सुपरकैपेसिटर शेल रोलिंग और ग्रूव सीलिंग मशीन, बैटरी पैक असेंबली लाइन
शेल - रोलिंग ग्रूव लाइन
1.1 डिवाइस के कार्यों और सिद्धांतों का परिचय:
स्वचालित असेंबली लाइन स्वचालित शेल फीडर, स्वचालित नाली रोलर और परिपत्र कन्वेयर लाइन से बना है।उनमें से, स्वचालित शेल फीडिंग मशीन का उपयोग नंगे सेल के दोनों सिरों पर वैक्यूमिंग के कार्यों को महसूस करने के लिए किया जाता है, बाहरी व्यास को आकार देने, व्यास मापने, नकारात्मक इलेक्ट्रोड कान के स्वचालित आकार देने, पोल तह कान, एल्यूमीनियम खोल की स्वचालित फीडिंग, ब्लोइंग क्लीनिंग और ऑटोमैटिक शेल फीडिंग।स्वचालित नाली रोलिंग मशीन का उपयोग स्वचालित चिकनाई तेल इंजेक्शन, नाली रोलिंग और बैटरी की सीलिंग के कार्यों को महसूस करने के लिए किया जाता है, और रिंग लाइन का उपयोग उत्पादन लाइन की प्रत्येक इकाई में बैटरी के रसद चक्र को महसूस करने के लिए किया जाता है।

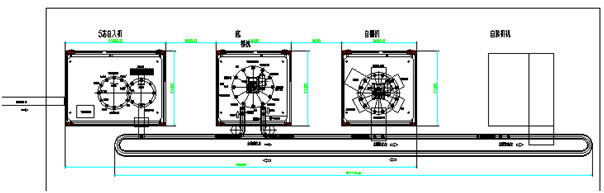

1.2 उपकरण का समग्र स्वरूप (चित्रों के साथ)
1.2.1 समग्र आकार: लंबाई: 4500 मिमी x चौड़ाई: 1200 मिमी x ऊँचाई: 1600 मिमी;
1.2.2 उपस्थिति: तनावग्रस्त अंडरफ्रेम स्क्वायर-पास वेल्डिंग संरचना को गोद लेता है, और ऊपरी सीलिंग फ्रेम एल्यूमीनियम मिश्र धातु प्रोफ़ाइल संरचना को गोद लेती है, जिसे प्लेक्सीग्लस से सील कर दिया जाता है;
1.2.3 ऑपरेशन इंटरफ़ेस: प्रत्येक डिवाइस एक स्वतंत्र रूप से संचालित टच स्क्रीन से लैस है, जो संचालित करने में आसान और बनाए रखने में आसान है;
1.3 उपकरण के मुख्य घटक
1.3.1 वायवीय घटक: जापान के एसएमसी उत्पाद;
1.3.2 विद्युत नियंत्रण प्रणाली: पीएलसी जापान के ओमरॉन उत्पादों को अपनाती है, और टच स्क्रीन EVIEW उत्पादों को अपनाती है;
1.3.3 लीनियर गाइड रेल, बॉल स्क्रू, लीनियर बेयरिंग, आदि: HAIWIN उत्पादों को अपनाया जाता है;
1.3.4 सर्वो मोटर: पैनासोनिक उत्पादों का उपयोग किया जाता है;स्टेपर मोटर: जापान की सान्यो कंपनी के उत्पादों का उपयोग करना;
1.3.5 दृश्य प्रसंस्करण प्रणाली: जापान के प्रमुख उत्पाद;
1.3.6 स्पॉट वेल्डिंग बिजली की आपूर्ति: जापान की मियाकी कंपनी का 8000A उत्पाद;
1.3.7 रोटरी डिवाइडर: ताइवान टैन सहायक कंपनी के उत्पादों को अपनाया जाता है;
2. उत्पादन लाइन के लिए उपयुक्त आने वाली सामग्री और उत्पाद विनिर्देश
2.1 उत्पाद विनिर्देश रेंज जो उपकरण का उत्पादन कर सकते हैं: 35600 श्रृंखला उत्पाद;
2.2 ध्रुवीय कान रूप: 1 सकारात्मक कान;एक नकारात्मक इलेक्ट्रोड कान;जब बैटरी की आपूर्ति की जाती है तो सकारात्मक और नकारात्मक इलेक्ट्रोड कान लंबवत अवस्था में होने चाहिए।
2.3 सेल व्यास सहिष्णुता सीमा स्वचालित एल्यूमीनियम खोल लोडिंग की आवश्यकताओं को पूरा करने में सक्षम होगी।
III.उपकरण के तकनीकी पैरामीटर
3.1 उपकरण उत्पादों की योग्य दर: 95% (मशीन के कारण खराब उत्पादों के कारण)
3.2 उपकरण क्षमता/गति: 20पीपीएम;
3.3 उपकरण विफलता दर: 5% (केवल उपकरण के कारण विफलता)
3.4 उपकरण विद्युत: वोल्टेज AC220 ± 10%, शक्ति 10KW
3.5 संपीड़ित हवा: 0.6mpa
3.6 मशीन डिजाइन में अच्छा एर्गोनोमिक प्रदर्शन हासिल किया जाना चाहिए;
3.7 एल्यूमीनियम, स्टेनलेस स्टील या इलेक्ट्रोप्लेटिंग को मशीन की संरचनात्मक सामग्री के रूप में पसंद किया जाता है;
चार, प्रत्येक मशीन कार्य सिद्धांत और संक्षिप्त विवरण
4.1 स्वचालित बैटरी फीडिंग मशीन
4.1.1 डिवाइस के कार्यों और सिद्धांतों का परिचय:
स्वचालित बैटरी फीडिंग मशीन एक पूरी तरह से स्वचालित उत्पादन उपकरण है, जिसका उपयोग 35600 बैटरी स्वचालित लोभी, दोनों सिरों पर धूल निष्कर्षण, बैटरी को आकार देने, कैथोड लैग पोजिशनिंग और आकार देने, व्यास माप, पोल फोल्डिंग लैग, एल्यूमीनियम शेल के कार्यों को महसूस करने के लिए किया जाता है। खिला, एल्यूमीनियम खोल धूल को अवशोषित, बैटरी स्वचालित खिला और स्वचालित रिक्त।
बैटरी स्वचालित शेल फीडिंग मशीन पूरी तरह से स्वचालित तरीके को अपनाती है, बैटरी स्वचालित रूप से प्री-सीक्वेंस पुल बेल्ट से वर्कस्टेशन में इनपुट होती है, स्वचालित रूप से रोबोट को हथियाने और लोड करने के लिए, बैटरी शेल फीडिंग साइलो स्टैकिंग के तरीके को अपनाती है, सकारात्मक और नकारात्मक की स्वचालित पहचान।
4.2.2 उपकरण क्रिया प्रवाह
स्वचालित फीडिंग स्टेशन पर बैटरियों को भेजने के लिए ड्रॉस्ट्रिंग - चुनने वाले रोबोट बैटरियों को लाएंगे और पोजीशनिंग फिक्स्चर को रोटरी डायल में बैटरियों को स्वचालित रूप से धूल निकालने के लिए रखा जाता है, कॉस्मेटिक सर्जन प्लास्टिक बैटरी बनाने और सेल व्यास का परीक्षण करने के लिए - अयोग्य बैटरी को स्वचालित रूप से बाहर निकालने के लिए - पोजिशनर रोटेशन और दो पोल कान प्लास्टिक के कान नकारात्मक ध्रुव कान पुनर्विक्रय संगठन की स्थिति - एनोड कान पर स्वचालित झुकने - एल्यूमीनियम खोल स्वचालित फ़ीड स्वचालित पहचान (सकारात्मक और नकारात्मक दिशा) और एल्यूमीनियम खोल स्वचालित रूप से एल्यूमीनियम खोल धूल निष्कर्षण के लिए छोटे डायल पोजिशनिंग स्थिरता में, बैटरी, स्वचालित लोडिंग एल्यूमीनियम खोल - कन्वेयर लाइन और बिजली की स्थिरता में 180 डिग्री घुमाने वाली बैटरी के नीचे रोटेशन मैनिपुलेटर पूल को कन्वेयर लाइन के साथ बाद के स्टेशन में ले जाया जाता है।
4.1.3 मुख्य घटकों की संरचना
4.1.3.1 इलेक्ट्रिक सेल का चार्जिंग रोबोट: 4-डॉफ रोबोट का उपयोग इलेक्ट्रिक सेल की स्वचालित चार्जिंग को महसूस करने के लिए किया जाता है।
4.1.3.2 एल्युमिनियम शेल की स्वचालित फीडिंग प्रणाली: यह स्टोरेज बिन, रोटरी फीडिंग मैकेनिज्म, मोटर, रेड्यूसर, एल्युमीनियम शेल फ्रंट और बैक डिटेक्शन डिवाइस आदि से बना है, जिसका उपयोग बैटरी एल्युमिनियम शेल की स्वचालित फीडिंग को महसूस करने के लिए किया जाता है।
4.1.3.3 12-स्टेशन रोटरी डायल: 1 सेट, जिसमें मोटर, रेड्यूसर, 12-स्टेशन रोटरी डिवाइडर, इलेक्ट्रोमैग्नेटिक क्लच, पोजिशनिंग जिग, 12-स्टेशन इंडेक्सिंग डिस्क, आदि शामिल हैं, का उपयोग बैटरी पोजिशनिंग और क्लैम्पिंग और रोटेटिंग ट्रांसमिशन को महसूस करने के लिए किया जाता है। प्रत्येक स्टेशन पर।
4.1.3.4 छह-स्टेशन रोटरी डायल: एक सेट, जिसमें मोटर, रेड्यूसर, छह-स्टेशन रोटरी डिवाइडर, पोजिशनिंग जिग, डिवाइडिंग प्लेट, आदि शामिल हैं, का उपयोग बैटरी शेल ट्रांसमिशन और बैटरी सेल असेंबली के लिए किया जाता है।
4.1.3.5 बैटरी आकार देने वाला स्टेशन: यह एक चार्जिंग मैनिपुलेटर, बैटरी को आकार देने के लिए एक क्लैंपिंग हाथ और एक डिटेक्टिंग सेंसर इत्यादि से बना होता है, जिसका उपयोग बैटरी के बाहरी व्यास को आकार देने के बाद ट्रांसमिशन लाइन से बैटरी को पकड़ने के लिए किया जाता है। घुमावदार, और बैटरी के बाहरी व्यास का पता लगाना।
4.1.3.6 नकारात्मक इलेक्ट्रोड कान का पोजिशनिंग स्टेशन: यह एक स्वचालित घूर्णन उपकरण और नकारात्मक इलेक्ट्रोड कान, आदि की स्थिति का पता लगाने वाले तंत्र से बना होता है, जिसका उपयोग विद्युत सेल के नकारात्मक इलेक्ट्रोड कान की स्थिति को महसूस करने के लिए किया जाता है।
4.1.3.7 नेगेटिव ईयर शेपिंग स्टेशन: यह क्लैम्पिंग शेपिंग मैकेनिज्म और एक डिटेक्शन सेंसर से बना है, जो क्रमशः दो नकारात्मक कानों को आकार देने के लिए उपयोग किया जाता है।
4.1.3.8 नेगेटिव लैग का ऑटोमैटिक बेंडिंग स्टेशन: यह इलेक्ट्रिक सेल पोजिशनिंग मैकेनिज्म और नेगेटिव लग के 2 ऑटोमैटिक बेंडिंग मैकेनिज्म से बना है, जिसका इस्तेमाल नेगेटिव लग के ऑटोमैटिक बेंडिंग को महसूस करने के लिए किया जाता है।
4.1.3.9 इलेक्ट्रिक सेल का चार्जिंग स्टेशन: यह एल्युमिनियम शेल पोजिशनिंग मैकेनिज्म, इलेक्ट्रिक सेल के ऑटोमैटिक चार्जिंग मैकेनिज्म, डिटेक्शन सेंसर आदि से बना होता है, जिसका इस्तेमाल इलेक्ट्रिक सेल की ऑटोमैटिक चार्जिंग को महसूस करने के लिए किया जाता है।
4.1.3.10 बैटरी रोटरी डिस्चार्जिंग स्टेशन: यह ग्रासिंग रोटेटिंग मैनिपुलेटर, आदि से बना होता है, जिसका उपयोग बैटरी सेल को एल्यूमीनियम शेल में लोड होने और बैटरी बेस में डालने के बाद मुंह से नीचे तक लंबवत रूप से फ़्लिप करने के लिए किया जाता है। परिपत्र संदेश लाइन के।
4.3 स्वचालित स्लॉट रोलिंग मशीन
4.3.1 डिवाइस के कार्यों और सिद्धांतों का परिचय:
यह स्वचालित नाली रोलिंग मशीन एक पूरी तरह से स्वचालित उत्पादन उपकरण है, जिसका उपयोग 35600 बेलनाकार बैटरी के स्वचालित नाली रोलिंग को महसूस करने के लिए किया जाता है।खांचे की आयामी सटीकता इस प्रकार है (इसे वास्तविक बैटरी शेल और पार्टी की टोपी के अनुसार संशोधित और समायोजित किया जा सकता है):

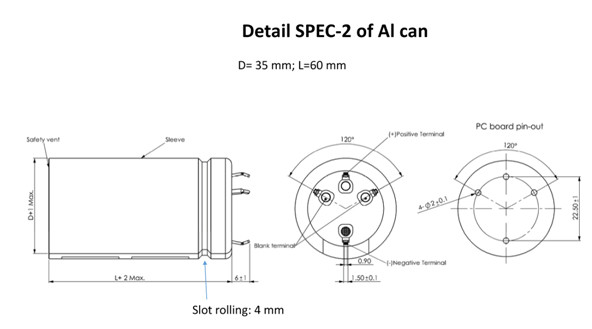

रोल स्लॉट आकार
परिवहन लाइन के साथ बैटरी के आधार के साथ, रोटेशन मैनिपुलेटर बैटरी के माध्यम से रोटरी डायल पोजिशनिंग फिक्स्चर (2 ए) में लाने के लिए, निम्नलिखित कार्य पर प्रत्येक स्थान के लिए डिवाइडिंग डिस्क की जाती है: बैटरी शेल स्वचालित इंजेक्शन, स्वचालित रोल ग्रूव, वैक्यूम यह देखने के लिए कि क्या कोई टूट-फूट, शॉर्ट सर्किट, सेल की दीवार कोटिंग में स्वचालित पहचान, स्वचालित कटिंग, आदि है। रोलिंग ग्रूव पूरा होने के बाद, बैटरी को रिंग कन्वेयर लाइन के साथ ले जाया जाता है। , और बैटरी को मैन्युअल रूप से आधार से निकाला जाता है और घूर्णन डिस्क में डाल दिया जाता है।
4.3.2 डिवाइस एक्शन फ्लो
व्हील के लिए कन्वेयर लाइन के साथ चेसिस बैटरी के साथ और एक रोटरी मैनिपुलेटर बैटरी फीडिंग और व्हील पोजीशनिंग फिक्स्चर के अंदर 2 (1) -> बैटरी स्वचालित पहचान और बैटरी खोल स्प्रे के साथ और बिना बैटरी - स्वचालित रोल नाली - वैक्यूम अवशोषित धूल और बैटरी खोल टूटा हुआ वैक्यूम टेस्ट -> सेल वॉल कोटिंग के लिए बैटरी शॉर्ट सर्किट टेस्ट, ऑटोमैटिक ब्लैंकिंग।
4.3.3 मुख्य घटकों की संरचना
4.3.3.1 छह-स्टेशन रोटरी डायल: यह एक मोटर, एक रेड्यूसर, एक छह-स्टेशन रोटरी डिवाइडर, एक इलेक्ट्रोमैग्नेटिक क्लच, एक पोजिशनिंग जिग और एक सिक्स-स्टेशन डिवाइडिंग डायल आदि से बना होता है, जिसका उपयोग महसूस करने के लिए किया जाता है प्रत्येक स्टेशन पर बैटरी की स्थिति और क्लैंपिंग और घूर्णन संचरण।
4.3.3.2 घूर्णन ऊपरी (निचला) फीडिंग मैनिपुलेटर: यह दो स्थिति 180 ° पारस्परिक घूर्णन तंत्र, ऊपरी और निचली चलती तंत्र, वायवीय उंगली, बैटरी पोजिशनिंग स्थिरता, डिटेक्शन सेंसर, आदि से बना है, जिसका उपयोग स्वचालित फीडिंग को महसूस करने के लिए किया जाता है और संदेश लाइन से नाली रोलिंग मशीन तक बैटरी का निर्वहन।
4.3.3.3 बैटरी लोडिंग डिटेक्शन और ऑटोमैटिक ऑयल इंजेक्शन स्टेशन: यह डिटेक्शन सेंसर, ऑटोमैटिक ऑयल इंजेक्शन डिवाइस, फिक्स्ड ब्रैकेट आदि से बना होता है, जिसका इस्तेमाल यह जांचने के लिए किया जाता है कि बैटरी की सतह पर कोई बैटरी लोडिंग और लुब्रिकेटिंग ऑयल इंजेक्शन तो नहीं है। रोलिंग ग्रूव के दौरान बैटरी शेल पर हॉब के घर्षण को कम करने के लिए शेल।
4.3.3.4 स्वचालित रोलिंग ग्रूव स्टेशन: यह बैटरी इलास्टिक जैकिंग मैकेनिज्म, पोजिशनिंग मैकेनिज्म, गाइडिंग मैंड्रेल, रोटेटिंग टूल हेड, कैम-टाइप फीडिंग मैकेनिज्म और बैटरी के ऑटोमैटिक रोलिंग ग्रूव को महसूस करने के लिए अप-प्रेसिंग मैकेनिज्म से बना है।
4.3.3.5 वैक्यूम सक्शन डस्ट और एल्युमिनियम शेल डैमेज डिटेक्शन स्टेशन: यह अप और डाउन मूवमेंट मैकेनिज्म, वैक्यूम सक्शन मैकेनिज्म, वैक्यूम डिटेक्शन मैकेनिज्म आदि से बना होता है, जिसका इस्तेमाल ग्रूव को रोल करने के बाद बैटरी की भीतरी दीवार से धूल निकालने के लिए किया जाता है। और एल्यूमीनियम खोल क्षति का पता लगाना।
4.3.3.6 इंसुलेशन टेस्ट स्टेशन: यह अप और डाउन मोशन प्रोब, डिटेक्शन सेंसर, इंसुलेशन टेस्टर आदि से बना है।
4.3.3.7 स्वचालित ग्लूइंग स्थिति: यह एक अप-डाउन मोशन मैकेनिज्म, एक रोटेटिंग मोशन मैकेनिज्म और एक ग्लूइंग सिस्टम आदि से बना होता है, जिसका उपयोग बैटरी की भीतरी दीवार के स्वचालित ग्लूइंग को महसूस करने के लिए किया जाता है।
4.4 कुंडलाकार कन्वेयर लाइन
इस ट्रांसमिशन लाइन का उपयोग उत्पादन लाइन के प्रत्येक स्टेशन में बैटरी (चेसिस में स्थापित) के संचलन को महसूस करने के लिए किया जाता है।संबंधित स्टेशन स्टॉप-स्टॉप मैकेनिज्म और फीडिंग मैकेनिज्म से लैस है।रोलिंग ग्रूव द्वारा पूर्ण की गई बैटरी को फीडिंग मैनिपुलेटर के माध्यम से टर्नओवर ट्रे में लोड किया जाता है।
पांच: उपकरण सामान्य विन्यास और मानक
5.1 डिवाइस का रंग: रंग बोर्ड प्रबल होगा
5.2 मशीन की बाहरी दीवार से 10 एमएम मापना, उपकरण का शोर 80 डीबी
5.3 उपकरण राज्य के प्रासंगिक यांत्रिक और विद्युत उपकरणों के सुरक्षा मानकों और पार्टी के सुरक्षा कोड द्वारा आवश्यक सभी सुरक्षा मानकों और आवश्यकताओं का अनुपालन करता है।
5.4 चीनी ऑपरेशन मैनुअल और उपकरण रखरखाव मैनुअल संलग्न हैं।
5.5 विद्युत नियंत्रण चार्ट, वायवीय नियंत्रण चार्ट, खरीदे गए भागों के विनिर्देश, स्रोत कोड और मशीन की अन्य सामग्री बेतरतीब ढंग से वितरित की जाएगी।
5.6 विक्रेता खरीदार को किस्मों के प्रतिस्थापन के लिए विभिन्न भागों की सूची और चित्र प्रदान करेगा।
5.7 पहने हुए हिस्से उपकरण से जुड़े होते हैं:
5.8 नाम, इकाइयों की संख्या, विनिर्देश, मॉडल या ड्राइंग, ब्रांड, अनुमानित जीवन और अन्य जानकारी सहित कमजोर भागों की एक सूची प्रदान करें।
वी.आई.उपकरण संचालन पर्यावरण आवश्यकताएं
6.1 उपकरण का वजन: लगभग 600 किलो;उपकरण का आकार: लंबाई × चौड़ाई × ऊंचाई = 2100 मिमी × 1300 मिमी × 1540 मिमी;
6.2.परिवेश का तापमान: पार्टी की कार्यशाला के वातावरण द्वारा निर्धारित;
6.3 नियंत्रण बिजली की आपूर्ति: एकल चरण 220V, 50HZ, 5KVA वोल्टेज उतार-चढ़ाव रेंज: + 10% -10%;
6.4.संपीड़ित हवा: सुखाने, निस्पंदन और दबाव स्थिरीकरण के बाद: आउटलेट दबाव 5.0 किग्रा / सेमी 2 से अधिक है;
6.5 पार्टी ए सुनिश्चित करेगी कि साइट पर हवा अबाधित है;
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
