इलेक्ट्रिक साइकिल के लिए 25KW लिथियम आयन बैटरी उत्पादन लाइन
१, परियोजना कार्यान्वयन की पृष्ठभूमि और शर्तें
१.१ परियोजना कार्यान्वयन पृष्ठभूमि
पार्टी ए को इलेक्ट्रिक साइकिल बैटरी पैकिंग वायरिंग की आवश्यकता है।यह उत्पादन लाइन इलेक्ट्रिक साइकिल 18650 48V30AH लिथियम बैटरी पैक के उत्पादन के लिए लागू है। उत्पादन लाइन में लगभग 3 डिज़ाइनर हैं, और उत्पादन क्षमता एक घंटे में 6,000 से 6,500 योग्य 18650 सेल मॉड्यूल को असेंबल करने की आवश्यकताओं को पूरा कर सकती है।उत्पादन लाइन 300 * 260 मिमी तक सेल मॉड्यूल के उत्पादन के साथ संगत है।
1.2 परियोजना कार्यान्वयन के लिए शर्तें
परियोजना के कार्यान्वयन को निम्नलिखित शर्तों को पूरा करना होगा:
बैटरी पैक सिस्टम असेंबली सामग्री ग्राहक पार्टी ए द्वारा प्रदान की जाएगी;
ग्राहक पार्टी ए द्वारा प्रदान की गई बिजली की आपूर्ति में बैटरी पैकेजिंग वायरिंग, 10 किलोवाट से अधिक;
बैटरी पैकेजिंग वायरिंग इंटेक और सुखाने वाला वायु स्रोत ग्राहक और पार्टी ए द्वारा 0.5m3 / h से ऊपर प्रदान किया जाएगा।
पार्टी ए की मानक संयंत्र पर्यावरणीय आवश्यकताएं:
वर्कशॉप ग्राउंड इलेक्ट्रोस्टैटिक: 10 से 8 की शक्ति;
कार्यशाला विरोधी स्थैतिक उपचार: पेशेवर विरोधी स्थैतिक उपचार, उपकरण ग्राउंडिंग और इलेक्ट्रोस्टैटिक ग्राउंडिंग अलग करने की आवश्यकता है
कार्यशाला डस्टप्रूफ ग्रेड: 1 मिलियन (सामान्य वातावरण);
कार्यशाला पर्यावरण: तापमान 0 ~ 45 ℃, आर्द्रता 20% ~ 60%;
वायु स्रोत की आवश्यकताएं: इनलेट दबाव> 0.7MPa, ओस बिंदु तापमान <5 ℃;
उत्पादन लाइन बिजली की आपूर्ति: तीन चरण पांच तार AC380V ± 10%;आवृत्ति: 50 हर्ट्ज;
आने वाली बिजली आपूर्ति विश्वसनीय ग्राउंड वायर प्रदान करेगी;
फर्श सीमेंट की मोटाई (फिक्स्ड बोल्ट का उपयोग): 300mm
मंजिल प्रभावी ऊंचाई: 4 मीटर से ऊपर
जमीन समतलता: 2m ± 2mm
2. परियोजना कार्यान्वयन का दायरा
2.1 बैटरी पैक की आवश्यकताओं और प्रकारों को पूरा करने के लिए इलेक्ट्रिक साइकिल बैटरी पैकिंग वायरिंग:
2.1.1 बैटरी पैक की जानकारी:
२.१.१.१ बैटरी पैकेज रूपरेखा आरेख
कोई नहीं है
2.1.1.2 बैटरी
1) सेल प्रकार: १८६५०;सेल का आकार: Φ १७.८ ~ १८.५ मिमी;ऊँचाई ६४.८~६५.४ मिमी;
2) खिला विधि: सेल सामग्री बॉक्स में सेल को मैन्युअल रूप से लोड करें;
2.1.1.3 करंट ले जाने वाले स्लाइस
1) वर्तमान वाहक आकार: शाखा चिप मुद्रांकन;
2) वर्तमान वाहक की मोटाई: 0.15 मिमी से 0.25 मिमी;
2.1.1.4 ऊपर और नीचे कवर करें
1) अधिकतम आकार: 300 मिमी × 400 मिमी
2) कोशिकाओं की संख्या: 100
टिप्पणी:
1.) यदि पार्टी ए को अन्य बैटरी पैक (इस समझौते में निर्धारित बैटरी पैक की आकार सीमा के भीतर) का उत्पादन करने की आवश्यकता है, तो पार्टी ए इलेक्ट्रिक साइकिल की बैटरी पैकेजिंग और वायरिंग से संबंधित टूलिंग को समायोजित करेगी और इसे बनाएगी और बदलेगी और समायोजित करेगी। प्रासंगिक उपकरणों के पैरामीटर;
2.) यदि इस अनुबंध में निर्दिष्ट बैटरी पैक मापदंडों की सीमा से अधिक बैटरी पैक का उत्पादन करने की आवश्यकता है, तो दोनों पक्ष अलग-अलग बातचीत करेंगे।
3.) जैसा कि पार्टी ए इस समझौते पर हस्ताक्षर करते समय उत्पाद का फैसला करती है, इस समझौते पर हस्ताक्षर करने के बाद उत्पाद प्रक्रिया में बदलाव के कारण योजना का संशोधन दोनों पक्षों के बीच अलग-अलग व्यापार वार्ता के अधीन होगा;
2.1.2 इलेक्ट्रिक साइकिल बैटरी पैकेजिंग और वायरिंग के लिए सामग्री की आवश्यकताएं:
2.1.2.1 सामग्री बार कोड आवश्यकताएँ:
बारकोड प्रकार: द्वि-आयामी कोड या एक-आयामी कोड;
बारकोड स्पष्ट और पढ़ने में आसान होना चाहिए।बारकोड को कागज पर मुद्रित और चिपकाया जाएगा, और चिपकाने की स्थिति समझौते के प्रावधानों का पालन करेगी।
२.२ इलेक्ट्रिक साइकिल बैटरी पैकेजिंग वायरिंग डिजाइन।निर्माण और स्वीकृति के लिए बैटरी पैक का प्रकार:
2) मॉड्यूल वजन: ≤15kg
3) पैक वजन: 30 किग्रा
4) ऊपरी और निचले कवर का वजन: ≤30kg

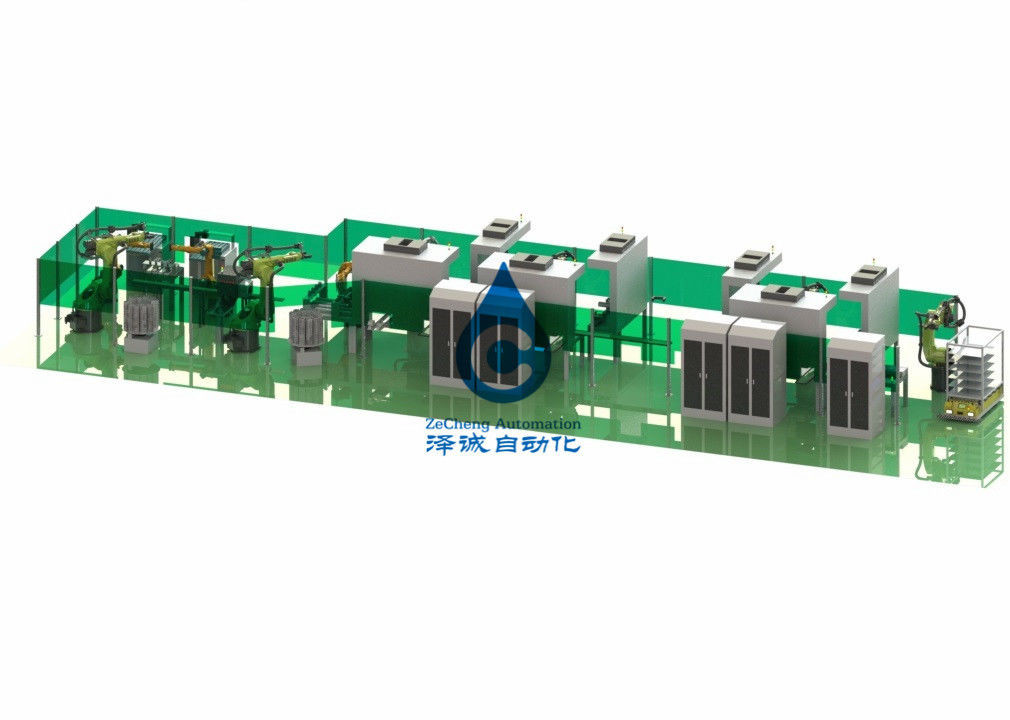

2.4.1 इलेक्ट्रिक साइकिल बैटरी पैकेजिंग वायरिंग लेआउट:
लाइन बॉडी का आवश्यक आकार L25 m × W5 m × H2.5 m . है
1) आवेदन का दायरा:
मॉड्यूल आकार: एल 200 (± 20) * डब्ल्यू 200 (± 20) * एच 300 (± 20) मिमी
पैक का आकार: एल 200 (± 20) * डब्ल्यू 200 (± 20) * एच 300 (± 20) मिमी
पैक वजन: डब्ल्यू: 30 किलो
2) डिजाइन क्षमता: डिजाइन के 500 पैक हर दिन तैयार किए जाते हैं
नोट: ऑपरेटर स्टेशन की उत्पादन क्षमता कर्मियों की दक्षता और स्टेशन कर्मियों के आवंटन पर निर्भर करती है।
3) क्षेत्र का आकार: L25000mm * W5000mm * H2500mm
नोट: 1. इस क्षेत्र के आकार में उपकरण प्लेसमेंट क्षेत्र शामिल है लेकिन कर्मियों को शामिल नहीं करता है।सामग्री मार्ग आयाम।
2. लाइन बॉडी का वास्तविक आकार डिजाइन के अधीन है
4) ऑपरेटर कॉन्फ़िगरेशन: लगभग 3 लोग
5) उपकरण उत्पादों की पहली पास दर: 99% (नोट: असामान्य सामग्री के कारण होने वाले दोष और मानक प्रक्रिया के अनुसार ऑपरेटरों की विफलता शामिल नहीं हैं)
6) उत्पादन दर: 98% (नोट: केवल असामान्य उपकरण ही शामिल है)
7) बिजली की आवश्यकताएं: उत्पादन लाइन बिजली की आपूर्ति: तीन-चरण पांच-तार AC380V ± 10%;आवृत्ति: 50 हर्ट्ज;आने वाली बिजली आपूर्ति विश्वसनीय ग्राउंड वायर प्रदान करेगी;
8) बिजली की दर: 15KW (परीक्षण उपकरण शामिल नहीं)
9) वायु स्रोत: वायु दाब: 0.7 एमपीए से ऊपर, निकास क्षमता: 20 एल / मिनट
