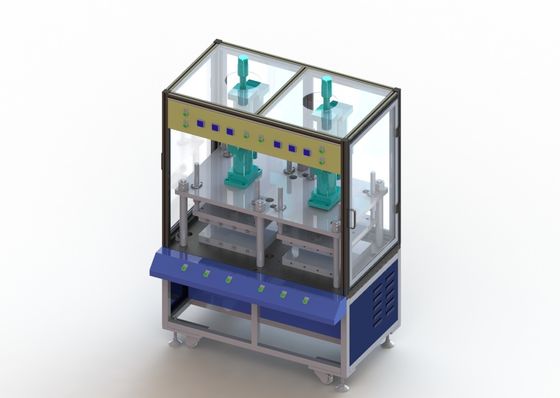

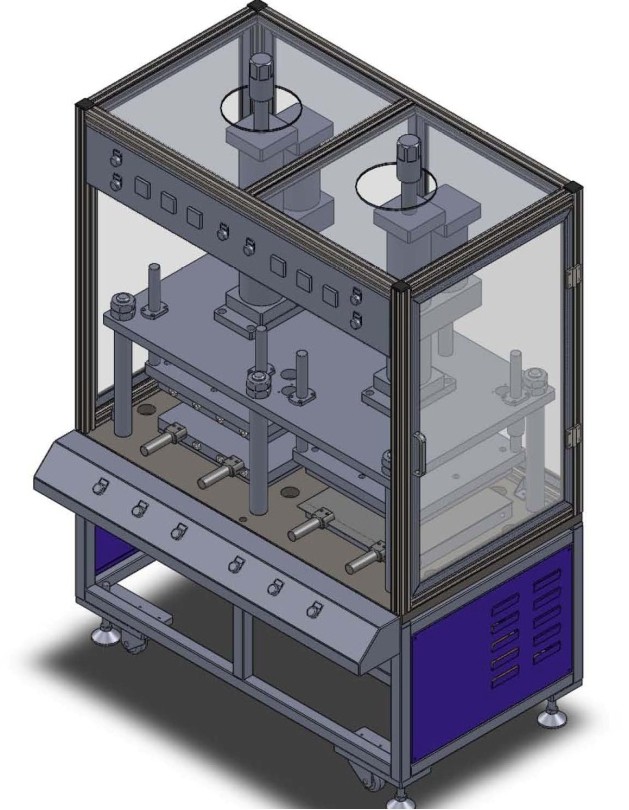

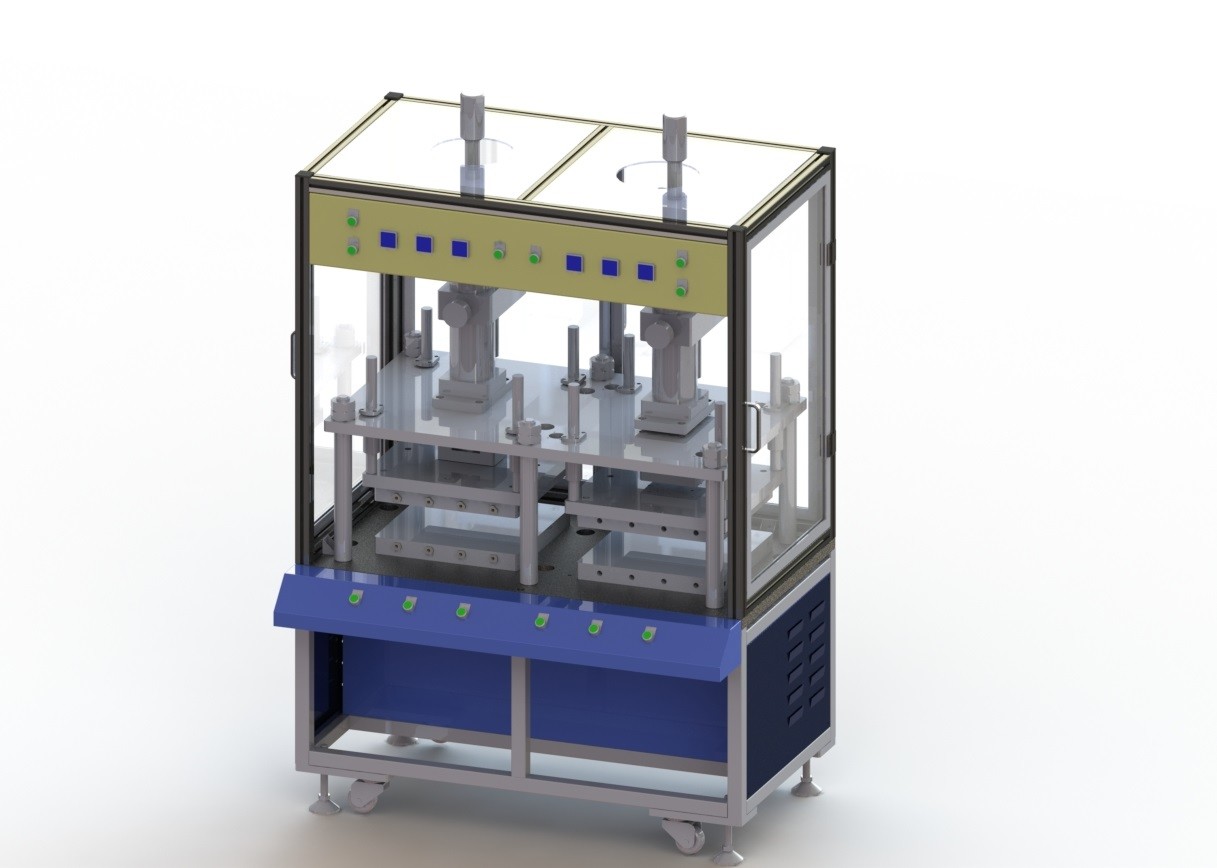

अर्ध स्वचालित लिथियम आयन बैटरी विनिर्माण मशीनें ठंड और गर्म दबाने के लिए
1. उपकरण परिचय मशीन का उपयोग मुख्य रूप से सेल की समान मोटाई सुनिश्चित करने के लिए घाव सेल या पूर्व सेल के गर्म दबाव के लिए किया जाता है। गर्म दबाव तापमान को समायोजित किया जा सकता है। वायु - तरल दबाव बूस्टर सिलेंडर, दबाव आकार समायोज्य।
1.1, विशेषताएँ-- छह सिंगल-लेयर बैटरियों को एक ही समय में दबाया जा सकता है।दबाव को समायोजित किया जा सकता है। गैस-तरल सुपरचार्जर का अधिकतम दबाव 3T है।
1.2, उच्च दक्षता: डबल स्टेशन, हॉट प्रेस में एक स्टेशन सिंगल लेयर बैटरी, कोल्ड प्रेस में दो स्टेशन सिंगल लेयर बैटरी। 15 पीसीएस / मिनट (विशिष्ट दक्षता गर्म दबाने और ठंडे दबाव के समय के अनुसार निर्धारित की जाती है)
1.3, कम परिचालन लागत
यह उपकरण स्वचालन उपकरण की डिग्री अधिक है, मैनुअल ऑपरेशन सरल है, एक कार्यकर्ता एक ही समय में 1 उपकरण संचालित कर सकता है।
2. डिवाइस के कार्य और पैरामीटर
2.1 उपकरण उत्पादों की योग्य दर: 99%
2.2 उपकरण क्षमता/गति: 15पीपीएम (सेल आकार: 53*85, 3 मिनट के लिए गर्म दबाव, 1 मिनट के लिए ठंडा दबाव)
2.3 उपकरण विफलता दर: 5% (केवल उपकरण के कारण विफलता)
2.4 थर्मल दबाव नियंत्रण तापमान 80 डिग्री है, और सटीक सीमा ± 5% है;
2.5 विद्युत उपकरण: वोल्टेज AC220 ± 10%, शक्ति 10KW
2.6 संपीड़ित हवा: 0.6mpa
2.7 प्रभावी गर्म दबाव क्षेत्र: अधिकतम 400X400,
2.8 वजन: लोड असर क्षेत्र के लिए 1000 किलो के कुल वजन का अनुपात ≤500 किलो / एम 2 है, और उपकरण का वजन 500 किलो / एम 2 के फर्श लोड से अधिक है।आवश्यक सुरक्षा उपाय किए जाएंगे;
2.9 पूरी मशीन धूल सुरक्षात्मक आवरण से सुसज्जित है, सुरक्षात्मक आवरण plexiglass संरचना के साथ एल्यूमीनियम मिश्र धातु है, और ऑपरेटिंग सतह plexiglass दरवाजे से सुसज्जित है;
2.10 मशीन डिजाइन में अच्छा एर्गोनॉमिक्स प्रदर्शन हासिल किया जाना चाहिए;
3, बैटरी प्रेस स्वचालित हॉट कोल्ड प्रेस मशीन को क्रमशः गर्म दबाने वाले उपकरण में बैटरियों के शेल्फ पर कृत्रिम टेक के माध्यम से बफर में रखा जाएगा, गर्म दबाने वाले उपकरण के दो सेट, एक ही समय में कई बैटरी को लागू कर सकते हैं। गर्म दबाव, गर्म दबाव जब गैस तरल सिलेंडर की शक्ति थर्मल दबाव को नियंत्रित करने के तरीके को नियंत्रित करती है और गर्म दबाव के प्रति इकाई क्षेत्र पर बैटरी का एहसास करती है, गर्म दबाव तापमान 80 डिग्री है, इलेक्ट्रिक हीटिंग मोड द्वारा तापमान का नियंत्रण; गर्म प्रेस के अंत के बाद, बैटरी को चार्जिंग बॉक्स में मैन्युअल रूप से कम करें। उपकरण संचालन प्रवाह; कृत्रिम (या स्वचालित लाइन स्वचालित प्रवाह बैटरी ट्रे) इस उपकरण में कार की बैटरी को सामग्री स्टैक्ड क्षेत्र में डाल देगा -> कृत्रिम डाल एक ही समय में गर्म प्लेटिन गर्मी पर एक स्थान पर बैटरी को गर्म करने के लिए, मानव होगा 2 स्थान बैटरी को ट्रे पर रखा जाता है, 2 स्टेशन ठंडा करने के लिए - गर्म दबाने वाले आर्टिफ के पूरा होने के बादicial बैटरियों को बिन में नीचे ले जाया जाएगा।
उपकरण संरचना
| नहीं। | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | मात्रा |
| 1 | रैक प्रणाली | 1 सेट | |
| 80*40वेल्डेड कंकाल निर्माण | 1 | ||
| सब्सट्रेट (प्लेट चढ़ाना) | 2 | ||
| 2 | थर्मल सिस्टम | 1 सेट | |
| 3T गैस-तरल सुपरचार्जर | 1 | ||
| अप-डाउन हीटिंग सिस्टम | 1 | ||
| तापमान नियंत्रक - ओमरोन | 4 | ||
| ऊपर और नीचे दबाने वाली प्लेट 25 मिमी क्रोम प्लेट | 5 | ||
| ऊपर और नीचे दबाने वाली प्लेट 25 मिमी क्रोम प्लेट | 5 | ||
| 3 | ऑपरेटिंग सिस्टम | 1 सेट | |
| टच स्क्रीन - कुनलुन टोंगटाई | 1 | ||
| 4 | नियंत्रण प्रणाली | 1 सेट | |
| पीएलसी-ओमरोन | 1 |
4. ऊर्जा माध्यम कृपया निम्नलिखित ऊर्जा माध्यम प्रदान करें
4.1 बिजली की आपूर्ति
1) वोल्टेज AC220V ± 10% काउंटरफेज़ का तात्कालिक परिवर्तन
2, आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज
4.2 वायु
1) दबाव 0.5mpa 5kgf/cm2
2) क्षमता: 501/मिनट
5. पर्यावरण की स्थितिडिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बिना किसी बाधा के काम कर सकता है।
5.1 तापमान संचालन तापमान: 5-35 ℃ भंडारण तापमान: 0-40 ℃
5.2.आर्द्रता 30-80% लेकिन कोई संक्षेपण नहीं।
5.3.पर्यावरणीय स्वच्छता 100,000 से कम नहीं होनी चाहिए;
5.4 साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं है
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
सामान्य प्रश्न
Q1: आप कारखाने या ट्रेडिंग कंपनी हैं?
ए: हम कारखाने हैं, हमारी आर एंड डी टीम, उत्पादन विभाग, बैटरी वेल्डिंग मशीन, आदि डिजाइन, ड्राइंग, प्रक्रिया, असेंबली, कमीशन, और अंतिम पैकेज और शिपिंग से।
Q2: क्या आप अनुकूलन स्वीकार करते हैं?
ए 2: हाँ।हम अनुकूलित मशीन स्वीकार करते हैं।10+वर्ष के समृद्ध अनुभव के साथ हमारा मजबूत आर एंड डी अनुकूलन कर सकता है।
Q3: कीमत के बारे में?
A3: कीमत परक्राम्य है।इसे प्रत्येक बैटरी वेल्डिंग या सॉर्टिंग मशीन आंतरिक कॉन्फ़िगरेशन, और आपके ऑर्डर मात्रा के अनुसार बदला जा सकता है।
Q4: डिलीवरी के बारे में?
ए4.मानक वेल्डिंग मशीन 10 दिनों के भीतर वितरित की जा सकती है।अनुकूलित बैटरी असेंबली मशीन 40 दिनों या परक्राम्य के भीतर वितरित की जा सकती है।
