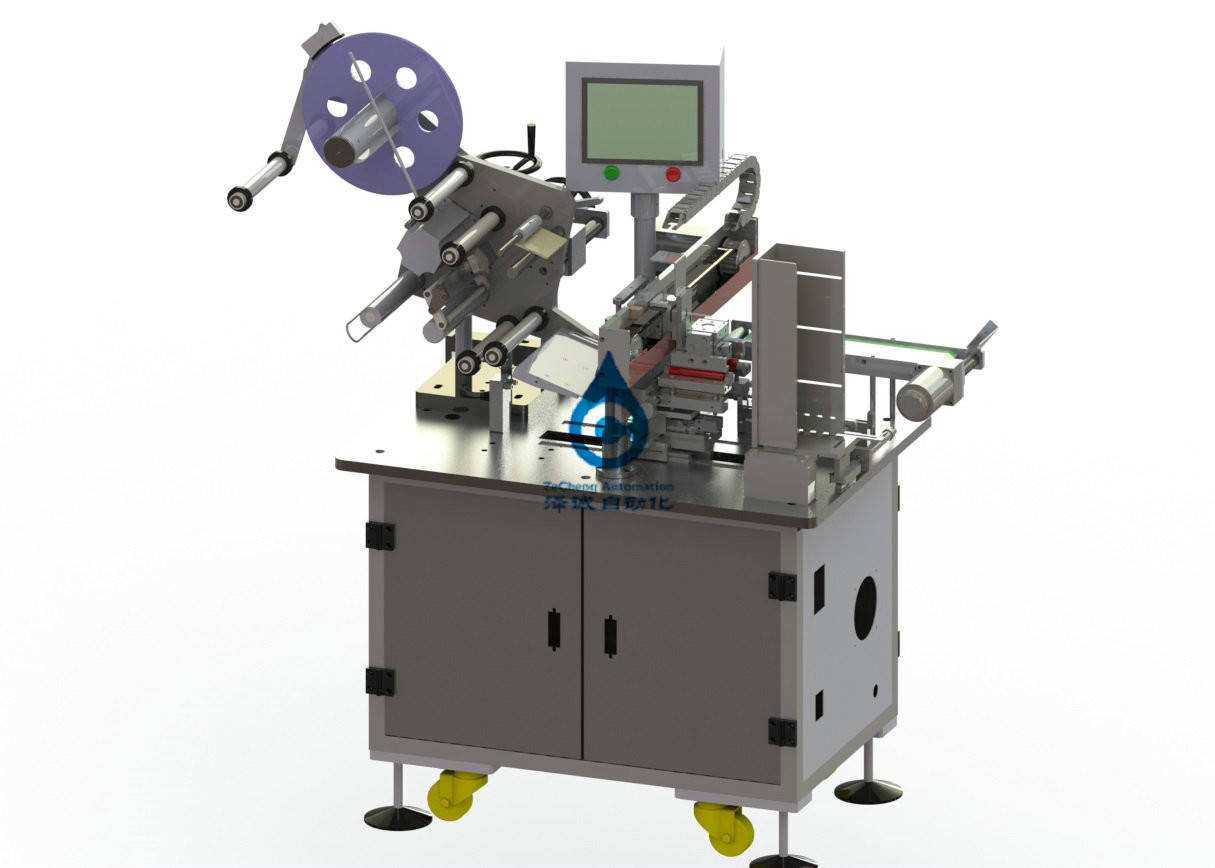

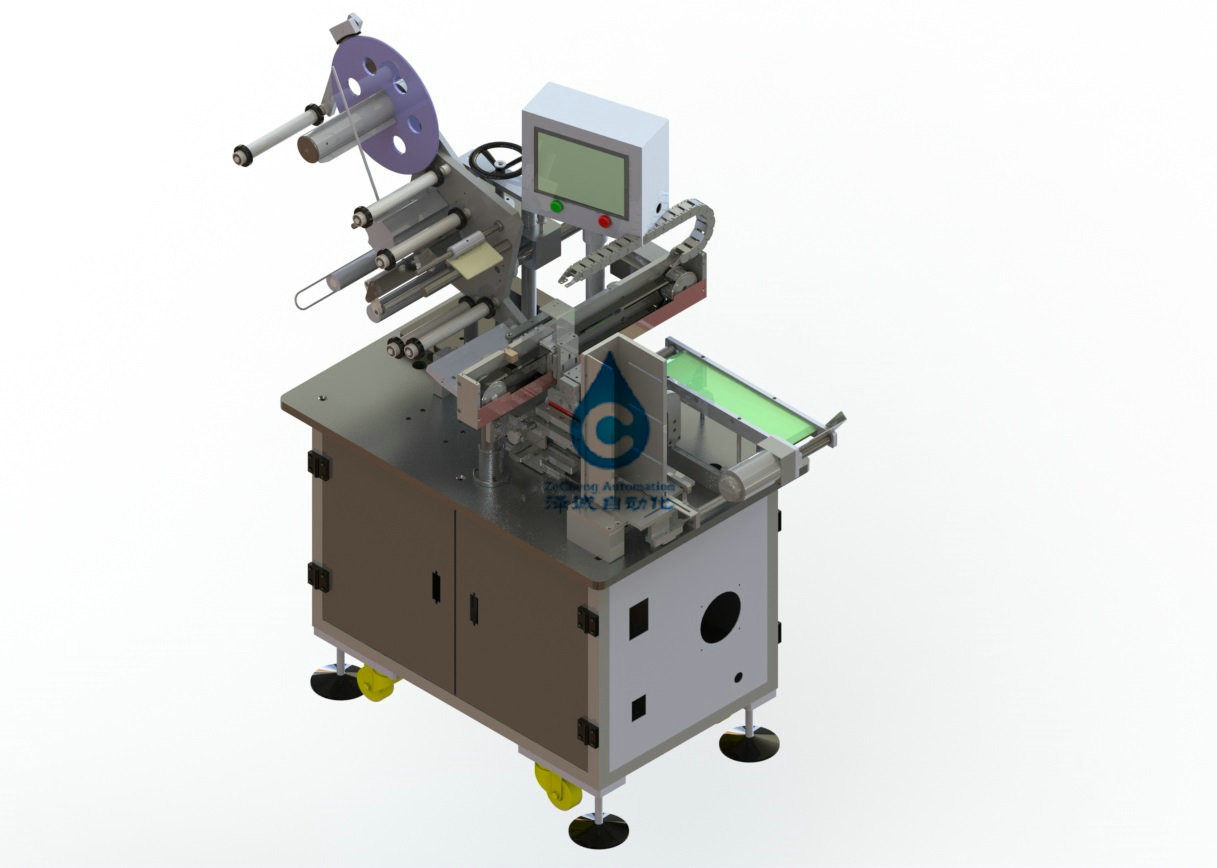

10 पीसीएस / मिनट बैटरी पैक असेंबली लाइन डिजिटल बैटरी शैल लेबलिंग मशीन
1, प्रोफाइल
यह उपकरण मुख्य रूप से मोबाइल फोन की बैटरी शेल लेबलिंग के लिए उपयोग किया जाता है, जो गलत मैनुअल लेबलिंग स्थिति और कम दक्षता की समस्या को प्रभावी ढंग से हल कर सकता है।
विशेषताएं
--- लेबल कॉइल फीडिंग, ऑटोमैटिक अनइंडिंग, लेबल की ऑटोमैटिक स्ट्रिपिंग, लेबल पेपर की ऑटोमैटिक रिसीविंग, मैनुअल बैटरी पोजिशनिंग, मैनिपुलेटर सक्शन और बैटरी की रिलीज, पूरे बैटरी शेल की ऑटोमैटिक पैकेजिंग, ऑटोमैटिक ब्लैंकिंग को अपनाता है।
- उच्च दक्षता: 10 पीसीएस / मिनट।
2, विनिर्देशों के अनुकूल होने के लिए
3.1 अनुकूली वस्तुएं
बैटरी का आकार
| डब्ल्यू (मिमी) | एल (मिमी) | हम्म) |
| 35-55 | 40-70 | 2-10 |
3.2 उपकरण के तकनीकी पैरामीटर
|
विशेष विवरण मद |
ZAB01C-00 | |
|
तकनीकी पैमाने |
दक्षता (पीपीएम) | 10 |
| स्थिरता चौड़ाई समायोज्य रेंज | ± 5 मिमी (समायोज्य या बदली जाने योग्य) | |
| संपीड़ित वायु प्रणाली | O.4-0.6MPa | |
| कुल शक्ति (किलोवाट) | 2 | |
| सामान्य परिचालन शक्ति (किलोवाट) | 1.7 | |
4, यांत्रिक विनिर्देश
4.1 रैक सिस्टम डिवाइस एल्यूमीनियम प्रोफाइल फ्रेम को गोद लेती है, सब्सट्रेट 20 मिमी मोटी स्टील प्लेट या एल्यूमीनियम प्लेट को गोद लेती है, और सतह इलेक्ट्रोप्लेटेड होती है।
4.2 स्वचालित लेबल खोलना प्रणाली रोल सामग्री में लेबल अनियंत्रित, तनाव बनाए रखने के लिए घर्षण प्लेट, रोल सामग्री का अधिकतम आकार 350 मिमी।
4.3 लेबल पेपर रीवाइंडिंग सिस्टम आइसोलेशन पेपर हेड मैन्युअल रूप से स्लॉट में फंस गया है, सर्वो मोटर आइसोलेशन पेपर को आगे खींचने के लिए ड्राइव व्हील को ड्राइव करता है, सेंसर लेबल का पता लगाता है और बंद हो जाता है, जबकि घर्षण व्हील आइसोलेशन पेपर को कसने के लिए कसने वाले शाफ्ट को चलाता है। .
4.4 लेबल स्ट्रिपिंग सिस्टम रिवाइंडिंग मोटर ड्राइव में लेबल, स्ट्रिपर के माध्यम से, लेबल हटा दिया जाएगा।
4.5 बैटरी पोजीशनिंग सिस्टम मैन्युअल रूप से बैटरी को गाइड प्लेट में रखें, बैटरी को बारी-बारी से आगे की ओर धकेलें, और बैटरी को पोजीशनिंग पोजीशन पर धकेलें।
4.6 लेबलिंग सिस्टम मैनिपुलेटर को अच्छी बैटरी सक्शन की स्थिति में रखा जाएगा, लेबल पर रखा जाएगा, लेबलिंग तंत्र के दोनों किनारों को ऊपर उठाया जाएगा, लेबल को लेबल से चिपका दिया जाएगा, लेबलिंग तंत्र के सामने, लेबल के सामने संलग्न किया जाएगा। बैटरी के लिए, और अंत में वृद्धि के पीछे लेबलिंग तंत्र, लेबल अच्छा होगा।
4.7 मैनिपुलेटर सिस्टम मैनिपुलेटर बैटरी के बड़े हिस्से को उठाने के लिए चिपका देगा, साथ ही नीचे के दोनों किनारों पर लेबल को स्थानांतरित करने के लिए बाएं और दाएं। चिपकाई गई बैटरी को कन्वेयर बेल्ट पर रखें।
4.8 ऑपरेटिंग सिस्टमटच स्क्रीन ऑपरेशन। पावर ऑन, इमरजेंसी स्टॉप, मैनुअल, ऑटोमैटिक बटन है।
4.9 नियंत्रण कक्ष मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि से सुसज्जित है। और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग कर। बिजली की छत केबल आंशिक रूप से छिद्रित है। अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को नीचे तार और पाइप किया जाता है।
5, ऊर्जा माध्यम कृपया निम्नलिखित ऊर्जा माध्यम प्रदान करें
5.1 बिजली की आपूर्ति
5.1.1 वोल्टेज AC220V ± 10% काउंटरफेज़ का तात्कालिक परिवर्तन
5.1.2, आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज
5.2 वायु
5.2.1 दबाव 0.5mpa
5.2.2, 5 लीटर प्रति मिनट की क्षमता
6, पर्यावरण की स्थितिडिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बिना किसी बाधा के काम कर सकता है।
6.1 तापमान गतिशील तापमान 5-35 ℃ है भंडारण तापमान: 0-40 ℃
6.2.आर्द्रता 30-80% लेकिन कोई संक्षेपण नहीं।
