निर्देशिका
I. डिवाइस फ़ंक्शन 3
2. प्रक्रिया आवश्यकताएँ 3
III.उपकरण परिचय
चतुर्थउपकरण के मुख्य घटक
पर्यावरण संबंधी आवश्यकताएं 17
वी.आई.मुख्य घटकों के ब्रांड
स्थापना और डिबगिंग 18
आठवीं।स्वीकृति आवश्यकताएँ 18
आईएक्स।उपकरण गुणवत्ता आश्वासन
बौद्धिक संपदा अधिकार 19
विवाद समाधान 20
Xii.अनुबंध और देनदारियों का उल्लंघन 20
Xiii.अन्य 20

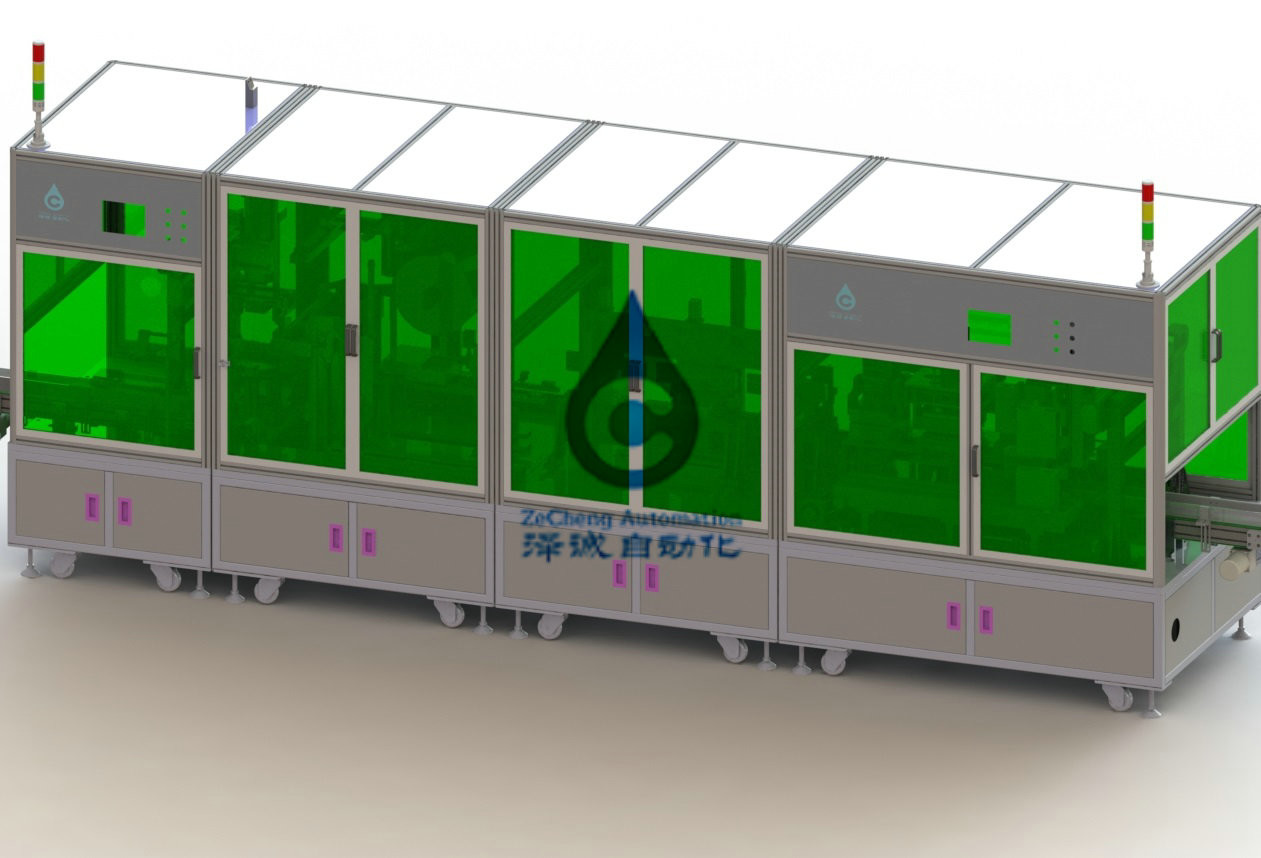

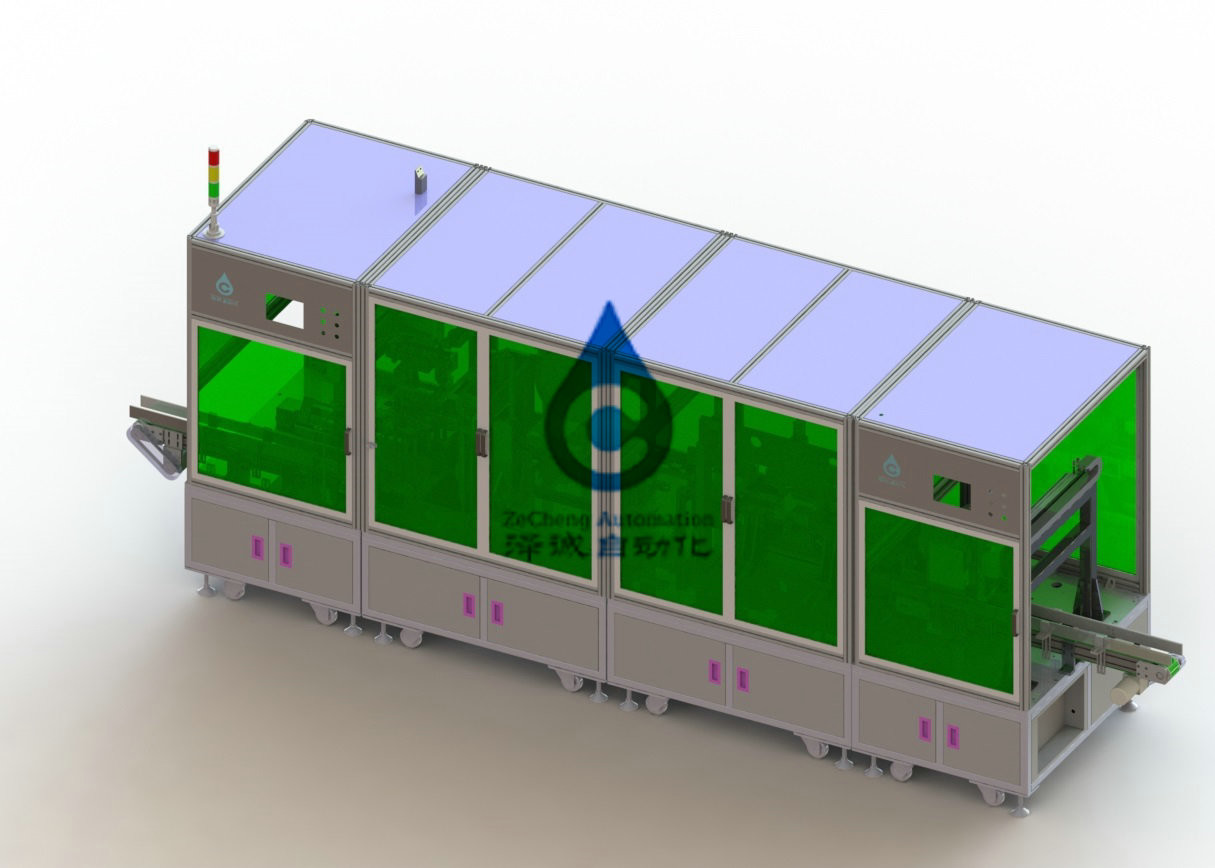

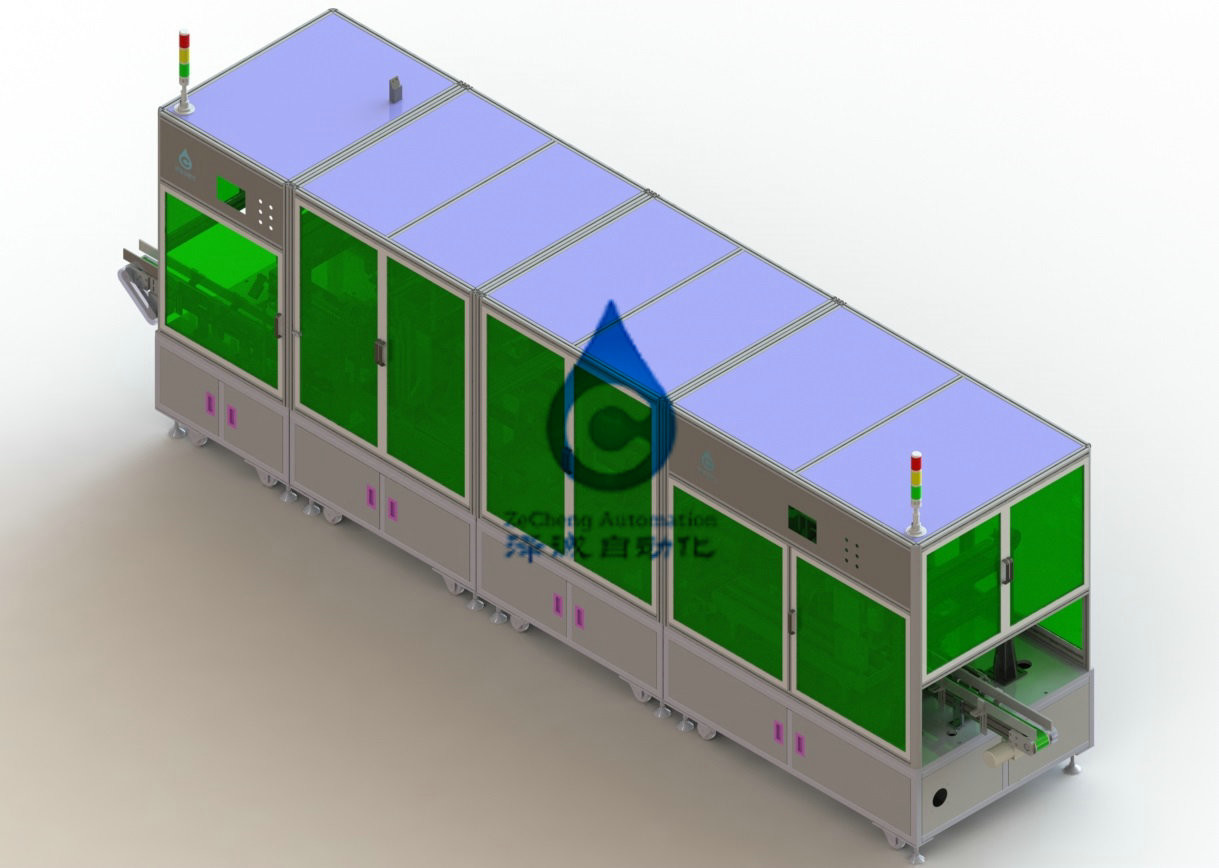

(1) डिवाइस स्क्वायर एल्यूमीनियम बैटरी के स्वचालित संलग्नक झिल्ली के कार्य के लिए उपयुक्त है, और इसे मैन्युअल रूप से खिलाया और खिलाया जा सकता है या स्वचालित रूप से कनेक्ट किया जा सकता है।
(2) फीडिंग मैकेनिज्म द्वारा आने वाले गुणवत्ता वाले उत्पाद बैटरी को कैप्सुलर तक पहुंचाएंगे, संस्थानों के लिए चिपकने वाला गोंद तैयार करने के लिए, सर्वो मैनिपुलेटर द्वारा नियंत्रित, प्लास्टिक बैग में बैटरी, रोलर के रोटेशन के तहत, बैटरी पैक गोंद "यू" प्रकार में रास्ता, फिर बैटरी अगल-बगल और शीर्ष प्लास्टिक बैग रबर और बैटरी पर शीर्ष रबर के नीचे बैटरी, बैटरी ने छह सतह गोंद पोस्ट किया।
(3) मैनुअल फीडिंग कैश, मैनिपुलेटर की स्वचालित फीडिंग, बैटरी लिफाफा (6 पक्ष), यांत्रिक हाथ के नीचे सामग्री कैश।
| नहीं। | परियोजना | विनिर्देशों का वर्णन | टिप्पणी |
| 1 | उपकरण क्षमता | पी 6 पीपीएम | केवल प्रोटोटाइप बैटरी (सिम्पलेक्स डिज़ाइन) |
| 2 | उत्पाद पास दर | 99% (केवल उपकरण के कारण खराब उत्पाद) एकल विमान समतलता ± 1 मिमी | |
| 3 | उपकरण विफलता दर | 2% (केवल उपकरण के कारण विफलता) | |
| 4 | इन्सुलेशन फिल्म की मोटाई | 80 म्यू म्यू मी - 150 मी | आइसोलेशन पेपर के साथ |
| 5 | संपीड़ित हवा की आवश्यकता | 0.5 ~ 0.65 एमपीए उपयोग: 100 एल / मिनट | |
| 6 | पावर सप्लाय | AAC380V प्लस या माइनस 10% | |
| 7 | ऊपरी इन्सुलेशन फिल्म मोड | मैनुअल फीडिंग, बेल्ट कनेक्शन, फिल्म पुलिंग; | |
| 8 | शोर ध्वनि | ≤75db (उपकरण और संचालन माप की बाहरी दीवार से 1000 मिमी दूर)) | |
|
9 |
लेपित उपस्थिति |
1) बुलबुला व्यास <3 मिमी;अंक <5 पीसी / पक्ष;गुना बुलबुला लंबाई <5 मिमी, चौड़ाई <1.5 मिमी, मात्रा <2 पीसी / पक्ष; 2) इलेक्ट्रिक कोर शेल और इन्सुलेशन फिल्म के बीच किसी भी विदेशी निकाय की अनुमति नहीं है; 3) बैटरी की सतह (इलेक्ट्रोलाइट सहित) पर कोई विदेशी निकाय नहीं होना चाहिए; 4) बैटरी के एक तरफ शिथिलता की डिग्री ±1.0mm . है 5) लिफाफा संरेखण सटीकता ± 0.5 मिमी; |
|
| 1 1 | एमटीबीएफ (मतलब फेल-फ्री टाइम): | 4 घंटे | |
| 12 | का वजन | प्रति यूनिट क्षेत्र लोड असर ≤650 किलो / एम |
| नहीं। |
परियोजना
|
सेल आकार (मोटाई * चौड़ाई * लंबाई) (मिमी) |
| 1 | बैटरी के आधार पर | 36*130*240 |
| नहीं |
परियोजना |
सेल आकार (मोटाई * चौड़ाई * लंबाई) (मिमी) |
| 1 | बैटरी के आधार पर | 36*130*240 |
| 2 | अधिकतम संगत आकार | 150-240 (लंबाई दिशा) |
2.3 प्रक्रिया प्रवाह
2.4 तकनीकी आवश्यकताएं
| खिला और स्थिति |
|
| बैटरी, प्लास्टिक बैग |
|
| ब्लैंकिंग और ट्रांसशिपमेंट |
|
4,उपकरण के मुख्य घटक
| नहीं। | कार्य केंद्र | भाग का नाम | मात्रा | टिप्पणी |
| 1 | खिला तार | स्टेपर मोटर | 1 | |
| 2 | ड्रॉस्ट्रिंग * L3000 | अनुच्छेद 1। | ||
| 3 | रोलर रेलिंग | अनुच्छेद 2. | ||
| 4 | पोजिशनिंग सिलेंडर | 1 | ||
| 5 |
पोजीशनिंग
|
1 सेट | ||
| 6 | सिलेंडर बंद करो | छह | ||
| 7 | बंद करो संस्थान | छह | ||
| 16 | पैकिंग और फीडिंग स्टेशन | एक्स अक्ष मॉड्यूल | 1 सेट | |
| 17 | वाई अक्ष मॉड्यूल | 1 सेट | ||
| 18 | माउंटिग प्लेट | 1 सेट | ||
| 19 | सिलेंडर पकड़ो | 1 | ||
| 20 | ग्रिपर इन्सुलेशन पैड | 2 | ||
| 21 | घूर्णन तंत्र | 1 | ||
| 22 | घूर्णन सिलेंडर | 1 | ||
| 23 | लचीला अलार्म तंत्र | 1 सेट | ||
| 24 | एक्स अक्ष, वाई अक्ष मोटर | 2 | ||
| 25 | मॉड्यूल ब्रैकेट | 1 सेट | ||
| 26 | पुशिंग लोकेशन | पुश सामग्री क्लैंप सिलेंडर | 1 | |
| 27 | एक रोटरी मोटर | 1 | ||
| 28 | पुशिंग मॉड्यूल | 1 | ||
| 29 | माध्यमिक स्थिति तंत्र | 1 सेट | ||
| 30 | बैग जिओगोंग बिट | नीचे रबर रोलर | अनुच्छेद 2. | |
| 31 | प्लास्टिक बैग संस्थान | के 2 सेट | ||
| 32 | सर्वो मोटर | 2 | ||
| 33 | रबर रोलर खींचो | 1 | ||
| 34 | गोंद एजेंसी खींचो | 1 सेट | ||
| 35 | चुंबकीय पाउडर क्लच | 1 | ||
| 36 | प्लास्टिक मशीन खींचो | 1 | ||
| 37 | टुकड़े टुकड़े में सिलेंडर | 1 | ||
| 38 | क्लैंप डिवाइस | 1 सेट | ||
| 39 | रबर काटने वाला सिलेंडर | 1 | ||
| 40 | काटने वाला | 1 | ||
| 41 | रबड़ काटने वाले संस्थान | 1 सेट | ||
| 42 | नीचे की चारपाई | 2 | ||
| 43 | पैकेज नीचे की ओर तंत्र | के 2 सेट | ||
| 44 | माउंटिग प्लेट | 1 सेट | ||
| 45 | जिओगोंग को रखो | गैस गुलाब अक्ष | 2 | |
| 46 | चुंबकीय पाउडर क्लच | 2 | ||
| 47 | एक रोल | चार | ||
| 48 | इलेक्ट्रोस्टैटिक तंत्र | 1 सेट | ||
| 49 | तनाव सिलेंडर | 1 | ||
| 50 | तनाव रोलर | 1 | ||
| 51 | माउंटिग प्लेट | 1 सेट | ||
| 52 | स्टंट्स | 1 सेट | ||
| 53 | कॉर्नर कट लोकेशन | रबड़ काटने वाले संस्थान | 1 सेट | |
| 54 | काटने वाला | चार | ||
| 55 | सिलेंडर की गतिविधि | 1 | ||
| 56 | साइड रैपिंग पोजीशन | साइड कवरिंग तंत्र | 2 सेट | |
| 57 | फॉरवर्ड सिलेंडर | 2 | ||
| 58 | पोजिशनिंग सिलेंडर | 2 | ||
| 59 | पैकिंग साइड गोंद सिलेंडर | चार | ||
| 60 | प्रत्यारोपण स्टेशन | रॉडलेस सिलेंडर | 1 | |
| 61 | बैटरी चलती जिगो | के 5 सेट | ||
| 62 | ऊपरी और निचला सिलेंडर | पंज | ||
| 63 | घूर्णन सिलेंडर | 1 | ||
| 64 | प्रत्यारोपण तंत्र | 1 सेट | ||
| 65 | प्लास्टिक बैग पोजीशनिंग स्टेशन | घटक का पता लगाएँ | के 4 सेट | |
| 66 | स्टंट्स | 1 सेट | ||
| 67 | दबाव सिलेंडर | चार | ||
| 68 | ऊपरी और निचला सिलेंडर | चार | ||
| 69 | क्लैंपिंग सिलेंडर | आठ | ||
| 70 |
तह स्टेशन
|
तह तंत्र | के 2 सेट | |
| 71 | फॉरवर्ड सिलेंडर | 2 | ||
| 72 | पोजिशनिंग सिलेंडर | 2 | ||
| 73 | सिलेंडर की गतिविधि | चार | ||
| 74 | ऊपरी और निचला सिलेंडर | 2 | ||
| 75 | बाएँ और दाएँ गतिमान सिलेंडर | 2 | ||
| 76 |
ब्लैंकिंग स्टेशन
|
एक्स अक्ष मॉड्यूल | 1 सेट | |
| 77 | वाई अक्ष मॉड्यूल | 1 सेट | ||
| 78 | माउंटिग प्लेट | 1 सेट | ||
| 79 | सिलेंडर पकड़ो | 1 | ||
| 80 | ग्रिपर इन्सुलेशन पैड | 2 | ||
| 81 | लचीला अलार्म तंत्र | 1 सेट | ||
| 82 | एक्स अक्ष, वाई अक्ष मोटर | 2 | ||
| 83 | स्टंट्स | 1 सेट | ||
| 84 | रैक सिस्टम | रैक | 1 सेट | |
| 86 | नियंत्रण प्रणाली | पीएलसी | 1 सेट | |
| 87 | टच स्क्रीन | 1 सेट | ||
| 89 | कम वोल्टेज बिजली के उपकरण | 1 सेट | ||
| 90 | फोटोइलेक्ट्रिक सेंसर | 102 | ||
| 91 | सोलेनोइड वाल्व | 51 |
7,स्थापना और डिबगिंग
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
