इंटेलिजेंट लिथियम बैटरी असेंबली लाइन थ्री लेयर सिंगल डोर वैक्यूम बेक ओवन

थ्री लेयर इंटेलिजेंट बेकिंग वैक्यूम ओवन सिंगल डोर

1. फ़ंक्शन विवरण: zc-zd3 ओवन में एक स्टेनलेस स्टील का आंतरिक भाग होता है, और प्रत्येक स्टूडियो स्वतंत्र रूप से काम करता है।हीटिंग, वैक्यूमिंग और वातन एक स्वचालित परिसंचरण मोड में काम करते हैं।प्रत्येक कार्य अनुभाग का समय टच स्क्रीन द्वारा निर्धारित किया जाता है। ओवन पीएलसी नियंत्रण प्रणाली, टच स्क्रीन ऑपरेशन, ब्लास्ट हीटिंग, गर्मी अपव्यय को अपनाता है।हीटिंग का समय कम है, गर्मी लंपटता का समय तेज है, दबाव संरक्षण प्रभाव अच्छा है।ताप विधियाँ: ऊष्मा विकिरण, ऊष्मा चालन, ऊष्मा विनिमय, ऊष्मा संवहन

2, प्रक्रिया उदाहरण: (श्वास का प्रकार: वायु-वायु-वायु...सभी तरह से)

टच स्क्रीन द्वारा ओवन हीटिंग, हीटिंग समय / तापमान, वैक्यूम पंपिंग, शुष्क हवा और अन्य मापदंडों की सेटिंग के माध्यम से, पीएलसी स्वचालित रूप से निम्नलिखित कार्यों को पूरा करता है: वैक्यूम पंपिंग → स्टैंडिंग → ड्राई एयर फिलिंग → वैक्यूम पंपिंग → स्टैंडिंग → ड्राई एयर फिलिंग ( दोहराया चक्र);Overtemperature और अल्ट्रासोनिक अलार्म सिस्टम स्वचालित रूप से हीटिंग बॉडी को डिस्कनेक्ट कर सकता है।ऑपरेशन प्रक्रिया को ग्राहक की वास्तविक आवश्यकताओं के अनुसार सेट किया जा सकता है

3. ओवन संरचना:

1) उपकरण संरचना में कॉम्पैक्ट और उचित है, दिखने में सुंदर है और कम जगह घेरता है।

2) उपकरण संचालित करने के लिए सरल है, किसी पेशेवर प्रशिक्षण की आवश्यकता नहीं है, और श्रमिक आसानी से इसमें महारत हासिल कर सकते हैं।

3) उपकरण टेक्स्ट कंट्रोल वाल्व, वैक्यूम पंपिंग और नाइट्रोजन फिलिंग को अपनाता है, जिसमें उच्च दक्षता होती है, कर्मियों को बचाता है और अच्छा उत्पाद प्रदर्शन प्रदान करता है।

4) उपकरण एक दूसरे को प्रभावित किए बिना ऊपरी, मध्य और निचले तीन परतों, 3 मिमी मोटी 304 स्टेनलेस स्टील लाइनर, मजबूत संक्षारण प्रतिरोध, एकल दरवाजा एकल नियंत्रण में बांटा गया है।

5) डिवाइस यूनिवर्सल मूविंग कॉस्टर से लैस है, जिसे डिवाइस शिफ्ट होने पर आसानी से मूव किया जा सकता है।

6) उपकरण 304 स्टेनलेस स्टील हीटिंग ट्यूब कॉइल आंतरिक हीटिंग प्रकार को गोद लेते हैं, तापमान नियंत्रण एक समान है, कारखाने से पहले तापमान की निगरानी के लिए उपकरण 80 ℃, 100 ℃, 120 ℃ और अन्य तापमान निगरानी बिंदु रहा है, ताकि तापमान अलग-अलग समय में प्रत्येक उपकरण का एक समान होना।

4. उपकरण तकनीकी पैरामीटर:

1) ओवन का तापमान: कमरे का तापमान ~ 150 ℃ (सेट किया जा सकता है)।

2) ओवन के समग्र आयाम: 1280 x 1140 x 1900 मिमी

3) टैंक विनिर्देश: 660 (चौड़ाई) × 750 (गहराई) × 330 (ऊंचाई) मिमी।

4) वर्किंग वोल्टेज: 380V / एसी, सिंगल बॉक्स सर्किट कंट्रोल।

5) ओवन की कुल शक्ति: 8KW।

6) टैंक तापमान त्रुटि: ± 2 ℃ (कोई भार नहीं)।

7) ताप समय: नो-लोड कोर के तापमान स्थिरीकरण के लिए 1 घंटा।

8) सतह का तापमान: जब उपकरण 120 ℃, सतह ≤40 ℃ पर काम करता है।

9) मुख्य ताप तापमान नियंत्रण: 1 ℃ के भीतर तापमान त्रुटि प्रदर्शित करें।

10) मुख्य हीटिंग का ताप नियंत्रण: गर्म करते समय, सुरक्षा स्विच 150 ℃ पर सेट होता है।

11) उपकरण के कारखाने छोड़ने से पहले टैंक के अंदर 8 बिंदुओं पर तापमान एकरूपता की जांच करें, और टैंक और प्रदर्शन तापमान को ± 2 ℃ के भीतर नियंत्रित किया जा सकता है।

12) परिसंचारी पवन प्रणाली सहित, प्रोग्रामिंग और स्वचालित नियंत्रण की प्रक्रिया में सक्षम।

13) उच्च तापमान अलार्म समारोह के साथ, तापमान अलार्म पर स्वचालित।

14) desiccant फ्रेम सामग्री: उच्च गुणवत्ता वाली मोटी कोल्ड रोल्ड प्लेट।

15) सुखाने कक्ष सामग्री: सभी 3 मिमी मोटी 304 स्टेनलेस स्टील से बने होते हैं।

16) इलेक्ट्रिक कंट्रोल डिवाइस: ब्रांडेड इलेक्ट्रिकल एक्सेसरीज से बने सॉलिड स्टेट रिले द्वारा नियंत्रित।

17) बिजली की विफलता, स्वत: अधिक तापमान अलार्म और कम वैक्यूम अलार्म के स्वत: संरक्षण समारोह के साथ।

18) बेकिंग विधि: हीटिंग ट्यूब को भीतरी ट्यूब के चारों ओर गर्म किया जाता है, और गर्म हवा प्रसारित की जाती है।

19) वैक्यूम होल्डिंग समय: -0.1mpa की स्थिति के तहत 24 घंटे के बाद ≥98%।

परिचालन लागत वातावरण:

1) तापमान: -30 ℃ ~ 70 ℃।

2) आर्द्रता: 75% से नीचे।

3) साइट: कोई प्रदूषण नहीं और कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं।

नोट: खरीदार 5.5bar . से ऊपर सूखी गैस या नाइट्रोजन, वैक्यूम और संपीड़ित हवा प्रदान करेगा

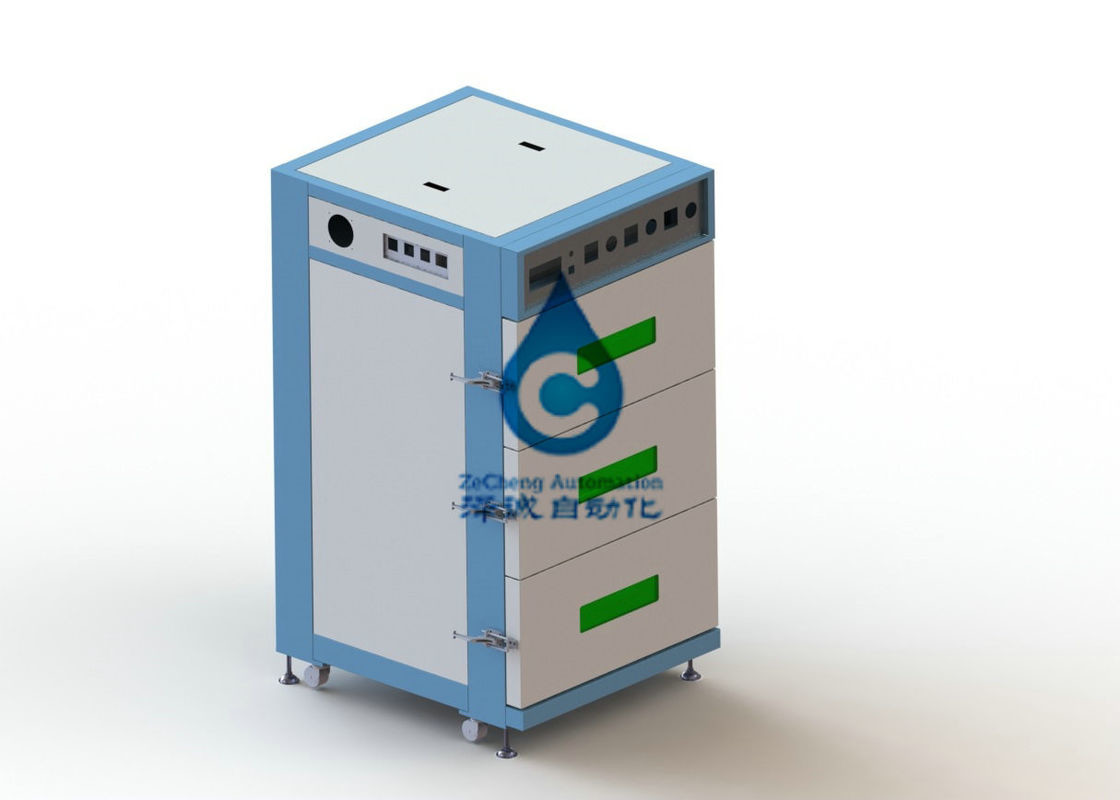

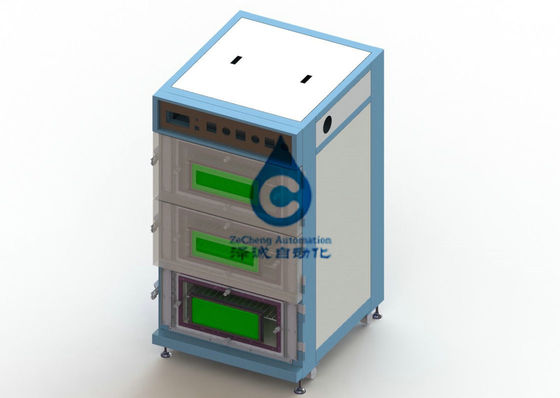

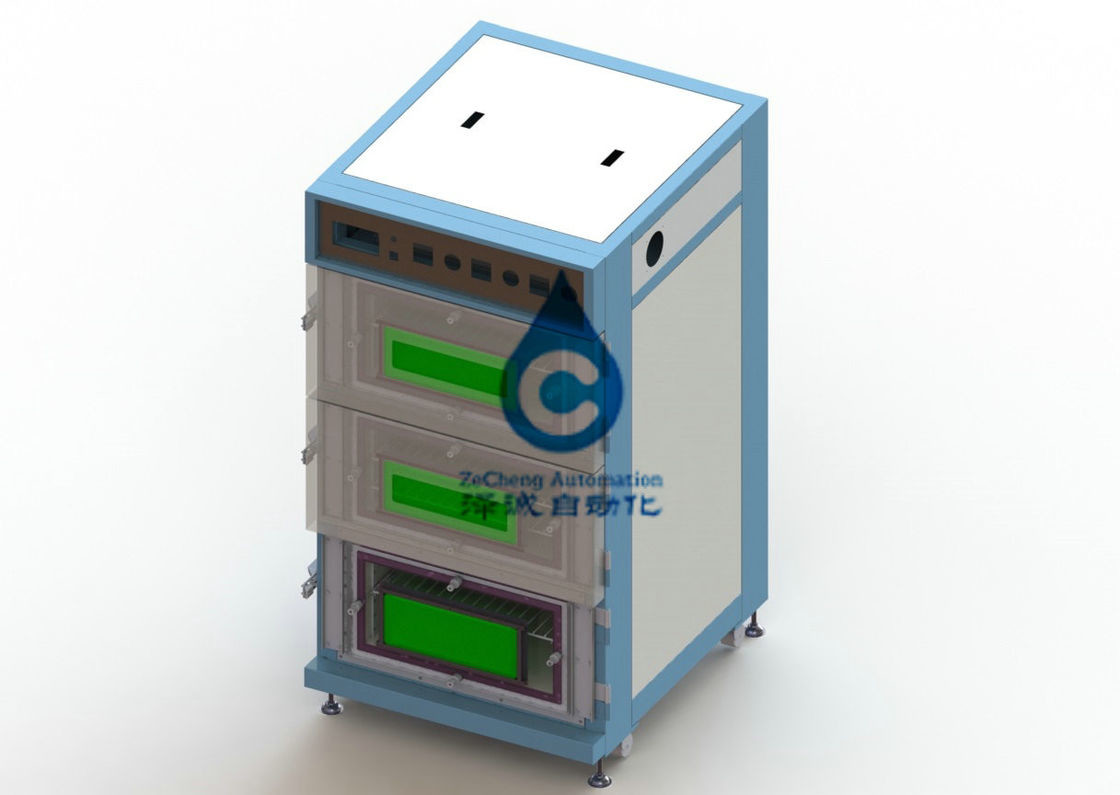

अनुलग्नक 2: उपकरण का योजनाबद्ध आरेख (इलेक्ट्रिक कैबिनेट की योजना 1 तरफ, उपकरण के पीछे पंखा)

टैंक विनिर्देश: 660 (चौड़ाई) × 750 (गहराई) × 330 (ऊंचाई) मिमी

आयाम: 1280 x 1140 x 1900 मिमी।

सहयोग प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;

(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
