1, उपकरण परिचय
इस उपकरण का उपयोग निकल, निकल, कैडमियम, लिथियम आयन और अन्य बैटरी कोटिंग के बाद सकारात्मक और नकारात्मक इलेक्ट्रोड स्लाइस के अनुदैर्ध्य काटने के लिए किया जाता है, जिसमें साफ सेक्शन किनारों, कोई गड़गड़ाहट, उच्च आयामी परिशुद्धता और कोई कटौती नहीं होती है।यह बैटरी इलेक्ट्रोड स्लाइस के प्रसंस्करण में एक महत्वपूर्ण उपकरण है।
2, उपकरण की विशेषताएं यह मशीन ऊपरी और निचले हॉब, गियर, चरखी, रेड्यूसर, मोटर और फ्रेम से बना है। मुख्य भाग ऊपरी और निचले हॉब हैं, जो रबर चाकू के साथ अंतराल से बना है। विशेषताएं:
ए) सरल संरचना, सुविधाजनक स्थापना और डिबगिंग। मशीन खरीदार द्वारा काटने वाले पोल आकार के साथ प्रदान की जाती है।हॉब को आकार के अनुसार अनुकूलित किया जा सकता है।
बी) सरल ऑपरेशन, उपयोगकर्ताओं को केवल सुरक्षा पर ध्यान देने की आवश्यकता है;
सी) उच्च काटने की सटीकता और कम कटौती। काटने का आकार बिना समायोजन के चाकू बनाने से निर्धारित होता है।
डी) सरल और स्पष्ट रखरखाव, कुछ पहने हुए हिस्से और विश्वसनीय काम।
3, तकनीकी पैरामीटर
मोटर शक्ति: 0.75kw 1400 RPM;
बी) रेड्यूसर की गति अनुपात: 20:1;
सी) हॉब रैखिक गति: 20 मीटर / मिनट;
डी) हॉब व्यास: 84 मिमी ;
ई) रोलिंग चौड़ाई: उपयोगकर्ता का अपना;
एफ) अधिकतम रोल काटने की चौड़ाई: 500 मिमी;
जी) वजन: लगभग 200 किलो;
एच) समग्र आकार: लंबाई: 850× चौड़ाई: 620× ऊंचाई: 1000 (मिमी)

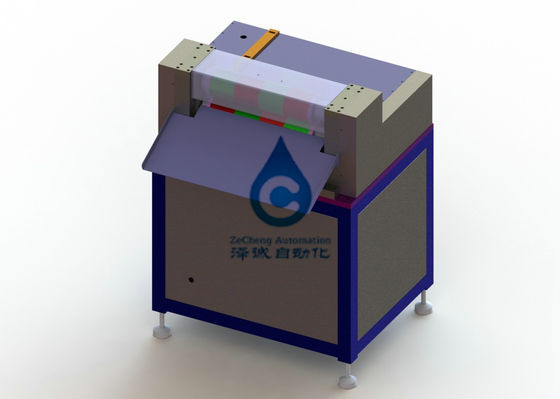

4. उपकरण योजनाबद्ध ड्राइंग (केवल संदर्भ के लिए)
