बैटरी प्लेट फोम निकल पल्पिंग मशीन 15PPM लिथियम बैटरी उत्पादन लाइन

2.3, उपकरण में गणना कार्य होता है, जो प्रति शिफ्ट में उत्पादन की कुल संख्या और उत्पादन की संचयी कुल संख्या को रिकॉर्ड कर सकता है।ऑपरेटर पासवर्ड सुरक्षा का एहसास करने के लिए उपरोक्त डेटा को बदल नहीं सकता है।

2.4, संबंधित फिक्सेशन का प्रतिस्थापन आवश्यक आकार सीमा के भीतर एल्यूमीनियम फोम पुलिंग को प्राप्त कर सकता है, विभिन्न आकारों के तेजी से प्रतिस्थापन को पूरा करने के लिए प्रतिस्थापन चक्र 2H से कम है।

3, उपकरण परिचय

3.1, एक्शन फ्लो चार्ट:

मैनुअल फीडिंग → मैनिप्युलेटर घोल तालाब में निकल फोम को दबाता है → स्क्वीज बोर्ड बंद हो जाता है → मैनिप्युलेटर सामग्री वापस करता है → मैनुअल उतराई

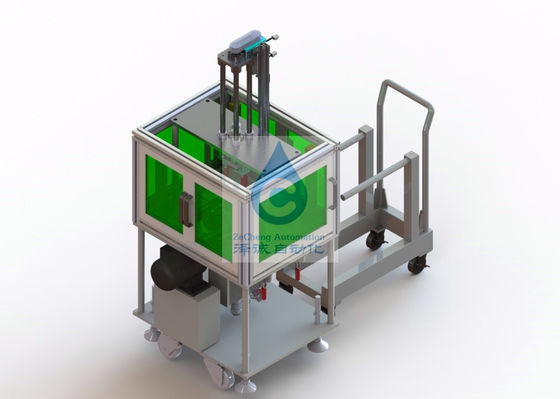

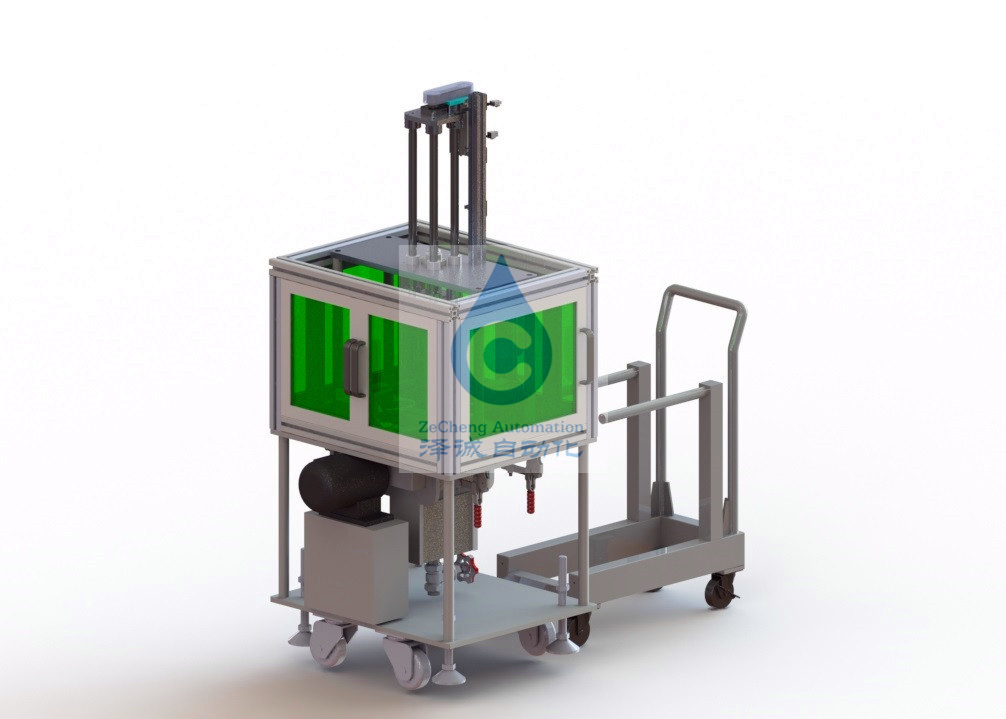

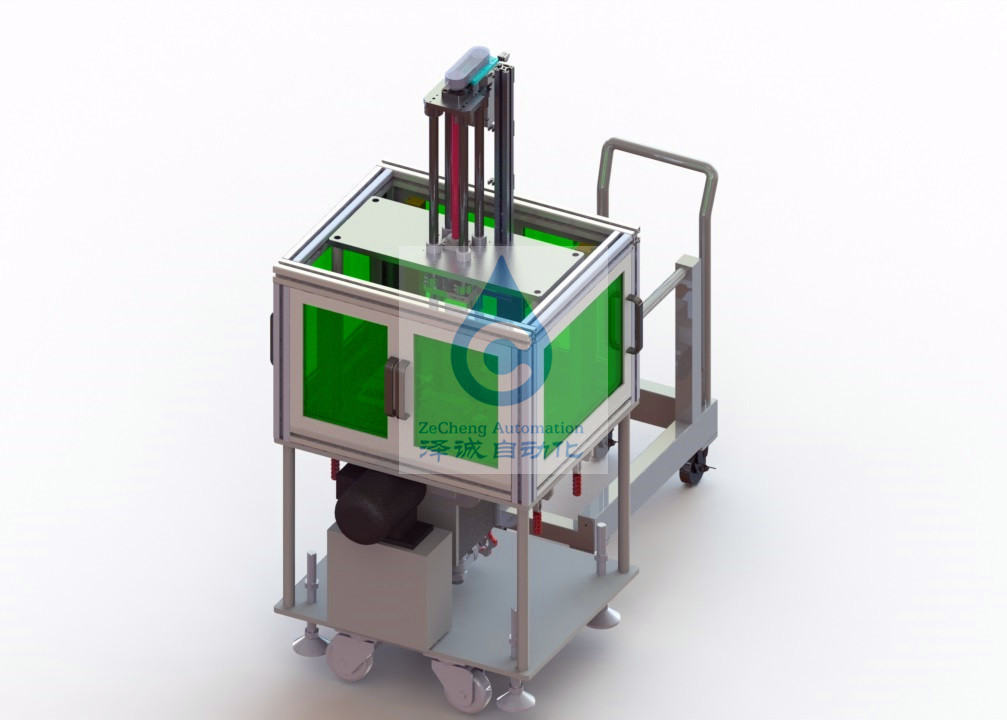

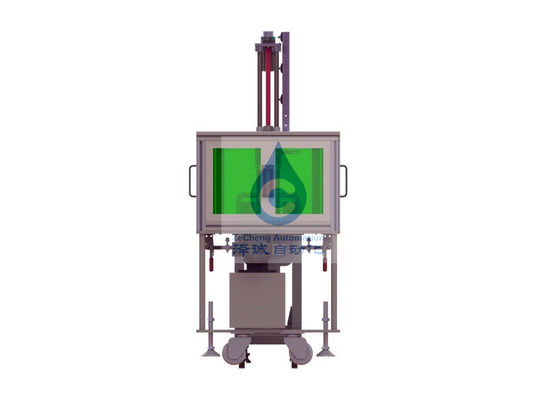

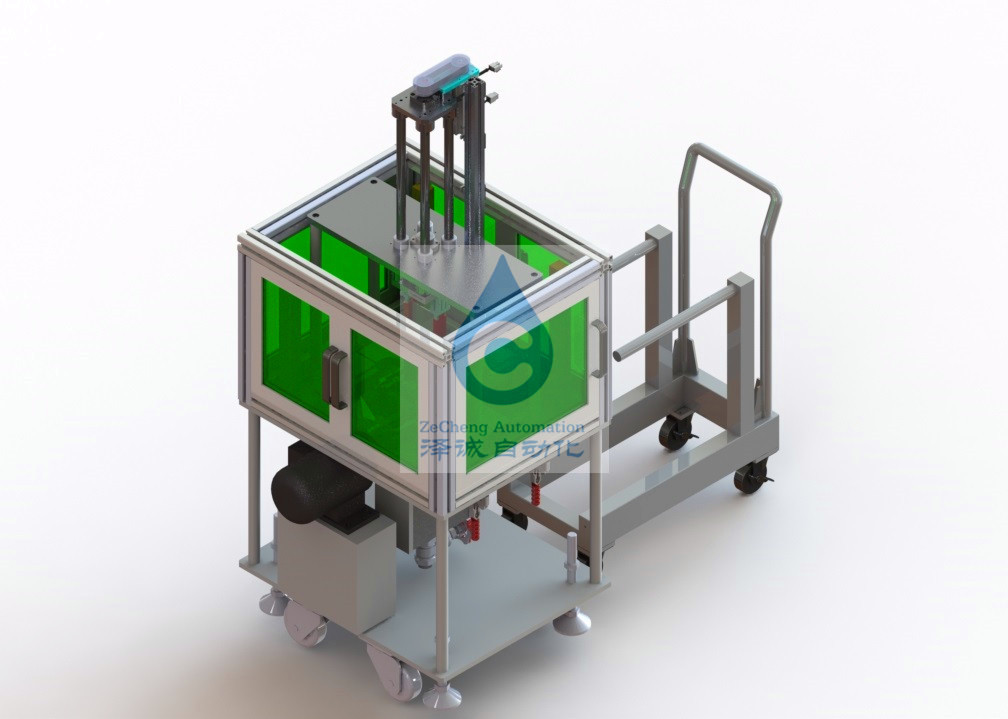

3.2, उपकरण विधानसभा ड्राइंग

कृत्रिम एल्यूमीनियम फोम सामग्री, गोंद की स्थिति के दोनों किनारों पर जोड़तोड़ करते हुए, इमदादी मोटर एल्यूमीनियम फोम को घोल में स्वचालित रूप से चलाती है, निचोड़ स्वचालित रूप से बंद हो जाती है, एल्यूमीनियम फोम स्वचालित स्थिति प्लास्टिक, मैनिप्युलेटर स्वचालित रूप से ढलान पूल की प्रक्रिया में वृद्धि, वृद्धि, 1 रिवर्स रोलिंग, फोम एल्यूमीनियम पेस्ट में रिवर्स प्रेशर देगा, यहां तक ​​कि बैटरी के दोनों किनारों पर मोटाई स्क्वीजी प्लेट द्वारा बनाई गई है।

३.३ सिस्टम परिचय

३.३.१।फ़्रेम हाउसिंग सिस्टम: फ़्रेम स्क्वायर-पास वेल्डिंग संरचना को गोद लेती है, जो दृढ़ और विश्वसनीय है, और आवास एल्यूमीनियम प्रोफ़ाइल और पाइप लाइन संरचना को गोद लेती है

3.3.2 स्लरी पूल सिस्टम: स्लरी पूल जितना संभव हो उतना घोल कचरा कम करने के लिए टी-स्ट्रक्चर डिजाइन को अपनाता है।एक समायोज्य गति से एल्यूमीनियम फोम पर घोल को निचोड़ने के लिए स्लरी पूल में रिवर्स रोटेटिंग एक्सट्रूज़न रोलर की एक जोड़ी है।

आकार पूल के नीचे एक अनलोडिंग वाल्व है, जो अवशिष्ट सामग्री को हटाने और नीचे से आकार पूल को साफ करने के लिए सुविधाजनक है।

आसान सफाई के लिए हटाने योग्य सामने और पीछे के पैनल।

3.3.3 खुरचनी प्रणाली: सर्वो मोटर खुरचने के लिए दोनों तरफ चलती है।जब मैनिपुलेटर नीचे जाता है, तो यह खुलता है।जब एल्यूमीनियम फोम पूरी तरह से घोल में डूब जाता है, तो सर्वो मोटर स्क्रैपर को बंद करने के लिए ड्राइव करता है, और समापन का आकार टच स्क्रीन पर सेट होता है।

बंद करने के बाद, सीधे कंघी को एल्यूमीनियम फोम के खिलाफ दबाया जाता है, और एल्यूमीनियम फोम को सीधा किया जाता है।पुलिंग बोर्ड का आकार आवश्यक आकार के रूप में सेट किया गया है।

३.३.४ मैनिपुलेटर सिस्टम: इमोजी मोटर उंगली के क्लैंप को ऊपर और नीचे ले जाने के लिए बॉल स्क्रू चलाती है।चलती दूरी को टच स्क्रीन पर सेट किया जा सकता है।

मैन्युअल रूप से चिपकने वाली टेप के पोल के टुकड़े को उंगली क्लिप में डालें, स्टार्ट बटन दबाएं, सिलेंडर पोल पोल के टुकड़े को दबाएं, और सर्वो इलेक्ट्रोड पोल के टुकड़े को नीचे चलाए।

7. ऊर्जा मीडिया

7.1 बिजली की आपूर्ति

7.1.1 वोल्ट: AC380V Vol 10% एकल चरण में 0.5 से कम के तात्कालिक परिवर्तन।

7.1.2 आवृत्ति: 50 हर्ट्ज Hz 1 हर्ट्ज।

7.1.3 शक्ति: 3 किलोवाट

7.2 हवा

7.2.1 दबाव: एयर सोर्स पार्टी ए 0.4-0.6mpa की शुष्क हवा प्रदान करेगी

7.2.2 क्षमता: 3 एल / मिनट।

8, सामान्य विन्यास और उपकरणों का मानक

8.1 मशीन की स्थिति और पैरामीटर सेटिंग्स की जांच करने के लिए डिवाइस HMI (RS232 या RS485) के साथ PLC और संचार इंटरफेस से लैस है।

8.2 उपकरण का रूप रंग अंतरराष्ट्रीय मानक गर्म ग्रे 1C है।

8.3 मशीन की बाहरी दीवार से 100 मिमी की दूरी पर, उपकरण of 70 डीबी का शोर।

8.4 उपकरण संबंधित राष्ट्रीय उपकरणों के सुरक्षा मानकों और पार्टी ए के संबंधित सुरक्षा कोड द्वारा आवश्यक सभी सुरक्षा मानकों और आवश्यकताओं का अनुपालन करता है।

9,।गुणवत्ता आश्वासन और बिक्री के बाद सेवा

11.1 उपकरणों की वारंटी अवधि उपकरणों की अंतिम स्वीकृति की तारीख से एक वर्ष होगी।

इस अवधि के दौरान, पार्टी बी उपकरण के मुफ्त रखरखाव और उपकरण सामान के मुफ्त प्रावधान के लिए जिम्मेदार होगी।

उपकरण असामान्यता के मामले में, पार्टी ए की सूचना मिलने पर 4 घंटे के भीतर पार्टी बी जवाब देगी, 24 घंटे के भीतर समाधान प्रदान करेगी, 48 घंटे के भीतर साइट पर (प्रांत के भीतर) पहुंच जाएगी, और उचित समय के भीतर मरम्मत होगी।

वारंटी अवधि की समाप्ति के बाद, पार्टी बी अभी भी उपकरणों के रखरखाव के लिए जिम्मेदार होगी और केवल काम के घंटे और परिवहन और आवास के लिए शुल्क लेगी।

पार्टी बी केवल उपकरण के प्रासंगिक भागों के प्रतिस्थापन और खरीद के लिए लागत वसूल करेगी।

11.2 वारंटी अवधि के दौरान, निम्नलिखित शर्तें लागू नहीं होंगी: भूकंप, आंधी, बिजली की हड़ताल, बाढ़, आग और मानव प्रतिरोध से परे अन्य आपदाओं के कारण होने वाले उपकरणों के नुकसान के मामले में;पार्टी ए द्वारा मानव निर्मित क्षति के मामले में, क्षतिग्रस्त भागों को तकनीकी समझौते में निर्धारित सामान्य शर्तों के तहत उपभोग किया जाएगा।

11.3 फोर्स मेजर: फोर्स मैज्योर का उद्देश्य उन परिस्थितियों से है जो दोनों पक्षों द्वारा अनुबंध के समापन के समय अप्राप्य, अविश्वसनीय और अपरिहार्य हैं।

यदि पार्टी बी माल पहुंचाने में विफल रहती है या बल के कारण वितरण में देरी करती है, तो पार्टी बी तुरंत पार्टी ए को सूचित करेगी और दुर्घटना होने के 14 दिनों के भीतर स्थानीय सरकार के अधिकारियों द्वारा जारी किए गए दुर्घटना प्रमाण पत्र को दूसरी पार्टी को भेज देगी।

पुष्टि के लिए।

बल की घटना की घटना समाप्त होने के बाद, यदि बल की घटना होने वाली पार्टी अनुबंध को जारी रखने में सक्षम है, तो वह तुरंत दूसरे पक्ष को लिखित रूप से सूचित करेगी, और मांगने वाले को जवाब के लिए एक लिखित नोटिस प्रदान करेगा।

11.4 पार्टी बी के कार्मिक (और पार्टी बी ट्रांसपोर्ट पार्टी चुनते हैं) पार्टी के दृश्य में, संबंधित राष्ट्रीय कानूनों, नियमों और पार्टी द्वारा पर्यावरण और व्यावसायिक स्वास्थ्य और सुरक्षा आवश्यकताओं के बारे में कड़ाई से पालन करना चाहिए, व्यवहार नहीं होना चाहिए प्रदूषण और पर्यावरण को नुकसान, एक ही समय में प्रासंगिक सुरक्षात्मक उपकरण पहना जाना चाहिए, और अपने कर्तव्यों का पालन करने के लिए पार्टी के पर्यावरणीय स्वास्थ्य और सुरक्षा ऑपरेशन कर्मियों के साथ हस्तक्षेप नहीं कर सकता।
