परिशुद्धता लिथियम आयन बैटरी उत्पादन लाइन

लिथियम आयन बैटरी उत्पादन लाइन सूखी बैटरी प्लेट को खींचने के लिए स्वचालित उत्पादन लाइन

1. This equipment is based on the technological design requirements of the production line of nickel-hydrogen and iron-nickel battery plate hair germ. 1. यह उपकरण निकल-हाइड्रोजन और आयरन-निकल बैटरी प्लेट हेयर जर्म के उत्पादन लाइन की तकनीकी डिजाइन आवश्यकताओं पर आधारित है। Based on industry 4.0, the intelligent full-automatic production line of battery plate hair germ is designed and manufactured. उद्योग 4.0 के आधार पर, बैटरी प्लेट हेयर जर्म के बुद्धिमान पूर्ण-स्वचालित उत्पादन लाइन को डिज़ाइन और निर्मित किया गया है। The production line includes vacuum mixer, turnover barrel, automatic slurry conveyor, pulping machine, roller press, automatic online thickness measuring machine and punching machine. उत्पादन लाइन में वैक्यूम मिक्सर, टर्नओवर बैरल, स्वचालित घोल कन्वेयर, पुलिंग मशीन, रोलर प्रेस, स्वचालित ऑनलाइन मोटाई मापने की मशीन और पंचिंग मशीन शामिल हैं। Automatic detecting machine for polar piece and automatic winding machine for waste. ध्रुवीय टुकड़े के लिए स्वचालित पता लगाने की मशीन और कचरे के लिए स्वचालित घुमावदार मशीन।

लिथियम आयन बैटरी उत्पादन लाइन सूखी बैटरी प्लेट को खींचने के लिए स्वचालित उत्पादन लाइन

उपकरण के 3.5 मेन घटक

2.3.5.1Rewinding system: It is composed of motor, turntable, proximity switch and so on. 2.3.5.1 रीवाइंडिंग सिस्टम: यह मोटर, टर्नटेबल, प्रॉक्सिमिटी स्विच आदि से बना होता है। Its structure is simple and practical. इसकी संरचना सरल और व्यावहारिक है। The Three-lobe support can be retracted and retracted at the same time. तीन-पालि समर्थन एक ही समय में वापस ले लिया और वापस लिया जा सकता है। The motor can be automatically rewinded by proximity switch. निकटता स्विच द्वारा मोटर को स्वचालित रूप से रिवाइंड किया जा सकता है। Maximum diameter of unwinding 450mm. 450 मिमी का अधिकतम व्यास।

2.3.5.2,Storage box assembly: Manually push the turnover barrel to the feeding position, the hydraulic system automatically lifts the turnover barrel, connects the interface, and the high viscosity pump automatically pours the slurry into the oblique hopper. 2.3.5.2, स्टोरेज बॉक्स असेंबली: मैन्युअल रूप से टर्नओवर बैरल को फीडिंग पोजिशन पर धकेलता है, हाइड्रोलिक सिस्टम अपने आप टर्नओवर बैरल को लिफ्ट करता है, इंटरफेस को जोड़ता है, और उच्च चिपचिपापन पंप स्वचालित रूप से तिरछे हॉपर में घोल डालता है। After the level sensor detects the position, the conveying pump stops and the steel belt passes through the slurry. स्तर सेंसर स्थिति का पता लगाने के बाद, संदेश पंप बंद हो जाता है और स्टील बेल्ट गारा से गुजरता है।

2.3.5.3. 2.3.5.3। Precision scraping system: This mechanism is mainly composed of scraper mechanism, steel belt leveling mechanism, blank mechanism, base and other systems. सटीक स्क्रैपिंग सिस्टम: यह तंत्र मुख्य रूप से स्क्रैपर मैकेनिज्म, स्टील बेल्ट लेवलिंग मैकेनिज्म, ब्लैंक मैकेनिज्म, बेस और अन्य सिस्टम से बना है।

2.3.5.3.1 खुरचनी प्लेट तंत्र: तंत्र में खुरचनी बोर्ड, खुरचनी बोर्ड सीधेपन 0.005 मिमी होते हैं।

2.3.5.3.2 Blank Retaining Mechanism: The mechanism is mainly composed of scraper and pressure plate. 2.3.5.3.2 रिक्त रिटेनिंग तंत्र: तंत्र मुख्य रूप से स्क्रैपर और प्रेशर प्लेट से बना होता है। According to the need, the size of scraper is 23.5 mm and 31 mm, two width sizes. जरूरत के अनुसार, खुरचनी का आकार 23.5 मिमी और 31 मिमी, दो चौड़ाई के आकार हैं।

2.3.5.3.3 स्टील स्ट्रिप लेवलिंग मैकेनिज्म: स्ट्रैपरिंग के दौरान स्टील स्ट्रिप को समतल करने के लिए स्टील स्ट्रिप को आकार देने और समतल करने के लिए स्क्रैपर प्लेट के नीचे तंत्र स्थापित किया जाता है।

2.3.5.3.4 Base, the mechanism is mainly composed of base plate and positioning pin. 2.3.5.3.4 बेस, तंत्र मुख्य रूप से बेस प्लेट और पोजिशनिंग पिन से बना है। The positioning pin ensures that the steel strip is easy to wear, load and unload, and the operation is simple. पोजिशनिंग पिन यह सुनिश्चित करता है कि स्टील की पट्टी पहनने, लोड करने और उतारने में आसान हो और ऑपरेशन सरल हो।

2.3.5.4,Drying component: It is composed of structural steel, structural steel plate, rigid aluminium silicate fiber insulation material, heating pipe, infrared device, temperature controller, big wheel and so on. 2.3.5.4, सुखाने घटक: यह संरचनात्मक स्टील, संरचनात्मक स्टील प्लेट, कठोर एल्यूमीनियम सिलिकेट फाइबर इन्सुलेशन सामग्री, हीटिंग पाइप, अवरक्त उपकरण, तापमान नियंत्रक, बड़े पहिया और इतने पर से बना है। Each section is temperature controlled independently to ensure quality. प्रत्येक अनुभाग गुणवत्ता सुनिश्चित करने के लिए स्वतंत्र रूप से नियंत्रित तापमान है।

2.3.5.5, सुधारात्मक घटक: इमदादी मोटर, पेंच रॉड तंत्र, लेजर प्रारंभ करनेवाला और रोलर एक अच्छा सुधारात्मक प्रभाव का गठन करते हैं।

In addition to the danger of artificial altitude correction operation. कृत्रिम ऊंचाई सुधार ऑपरेशन के खतरे के अलावा। When the laser sensor senses the steel strip offset, the servo motor rotates. जब लेजर सेंसर स्टील स्ट्रिप ऑफसेट को महसूस करता है, तो इमदादी मोटर घूमता है।

स्क्रू रोलर के एक्सल को ऑफसेट करता है ताकि रोलर की कुल्हाड़ियों पहिया के अक्षों के समानांतर हो, ताकि स्टील पट्टी विधानसभा में आसानी से प्रवेश कर सके और स्टील को कम किया जा सके।

महत्वपूर्ण तापमान पर ख़राब करना आसान है।

2.3.5.7, स्वचालित घोल संदेश प्रणाली: मैन्युअल रूप से टर्नओवर बाल्टी को स्वचालित लिफ्ट ट्रक में धकेलें, बकल को लॉक करें और टर्नओवर को चालू करें।

The bucket is fixed, the lift truck rises, and the interface between the bucket barrel joint and the high viscosity pump pipeline is manually butted and locked. बाल्टी तय हो गई है, लिफ्ट ट्रक उगता है, और बाल्टी बैरल संयुक्त और उच्च चिपचिपापन पंप पाइपलाइन के बीच का इंटरफ़ेस मैन्युअल रूप से butted और बंद है। Pass in slurry tank स्लरी टैंक में पास

जब सेंसर पता लगाता है कि घोल सेट तरल स्तर से नीचे है, तो यह स्वचालित रूप से उच्च चिपचिपापन पंप शुरू करता है, स्वचालित रूप से घोल को स्थानांतरित करता है, और सेट तरल स्तर तक पहुंचता है।

सेंसर इंडक्शन, उच्च चिपचिपापन पंप ऑपरेशन स्वचालित रूप से स्लरी को स्लरी टैंक में स्थानांतरित करता है।

कार्य सिद्धांत और उच्च चिपचिपापन पंप की संरचना

2.3.5.7．1 Working Principle of High Viscosity Pump: The drive gear (outer rotor) with inner teeth drives the inner rotor to rotate in the closed pump body in the same direction, and the crescent plate of the pump body and front cover separates the suction port from the discharge port. 2.3.5.7ity1 उच्च चिपचिपापन पंप का कार्य सिद्धांत: आंतरिक दांत के साथ ड्राइव गियर (बाहरी रोटर) एक ही दिशा में बंद पंप शरीर में घूमने के लिए आंतरिक रोटर को ड्राइव करता है, और पंप शरीर और सामने के आवरण की वर्धमान प्लेट डिस्चार्ज पोर्ट से सक्शन पोर्ट। When rotating, a negative pressure is formed at the suction port, and the liquid is sucked in. The rotor takes the liquid to the discharge port and discharges the pump body under pressure to complete the liquid transportation. घूर्णन करते समय, चूषण बंदरगाह पर एक नकारात्मक दबाव बनता है, और तरल को चूसा जाता है। रोटर तरल को डिस्चार्ज पोर्ट में ले जाता है और तरल परिवहन को पूरा करने के लिए दबाव के तहत पंप शरीर को छुट्टी दे देता है।

2.3.5.7．2 High Viscosity Pump Structure: High Viscosity Pump mainly consists of internal and external rotor, shaft, pump body, front cover, bracket, seal, bearing and so on. 2.3.5.7 :2 उच्च चिपचिपापन पंप संरचना: उच्च चिपचिपाहट पंप में मुख्य रूप से आंतरिक और बाहरी रोटर, शाफ्ट, पंप बॉडी, फ्रंट कवर, ब्रैकेट, सील, असर और इतने पर होते हैं। There are two types of seal: mechanical seal and packing seal. सील के दो प्रकार हैं: यांत्रिक मुहर और पैकिंग सील। For medium with high temperature, high viscosity and strong corrosiveness, packing seal is selected. उच्च तापमान, उच्च चिपचिपाहट और मजबूत संक्षारण के साथ मध्यम के लिए, पैकिंग सील का चयन किया जाता है। When transporting crystalline materials by high viscosity pumps, heat preservation jackets can be designed on the front cover and pump body. उच्च चिपचिपाहट पंपों द्वारा क्रिस्टलीय पदार्थों को परिवहन करते समय, गर्मी संरक्षण जैकेट को सामने के कवर और पंप बॉडी पर डिज़ाइन किया जा सकता है। Steam or heat conducting oil can be used for heat preservation and melting during operation. स्टीम या हीट कंडक्टिंग ऑयल का उपयोग गर्मी के संरक्षण और ऑपरेशन के दौरान पिघलने के लिए किया जा सकता है।

2.3.5.7c3 आंतरिक चिपचिपा उच्च चिपचिपापन पंप की मुख्य विशेषताएं हैं:

२.३.५. and are३.१ दबाव और प्रवाह धड़कन छोटे होते हैं (आउटपुट दबाव: ० ~ २.० एमपीए)।

2.3.5.7uction3.2 स्व भड़काना प्रदर्शन (चूषण दबाव: वैक्यूम -0.05 ~ -0.08MPa)

२.३.५.． convey३.३ मीडियम की चिपचिपाहट सीमा बड़ी है (१.०Cst-३००००० कास्ट)।

2.3.5.7 be3.4 पंप इनलेट और आउटलेट को चालू किया जा सकता है और पाइपिंग सुविधाजनक है।

2.3.5.7 jacket3.5 शेल शरीर (250 डिग्री सेल्सियस से कम) के हीटिंग और इन्सुलेशन का एहसास करने के लिए एक जैकेट आवास से सुसज्जित है।

2.3.5.7 transport3.6 स्टेनलेस स्टील का उपयोग संक्षारक मीडिया के परिवहन के लिए किया जा सकता है।

2.3.5.7.3.7Packingsealormechanicalsealcaused।

2.5.8,Cache system: The power-free caching mechanism is adopted. 2.5.8, कैश सिस्टम: पावर-फ्री कैशिंग तंत्र को अपनाया जाता है। When the steel strip is used up and needs to be replaced, the caching mechanism functions and is replaced manually to realize uninterrupted production. जब स्टील की पट्टी का उपयोग किया जाता है और इसे बदलने की आवश्यकता होती है, तो कैशिंग तंत्र कार्य करता है और इसे निर्बाध उत्पादन का एहसास करने के लिए मैन्युअल रूप से प्रतिस्थापित किया जाता है।

२.३.६ 2.3 पर्यावरणीय आवश्यकताओं

कृपया निम्न ऊर्जा माध्यम प्रदान करें।

2.3.6.1 विद्युत आपूर्ति

2.3.6.1.1 वोल्ट AC380V + 10% तीन-चरण चार लाइन क्षणिक परिवर्तन 0.5s 1% से नीचे

2.3.6.1.2 आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज है

2.3.6.2,. 2.3.6.2 ,. Temperature: 5-35 C तापमान: 5-35 सी

भंडारण तापमान: 0-40 सी

2.3.6.3 आर्द्रता 30-80% लेकिन संक्षेपण नहीं।

2.3.6.4 कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं।

2.3.6.5 उपकरण रंग आवश्यकताएँ: पार्टी ए, कंप्यूटर ग्रे द्वारा प्रदान की गई रंग प्लेट या रंग संख्या के अनुसार।

2.4। रोलर प्रेस

२.४.१ 2.4उपकरणो अवलोकन

The equipment is mainly used to improve the precision of slurry-drawn plates, improve the surface uniformity and surface finish of sintered plates. उपकरण का उपयोग मुख्य रूप से घोल की प्लेटों की शुद्धता में सुधार करने के लिए किया जाता है, सतह की एकरूपता और sintered प्लेटों की सतह खत्म में सुधार करता है। The tolerance of plate thickness can be controlled at (+0.01 mm) to ensure the quality of plates. प्लेट की गुणवत्ता सुनिश्चित करने के लिए प्लेट की मोटाई की सहिष्णुता (+0.01 मिमी) को नियंत्रित किया जा सकता है।

2.4.2 उत्पादन प्रक्रिया आवश्यकताओं

2.4.2.1 रोल आकार: 300X450 मिमी, 0-400 मिमी, मोटाई 5 मिमी के लिए उपयुक्त।

2.4.2.2 रोल की प्रभावी कार्य चौड़ाई: 400 मिमी।

2.4.2.3 Roll hardness: > HRC64 roll hardness layer thickness: > 12mm; 2.4.2.3 रोल कठोरता:> HRC64 रोल कठोरता परत मोटाई:> 12 मिमी; hard chromium plated surface, at least three times grinding. हार्ड क्रोमियम मढ़वाया सतह, कम से कम तीन बार पीस।

2.4.2.4 रोल सटीकता: सक्रिय रोल और संचालित रोल की बेलनाकार छलांग 0.005 मिमी है, दो रोल की कुल्हाड़ियों के समानांतर 0.006 मिमी है, और उत्पाद परिशुद्धता <0.02 मिमी के भीतर है।

2.4.2.5 रोल सतह खुरदरापन: रा = 0.8।

2.4.2.6 रोल निकासी समायोजन: 0 ~ 2 मिमी (0 से 1 मिमी डायल गेज के साथ विशेष आवश्यकताओं के बिना)।

2.4.2.7 पूरी मशीन की शक्ति 4KW है और 3KW सामान्य रूप से काम कर रही है।

2.4.2.8 वापस लेने योग्य डिवाइस को स्वतंत्र रूप से पहले और बाद में रखा जा सकता है (स्वचालित लाइन इस उपकरण से सुसज्जित नहीं है)।

2.4.3 रचनाएं रचना

2.4.4। समारोह सूचकांक इकाई

The equipment is composed of unwinding component (optional), roll assembly, unwinding component (optional), and electrical control system. उपकरण अनइंडिंग कंपोनेंट (वैकल्पिक), रोल असेंबली, अनइंडिंग कंपोनेंट (वैकल्पिक) और इलेक्ट्रिकल कंट्रोल सिस्टम से बना होता है। The whole machine is as follows: the length of the whole machine is 27500mm, the width is 1100mm, and the height is 1100mm. पूरी मशीन इस प्रकार है: पूरी मशीन की लंबाई 27500 मिमी, चौड़ाई 1100 मिमी और ऊंचाई 1100 मिमी है। The color of the paint is white or designated पेंट का रंग सफेद या नामित है

ग्राहकों द्वारा

।

2.4.4.1 Rack system: welded by 4080 sides, solid and reliable. 2.4.4.1 रैक प्रणाली: 4080 पक्षों द्वारा वेल्डेड, ठोस और विश्वसनीय। Substrate thickness 30mm, surface phosphating black treatment. सब्सट्रेट मोटाई 30 मिमी, सतह phosphating काले उपचार।

2.4.4.2 Data collection system: Keynes online measurement system is used to monitor the rolling clearance in real time and feedback to the system. 2.4.4.2 डेटा संग्रह प्रणाली: कीन्स ऑनलाइन माप प्रणाली का उपयोग वास्तविक समय में रोलिंग क्लीयरेंस पर नज़र रखने और सिस्टम की प्रतिक्रिया के लिए किया जाता है। The oil pressure system monitors the pressure data in real time and actively feedback data. तेल दबाव प्रणाली वास्तविक समय में सक्रिय रूप से प्रतिक्रिया डेटा पर दबाव डेटा की निगरानी करती है।

2.4.4.3 The roller assembly consists of frame, driving roller, driven roller, motor and so on. 2.4.4.3 रोलर असेंबली में फ्रेम, ड्राइविंग रोलर, चालित रोलर, मोटर और इतने पर होते हैं। Hard chrome plating on roller surface. रोलर सतह पर हार्ड क्रोम चढ़ाना। Roll hardness layer thickness: > 4mm; रोल कठोरता परत की मोटाई:> 4 मिमी; hard chromium plating on surface, at least more than 3 times grinding. हार्ड क्रोमियम सतह पर चढ़ाना, कम से कम 3 से अधिक बार पीस।

2.4.4.4,Cache system: The power-free caching mechanism is adopted. 2.4.4.4, कैश सिस्टम: पावर-फ्री कैशिंग तंत्र को अपनाया जाता है। When the steel strip is used up and needs to be replaced, the caching mechanism functions and is replaced manually to realize uninterrupted Production जब स्टील स्ट्रिप का उपयोग किया जाता है और इसे बदलने की आवश्यकता होती है, तो कैशिंग तंत्र कार्य करता है और इसे निर्बाध उत्पादन का एहसास करने के लिए मैन्युअल रूप से प्रतिस्थापित किया जाता है

2.4.4.4 घुमावदार घटक: ट्रे प्राप्त करने से, मोटर में गिरावट, स्टील प्लेट वेल्डिंग रैक, आदि।

2.4.4.5 Control electrical system: The machine is equipped with electrical board independently, leakage switch, DC stability power supply and other power circuit components, PLC for control, relay device and so on. 2.4.4.5 नियंत्रण विद्युत प्रणाली: मशीन स्वतंत्र रूप से विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण के लिए पीएलसी, रिले डिवाइस और इतने पर सुसज्जित है। The connector is connected to the external terminal, using connectors and terminal blocks. कनेक्टर और टर्मिनल ब्लॉकों का उपयोग करके कनेक्टर बाहरी टर्मिनल से जुड़ा हुआ है। PLC adopts OMRON. पीएलसी ने OMRON को अपनाया। The ceiling part of the power cable has perforation. पावर केबल के छत के हिस्से में वेध है। The cables and air pipes between other equipments are distributed and arranged at the lower part. अन्य उपकरणों के बीच केबल और हवा के पाइप निचले हिस्से में वितरित और व्यवस्थित होते हैं।

2.4।5। ऊर्जा का माध्यम

2.4.5.1 बिजली की आपूर्ति

2.4.5.1.1 Voltage AC380V, three phase, frequency 50HZ; 2.4.5.1.1 वोल्टेज AC380V, तीन चरण, आवृत्ति 50HZ; voltage fluctuation less than + 10%. वोल्टेज में उतार-चढ़ाव + 10% से कम है। Power 4KW. पावर 4KW।

2.4.5.2.atmosphere

२.४.५.२.१ दबाव ०. 0.6 ~ ०.६ एमपा, स्वच्छ संपीड़ित हवा।

२.४.५.२.२ यातायात १० एल / मिनट।

2.3.5.6, लेजर मोटाई नापने का यंत्र

2.3.5.6.1 पैरामीटर तालिका

2.3.5.6.1.1, सी फ्रेम स्कैनिंग स्ट्रोक: 350 मिमी से कम

2.3.5.6.1.2, सब्सट्रेट की चौड़ाई: 300 मिमी से कम

2.3.5.6.1.3, ध्रुवीय प्लेटों की गति: 20 मी / मिनट से कम

2.3.5.6.1.4, मोटाई माप सीमा: 5 मिमी से कम

2.3.5.6.1.5, सी फ्रेम स्कैनिंग गति: 200 मिमी / एस से कम

2.3.5.6.1.6, मोटाई संकल्प: 0.1 एम

2.3.5.6.1.7, पुनरावृत्ति सटीकता: <+/- 1.0 उम (दोहराव / स्थिरता परीक्षण: निरंतर 2-घंटे दोहराए जाने वाले चक्र का मतलब या ध्रुवीय प्लेटों की आंचलिक माध्य सीमा <+/- 3 डेल्टा स्तर की सीमा में 1.0 um)

2.3.5.6.1.8, सिस्टम माप आवृत्ति:> 1kHz

2.3.5.6.1.9, इनपुट शक्ति: 220 +/- 10% वीएसी 50 हर्ट्ज 10 ए

2.3.5.6.1.10, अधिकतम शक्ति: 1KW से कम

2.3.5.6.1.11, लेजर तरंग दैर्ध्य: 650 एनएम दृश्यमान लेजर 2 बी स्तर (ऑप्टिकल पथ के साथ सीधे देखने और ऑप्टिकल उपकरणों के साथ निरीक्षण करने की अनुमति नहीं है)।

2.3.5.6.1.12, लेजर शक्ति: अधिकतम 4.8 mW

2.3.5.6.1.13, आउटपुट: औद्योगिक नेटवर्क

2.3.5.6.1.14, प्रक्रिया डेटा भंडारण, नेटवर्क संचार इंटरफ़ेस आरक्षण

2.3.5.6.2, संरचनात्मक विवरण

2.3.5.6.2.1 विवरण और यांत्रिक संरचना का मानक

2.3.5.6.2.2 विवरण और स्कैनर संरचना का मानक

2.3.5.6.2.3 विद्युत अलमारियाँ, सॉफ्टवेयर विनिर्देश और मानक

2.3.5.6.3 स्केच मैप

2.3.5.7।3, कार्यात्मक विवरण

2.3.5.7।3.1 मुख्य नियंत्रण इंटरफ़ेस और पांच लाइन चार्ट नियंत्रण निर्देश (योजनाबद्ध, अंतिम वितरण सॉफ़्टवेयर)।

स्पष्टीकरण: उत्पाद की प्रक्रिया द्वारा निर्धारित की जाने वाली मोटाई विनिर्देशों के मिडलाइन और ऊपरी और निचले सीमाओं के ग्रे गुणवत्ता बैंड के अलावा, एक प्रीसेट अलार्म लाइन (लाल) को मोटाई सीमा के 5-लाइन नियंत्रण चार्ट बनाने के लिए जोड़ा जाता है।

2.3.5.7।3.2 फिक्स्ड प्वाइंट माप और बढ़त विस्तार निरीक्षण (योजना के रूप में वास्तविक वितरण सॉफ्टवेयर के साथ योजनाबद्ध आरेख)।

विवरण: निश्चित-बिंदु माप का मतलब है कि सी फ्रेम एक निश्चित स्थिति पर तय किया गया है और ध्रुवीय प्लेट को वाई-अक्ष दिशा में आवधिक लाइन स्कैनिंग द्वारा मापा जाता है, अर्थात वाई-अक्ष अनुदैर्ध्य स्कैनिंग मोटाई माप।

2.3.5.7।3.3 डेटा भंडारण और वॉल्यूमेटा का एसपीसी विश्लेषण

Description: Data is saved in a thickness data folder with a minimum resolution of 1 mm polar width; विवरण: डेटा को 1 मिमी ध्रुवीय चौड़ाई के न्यूनतम रिज़ॉल्यूशन के साथ मोटाई डेटा फ़ोल्डर में सहेजा जाता है; data is saved in the data folder of the PC hard disk directory and saved in Excel documentformat. डेटा पीसी हार्ड डिस्क निर्देशिका के डेटा फ़ोल्डर में सहेजा गया है और एक्सेल डॉक्यूमेंटफॉर्म में सहेजा गया है।

विवरण: एसपीसी विश्लेषण सॉफ्टवेयर सांख्यिकीय नमूने एक चक्र (प्रत्येक स्कैन) के प्रत्येक खंड के लिए या एकल चक्र के अनुदैर्ध्य अंतराल सीमा का मतलब है।

2.3.5.7।3.4 अन्य मुख्य कार्य:

The system calibration is a set of automatic actuators. सिस्टम कैलिब्रेशन स्वचालित एक्चुएटर्स का एक सेट है। When the C-frame is at the starting position (or the calibration position), the standard thickness block automatically calibrates the laser measuring system. जब सी-फ्रेम प्रारंभिक स्थिति (या अंशांकन स्थिति) पर होता है, तो मानक मोटाई ब्लॉक स्वचालित रूप से लेजर माप प्रणाली को कैलिब्रेट करता है। This automatic calibration process will solve the small size change of the C-frame caused by the change of ambient temperature and structural stress. यह स्वचालित अंशांकन प्रक्रिया परिवेश के तापमान और संरचनात्मक तनाव के परिवर्तन के कारण सी-फ्रेम के छोटे आकार के परिवर्तन को हल करेगी।

एसएलजी 350 ईथरनेट इंटरफेस के माध्यम से निर्दिष्ट रजिस्टरों को सॉकेट फॉर्म या एमसी प्रोटोकॉल में लिख सकता है।

प्रणाली स्वचालित ओवरशूट अलार्म फ़ंक्शन, ध्वनि और प्रकाश अलार्म प्रदान करती है और अलार्म स्थिति वैकल्पिक है।

The system has the function of real-time recording work of length/temperature/humidity of auto-process pole reel, which greatly facilitates users'application of traceability of production process data. इस प्रणाली में ऑटो-प्रोसेस पोल रील की लंबाई / तापमान / आर्द्रता के वास्तविक समय रिकॉर्डिंग कार्य का कार्य है, जो उत्पादन प्रक्रिया डेटा के ट्रैसेबिलिटी के उपयोगकर्ताओं को जोड़ने की सुविधा प्रदान करता है। The length encoder is installed on the side of the guide roll to measure the length of the strip. पट्टी की लंबाई को मापने के लिए गाइड रोल के किनारे लंबाई एनकोडर स्थापित किया गया है। A group of temperature and humidity sensors are installed in the C frame to synchronously measure and record the environmental temperature and humidity during the process. तापमान और आर्द्रता सेंसर का एक समूह प्रक्रिया के दौरान पर्यावरण के तापमान और आर्द्रता को समकालिक रूप से मापने और रिकॉर्ड करने के लिए सी फ्रेम में स्थापित होता है।

प्रणाली स्वचालित गैस उड़ाने वाले उपकरण, स्वचालित उड़ाने वाले अंशांकन फिल्म और निचले लेजर लेंस ग्लास गिरने वाली राख से सुसज्जित है।

नियंत्रण प्रणाली दो-स्तरीय डिज़ाइन, पीएलसी सर्वो मोशन नियंत्रण और अकेले काम करने वाले पीसी को अपनाती है, जो बड़े पैमाने पर उत्पादन मोटाई के डेटा को प्रदर्शित और सहेज सकती है, पूछताछ और ट्रेसिंग की सुविधा दे सकती है, और डेटाबेस और अन्य सूचना प्रबंधन प्रणालियों तक पहुँचने के लिए नेटवर्क डेटा लिंक के उपयोग की सुविधा प्रदान कर सकती है ( जैसे MES प्रणाली)।

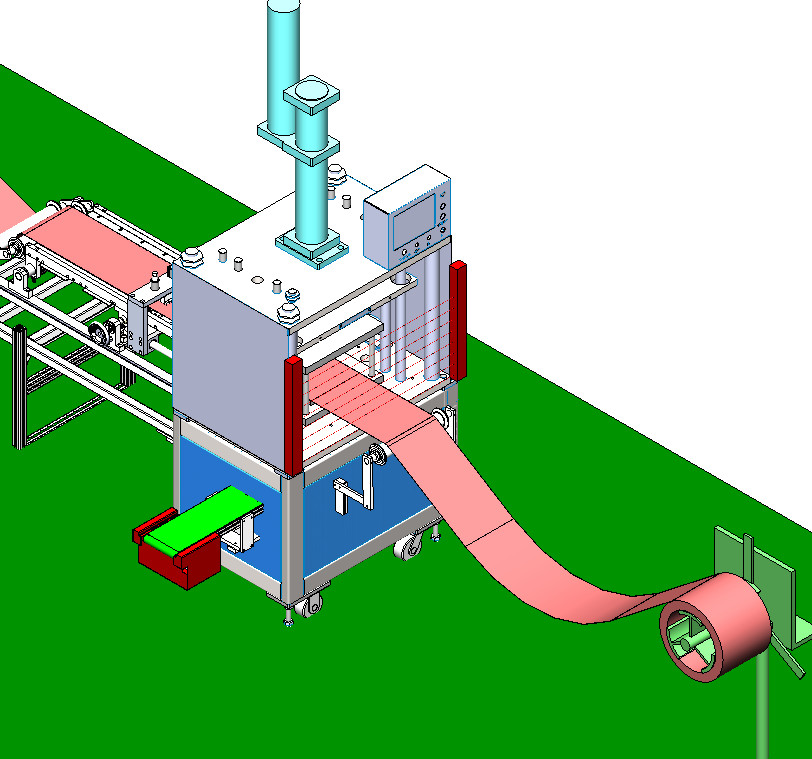

2.5। पंचिंग मशीन

2.5.1, उपकरण अवलोकन

This machine is a pulping and punching equipment. यह मशीन एक लुगदी और छिद्रण उपकरण है। The machine is initially fed into the feeding belt by the rolling machine and adjusted to a suitable position. मशीन को शुरू में रोलिंग मशीन द्वारा फीडिंग बेल्ट में खिलाया जाता है और एक उपयुक्त स्थिति में समायोजित किया जाता है। After starting the machine, it enters the automatic working state.2.5.2,Specification and performance of punching machine मशीन शुरू करने के बाद, यह स्वचालित काम करने की स्थिति में प्रवेश करता है। 25.2, पंचिंग मशीन की विशिष्टता और प्रदर्शन

2.5.2.1,This machine is a special equipment for punching and cutting of polar plates. 2.5.2.1, यह मशीन ध्रुवीय प्लेटों के छिद्रण और काटने के लिए एक विशेष उपकरण है। It requires safe and simple operation. इसके लिए सुरक्षित और सरल ऑपरेशन की आवश्यकता होती है। The design of operation table is convenient for dust removal or brush cleaning. ऑपरेशन टेबल का डिज़ाइन धूल हटाने या ब्रश की सफाई के लिए सुविधाजनक है।

2.5.2.2, छिद्रण के बाद, सामग्री पट्टी में समतल किनारे और कोने होने चाहिए, कोई भी झूलता हुआ, गड़गड़ाहट और झुर्रियां नहीं होनी चाहिए, और ध्रुवीय विमान के लिए लंबवत ऊंचाई 0.08 मिमी से कम होनी चाहिए।

2.5.2.3,The maximum width of material strip can be 400 mm, and the punching length can be adjusted from 10 to 200 mm. 2.5.2.3, सामग्री पट्टी की अधिकतम चौड़ाई 400 मिमी हो सकती है, और छिद्रण लंबाई 10 से 200 मिमी तक समायोजित की जा सकती है। The dimension deviation of material strip after punching is less than or equal to 0.10 mm, and the thickness of material strip can be treated is 0.15 to 1.5 mm. छिद्रण के बाद सामग्री पट्टी का आयाम विचलन 0.10 मिमी से कम या उसके बराबर है, और सामग्री पट्टी की मोटाई का इलाज 0.15 से 1.5 मिमी हो सकता है।

2.5.2.4, 100 * 100 मिमी के आयताकार पोल के छिद्रित होने के बाद, पोल के टुकड़े का विकर्ण विचलन 0.20 मिमी से कम या उसके बराबर होता है।

2.5.2.5, जब पंचिंग की लंबाई 20 मिमी से अधिक हो, तो पंचिंग गति 20 गुना / मिनट से कम नहीं होती है।

2.5.2.6, उपकरण लाइन पर या स्टैंड-अलोन पर काम कर सकते हैं।

2.5.3, उपकरण समारोह सूचकांक इकाई

यह उपकरण मुख्य रूप से रैक सिस्टम, ड्राइव सिस्टम, पंचिंग सिस्टम और चार्जिंग सिस्टम से बना है।

2.5.3.1, ड्राइव सिस्टम: ऑटोमैटिक फीडिंग मैकेनिज्म, क्लैंपिंग पोल पीस ऑटोमैटिक फीडिंग, फीडिंग लेंथ को टच में सेट किया जा सकता है।

2.5.3.2,Punching system: After the drive system is fed with a fixed length, the pneumatic-hydraulic booster cylinder drives the die to punch. 2.5.3.2, पंचिंग सिस्टम: ड्राइव सिस्टम को एक निश्चित लंबाई के साथ खिलाए जाने के बाद, न्युमेटिक-हाइड्रोलिक बूस्टर सिलेंडर डाई टू पंच को ड्राइव करता है। The die is made of tungsten steel, with a long service life of 1 million times. डाई टंगस्टन स्टील से बना है, जिसमें 1 मिलियन गुना लंबी सेवा जीवन है।

2.5.3.3, रिसीविंग सिस्टम: मरने के तहत बेल्ट कन्वेयर बेल्ट, छिद्रण के बाद, पोल टुकड़ा स्वचालित रूप से कन्वेयर बेल्ट पर गिरता है, और स्वचालित रूप से उपकरण को बताता है।

2.5.3.4, अपशिष्ट संग्रह प्रणाली: मोटर स्वचालित रूप से घूमती है और लुढ़कती है, और छिद्रण के बाद स्वचालित रूप से अपशिष्ट बेल्ट एकत्र करती है।

2.5.3.5,Electrical system: The machine is equipped with electrical board independently, leakage switch, DC stability power supply and other power circuit components, PLC for control, relay device and so on. 2.5.3.5, विद्युत प्रणाली: मशीन स्वतंत्र रूप से विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण के लिए पीएलसी, रिले डिवाइस और इतने पर सुसज्जित है। The connector is connected to the external terminal, using connectors and terminal blocks. कनेक्टर और टर्मिनल ब्लॉकों का उपयोग करके कनेक्टर बाहरी टर्मिनल से जुड़ा हुआ है। PLC adopts OMRON. पीएलसी ने OMRON को अपनाया। The ceiling part of the power cable has perforation. पावर केबल के छत के हिस्से में वेध है। The cables and air pipes between other equipments are distributed and arranged at the lower part. अन्य उपकरणों के बीच केबल और हवा के पाइप निचले हिस्से में वितरित और व्यवस्थित होते हैं।

2.5.4,ऊर्जा का माध्यम

2.5.4.1 बिजली की आपूर्ति

2.5.4.1.1 Voltage AC380V, three phase, frequency 50HZ; 2.5.4.1.1 वोल्टेज AC380V, तीन चरण, आवृत्ति 50HZ; voltage fluctuation less than + 10%. वोल्टेज में उतार-चढ़ाव + 10% से कम है। Power 4KW. पावर 4KW।

2.5.4.2.atmosphere

2.5.4.2.1 दबाव 0.4 ~ 0.6Mpa, शुष्क संपीड़ित हवा को साफ करें।

2.5.4.2.2 ट्रैफ़िक 10L / मिनट।

2.6, पोल पीस डिटेक्टर।

2.6.1। बैटरी पोल टुकड़ा गुणवत्ता निरीक्षण मशीन के लिए डिजाइन आवश्यकताओं:

2.6.1. 2.6.1। This equipment is based on the quality inspection requirements of sintered battery plate provided by Sichuan Changhong power supply customers. यह उपकरण सिचुआन Changhong बिजली आपूर्ति ग्राहकों द्वारा प्रदान की गई sintered बैटरी प्लेट की गुणवत्ता निरीक्षण आवश्यकताओं पर आधारित है। The battery plate inspector is designed and manufactured. बैटरी प्लेट इंस्पेक्टर को डिजाइन और निर्मित किया जाता है। Using the principle of CCD imaging, the powdered, scratched, cracked and sampled poles with surface quality problems are selected, and the qualified products are collected in the material box. सीसीडी इमेजिंग के सिद्धांत का उपयोग करते हुए, सतह की गुणवत्ता की समस्याओं के साथ पाउडर, खरोंच, फटा और नमूने का चयन किया जाता है, और योग्य उत्पादों को सामग्री बॉक्स में एकत्र किया जाता है।

2.6.1.2. 2.6.1.2। Technological process: तकनीकी प्रक्रिया:

2.6.1.3. 2.6.1.3। Battery capacity tester, production capacity and process parameters: plate production speed 20 /min adjustable. बैटरी क्षमता परीक्षक, उत्पादन क्षमता और प्रक्रिया पैरामीटर: प्लेट उत्पादन की गति 20 / मिनट समायोज्य।

2.6.1.4. 2.6.1.4। Schematic diagram of equipment उपकरण का योजनाबद्ध आरेख

2.6.2. 2.6.2। Main configuration of equipment उपकरणों का मुख्य विन्यास

2.6.3． 2.6.3। Technical parameters of equipment उपकरण के तकनीकी पैरामीटर

2.6.4। मुख्य उपकरण भागों

The device mainly uses the principle of CCD imaging to magnify the surface of the polar plate and compare it with the standard polar plate to judge whether it is qualified or not. डिवाइस मुख्य रूप से ध्रुवीय प्लेट की सतह को बड़ा करने के लिए सीसीडी इमेजिंग के सिद्धांत का उपयोग करता है और यह मानक ध्रुवीय प्लेट के साथ तुलना करने के लिए निर्धारित करता है कि यह योग्य है या नहीं। When there is no pole piece, the material box can be automatically switched. जब कोई पोल टुकड़ा नहीं होता है, तो सामग्री बॉक्स को स्वचालित रूप से स्विच किया जा सकता है। After the manipulator sucks the pole piece from the material box, it rotates 90 degrees. जोड़तोड़ के बाद सामग्री के बक्से से पोल का टुकड़ा चूसता है, यह 90 डिग्री घूमता है। The CCD detects the bottom of the pole piece, rotates 90 degrees. सीसीडी ध्रुव के तल का पता लगाता है, 90 डिग्री घूमता है। The qualified product is put into the clamp on the conveyor belt, and drives the pole piece into the upper detection station, rotates 90 degrees again. योग्य उत्पाद को कन्वेयर बेल्ट पर क्लैंप में डाल दिया जाता है, और पोल के टुकड़े को ऊपरी डिटेक्शन स्टेशन में ड्राइव किया जाता है, फिर से 90 डिग्री घूमता है। The unqualified product is put into the waste box. अयोग्य उत्पाद को कचरे के डिब्बे में डाल दिया जाता है। Qualified products continue to move to the upper detection station on the conveyor belt, and after detection, they are automatically fed to the blanking station. योग्य उत्पाद कन्वेयर बेल्ट पर ऊपरी डिटेक्शन स्टेशन पर जाना जारी रखते हैं, और पता लगाने के बाद, वे स्वचालित रूप से ब्लैंकिंग स्टेशन को खिलाए जाते हैं। Qualified products are put into the material box, and unqualified products are put into the wastebox योग्य उत्पादों को सामग्री बॉक्स में डाल दिया जाता है, और अयोग्य उत्पादों को अपशिष्ट पदार्थ में डाल दिया जाता है

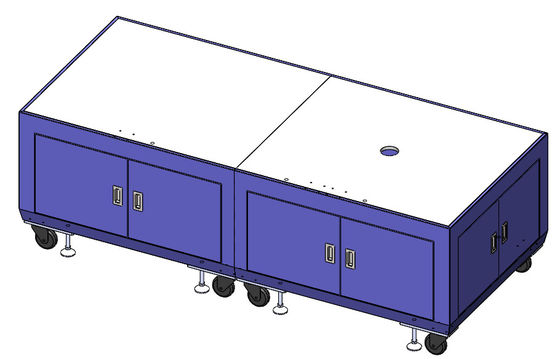

2.6.4.1 Frame system: 4080 square through welding, solid and reliable, the appearance of sheet metal seal, can effectively prevent dust from entering, the internal frame for electrical appliances, pneumatic components installation controls, using pneumatic and electrical installation separately. 2.6.4.1 फ़्रेम सिस्टम: वेल्डिंग, ठोस और विश्वसनीय के माध्यम से 4080 वर्ग, शीट मेटल सील की उपस्थिति, धूल को प्रभावी रूप से प्रवेश करने से रोक सकती है, बिजली के उपकरणों के लिए आंतरिक फ्रेम, वायवीय घटकों की स्थापना नियंत्रण, वायवीय और विद्युत स्थापना का अलग से उपयोग कर सकती है। The base plate is 20mm thick steel plate, surface chrome plating treatment. बेस प्लेट 20 मिमी मोटी स्टील प्लेट, सतह क्रोम चढ़ाना उपचार है।

2.6.4.2. 2.6.4.2। Feeding and blanking system: using laminating machine, general material box of sorting machine, duplex exchange, uninterrupted production is realized. फीडिंग और कंबलिंग सिस्टम: लैमिनेटिंग मशीन, सॉर्टिंग मशीन के सामान्य सामग्री बॉक्स, डुप्लेक्स एक्सचेंज, निर्बाध उत्पादन का उपयोग करने का एहसास होता है। The bottom of the material box is equipped with missing material sensor, which can alarm automatically when there is no material, and switch the material box automatically. मटेरियल बॉक्स का निचला भाग मटेरियल सेंसर से लैस है, जो कि मटेरियल न होने पर अपने आप अलार्म हो सकता है और मटेरियल बॉक्स को अपने आप स्विच कर सकता है।

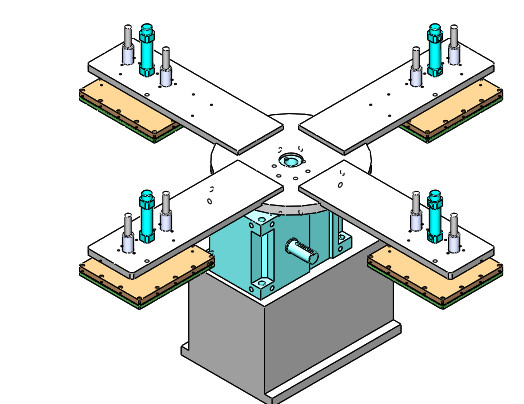

2.6.4.4, रोटरी फीडिंग मैनिप्युलेटर सिस्टम: 4-पोज़िशन रोटरी प्रिसिजन कैम कैम डिवाइडर, 1-पोज़िशन पोलर शीट फीडिंग, 2-पोज़िशन सीसीडी डिटेक्शन, 3-पोजीशन योग्य प्रोडक्ट्स इन द कंवायर बेल्ट क्लैंप, 4-पोजिशन अनक्वालिफाइड प्रोडक्ट्स इन द वेस्ट बॉक्स ।

2.6.4.5Conveyor बेल्ट सिस्टम: इमदादी मोटर तय दूरी तक जाने के लिए कन्वेयर बेल्ट चलाती है, और कन्वेयर बेल्ट जुड़नार से सुसज्जित है, जो प्रभावी रूप से डंडे का पता लगा सकता है।

2.6.4.6. 2.6.4.6। Cutting manipulator system: Servo motor or rodless cylinder drives the sucker manipulator to move on the guide rail, and automatically sucks up the poles and puts them into the corresponding material box कटिंग मैनिपुलेटर सिस्टम: सर्वो मोटर या रॉडलेस सिलेंडर, गाइड रेल पर जाने के लिए चूसने वाला मैनिपुलेटर ड्राइव करता है, और स्वचालित रूप से डंडे को चूसता है और उन्हें संबंधित सामग्री बॉक्स में डालता है।

.2.6.4.7. .2.6.4.7। On the cover system: the sheet metal welding structure, beautiful shape, unique seal structure design, effectively prevent the dust falling into the device. कवर प्रणाली पर: शीट धातु वेल्डिंग संरचना, सुंदर आकार, अद्वितीय सील संरचना डिजाइन, प्रभावी रूप से डिवाइस में गिरने वाली धूल को रोकते हैं।

2.6।5Environmental आवश्यकताओं

कृपया निम्न ऊर्जा माध्यम प्रदान करें।

2.6.5.1 बिजली की आपूर्ति

2.6.5.1.1 वोल्ट AC220V + 10%

2.6.5.1.2 आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज है

2.6.5.2,. 2.6.5.2 ,. Temperature: 5-35 C तापमान: 5-35 सी

भंडारण तापमान: 0-40 सी

2.6.5.3, गैस स्रोत: 0.4-0.6MPa

2.6.5.4 आर्द्रता 30-80% लेकिन संक्षेपण नहीं।

2.6.5.5 कोई संक्षारक गैस, तरल या विस्फोटक गैस ।.2.6.5.6 उपकरण रंग आवश्यकताएँ: पार्टी ए द्वारा प्रदान की गई रंग प्लेट या रंग संख्या के अनुसार, कंप्यूटर सफेद है।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
