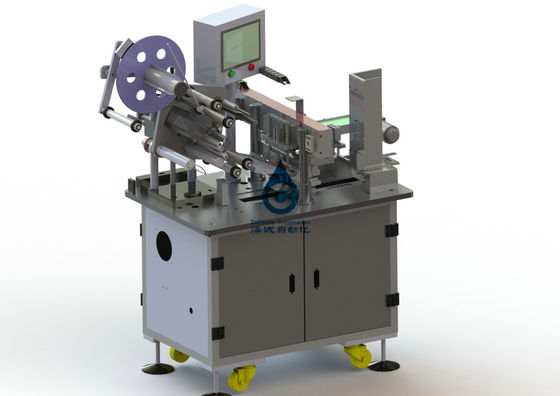

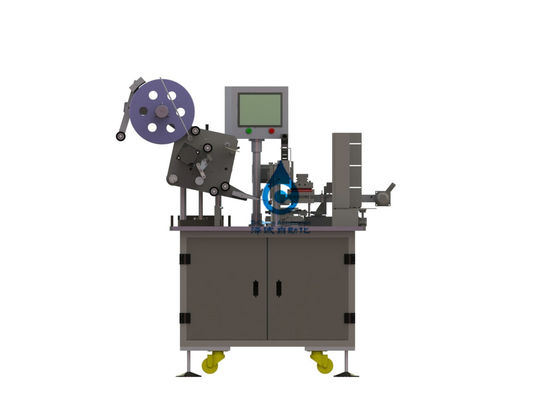

सूखी बैटरी प्लेट खींचने के लिए स्वचालित लिथियम आयन बैटरी उत्पादन लाइन
1. यह उपकरण निकल-हाइड्रोजन और आयरन-निकल बैटरी प्लेट हेयर जर्म की उत्पादन लाइन की तकनीकी डिजाइन आवश्यकताओं पर आधारित है।उद्योग 4.0 के आधार पर, बैटरी प्लेट हेयर जर्म की बुद्धिमान पूर्ण-स्वचालित उत्पादन लाइन को डिज़ाइन और निर्मित किया गया है।उत्पादन लाइन में वैक्यूम मिक्सर, टर्नओवर बैरल, स्वचालित घोल कन्वेयर, पल्पिंग मशीन, रोलर प्रेस, स्वचालित ऑनलाइन मोटाई मापने की मशीन और पंचिंग मशीन शामिल हैं।पोलर पीस के लिए ऑटोमैटिक डिटेक्टिंग मशीन और वेस्ट के लिए ऑटोमैटिक वाइंडिंग मशीन।
लिथियम आयन बैटरी उत्पादन लाइन सूखी बैटरी प्लेट खींचने के लिए स्वचालित उत्पादन लाइन
3.5.उपकरण के मुख्य घटक

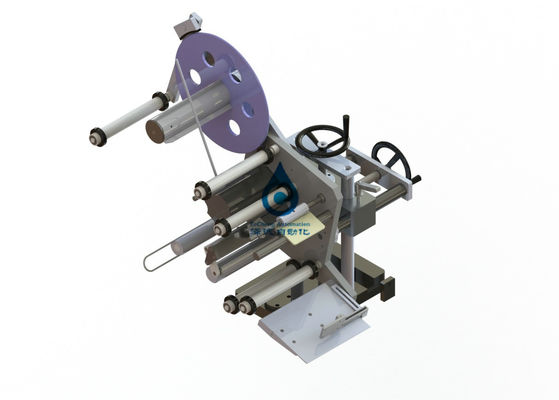

2.3.5.1 रिवाइंडिंग सिस्टम: यह मोटर, टर्नटेबल, प्रॉक्सिमिटी स्विच आदि से बना होता है।इसकी संरचना सरल और व्यावहारिक है।तीन-लोब समर्थन को एक ही समय में वापस लिया और वापस लिया जा सकता है।निकटता स्विच द्वारा मोटर को स्वचालित रूप से रिवाइंड किया जा सकता है।अनइंडिंग 450 मिमी का अधिकतम व्यास।
2.3.5.2, स्टोरेज बॉक्स असेंबली: टर्नओवर बैरल को फीडिंग पोजीशन पर मैन्युअल रूप से पुश करें, हाइड्रोलिक सिस्टम स्वचालित रूप से टर्नओवर बैरल को उठाता है, इंटरफ़ेस को जोड़ता है, और उच्च चिपचिपाहट पंप स्वचालित रूप से स्लरी को तिरछा हॉपर में डाल देता है।स्तर सेंसर स्थिति का पता लगाने के बाद, संदेश पंप बंद हो जाता है और स्टील बेल्ट घोल से होकर गुजरता है।
2.3.5.3।प्रेसिजन स्क्रैपिंग सिस्टम: यह तंत्र मुख्य रूप से स्क्रैपर मैकेनिज्म, स्टील बेल्ट लेवलिंग मैकेनिज्म, ब्लैंक मैकेनिज्म, बेस और अन्य सिस्टम से बना है।
2.3.5.3.1 खुरचनी प्लेट तंत्र: तंत्र में खुरचनी बोर्ड, खुरचनी बोर्ड की सीधीता 0.005 मिमी होती है।
2.3.5.3.2 ब्लैंक रिटेनिंग मैकेनिज्म: यह मैकेनिज्म मुख्य रूप से स्क्रेपर और प्रेशर प्लेट से बना होता है।जरूरत के हिसाब से खुरचनी का आकार 23.5 मिमी और 31 मिमी, दो चौड़ाई के आकार का होता है।
2.3.5.3.3 स्टील स्ट्रिप लेवलिंग मैकेनिज्म: यह सुनिश्चित करने के लिए कि स्क्रैपिंग के दौरान स्टील स्ट्रिप को समतल किया जाता है, स्टील स्ट्रिप को आकार देने और समतल करने के लिए स्क्रैपर प्लेट के नीचे तंत्र स्थापित किया जाता है।
2.3.5.3.4 आधार, तंत्र मुख्य रूप से बेस प्लेट और पोजीशनिंग पिन से बना है।पोजिशनिंग पिन यह सुनिश्चित करता है कि स्टील स्ट्रिप पहनना, लोड और अनलोड करना आसान है, और ऑपरेशन सरल है।
2.3.5.4, सुखाने वाला घटक: यह संरचनात्मक स्टील, संरचनात्मक स्टील प्लेट, कठोर एल्यूमीनियम सिलिकेट फाइबर इन्सुलेशन सामग्री, हीटिंग पाइप, इन्फ्रारेड डिवाइस, तापमान नियंत्रक, बड़ा पहिया आदि से बना है।गुणवत्ता सुनिश्चित करने के लिए प्रत्येक अनुभाग तापमान को स्वतंत्र रूप से नियंत्रित किया जाता है।
2.3.5.5, सुधारात्मक घटक: सर्वो मोटर, स्क्रू रॉड तंत्र, लेजर प्रारंभ करनेवाला और रोलर एक अच्छा सुधारात्मक प्रभाव बनाते हैं।
कृत्रिम ऊंचाई सुधार ऑपरेशन के खतरे के अलावा।जब लेजर सेंसर स्टील स्ट्रिप ऑफसेट को महसूस करता है, तो सर्वो मोटर घूमता है।
स्क्रू रोलर के एक्सल को ऑफसेट करने के लिए ड्राइव करता है ताकि रोलर की कुल्हाड़ियों को पहिया की कुल्हाड़ियों के समानांतर रखा जाए, ताकि स्टील की पट्टी आसानी से असेंबली में प्रवेश कर सके और स्टील को कम किया जा सके।
महत्वपूर्ण तापमान पर विकृत करना आसान है।
2.3.5.7, स्वचालित घोल संदेश प्रणाली: टर्नओवर बाल्टी को स्वचालित लिफ्ट ट्रक में मैन्युअल रूप से धकेलें, बकल को लॉक करें और टर्नओवर को चालू करें।
बाल्टी तय हो गई है, लिफ्ट ट्रक उगता है, और बाल्टी बैरल संयुक्त और उच्च चिपचिपापन पंप पाइपलाइन के बीच इंटरफेस मैन्युअल रूप से ब्यूटेड और लॉक है।स्लरी टैंक में पास
जब सेंसर पता लगाता है कि घोल सेट तरल स्तर से नीचे है, तो यह स्वचालित रूप से उच्च चिपचिपाहट पंप शुरू करता है, स्वचालित रूप से घोल को स्थानांतरित करता है, और सेट तरल स्तर तक पहुंच जाता है।
सेंसर प्रेरण, उच्च चिपचिपापन पंप ऑपरेशन स्वचालित रूप से स्लरी को स्लरी टैंक में स्थानांतरित करता है।
उच्च चिपचिपापन पंप का कार्य सिद्धांत और संरचना
2.3.5.7．1 उच्च चिपचिपापन पंप का कार्य सिद्धांत: आंतरिक दांतों के साथ ड्राइव गियर (बाहरी रोटर) आंतरिक रोटर को एक ही दिशा में बंद पंप बॉडी में घुमाने के लिए प्रेरित करता है, और पंप बॉडी और फ्रंट कवर की वर्धमान प्लेट अलग हो जाती है डिस्चार्ज पोर्ट से सक्शन पोर्ट।घूर्णन करते समय, चूषण बंदरगाह पर एक नकारात्मक दबाव बनता है, और तरल को चूसा जाता है। रोटर तरल को डिस्चार्ज पोर्ट पर ले जाता है और तरल परिवहन को पूरा करने के लिए दबाव में पंप बॉडी को डिस्चार्ज करता है।
2.3.5.7．2 उच्च चिपचिपापन पंप संरचना: उच्च चिपचिपापन पंप में मुख्य रूप से आंतरिक और बाहरी रोटर, शाफ्ट, पंप बॉडी, फ्रंट कवर, ब्रैकेट, सील, असर आदि होते हैं।सील दो प्रकार की होती है: मैकेनिकल सील और पैकिंग सील।उच्च तापमान, उच्च चिपचिपाहट और मजबूत संक्षारण वाले माध्यम के लिए, पैकिंग सील का चयन किया जाता है।उच्च चिपचिपापन पंपों द्वारा क्रिस्टलीय सामग्री का परिवहन करते समय, गर्मी संरक्षण जैकेट को फ्रंट कवर और पंप बॉडी पर डिज़ाइन किया जा सकता है।संचालन के दौरान गर्मी संरक्षण और पिघलने के लिए भाप या गर्मी संचालन तेल का उपयोग किया जा सकता है।
2.3.5.7．3 आंतरिक चिपचिपा उच्च चिपचिपापन पंप की मुख्य विशेषताएं हैं:
2.3.5.7．3.1 दबाव और प्रवाह स्पंदन छोटे हैं (आउटपुट दबाव: 0 ~ 2.0MPa)।
2.3.5.7．3.2 सेल्फ प्राइमिंग परफॉर्मेंस (सक्शन प्रेशर: वैक्यूम -0.05 ~ -0.08MPa)
2.3.5.7．3.3 संदेश देने वाले माध्यम की चिपचिपाहट सीमा बड़ी (1.0Cst-300000Cst) है।
2.3.5.7．3.4 पंप इनलेट और आउटलेट को चालू किया जा सकता है और पाइपिंग सुविधाजनक है।
2.3.5.7．3.5 पंप बॉडी (250 डिग्री सेल्सियस से कम) के हीटिंग और इन्सुलेशन का एहसास करने के लिए खोल जैकेट आवास से लैस है।
2.3.5.7．3.6 स्टेनलेस स्टील का उपयोग संक्षारक मीडिया के परिवहन के लिए किया जा सकता है।
2.3.5.7.3.7 पैकिंग सील या यांत्रिक सील का कारण बना।
2.5.8, कैश सिस्टम: पावर-फ्री कैशिंग तंत्र अपनाया जाता है।जब स्टील की पट्टी का उपयोग किया जाता है और उसे बदलने की आवश्यकता होती है, तो कैशिंग तंत्र कार्य करता है और निर्बाध उत्पादन का एहसास करने के लिए इसे मैन्युअल रूप से बदल दिया जाता है।
2.3.6．पर्यावरणीय आवश्यकताएं
कृपया निम्न ऊर्जा माध्यम प्रदान करें।
2.3.6.1 विद्युत आपूर्ति
2.3.6.1.1 वोल्टेज AC380V + 10% तीन-चरण चार लाइन क्षणिक परिवर्तन 0.5s से नीचे 1% नीचे
2.3.6.1.2 आवृत्ति 50Hz + 1Hz . है
2.3.6.2,.तापमान: 5-35 सी
भंडारण तापमान: 0-40 सी
2.3.6.3 आर्द्रता 30-80% लेकिन संक्षेपण नहीं।
2.3.6.4 कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं।
2.3.6.5 उपकरण रंग की आवश्यकताएं: पार्टी ए द्वारा प्रदान की गई रंग प्लेट या रंग संख्या के अनुसार, कंप्यूटर ग्रे।
2.4. रोलर प्रेस
2.4.1．उपकरण अवलोकन
उपकरण का उपयोग मुख्य रूप से घोल से खींची गई प्लेटों की शुद्धता में सुधार, सतह की एकरूपता में सुधार और sintered प्लेटों की सतह खत्म करने के लिए किया जाता है।प्लेटों की गुणवत्ता सुनिश्चित करने के लिए प्लेट मोटाई की सहनशीलता (+0.01 मिमी) पर नियंत्रित की जा सकती है।
2.4.2．उत्पादन प्रक्रिया की आवश्यकताएं
2.4.2.1 रोल आकार: 300X450mm, 0-400mm के लिए उपयुक्त, मोटाई 5mm।
2.4.2.2 रोल की प्रभावी कार्य चौड़ाई: 400 मिमी।
2.4.2.3 रोल कठोरता: > एचआरसी64 रोल कठोरता परत मोटाई: > 12 मिमी;हार्ड क्रोमियम मढ़वाया सतह, कम से कम तीन बार पीस।
2.4.2.4 रोल सटीकता: सक्रिय रोल और संचालित रोल की बेलनाकार छलांग 0.005 मिमी है, दो रोल के अक्षों की समानांतरता 0.006 मिमी है, और उत्पाद परिशुद्धता <0.02 मिमी के भीतर है।
2.4.2.5 रोल सतह खुरदरापन: रा = 0.8।
2.4.2.6 रोल निकासी समायोजन: 0 ~ 2 मिमी (0 से 1 मिमी डायल गेज के साथ विशेष आवश्यकताओं के बिना)।
2.4.2.7 पूरी मशीन की शक्ति 4KW है और 3KW सामान्य रूप से काम कर रही है।
2.4.2.8 वापस लेने योग्य डिवाइस को पहले और बाद में स्वतंत्र रूप से रखा जा सकता है (स्वचालित लाइन इस डिवाइस से सुसज्जित नहीं है)।
2.4.3．उपकरण संरचना
| क्रमांक | प्रणाली संरचना | प्रणाली विन्यास | ब्रांड या प्रसंस्करण | संख्या |
| 1 | रैक प्रणाली | 1 सेट | ||
| वेल्डेड कंकाल संरचना | ए3 | 1 | ||
| सब्सट्रेट | (स्टील प्लेट फॉस्फेटिंग ब्लैक) | 1 | ||
| 2 | कैशिंग सिस्टम | 1 सेट | ||
| कैशिंग रोल | 6 | कैशिंग रोल | ||
| मशीनीकृत भागों | 1 | मशीनीकृत भागों | ||
| सिलेंडर | 4 | सिलेंडर | ||
| खिला मंच | 1 | खिला मंच | ||
| 3 | रोलर असेंबली | 1 सेट | ||
| प्रत्यावर्ती धारा डायनेमो | 1 | |||
| आवृत्ति कनवर्टर | धर्म का उपदेश देना | 1 | ||
| सक्रिय रोलर | 1 | |||
| चालित रोलर | 1 | |||
| 3 | डेटा संग्रह प्रणाली | 1 सेट | ||
| मोटाई नापने का यंत्र | कीन / दिव्य दृष्टि | 1 | ||
| दाबानुकूलित संवेदक | 1 | |||
| 5 | नियंत्रण प्रणाली | 1 सेट | ||
| पीएलसी | OMRON | 1 |
2.4.4. फंक्शन इंडेक्स यूनिट
उपकरण अनइंडिंग कंपोनेंट (वैकल्पिक), रोल असेंबली, अनइंडिंग कंपोनेंट (वैकल्पिक), और इलेक्ट्रिकल कंट्रोल सिस्टम से बना है।पूरी मशीन इस प्रकार है: पूरी मशीन की लंबाई 27500mm है, चौड़ाई 1100mm है, और ऊंचाई 1100mm है।पेंट का रंग सफेद या निर्दिष्ट है
ग्राहकों द्वारा
.
2.4.4.1 रैक प्रणाली: 4080 पक्षों द्वारा वेल्डेड, ठोस और विश्वसनीय।सब्सट्रेट मोटाई 30 मिमी, सतह फॉस्फेटिंग काला उपचार।
2.4.4.2 डेटा संग्रह प्रणाली: कीन्स ऑनलाइन माप प्रणाली का उपयोग वास्तविक समय में रोलिंग क्लीयरेंस और सिस्टम की प्रतिक्रिया की निगरानी के लिए किया जाता है।तेल दबाव प्रणाली वास्तविक समय में दबाव डेटा और सक्रिय रूप से प्रतिक्रिया डेटा की निगरानी करती है।
2.4.4.3 रोलर असेंबली में फ्रेम, ड्राइविंग रोलर, चालित रोलर, मोटर आदि होते हैं।रोलर सतह पर हार्ड क्रोम चढ़ाना।रोल कठोरता परत मोटाई:> 4 मिमी;सतह पर हार्ड क्रोमियम चढ़ाना, कम से कम 3 बार पीसना।
2.4.4.4, कैश सिस्टम: पावर-फ्री कैशिंग तंत्र को अपनाया जाता है।जब स्टील की पट्टी का उपयोग किया जाता है और उसे बदलने की आवश्यकता होती है, तो कैशिंग तंत्र कार्य करता है और निर्बाध उत्पादन का एहसास करने के लिए इसे मैन्युअल रूप से बदल दिया जाता है
2.4.4.4 वाइंडिंग कंपोनेंट्स: रिसीविंग ट्रे, डिसेलेरेटिंग मोटर, स्टील प्लेट वेल्डिंग रैक आदि से।
2.4.4.5 नियंत्रण विद्युत प्रणाली: मशीन स्वतंत्र रूप से विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण के लिए पीएलसी, रिले डिवाइस और इतने पर सुसज्जित है।कनेक्टर और टर्मिनल ब्लॉकों का उपयोग करके कनेक्टर बाहरी टर्मिनल से जुड़ा है।पीएलसी ओमरॉन को गोद लेती है।पावर केबल के छत वाले हिस्से में वेध होता है।अन्य उपकरणों के बीच केबल्स और एयर पाइप को निचले हिस्से में वितरित और व्यवस्थित किया जाता है।
2.4.5. ऊर्जा माध्यम
2.4.5.1 विद्युत आपूर्ति
2.4.5.1.1 वोल्टेज AC380V, तीन चरण, आवृत्ति 50HZ;वोल्टेज में उतार-चढ़ाव + 10% से कम।पावर 4 किलोवाट।
2.4.5.2 (वायुमंडल)
2.4.5.2.1 दबाव 0.4 ~ 0.6 एमपीए, स्वच्छ शुष्क संपीड़ित हवा।
2.4.5.2.2 यातायात 10 लीटर/मिनट।
2.3.5.6, लेजर मोटाई गेज
2.3.5.6.1 पैरामीटर तालिका
2.3.5.6.1.1, सी फ्रेम स्कैनिंग स्ट्रोक: 350 मिमी से कम
2.3.5.6.1.2, सब्सट्रेट की चौड़ाई: 300 मिमी से कम
2.3.5.6.1.3, ध्रुवीय प्लेटों की गतिमान गति: 20m/मिनट से कम
2.3.5.6.1.4, मोटाई माप सीमा: 5 मिमी . से कम
2.3.5.6.1.5, सी फ्रेम स्कैनिंग गति: 200mm/s . से कम
2.3.5.6.1.6, मोटाई संकल्प: 0.1 एम
2.3.5.6.1.7, दोहराव सटीकता: <+/- 1.0 um (दोहराव/स्थिरता परीक्षण: निरंतर 2-घंटे दोहराव चक्र माध्य या ध्रुवीय प्लेटों की आंचलिक माध्य श्रेणी <+/- 1.0 um 3 डेल्टा स्तर की सीमा में)
2.3.5.6.1.8, सिस्टम माप आवृत्ति:> 1kHz
2.3.5.6.1.9, इनपुट पावर: 220 +/- 10% वीएसी 50 हर्ट्ज 10 ए
2.3.5.6.1.10, अधिकतम शक्ति: 1KW से कम
2.3.5.6.1.11, लेजर तरंग दैर्ध्य: 650 एनएम दृश्यमान लेजर 2 बी स्तर (ऑप्टिकल पथ के साथ सीधे देखने और ऑप्टिकल उपकरणों के साथ निरीक्षण करने की अनुमति नहीं है)।
2.3.5.6.1.12, लेजर पावर: अधिकतम 4.8 mW
2.3.5.6.1.13, आउटपुट: औद्योगिक नेटवर्क
2.3.5.6.1.14, प्रक्रिया डेटा संग्रहण, नेटवर्क संचार इंटरफ़ेस आरक्षण
2.3.5.6.2, संरचनात्मक विवरण
2.3.5.6.2.1 यांत्रिक संरचना का विवरण और मानक
| क्रमांक | परियोजना | मानक सामग्री | टिप्पणियों |
| 1 | टूलींग प्लेन का मापन | प्राकृतिक संगमरमर का फ्लैट, मोटा 100 मिमी। | / |
| 2 | कच्चा लोहा सी फ्रेम | मरने के गठन, क्षति के बिना सतह पीस | / |
| 3 | बेलन | स्टील, 400/80;बायां मध्य दायां वृत्त 0.02mm . से कम कूदता है | / |
| 4 | रैखिक गाइड स्थापना | संगमरमर के शासक की समानता 0.02mm . से कम है | / |
| 5 | वायर रॉड स्थापना | पेंच के सिरों की ऊंचाई 0.05 मिमी . से कम है | / |
2.3.5.6.2.2 स्कैनर संरचना का विवरण और मानक
| क्रमांक | परियोजना | मानक सामग्री | टिप्पणियों |
| 1 | मापने रैक विद्युत और यांत्रिक स्थापना | स्थापना भागों को बंद कर दिया गया है, स्टेनलेस स्टील के शिकंजे को बंद कर दिया गया है, और बिना शोर के आंदोलन सुचारू है। | / |
| 2 | स्कैनर की फाइन ट्यूनिंग | स्थिर गति की स्थिति: फैलाव 0.2 से कम है। | / |
| 3 | स्कैनर की पूरी डिबगिंग | 2 घंटे की निरंतर स्कैनिंग स्थिर ध्रुवीय पुनरावृत्ति: आवधिक माध्य या आंचलिक माध्य की सीमा <1.0um 3 डेल्टा स्तर पर | / |
2.3.5.6.2.3 विद्युत अलमारियाँ, सॉफ्टवेयर विनिर्देश और मानक
| क्रमांक | परियोजना | मानक सामग्री | टिप्पणियों |
| 1 | कैबिनेट स्थापना | ऑपरेशन कंप्यूटर, विद्युत घटक, वायरिंग, रिसाव संरक्षण और सुरक्षा परीक्षण और समस्या निवारण। | / |
| 2 | सॉफ्टवेयर | सॉफ्टवेयर लोड हो रहा है (पीएलसी, सर्वो ड्राइवर, माप सॉफ्टवेयर और डेटा विश्लेषण सॉफ्टवेयर) और कार्यात्मक आइटम परीक्षण। | / |
| 3 | फैक्ट्री टेस्ट | फैक्ट्री 48 घंटे से लगातार परीक्षण कर रही है, और विभिन्न कार्यात्मक वस्तुओं की फिर से जांच की जाती है। | / |
2.3.5.6.3 स्केच मैप
2.3.5.7．3, कार्यात्मक विवरण
2.3.5.7．3.1 मुख्य नियंत्रण इंटरफ़ेस और पांच लाइन चार्ट नियंत्रण निर्देश (योजनाबद्ध, अंतिम वितरण सॉफ्टवेयर)।
स्पष्टीकरण: मिडलाइन के ग्रे क्वालिटी बैंड और उत्पाद प्रक्रिया द्वारा निर्धारित मोटाई विनिर्देशों की ऊपरी और निचली सीमाओं के अलावा, मोटाई रेंज के 5-लाइन नियंत्रण चार्ट बनाने के लिए एक प्रीसेट अलार्म लाइन (लाल) जोड़ा जाता है।
2.3.5.7．3.2 निश्चित बिंदु माप और किनारे विवरण निरीक्षण (मानदंड के रूप में वास्तविक वितरण सॉफ्टवेयर के साथ योजनाबद्ध आरेख)।
विवरण: फिक्स्ड-पॉइंट माप का मतलब है कि सी फ्रेम एक निश्चित स्थिति में तय किया गया है और ध्रुवीय प्लेट को वाई-अक्ष दिशा में आवधिक रेखा स्कैनिंग द्वारा मापा जाता है, यानी वाई-अक्ष अनुदैर्ध्य स्कैनिंग मोटाई माप।
2.3.5.7．3.3 डेटा भंडारण और वॉल्यूम डेटा का एसपीसी विश्लेषण
विवरण: डेटा 1 मिमी ध्रुवीय चौड़ाई के न्यूनतम रिज़ॉल्यूशन वाले मोटाई डेटा फ़ोल्डर में सहेजा जाता है;डेटा पीसी हार्ड डिस्क निर्देशिका के डेटा फ़ोल्डर में सहेजा जाता है और एक्सेल दस्तावेज़ प्रारूप में सहेजा जाता है।
विवरण: एकल चक्र (एक स्कैन) माध्य या एकल चक्र माध्य के अनुदैर्ध्य अंतराल श्रेणी के प्रत्येक खंड के लिए SPC विश्लेषण सॉफ़्टवेयर सांख्यिकीय नमूने।
2.3.5.7．3.4 अन्य मुख्य कार्य:
सिस्टम कैलिब्रेशन स्वचालित एक्ट्यूएटर्स का एक सेट है।जब सी-फ्रेम प्रारंभिक स्थिति (या अंशांकन स्थिति) पर होता है, तो मानक मोटाई ब्लॉक स्वचालित रूप से लेजर माप प्रणाली को कैलिब्रेट करता है।यह स्वचालित अंशांकन प्रक्रिया परिवेश के तापमान और संरचनात्मक तनाव के कारण होने वाले सी-फ्रेम के छोटे आकार के परिवर्तन को हल करेगी।
SLG350 ईथरनेट इंटरफेस के माध्यम से निर्दिष्ट डेटा को सॉकेट फॉर्म या एमसी प्रोटोकॉल में निर्दिष्ट रजिस्टरों में लिख सकता है।
सिस्टम स्वचालित ओवरशूट अलार्म फ़ंक्शन, ध्वनि और प्रकाश अलार्म प्रदान करता है और अलार्म स्थिति वैकल्पिक है।
सिस्टम में ऑटो-प्रोसेस पोल रील की लंबाई/तापमान/आर्द्रता के रीयल-टाइम रिकॉर्डिंग कार्य का कार्य है, जो उत्पादन प्रक्रिया डेटा की ट्रेसबिलिटी के उपयोगकर्ताओं के अनुप्रयोग की सुविधा प्रदान करता है।पट्टी की लंबाई को मापने के लिए गाइड रोल के किनारे लंबाई एन्कोडर स्थापित किया गया है।प्रक्रिया के दौरान पर्यावरणीय तापमान और आर्द्रता को समकालिक रूप से मापने और रिकॉर्ड करने के लिए सी फ्रेम में तापमान और आर्द्रता सेंसर का एक समूह स्थापित किया जाता है।
सिस्टम स्वचालित गैस ब्लोइंग डिवाइस, ऑटोमैटिक ब्लोइंग ब्लोइंग कैलिब्रेशन फिल्म और लोअर लेजर लेंस ग्लास फॉलिंग ऐश से लैस है।
नियंत्रण प्रणाली दो-स्तरीय डिज़ाइन, पीएलसी सर्वो गति नियंत्रण और अकेले काम करने वाले पीसी को अपनाती है, जो बड़े पैमाने पर उत्पादन मोटाई डेटा को प्रदर्शित और सहेज सकती है, पूछताछ और अनुरेखण की सुविधा प्रदान कर सकती है, और डेटाबेस और अन्य सूचना प्रबंधन प्रणालियों तक पहुंचने के लिए नेटवर्क डेटा लिंक के उपयोग की सुविधा प्रदान कर सकती है। जैसे एमईएस सिस्टम)।
2.5. पंचिंग मशीन
2.5.1, उपकरण अवलोकन
यह मशीन पल्पिंग और पंचिंग उपकरण है।मशीन को शुरू में रोलिंग मशीन द्वारा फीडिंग बेल्ट में डाला जाता है और एक उपयुक्त स्थिति में समायोजित किया जाता है।मशीन शुरू करने के बाद, यह स्वचालित कार्यशील स्थिति में प्रवेश करती है। 2.5.2, पंचिंग मशीन की विशिष्टता और प्रदर्शन
2.5.2.1, यह मशीन ध्रुवीय प्लेटों के छिद्रण और काटने के लिए एक विशेष उपकरण है।इसके लिए सुरक्षित और सरल ऑपरेशन की आवश्यकता है।धूल हटाने या ब्रश की सफाई के लिए ऑपरेशन टेबल का डिज़ाइन सुविधाजनक है।
2.5.2.2, छिद्रण के बाद, सामग्री पट्टी में सपाट किनारे और कोने होने चाहिए, कोई निकला हुआ किनारा, गड़गड़ाहट और झुर्रियाँ नहीं होनी चाहिए, और ध्रुवीय विमान के लंबवत गड़गड़ाहट की ऊँचाई 0.08 मिमी से कम होनी चाहिए।
2.5.2.3, सामग्री पट्टी की अधिकतम चौड़ाई 400 मिमी हो सकती है, और छिद्रण लंबाई 10 से 200 मिमी तक समायोजित की जा सकती है।छिद्रण के बाद सामग्री पट्टी का आयाम विचलन 0.10 मिमी से कम या उसके बराबर है, और सामग्री पट्टी की मोटाई का इलाज 0.15 से 1.5 मिमी किया जा सकता है।
2.5.2.4, 100 * 100 मिमी आयताकार पोल को छिद्रित करने के बाद, पोल के टुकड़े का विकर्ण विचलन 0.20 मिमी से कम या उसके बराबर होता है।
2.5.2.5, जब छिद्रण की लंबाई 20 मिमी से अधिक होती है, तो छिद्रण की गति 20 गुना / मिनट से कम नहीं होती है।
2.5.2.6, उपकरण या तो लाइन पर या स्टैंड-अलोन पर काम कर सकते हैं।
2.5.3, उपकरण समारोह सूचकांक इकाई
यह उपकरण मुख्य रूप से रैक सिस्टम, ड्राइव सिस्टम, पंचिंग सिस्टम और चार्जिंग सिस्टम से बना है।
2.5.3.1, ड्राइव सिस्टम: ऑटोमैटिक फीडिंग मैकेनिज्म, क्लैम्पिंग पोल पीस ऑटोमैटिक फीडिंग, फीडिंग लेंथ को टच में सेट किया जा सकता है।
2.5.3.2, पंचिंग सिस्टम: ड्राइव सिस्टम को एक निश्चित लंबाई के साथ खिलाए जाने के बाद, वायवीय-हाइड्रोलिक बूस्टर सिलेंडर डाई को पंच करता है।डाई टंगस्टन स्टील से बना है, जिसकी लंबी सेवा जीवन 1 मिलियन गुना है।
2.5.3.3, सिस्टम प्राप्त करना: मरने के नीचे बेल्ट कन्वेयर बेल्ट, छिद्रण के बाद, पोल टुकड़ा स्वचालित रूप से कन्वेयर बेल्ट पर गिर जाता है, और स्वचालित रूप से उपकरण बताता है।
2.5.3.4, अपशिष्ट संग्रह प्रणाली: मोटर स्वचालित रूप से घूमती है और लुढ़कती है, और छिद्रण के बाद स्वचालित रूप से अपशिष्ट बेल्ट एकत्र करती है।
2.5.3.5, विद्युत प्रणाली: मशीन स्वतंत्र रूप से विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण के लिए पीएलसी, रिले डिवाइस और इतने पर सुसज्जित है।कनेक्टर और टर्मिनल ब्लॉकों का उपयोग करके कनेक्टर बाहरी टर्मिनल से जुड़ा है।पीएलसी ओमरॉन को गोद लेती है।पावर केबल के छत वाले हिस्से में वेध होता है।अन्य उपकरणों के बीच केबल्स और एयर पाइप को निचले हिस्से में वितरित और व्यवस्थित किया जाता है।
2.5.4,ऊर्जा माध्यम
2.5.4.1 विद्युत आपूर्ति
2.5.4.1.1 वोल्टेज AC380V, तीन चरण, आवृत्ति 50HZ;वोल्टेज में उतार-चढ़ाव + 10% से कम।पावर 4 किलोवाट।
2.5.4.2 (वायुमंडल)
2.5.4.2.1 दबाव 0.4 ~ 0.6Mpa, स्वच्छ शुष्क संपीड़ित हवा।
2.5.4.2.2 यातायात 10 लीटर/मिनट।
2.6, पोल पीस डिटेक्टर।
2.6.1. बैटरी पोल टुकड़ा गुणवत्ता निरीक्षण मशीन के लिए डिजाइन आवश्यकताएं:
2.6.1.यह उपकरण सिचुआन चांगहोंग बिजली आपूर्ति ग्राहकों द्वारा प्रदान की गई sintered बैटरी प्लेट की गुणवत्ता निरीक्षण आवश्यकताओं पर आधारित है।बैटरी प्लेट निरीक्षक को डिज़ाइन और निर्मित किया गया है।सीसीडी इमेजिंग के सिद्धांत का उपयोग करते हुए, सतह की गुणवत्ता की समस्याओं वाले पाउडर, खरोंच, क्रैक और सैंपल पोल का चयन किया जाता है, और योग्य उत्पादों को सामग्री बॉक्स में एकत्र किया जाता है।
2.6.1.2।तकनीकी प्रक्रिया:
2.6.1.3.बैटरी क्षमता परीक्षक, उत्पादन क्षमता और प्रक्रिया पैरामीटर: प्लेट उत्पादन गति 20 / मिनट समायोज्य।
2.6.1.4.उपकरण का योजनाबद्ध आरेख
2.6.2.उपकरण का मुख्य विन्यास
| क्रमांक | प्रणाली संरचना | प्रणाली विन्यास | संख्या | ||
| 1 | रैक प्रणाली | रैक माउंट किट | 2 | ||
| सब्सट्रेट | 2 | ||||
| 2 | भोजन प्रणाली | सामग्री बॉक्स विधानसभा | 4 | ||
| जैक अप असेंबली मोटर | 1 | ||||
| ब्रश घटक | 1 | ||||
| सेंसर | 2 | ||||
| सिलेंडर | 1 | ||||
| 3 | 4 स्टेशन चूसने वाला सिस्टम | सर्वो मोटर | 1 | ||
| चूसने वाला विधानसभा | 4 | ||||
| कैम डिवाइडर | 1 | ||||
| 4 स्टेशन रोटरी वाल्व | 1 | ||||
| रोटरी डिस्क | 1 | ||||
| 4 | सीसीडी डिटेक्शन सिस्टम | सीसीडी | 2 | ||
| ब्रैकेट | 2 | ||||
| प्रकाश स्रोत | 2 | ||||
| 5 | कन्वेयर बेल्ट सिस्टम | पोजिशनिंग स्थिरता | 12 | ||
| वाहक पट्टा | 1 | ||||
| युग्मन | 1 | ||||
| मशीनीकृत भागों | 1 सेट | ||||
| स्टेपर मोटर | 1 | ||||
| 6 | खाली संग्रह प्रणाली | सामग्री बॉक्स विधानसभा | 4 | ||
| जैक अप असेंबली मोटर | 1 | ||||
| ब्रश घटक | 1 | ||||
| सेंसर | 2 | ||||
| सिलेंडर | 1 | ||||
| 7 | मैनिपुलेटर सिस्टम काटना | सर्वो मोटर | 2 | ||
| युग्मन | 2 | ||||
| रैखिक गाइड रेल | 4 | ||||
| वैक्यूम चूसने वाला | 8 | ||||
| गेंद पेंच | 2 | ||||
| सिलेंडर | 2 | ||||
| 8 | विद्युत व्यवस्था | पीएलसी | 1 | ||
| बढ़ाना | 2 | ||||
| टच स्क्रीन | 1 | ||||
| विद्युत उपकरण | 1 बैच | ||||
| कंप्यूटर | 1 सेट | ||||
| 9 | सॉफ्टवेयर सिस्टम | इमेज प्रोसेसिंग सॉफ्टवेयर | 1 | ||
| डेटाबेस स्टोरेज सिस्टम सॉफ्टवेयर | 1 | ||||
2.6.3．उपकरण के तकनीकी पैरामीटर
|
मशीन विनिर्देश परियोजना |
ZCCF02A |
| वैक्यूम डिग्री | -88KPa |
| कुल शक्ति (किलोवाट) | AC220V, 50HZ 3KW |
| सामान्य संचालन शक्ति (किलोवाट) | AC220V, 50HZ 2KW |
| वज़न | 1.5T |
| उपकरण उत्पादकता | 95% |
| उपकरण योग्यता दर | 98% |
2.6.4. मुख्य उपकरण भागों
डिवाइस मुख्य रूप से ध्रुवीय प्लेट की सतह को बड़ा करने के लिए सीसीडी इमेजिंग के सिद्धांत का उपयोग करता है और मानक ध्रुवीय प्लेट के साथ तुलना करने के लिए यह निर्धारित करता है कि यह योग्य है या नहीं।जब कोई पोल टुकड़ा नहीं होता है, तो सामग्री बॉक्स को स्वचालित रूप से स्विच किया जा सकता है।मैनिपुलेटर सामग्री बॉक्स से पोल के टुकड़े को चूसने के बाद, यह 90 डिग्री घूमता है।सीसीडी पोल के टुकड़े के नीचे का पता लगाता है, 90 डिग्री घुमाता है।योग्य उत्पाद को कन्वेयर बेल्ट पर क्लैंप में डाल दिया जाता है, और पोल के टुकड़े को ऊपरी डिटेक्शन स्टेशन में चला जाता है, फिर से 90 डिग्री घुमाता है।अयोग्य उत्पाद को कचरे के डिब्बे में डाल दिया जाता है।योग्य उत्पाद कन्वेयर बेल्ट पर ऊपरी डिटेक्शन स्टेशन पर जाना जारी रखते हैं, और पता लगाने के बाद, वे स्वचालित रूप से ब्लैंकिंग स्टेशन को खिलाए जाते हैं।योग्य उत्पादों को सामग्री बॉक्स में डाल दिया जाता है, और अयोग्य उत्पादों को कचरे के डिब्बे में डाल दिया जाता है
2.6.4.1 फ्रेम सिस्टम: 4080 वर्ग वेल्डिंग के माध्यम से, ठोस और विश्वसनीय, शीट मेटल सील की उपस्थिति, धूल को प्रभावी ढंग से प्रवेश करने से रोक सकती है, बिजली के उपकरणों के लिए आंतरिक फ्रेम, वायवीय घटकों की स्थापना नियंत्रण, वायवीय और विद्युत स्थापना का अलग-अलग उपयोग करके।बेस प्लेट 20 मिमी मोटी स्टील प्लेट, सतह क्रोम चढ़ाना उपचार है।
2.6.4.2.फीडिंग और ब्लैंकिंग सिस्टम: लैमिनेटिंग मशीन का उपयोग करके, छँटाई मशीन के सामान्य सामग्री बॉक्स, डुप्लेक्स एक्सचेंज, निर्बाध उत्पादन का एहसास होता है।सामग्री बॉक्स के नीचे लापता सामग्री सेंसर से लैस है, जो कोई सामग्री नहीं होने पर स्वचालित रूप से अलार्म कर सकता है, और सामग्री बॉक्स को स्वचालित रूप से स्विच कर सकता है।
2.6.4.4, रोटरी फीडिंग मैनिपुलेटर सिस्टम: 4-पोजिशन रोटरी प्रिसिजन कैम डिवाइडर, 1-पोजिशन पोलर शीट फीडिंग, 2-पोजिशन सीसीडी डिटेक्शन, 3-पोजिशन योग्य उत्पाद कन्वेयर बेल्ट क्लैंप में, 4-पोजिशन अयोग्य उत्पाद अपशिष्ट बॉक्स में .
2.6.4.5 कन्वेयर बेल्ट सिस्टम: सर्वो मोटर निश्चित दूरी तक जाने के लिए कन्वेयर बेल्ट को चलाती है, और कन्वेयर बेल्ट फिक्स्चर से सुसज्जित है, जो प्रभावी रूप से ध्रुवों का पता लगा सकता है।

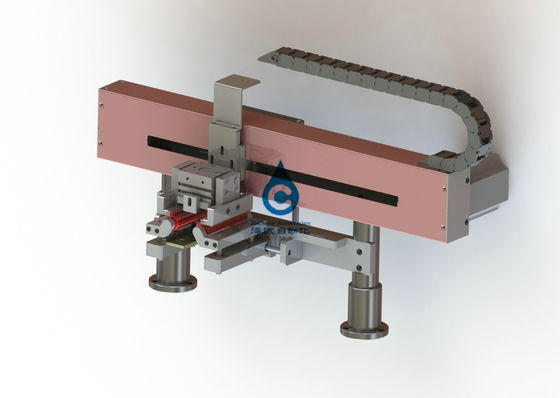

2.6.4.6।कटिंग मैनिपुलेटर सिस्टम: सर्वो मोटर या रॉडलेस सिलेंडर चूसने वाले मैनिपुलेटर को गाइड रेल पर ले जाने के लिए ड्राइव करता है, और स्वचालित रूप से डंडे को चूसता है और उन्हें संबंधित सामग्री बॉक्स में डालता है
.2.6.4.7.कवर सिस्टम पर: शीट मेटल वेल्डिंग संरचना, सुंदर आकार, अद्वितीय सील संरचना डिजाइन, प्रभावी रूप से धूल को डिवाइस में गिरने से रोकता है।
2.6.5．पर्यावरणीय आवश्यकताएं
कृपया निम्न ऊर्जा माध्यम प्रदान करें।
2.6.5.1 विद्युत आपूर्ति
2.6.5.1.1 वोल्टेज AC220V + 10%
2.6.5.1.2 आवृत्ति 50Hz + 1Hz . है
2.6.5.2,.तापमान: 5-35 सी
भंडारण तापमान: 0-40 सी
2.6.5.3, गैस स्रोत: 0.4-0.6MPa
2.6.5.4 आर्द्रता 30-80% लेकिन संक्षेपण नहीं।
2.6.5.5 कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं।2.6.5.6 उपकरण रंग की आवश्यकताएं: पार्टी ए द्वारा प्रदान की गई रंग प्लेट या रंग संख्या के अनुसार, कंप्यूटर सफेद है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
