लिथियम आयन बैटरी पोल लग पोल प्लेट वेल्डिंग मशीन 1 साल की वारंटी
1 पोल शीट वेल्डिंग मशीन विवरण
यह उपकरण मुख्य रूप से पोल पीस और पोल लैग की स्वचालित वेल्डिंग के लिए उपयोग किया जाता है, और इसे प्रोसेस बॉन्डिंग द्वारा संसाधित किया जाता है।क्रिस्टल वाइब्रेटिंग लेजर हेड का उपयोग प्रभावी रूप से कार्य कुशलता में सुधार कर सकता है।स्वचालित पोल प्लेट, स्वचालित पोल लग, स्वचालित स्थिति, स्वचालित लेजर वेल्डिंग, मैनुअल काम की तीव्रता को कम करना, कार्य कुशलता में सुधार करना।
2. डिजाइन आवश्यकताएँ
2.1.दक्षता: शाम 6 बजे (मैनुअल ईंधन भरने का समय शामिल नहीं है)।क्रिस्टल ऑसीलेटर हेड लेजर मशीन लगभग 100 अंक हिट करती है, इसमें लगभग 8 सेकंड लगते हैं।
2.2.विश्वसनीय उपकरण, कम रखरखाव दर, सुविधाजनक रखरखाव और टिकाऊ;
2.3.स्वचालित पोल पीछे पीछे फिरना, स्वचालित पोल प्लेट और लेजर स्वचालित वेल्डिंग पोल पीछे पीछे फिरना, उच्च दक्षता;
2.4.सटीक स्थिति, स्थिर वेल्डिंग गुणवत्ता, और समायोज्य वेल्डिंग स्थिति;
2.5.पोल शीट की निर्माण सटीकता (वेल्डिंग स्थिति सटीकता): अनुदैर्ध्य: ± 0.25 मिमी;अनुप्रस्थ: ± 0.50 मिमी;
2.6.उपकरण में निम्नलिखित कार्य होंगे: समतल करना, स्पॉट वेल्डिंग और स्वचालित टेपिंग;
2.7.वेल्डेड पोल कान स्वचालित रूप से मानक बॉक्स में खिलाए जाते हैं;
2.8.वेल्डिंग फर्म, गैर-चिपकने वाला, सही स्थिति में और उच्च दक्षता के साथ होना चाहिए;
2.9.चिपकने वाली टेप के पिछले सिरे की अधिकतम सीमा 0.4 मिमी से अधिक नहीं होनी चाहिए;
3. उपकरण के मुख्य घटक
| सीरियल नंबर | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | ब्रांड या उपचार | की संख्या |
| 1 | रैक सिस्टम | 1 सेट | ||
| वेल्डेड कंकाल निर्माण | 40x40x3 पार्टी | 1 | ||
| बेस प्लेट | स्टील प्लेट का काला फॉस्फेटिंग | 1 | ||
| 2 | घूर्णन तालिका प्रणाली | 1 सेट | ||
| सीएएम फाड़नेवाला |
टेक्साको |
1 | ||
| स्टेपर मोटर | आर नियंत्रण | 1 | ||
| 3 | पोल प्लेट फीडिंग बॉक्स | 1 सेट | ||
| कर सकते हैं मसाला बॉक्स | Anodized काले एल्यूमीनियम भागों | 1 | ||
| 4 | पोल ईयर फीडिंग बॉक्स | 1 सेट | ||
| कर सकते हैं मसाला बॉक्स | Anodized काले एल्यूमीनियम भागों | 1 | ||
| 5 | फीडिंग जैकिंग सिस्टम | के 3 सेट | ||
| रैखिक मोटर |
ताइवान जीन
|
3 | ||
| 6 | जोड़तोड़ प्रणाली | के 3 सेट | ||
| सर्वो मोटर |
पैनासोनिक
|
3 | ||
| गेंद पेंच | चांदी | 3 | ||
| लिनियर गाइड | चांदी | 6 | ||
| वैक्यूम सक्शन कप | एम, एम | 6 | ||
| 7 | पोजिशनिंग स्थिरता | के 6 सेट | ||
| पोजिशनिंग स्थिरता | Anodized काले एल्यूमीनियम भागों | 6 | ||
| 8 | दबाव प्रणाली | 1 सेट | ||
| गैस-तरल बूस्टर सिलेंडर | ताइवान | 1 | ||
| 9 | लेजर मशीन | 1 सेट | ||
|
क्रिस्टल ऑसीलेटर लेजर मशीन
|
संयुक्त जीत | 1 | ||
| 10 | सिस्टम को एनकैप्सुलेट करता है | 1 सेट | ||
| सिलेंडर | एसएमसी | 4 | ||
|
लिनियर गाइड
|
चांदी | 8 | ||
| 1 1 | रिसीविंग बॉक्स | 1 सेट | ||
|
कर सकते हैं मसाला बॉक्स
|
Anodized काले एल्यूमीनियम भागों | 1 | ||
| 12 | नियंत्रण प्रणाली | 1 सेट | ||
| पीएलसी | ओमरोन | 1 | ||
| टच स्क्रीन | कुनलुन राज्य | 1 |
4. उपकरण तकनीकी पैरामीटर
|
विशेष विवरण परियोजना |
ZBCA02A-00 | |
| तकनीकी पैमाने | दक्षता (पीपीएम) | 6 |
| वैक्यूम प्रणाली | -95kpa ~ -50kpa।, पार्टी द्वारा प्रदान किया गया निर्वात स्रोत a | |
| उपकरण विफलता दर | 2 प्रतिशत से कम या उसके बराबर | |
| कुल शक्ति (किलोवाट) | 6 | |
| सामान्य संचालन शक्ति (किलोवाट) | 5.6 | |

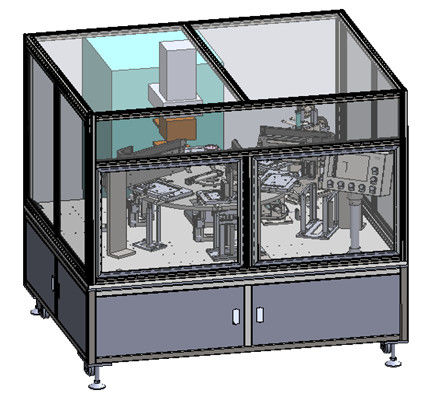

5. डिवाइस प्रोफ़ाइल दृश्य
6. मुख्य उपकरण घटक
उपकरण में रैक सिस्टम, रोटरी टेबल सिस्टम, पोल प्लेट फीडिंग बॉक्स, पोल ईयर फीडिंग बॉक्स, फीडिंग जैकिंग सिस्टम, मैनिपुलेटर सिस्टम, पोजिशनिंग फिक्स्चर, लेजर मशीन, कोटिंग सिस्टम, फीडिंग बॉक्स और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।रैक बेकिंग पेंट रंग गर्म ग्रे 1 सी।
6.1.फ्रेम सिस्टम: 40x40x3 वर्ग वेल्डिंग द्वारा बनाया गया, ए 3 का उपयोग कर सब्सट्रेट, फॉस्फेटिंग ब्लैक ट्रीटमेंट।
6.2.घूर्णन तालिका प्रणाली: सीएएम फाड़नेवाला को नियंत्रित करने के लिए स्टेपर मोटर का उपयोग किया जाता है, ताकि रोटेशन के बाद प्रत्येक स्टेशन की स्थिति सटीकता सुनिश्चित हो सके।
6.3 पोल फीडिंग बॉक्स: पोल फीडिंग के लिए उपयोग किया जाता है, उत्पाद प्रक्रिया विनिर्देशों को पूरा करने के लिए पोल फीडिंग बॉक्स की सीमा को समायोजित किया जा सकता है।
6.4 पोल लैग फीडिंग बॉक्स: पोल लैग फीडिंग के लिए उपयोग किया जाता है, उत्पाद प्रक्रिया विनिर्देशों को पूरा करने के लिए सामग्री बॉक्स की सीमा को समायोजित किया जा सकता है।ब्लो पाइप संरचना जोड़ें, खिलाते समय हवा उड़ाएं, पोल पर धूल हटा दें।
6.5 फीडिंग जैकिंग सिस्टम: पोल के टुकड़े, पोल लग्स और वेल्डिंग तैयार उत्पादों को खिलाने के लिए उपयोग किया जाता है।रैखिक मोटर द्वारा संचालित, पोल टुकड़ा, पोल कान टुकड़ा टुकड़ा वृद्धि या गिरावट जैसी सामग्री।
6.6 मैनिपुलेटर सिस्टम: पोजिशनिंग सटीकता सुनिश्चित करने के लिए सर्वो मोटर, लीड स्क्रू, लीनियर गाइड रेल द्वारा संचालित।खिला विधि वैक्यूम चूसने वाला अपनाती है।
6.7.पोजिशनिंग फिक्स्चर: उत्पाद प्रक्रिया विनिर्देशों को पूरा करने के लिए एडजस्टेबल पोजिशनिंग फिक्स्चर।
6.8.संपीड़न प्रणाली: गैस-तरल बूस्टर सिलेंडर के साथ लेजर वेल्डिंग से पहले निकल फोम को संपीड़ित करें, जो लेजर वेल्डिंग के लिए अनुकूल है और इसमें एक छोटा प्रभाव बल है।इसका उपयोग पोल प्लेट और पोल लग के कनेक्शन पर वेल्डिंग से पहले संपीड़न उपचार के लिए किया जाता है।
6.9.लेजर मशीन: क्रिस्टल कंपन लेजर सिर, सटीक प्रकाश, ऊर्जा एकाग्रता, उच्च दक्षता का उपयोग।
संबंध प्रणाली: प्रक्रिया आवश्यकताओं के अनुसार
6.11.रिसीविंग बॉक्स: इसका उपयोग मटीरियल डिस्चार्जिंग के लिए किया जाता है।उत्पाद प्रक्रिया विनिर्देशों को पूरा करने के लिए बॉक्स की सीमा को समायोजित किया जा सकता है।
6.12.नियंत्रण प्रणाली: मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है।पीएलसी ओमरॉन का उपयोग करता है।पावर केबल की छत आंशिक रूप से छिद्रित है।अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को नीचे तार और पाइप किया जाता है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
