लचीली पैकेजिंग लिथियम बैटरी की प्रयोगशाला काटना तह इस्त्री मशीन
I. उपकरण प्रोफ़ाइल:
1.1 डिवाइस के कार्यों और सिद्धांतों का परिचय:
यह उपकरण मुख्य रूप से लचीली पैकेजिंग लिथियम बैटरी को काटने, मोड़ने और इस्त्री करने के लिए उपयोग किया जाता है।
उपकरण के मुख्य कार्य: स्वचालित फीडिंग, स्वचालित कटिंग, स्वचालित फोल्डिंग, स्वचालित ब्लैंचिंग, स्वचालित ब्लैंकिंग।
1.2 उपकरण संचालन प्रवाह:
मुख्य प्रवाह: असेंबली लाइन द्वारा स्वचालित फीडिंग और मैनिपुलेटर द्वारा स्वचालित फीडिंग के बाद उपकरण चार-स्टेशन टर्नटेबल पर समाप्त हो गया है
ऑटोमैटिक ब्लैंकिंग के बाद ऑटोमैटिक एज कटिंग, ऑटोमैटिक फोल्डिंग और इस्त्री।

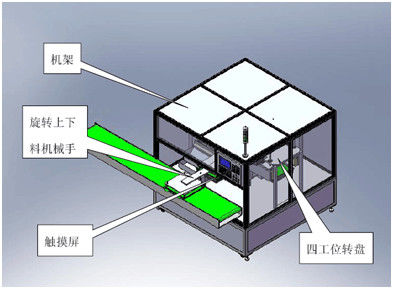

1.3 समग्र संरचना (चित्रों के साथ)
1.4 मुख्य घटकों की संरचना
1.4.1 उपकरण संरचना:
1, ऊपरी और निचले फीडिंग मैनिपुलेटर को घुमाना: एक वैक्यूम चूसने वाले का उपयोग करके बैटरी को समझें, एक घूर्णन सिलेंडर का उपयोग करके फीडिंग और डिस्चार्जिंग के रोटेशन को प्राप्त करने के लिए, एक सिलेंडर का उपयोग करके ऊपर और नीचे की गति को प्राप्त करें।
2. एज कटिंग मैकेनिज्म: एज कटिंग डबल एज कटिंग की कटिंग विधि को अपनाती है, ऊपरी और निचले चाकू का इस्तेमाल कई बार मरम्मत और पीसने के लिए किया जा सकता है, डोवेटेल ग्रूव को चाकू, रैखिक गाइड रेल गाइड, अपशिष्ट सामग्री में समायोजित किया जा सकता है। इकट्ठा करना आसान है।
3. तह और इस्त्री तंत्र: तह और इस्त्री का कार्य एक ही समय में पूरा किया जा सकता है।ब्रोंजिंग का सिलेंडर एडजस्टेबल ट्रैवल सिलेंडर को अपनाता है, और लीनियर गाइड रेल को ओपनिंग और क्लोजिंग मोशन द्वारा निर्देशित किया जाता है।
4. आकार देने का तंत्र: इस्त्री के अंतिम आकार देने और आकार देने के कार्य को प्राप्त करें।
2. आने वाली सामग्री और उपकरण के लिए उपयुक्त उत्पाद विनिर्देश
2.1 आने वाली सामग्री का आकार और विनिर्देश
| परियोजना | डब्ल्यू सेल चौड़ाई (मिमी) | एल सेल लंबाई (मिमी) | एच सेल मोटाई (मिमी) |
| आकार सीमा | 60~110 | 130~180 | 7-12 |
III.उपकरण के तकनीकी पैरामीटर
| अनुक्रम | परियोजना | पैरामीटर |
| 1 | किनारे की चौड़ाई त्रुटि | +/- 0.1 मिमी या उससे कम |
| 2 | हेम चौड़ाई | 2-10 मिमी (सिर बदलें) |
| 3 | ब्लैंचिंग समय सीमा | 2-5s (समायोज्य) |
| 4 | ब्लैंचिंग तापमान रेंज | 0 ℃, 220 ℃ समायोजित किया जा सकता है |
| 5 | उपकरण क्षमता | 8पीपीएम |
| 6 | उपकरण उत्पादों की योग्य दर | ≥95% (केवल मशीन के कारण खराब उत्पाद) |
| 7 | उपकरण विफलता दर | ≤5% (केवल उपकरण के कारण विफलता) |
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
