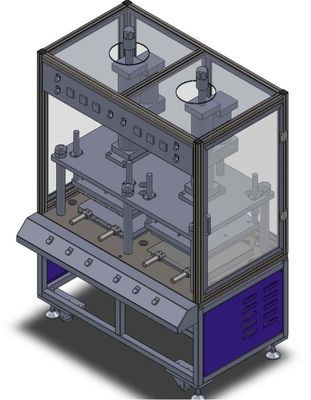

प्रयोगशाला सेल कोल्ड एंड हॉट प्रेस डिवाइस लिथियम आयन बैटरी असेंबली लाइन
1. प्रोफाइल
डिवाइस का उपयोग मुख्य रूप से लेमिनेशन के बाद रोल्ड स्क्वायर सेल या स्क्वायर सेल को समतल करने के लिए किया जाता है।दबाव और तापमान को जरूरत के हिसाब से समायोजित किया जा सकता है।
विशेषताएं -
- प्रत्येक स्टेशन में बैटरी को गैस-तरल बूस्टर सिलेंडर द्वारा फ्लैट दबाया जाता है, और दबाव को समायोजित किया जा सकता है।स्टेपर मोटर मैनिपुलेटर को स्थानांतरित करने के लिए और बैटरी को स्थानांतरित करने के लिए चलाती है।
- उच्च दक्षता: डबल स्टेशन, एक स्टेशन हॉट प्रेस, दो स्टेशन कोल्ड प्रेस।हॉट प्रेस और कोल्ड प्रेस।10 पीसीएस / मिनट (विशिष्ट दक्षता गर्म दबाने और ठंडे दबाने के समय के अनुसार निर्धारित की जाती है)
-- कम परिचालन लागत
यह उपकरण स्वचालन उपकरण की डिग्री अधिक है, मैनुअल ऑपरेशन सरल है, एक कार्यकर्ता एक ही समय में 1 उपकरण संचालित कर सकता है।.
2.. गठन a
रचना नीचे दिखाई गई है
| सीरियल नंबर | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | की संख्या |
| 1 | रैक सिस्टम | 1 सेट | |
| वेल्डेड कंकाल निर्माण | 1 | ||
| सब्सट्रेट (प्लेट चढ़ाना) | 2 | ||
| 2 | स्वचालित खिला प्रणाली | 1 सेट | |
| वैक्यूम सक्शन कप | 1 सेट | ||
| स्टेपर मोटर | 1 | ||
| तुल्यकालिक बेल्ट व्हील | 2 | ||
| 3 | थर्मल सिस्टम | 1 सेट | |
| वायु-तरल सुपरचार्जर --ताईवान जिउ लि | 1 | ||
| अप-डाउन हीटिंग सिस्टम | 2 | ||
| तापमान नियंत्रक - ओमरोन | 2 | ||
| हीटिंग प्लेट 350 * 350 | 2 | ||
| 4 | कोल्ड प्रेसिंग सिस्टम | 1 | |
| वायु - तरल सुपरचार्जर - ताइवान जिउ लि | 1 | ||
| वाटर-कूल्ड संस्थान | 2 | ||
| पानी पंप प्रणाली (ग्राहक द्वारा प्रदान की गई) | 1 | ||
|
कूलिंग प्लेट 350 * 350 |
|||
| 5 |
ऑपरेटिंग सिस्टम |
1 सेट | |
| टच स्क्रीन - | 1 | ||
| 6 | नियंत्रण प्रणाली | 1 सेट | |
| पीएलसी, ओमरोन | 1 | ||
| 7 | सुरक्षा प्रणाली | 1 सेट | |
| सुरक्षा झंझरी | 2 | ||
| डबल बटन स्टार्ट स्विच | 2 |
3. विनिर्देशों के अनुकूल होने के लिए
3.1 अनुकूली वस्तुएं
बैटरी का आकार
| नमूना | डब्ल्यू चौड़ाई (मिमी) | एल लंबाई (मिमी) | H . की मोटाई |
| ZFD01 | 40-100(65) | 80-200(130) | 5-20 |
3.2 उपकरण के तकनीकी पैरामीटर
|
मशीन विनिर्देश परियोजना |
ZLA01A | |
| तकनीकी पैमाने | दक्षता (पीपीएम) | 10 (हॉट प्रेसिंग और कोल्ड प्रेसिंग टाइम के अनुसार) |
| स्थिरता चौड़ाई समायोज्य रेंज | समायोज्य या प्रतिस्थापन, बैटरी मॉडल के अनुकूल होने का संदर्भ | |
| सहायक समय (एस) | 2-4 (वैक्यूम सोखना स्थानांतरण समय) | |
| काम का दबाव (टी) | 3 | |
| तापमान नियंत्रण सटीकता | +/- 1℃ | |
| संपीड़ित वायु प्रणाली | पार्टी द्वारा प्रदान किया गया वायु स्रोत a | |
| कुल शक्ति (किलोवाट) | 15 | |
| सामान्य संचालन शक्ति (किलोवाट) | 13 | |
सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
