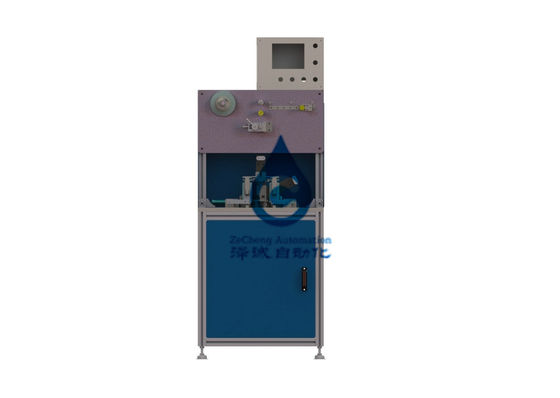

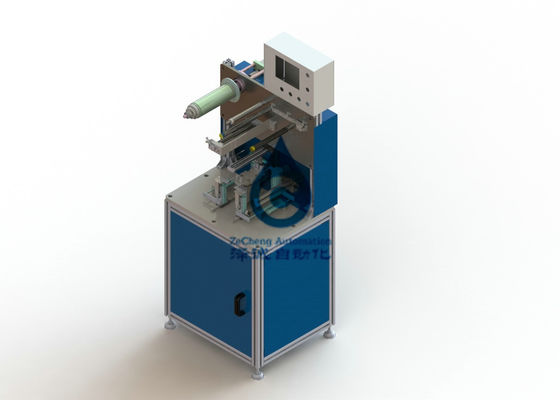

स्थिर लिथियम आयन बैटरी उत्पादन लाइन जेड प्रकार अर्ध स्वचालित लैमिनेटिंग मशीन

स्थिर लिथियम आयन बैटरी उत्पादन लाइन अर्ध स्वचालित लैमिनेटिंग मशीन

I. उत्पादन प्रक्रिया आवश्यकताएँ:

1. उपकरण समारोह: पावर सेल के जेड-टाइप लेमिनेशन का संचालन करें।

2. लागू उत्पाद विनिर्देश:

अनुकूलन पोल की विशिष्टता:

मॉडल डब्ल्यू सेल चौड़ाई (मिमी) एल सेल लंबाई (मिमी) एच सेल मोटाई (मिमी)

ए 90, 130, 6.2

द्वितीय.उपकरण प्रदर्शन

1. ध्रुवों के बीच संरेखण सटीकता: कुल मिलाकर <0.5 मिमी, एकल टुकड़ा <0.3 मिमी;

2. ध्रुव और डायाफ्राम के बीच संरेखण सटीकता: केंद्र विचलन <0.5 मिमी;

3. स्टैकिंग गति: 1.5-2s / टैबलेट;

4. मैन-मशीन इंटरफेस में लैमिनेटेड सेटिंग पैरामीटर हैं;

5. डायाफ्राम निरंतर तनाव उपकरण;

6. त्रुटि प्रदर्शन और शीघ्र कार्य;

7. इसमें स्थैतिक बिजली को धूलने और हटाने का कार्य है

8. ऊपर की प्लेट एक बार में लगभग 1 घंटे तक काम कर सकती है

III.डिवाइस फ़ंक्शन यूनिट

लैमिनेटिंग मशीन उपकरण लेआउट और प्रक्रिया विवरण

1. बनाने के बाद बैटरी सेल का प्रोसेस डायग्राम।सेल को फोल्ड करने के बाद, मेम्ब्रेन को आउटसोर्स किया जाएगा और एडहेसिव पेपर चिपकाया जाएगा।

अंजीर।निर्माण के बाद बैटरी सेल की P11.1 प्रक्रिया आरेख

2. पूरी मशीन में शामिल हैं: बाएं और दाएं पोल ​​फिल्म बॉक्स (प्रत्येक तरफ 2), बाएं और दाएं सेकेंडरी पोजिशनिंग (प्रत्येक तरफ 2) मुख्य लैमिनेटिंग प्लेटफॉर्म (प्रत्येक तरफ 1), पोल पीस एबडिकेटिंग मैकेनिज्म, रियर मूविंग मैकेनिज्म, मुख्य संचरण तंत्र, नियंत्रण प्रणाली, आदि।

3. हर बार जब मशीन 200 मिमी आगे और पीछे चलती है, तो चलने का समय 0.7 सेकंड होता है, और सिलेंडर की ऊपरी और निचली स्थिति में क्रमशः 0.35 सेकंड, यानी प्रत्येक स्टैक के लिए 1.4 सेकंड लगते हैं।

4. मुख्य लैमिनेटिंग प्लेटफॉर्म हिलता नहीं है, और डायाफ्राम चारों ओर घूमता है।पोल की प्राइमरी पोजिशनिंग और सेकेंडरी पोजिशनिंग के 2 सेट हैं, और दाईं ओर पोल बॉक्स डिवाइस को उतारा जा सकता है।

5. ध्रुव टुकड़ा बॉक्स के दाईं ओर ले जाया जा सकता है, एजेंसी बैटरी वॉल्यूम डायाफ्राम स्पेसटाइम को एक बड़ी जगह से बाहर कर सकती है।चाल से पहले और बाद में एजेंसियां, सर्वो मोटर और मोबाइल उपकरणों का उपयोग करते हुए, पोल के टुकड़े के बक्से को प्रभावित नहीं करती हैं, जल्दी से ऊपर और नीचे चलती हैं और स्थिति बनाती हैं, सर्वो तंत्र का उपयोग करती हैं, सामग्री बॉक्स पोल टुकड़े के शीर्ष पर आगे और पीछे ले जाया जाता है सर्वो तंत्र को गोद लेता है , पोजिशनिंग डिवाइस, पोजिशनिंग के लिए एक छोटा सिलेंडर, वैक्यूम सोखना फ़ंक्शन के तहत पोजिशनिंग प्लेट।

6. टुकड़े टुकड़े में डिवाइस: वैक्यूम चूसने वाला ध्रुव टुकड़े टुकड़े टुकड़े मशीन को चूसा, इस स्थिति में एक क्लैंपिंग सिलेंडर दबाव प्लेट और डायाफ्राम है, भगवान टुकड़े टुकड़े स्थिर, टुकड़े को सेट टुकड़ों की संख्या पर मोड़ो।लैमिनेटेड दर्शकों के पास एक दबाव बम और सर्वो तंत्र होता है ताकि यह सुनिश्चित किया जा सके कि चाकू हर बार एक ही ऊंचाई पर काम करे, यह सुनिश्चित करने के लिए दबाव के साथ कि बैटरी संपीड़न की स्थिति में रहे, बैटरी की मोटाई में वृद्धि को नियंत्रित करने के लिए सर्वो डाउन का उपयोग करें;

7. रिलीज डायाफ्राम डिवाइस: डिवाइस में डीसी मोटर, निरंतर तनाव तंत्र और उचित मानक रोलर स्थापना है ताकि यह सुनिश्चित किया जा सके कि घूर्णन करते समय डायाफ्राम का टोक़ मूल रूप से समान हो;

8. मुख्य ट्रांसमिशन डिवाइस, जिसमें 1.5 किलोवाट सर्वो मोटर, सटीक बॉल स्क्रू, सटीक बीयरिंग, शुरू करने और रोकने का तेज़ त्वरण, सटीक स्थिति है।

मुख्य घटकों की उत्पत्ति और विन्यास

3, साइट पर्यावरण आवश्यकताओं और भाग के लिए आवश्यकताएं

1. परिवेश का तापमान: 0 ~ 40 ℃;

2. सापेक्षिक आर्द्रता: 20 ~ 90% आरएच;

3. बिजली की आपूर्ति: तीन चरण 380V, 50 हर्ट्ज;

वोल्टेज में उतार-चढ़ाव रेंज: ± 10%;

साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं है।

4. संपीड़ित हवा: 5 ~ 6.5bar, दबाव में उतार-चढ़ाव सीमा: ± 10%;
