3KW विभिन्न प्रकार की बैटरी पोल टुकड़ा सीसीडी गुणवत्ता डिटेक्टर
1. बैटरी इलेक्ट्रोड के लिए गुणवत्ता निरीक्षण मशीन की डिजाइन आवश्यकताएं:
1.1.यह उपकरण लिथियम बैटरी, लिथियम आयरन फॉस्फेट बैटरी, लिथियम आयरन बैटरी, निकल कैडमियम बैटरी, निकल जिंक बैटरी, निकल आयरन बैटरी, सुपर कैपेसिटर और अन्य नई ऊर्जा बैटरी पोल पीस की सतह की गुणवत्ता का पता लगाने के लिए उपयुक्त है, सीसीडी इमेजिंग सिद्धांत का उपयोग करते हुए, बैटरी पोल पाउडर, खरोंच, दरार, सतह की गुणवत्ता में एक समस्या है जैसे नमूना शीट चयनित, योग्य उत्पाद बॉक्स में एकत्रित सामग्री।
1.2.बैटरी पोल टुकड़ा गुणवत्ता निरीक्षण मशीन की क्षमता और प्रक्रिया पैरामीटर: पोल प्लेट उत्पादन की गति 4 टुकड़े / मिनट समायोज्य

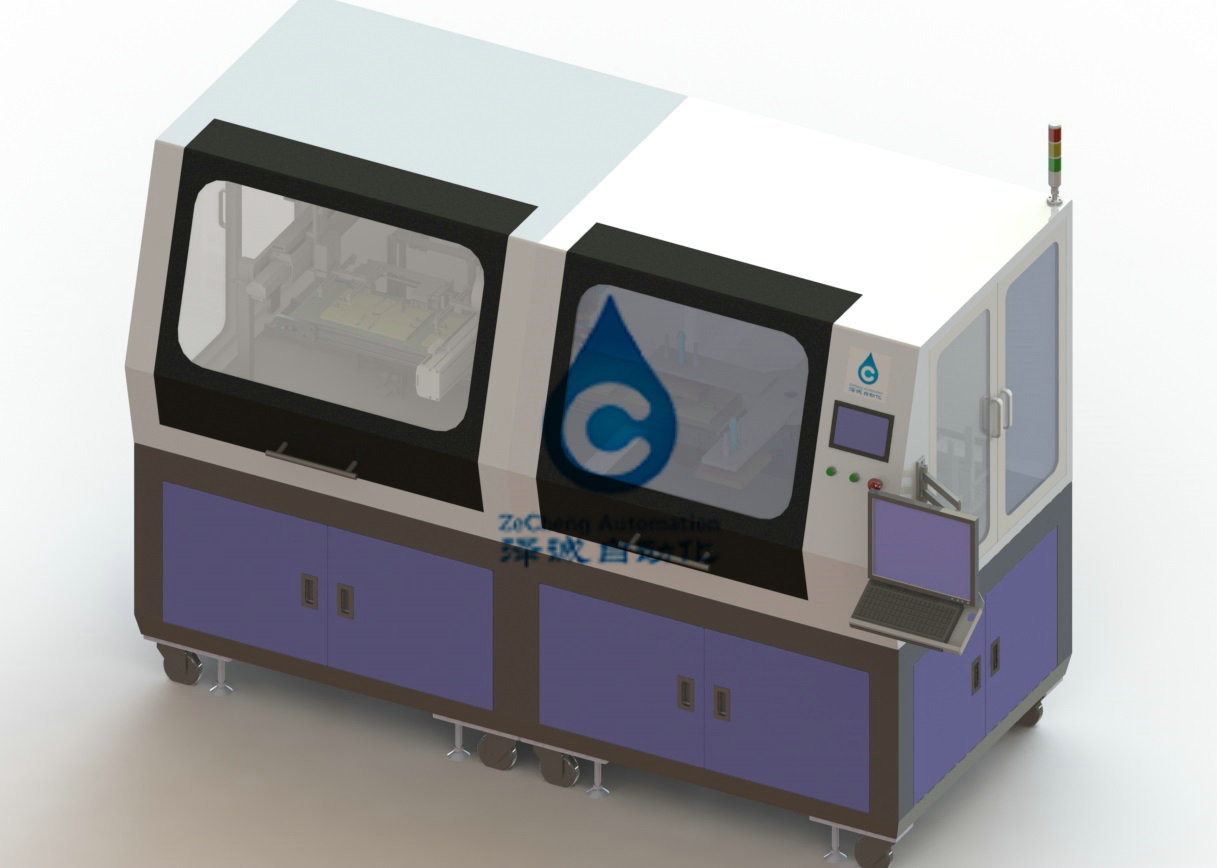

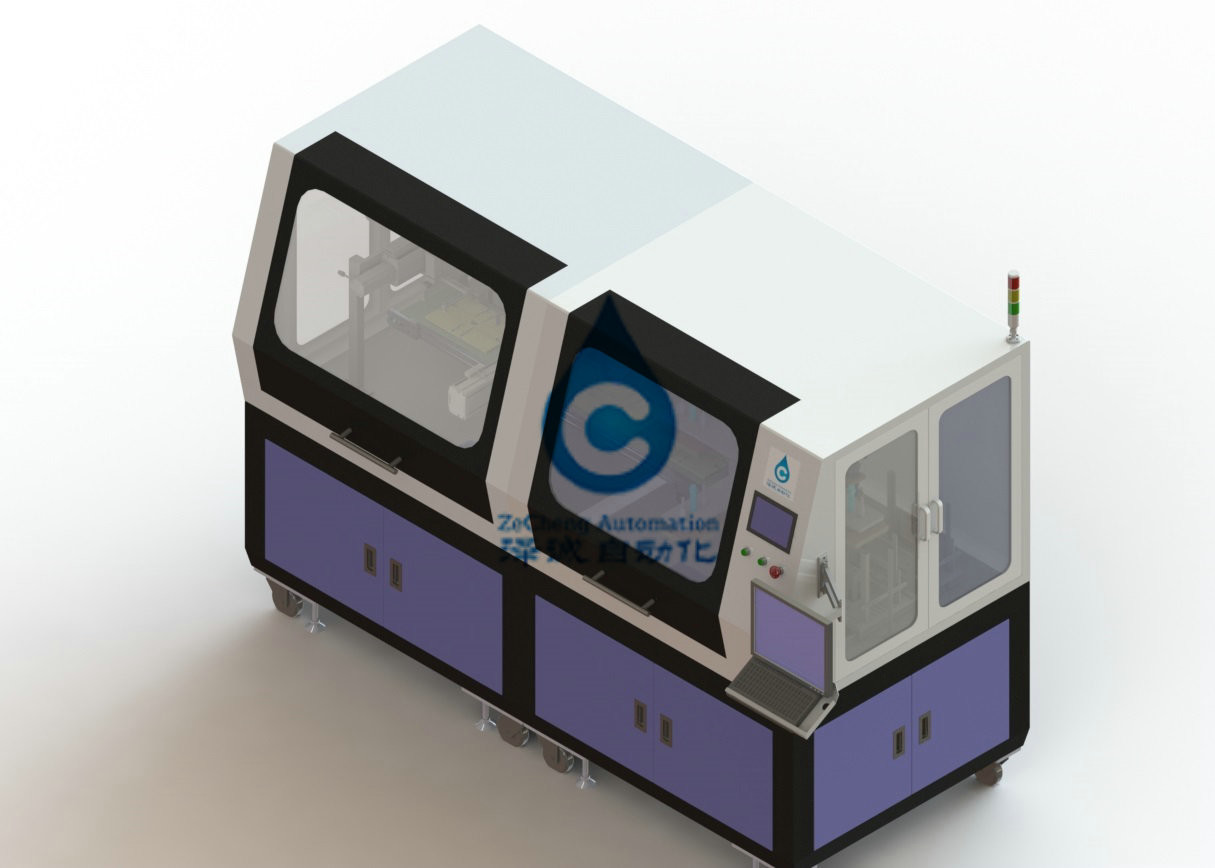

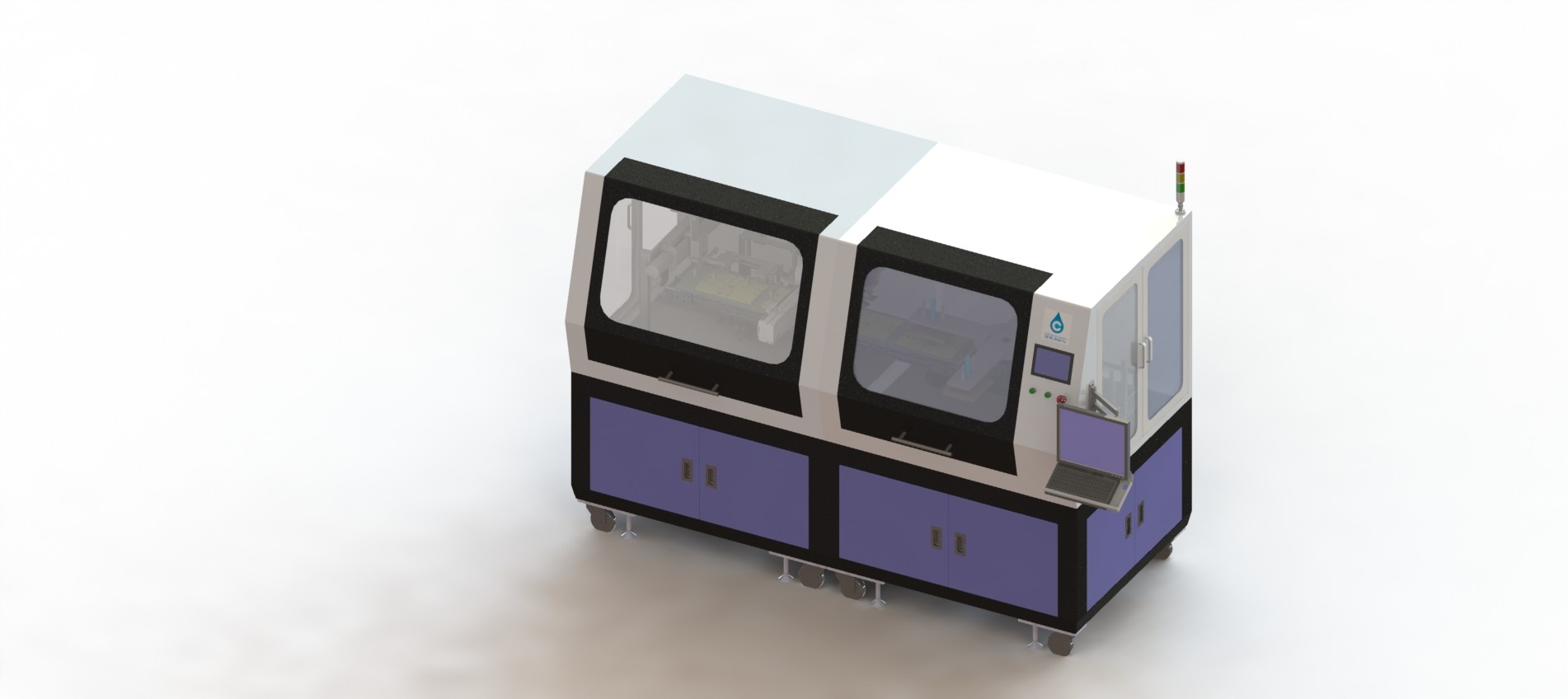

1.3.उपकरण आरेख
2. उपकरण तकनीकी पैरामीटर
|
मशीन विनिर्देश मद |
ZCCF02A |
| शून्य स्थान | -88KPa |
| कुल शक्ति (किलोवाट) | AC220V, 50HZ 3KW |
| सामान्य परिचालन शक्ति (किलोवाट) | AC220V, 50HZ 2KW |
| वज़न | 1.5T |
| डिवाइस रोटेशन दर | 95% |
| उपकरण पास दर | 99.5% |
3. मुख्य उपकरण घटक
यह उपकरण मुख्य रूप से पोल की सतह पर तस्वीरें लेने के लिए सीसीडी इमेजिंग सिद्धांत का उपयोग करता है, और यह मानक पोल के साथ तुलना करता है कि यह योग्य है या नहीं। जब कोई पोल नहीं होता है, तो सामग्री बॉक्स को स्वचालित रूप से स्विच किया जा सकता है।मैनिपुलेटर सामग्री बॉक्स से पोल शीट को चूसता है और इसे 90 डिग्री घुमाता है।सीसीडी पोल शीट के नीचे का पता लगाता है और इसे 90 डिग्री में बदल देता है। योग्य उत्पाद कन्वेयर बेल्ट पर उपरोक्त डिटेक्शन स्टेशन पर चलते रहते हैं, डिटेक्शन स्वचालित रूप से डिस्चार्जिंग स्टेशन पर भेजे जाने के बाद, सामग्री बॉक्स में योग्य उत्पादों, अयोग्य उत्पादों में कचरा पेटी।

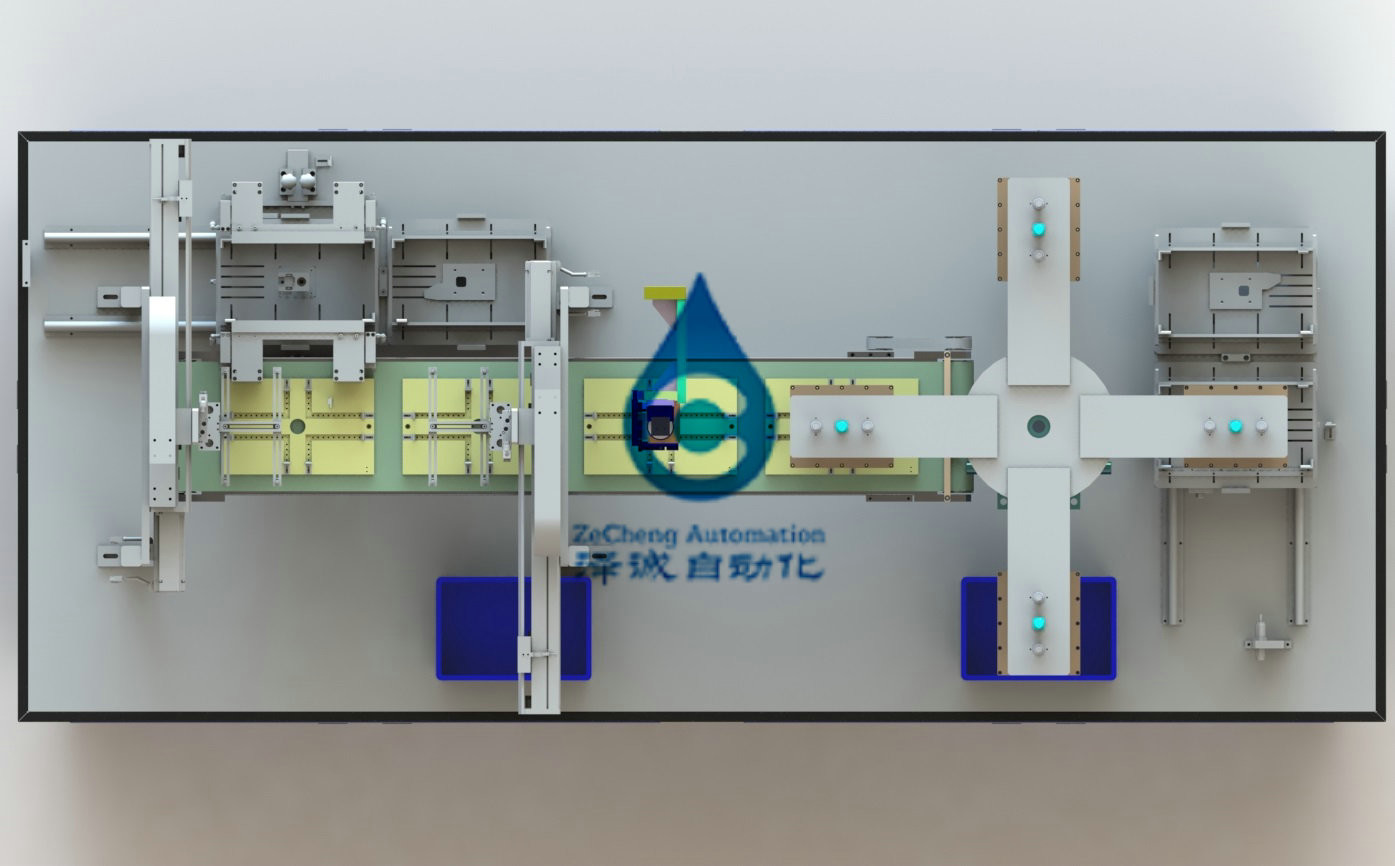

3.1 रोटरी फीडिंग मैनिपुलेटर सिस्टम: 4-स्टेशन रोटेशन के लिए सटीक कैम डिवाइडर का उपयोग करना, 1-स्टेशन पोल पीस फीडिंग, 2-स्टेशन सीसीडी डिटेक्शन, 3-स्टेशन पुट योग्य उत्पादों को कन्वेयर बेल्ट फिक्स्चर पर, 4-स्टेशन गैर-अनुरूप उत्पादों को रखा जाता है। कचरे के डिब्बे में।
3.2 कन्वेयर बेल्ट सिस्टम: सर्वो मोटर निश्चित दूरी को स्थानांतरित करने के लिए कन्वेयर बेल्ट को चलाती है, और कन्वेयर बेल्ट एक क्लैंप से सुसज्जित है, जो प्रभावी रूप से पोल के टुकड़ों का पता लगा सकता है।
3.3 अनलोडिंग मैनिपुलेटर सिस्टम: सर्वो मोटर या रॉडलेस सिलेंडर सक्शन कप मैनिपुलेटर को गाइड रेल पर ले जाने के लिए ड्राइव करता है, स्वचालित रूप से पोल के टुकड़े को चूसता है और संबंधित सामग्री बॉक्स में डालता है।
3.4 अपर कवर सिस्टम: यह शीट मेटल वेल्डिंग संरचना को अपनाता है, दिखने में सुंदर, और अद्वितीय सीलिंग संरचना डिजाइन को अपनाता है, जो धूल को उपकरण में गिरने से प्रभावी ढंग से रोक सकता है।
4. पर्यावरणीय आवश्यकताएं
कृपया निम्न ऊर्जा माध्यम प्रदान करें
4.1 बिजली की आपूर्ति
4.1.1 वोल्टेज AC220V ± 10%
4.1.2 आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज
4.2.तापमान: 5-35℃ भंडारण तापमान: 0-40℃
4.3.वायु स्रोत: 0.4-0.6mpa
4.4 आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।
4.5 साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं है
4.6 उपकरण रंग की आवश्यकताएं: पार्टी ए द्वारा प्रदान की गई रंग प्लेट या रंग संख्या के अनुसार, कंप्यूटर सफेद है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
