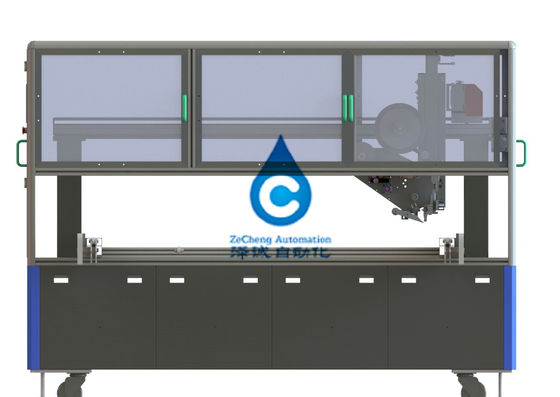

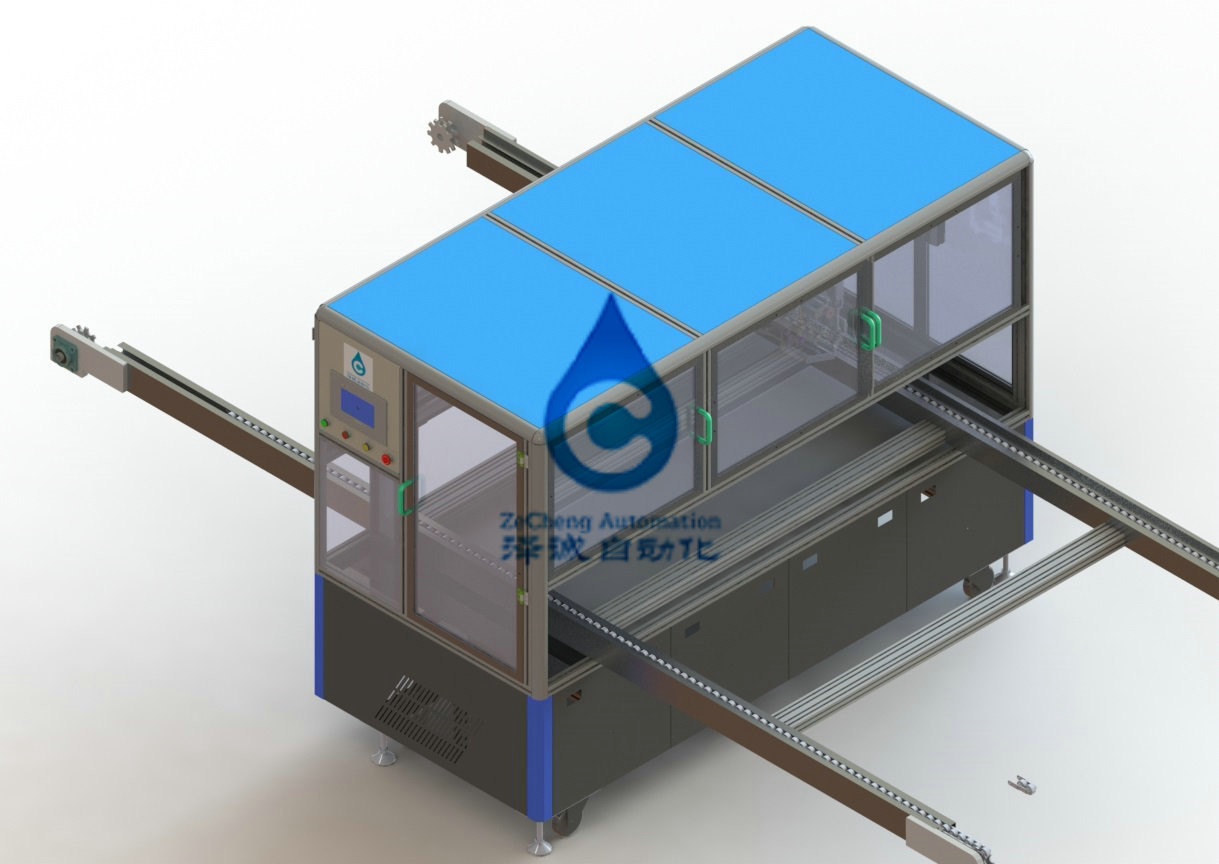

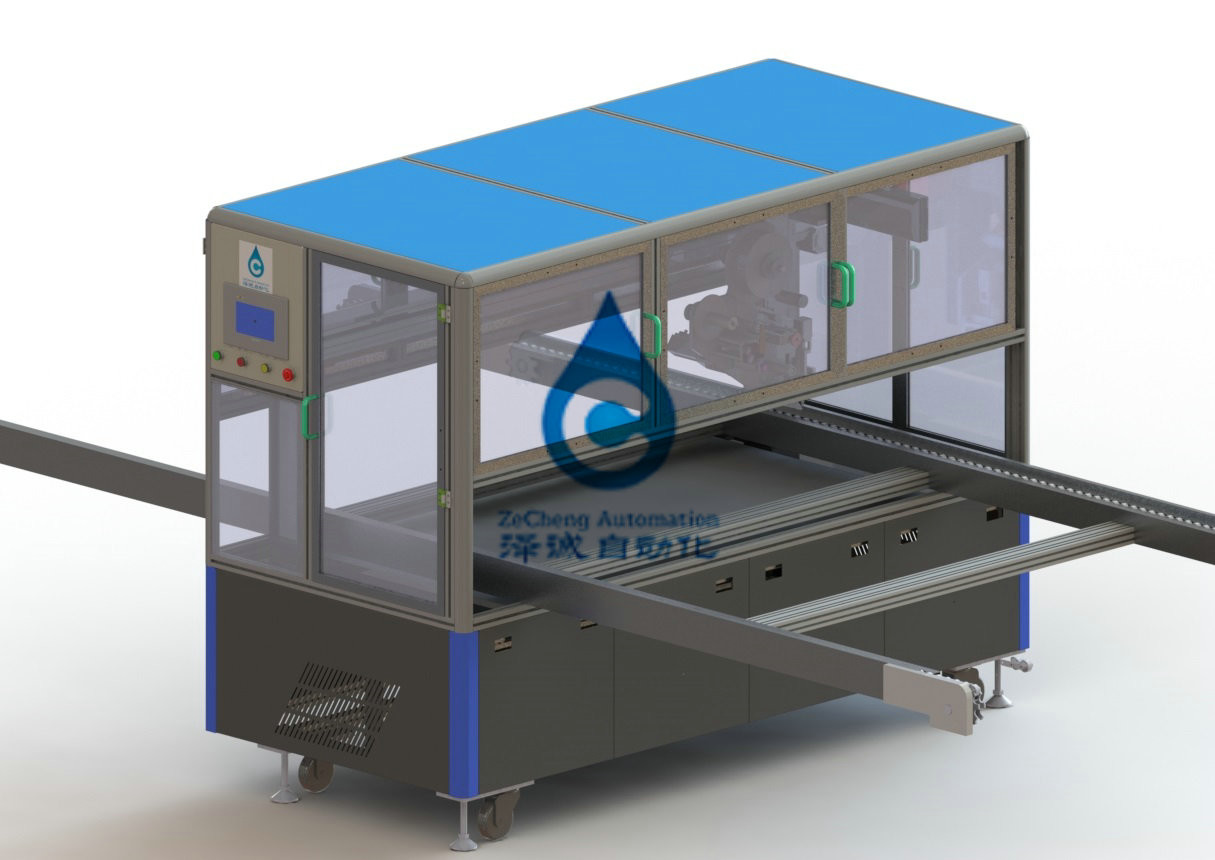

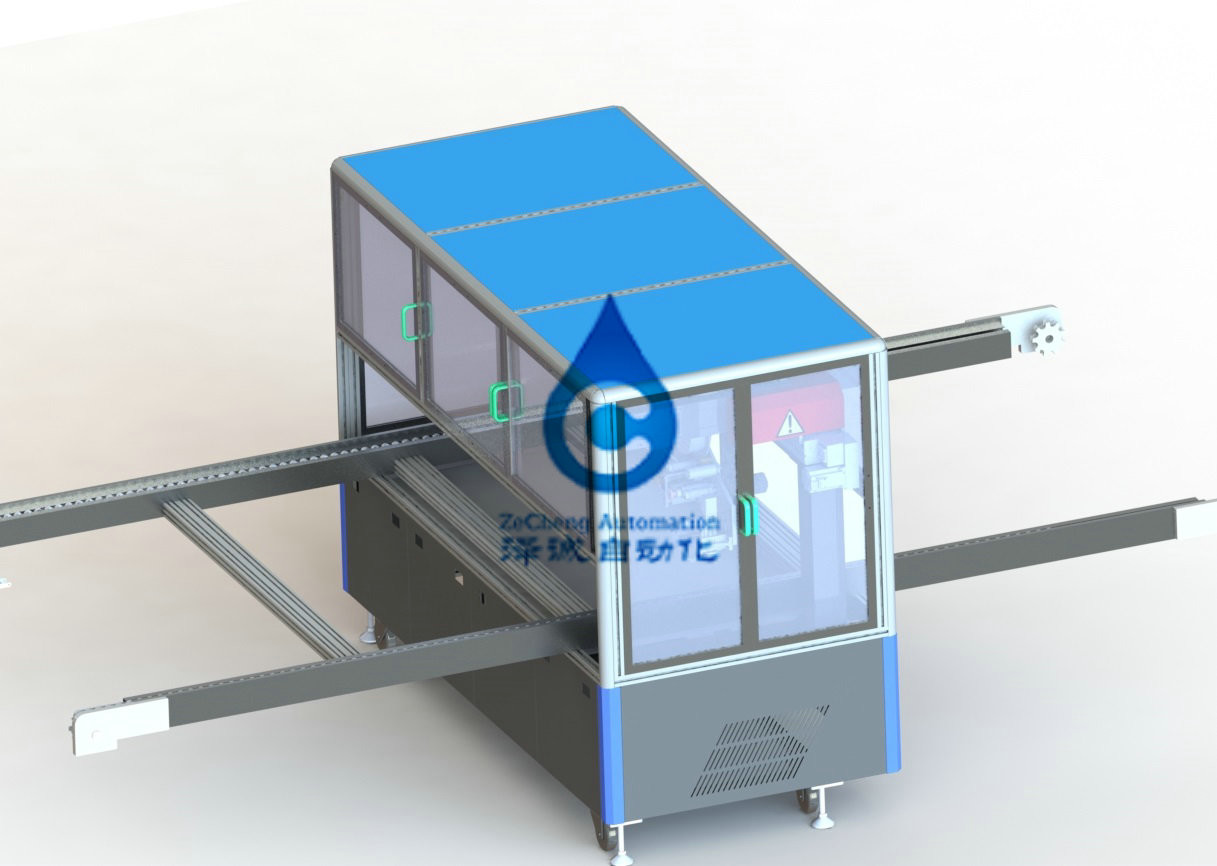

स्क्वायर मॉड्यूल बसबार शीट के लिए बैटरी मॉड्यूल स्वचालित टैपिंग मशीन
1. उपकरण परिचय
1.1.यह उपकरण विशेष रूप से स्क्वायर मॉड्यूल बसबार शीट की वेल्डिंग के पूरा होने के बाद टेपिंग प्रक्रिया के लिए डिज़ाइन किया गया है।इसमें स्वचालित काटने और स्वचालित टेपिंग के कार्य हैं, और अलग पेपर के साथ टेपिंग के लिए उपयुक्त है।
2. डिवाइस के कार्य और पैरामीटर:
2.1.उपयुक्त मॉड्यूल का आकार इस प्रकार है
| मद | टी3 | |||
| बर्स्ट मोड | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| मरने की लंबाई * चौड़ाई * ऊंचाई (मिमी) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| मॉड्यूल वजन | 86 | 95 | 95 | 86 |
| मॉड्यूल के तल पर समतलता | 0.8 मिमी | 0.8 मिमी | 0.8 मिमी | 0.8 मिमी |
2.2 उपकरण के मुख्य कार्य
1) उपकरण में नॉन-स्टॉप ईंधन भरने का एहसास करने के लिए सामग्री की पहचान और ईंधन भरने वाले अनुस्मारक का कार्य होगा; यदि मशीन बंद हो जाती है, तो इसे एक बार ≥4h के लिए रोक दिया जाएगा, और प्रत्येक स्टॉप का डाउनटाइम ≤ 5min होगा।
2) फिल्म ड्राइंग प्रक्रिया में तनाव बल नियंत्रण उपायों को अपनाया जाना चाहिए ताकि यह सुनिश्चित हो सके कि फिल्म पूरी फीडिंग प्रक्रिया और फिल्म काटने की प्रक्रिया के दौरान इस आधार पर तनावपूर्ण है कि फिल्म टूट नहीं गई है।तनाव बल को समायोजित किया जा सकता है, और विनिर्देश सेट होने के बाद तनाव बल स्थिर रहता है।
3) रिवाइंडिंग तंत्र ढीले कागज की वसूली के लिए कसने के लिए शक्ति प्रदान करता है, और ढीले कागज ≥200m प्राप्त कर सकता है;
4) अनइंडिंग रील को मुख्य शक्ति प्रदान करने की आवश्यकता होती है, इसमें रिवाइंड फ़ंक्शन होता है, और इसे इस तरह से तय किया जाता है जो सुरक्षा को ध्यान में रखता है।फिटिंग रील व्यास 100-450 मिमी है, और प्रभावी भार ≤20kg;
5) फिल्म लागू होने पर रोलिंग दबाव 0.1 एमपीए होता है; फिल्म चिपकने की प्रक्रिया में, फिल्म पर कोई क्षति या खरोंच का निशान नहीं होता है;
6) काटने के तंत्र उपकरण में जीवन प्रबंधन का कार्य होता है, ब्लेड जीवन चयन की आवश्यकता 10w बार होती है, काटने के समय की संख्या विनिर्देश निर्धारित कर सकती है, समाप्ति अलार्म उपकरण परिवर्तन का संकेत देता है;
7) टेप की चौड़ाई 60-80 मिमी।
2.3.उपकरण तकनीकी पैरामीटर
| मद | ZPCD05C | |
|
तकनीकी पैमाने
|
की दक्षता | 40Sटेप के 2 स्ट्रिप्स लागू करें |
| कुल शक्ति (किलोवाट) | 3KW | |
| सामान्य परिचालन शक्ति (किलोवाट) | 2.75 किलोवाट | |
| अन्य ऊर्जा मीडिया | शुष्क संपीड़ित वायु स्रोत | |
| वजन | 800 किलो | |
| उपकरण का आकार | W1200mmXL2300mmXH1900mm | |
3, डिवाइस विवरण
जब मॉड्यूल ट्रे गोंद चिपकाने की स्थिति में पहुंच जाती है, तो स्थिति सिलेंडर की क्रिया अवरुद्ध हो जाती है, सेंसर एक संकेत देता है, जेड-अक्ष गोंद सिर को नीचे ले जाने के लिए ड्राइव करता है, और टेप मॉड्यूल के करीब है, और गोंद रोलर मॉड्यूल पर टेप सिर को दबाता है, Y सर्वो मोटर पर ले जाता है, गोंद सिर को स्थानांतरित करने के लिए ड्राइव करता है, मॉड्यूल पर टेप चिपकाता है, निर्दिष्ट लंबाई तक जाता है, टेप को स्वचालित रूप से काटता है, और फिर पूंछ गोंद को खत्म करने के लिए आगे बढ़ता है।एक टुकड़ा चिपकाने के बाद, एक्स-अक्ष को स्थानांतरित करें और टेप का दूसरा टुकड़ा चिपकाएं।
विशिष्ट नौकरी विवरण:
3.1, गोंद तैयारी तंत्र
आने वाले टेप को मैन्युअल रूप से टेप अनइंडिंग मैकेनिज्म पर स्थापित किया जाता है, मोटर टेप अनइंडिंग मैकेनिज्म की अनइंडिंग गति को नियंत्रित करता है, और टेप के तनाव को टेंशनिंग मैकेनिज्म द्वारा समायोजित किया जाता है।रिलीज पेपर को जंगम रबर रोलर 1 पर अलग किया जाता है और रिलीज पेपर रिकवरी मैकेनिज्म द्वारा एकत्र किया जाता है।;गोंद दबाने वाला तंत्र अगले गोंद को खींचने की सुविधा के लिए टेप को दबाता है।
3.2, गोंद तंत्र खींचो
XYZ तीन-अक्ष रैखिक मॉड्यूल चिपकने वाले सिर को मॉड्यूल पर चिपकने वाली टेप को स्थानांतरित करने और चिपकाने के लिए ड्राइव करता है।
3.3, रैक प्रणाली
पूरी मशीन की स्थिरता सुनिश्चित करने के लिए स्क्वायर-पास वेल्डिंग को अपनाया जाता है।यह समायोज्य फुट कप और सार्वभौमिक पहियों से सुसज्जित है, जो उपकरण के स्तर को समायोजित कर सकता है और पूरी मशीन की आवाजाही को सुविधाजनक बना सकता है।
3.4.टच स्क्रीन ऑपरेटिंग सिस्टम
टच स्क्रीन ऑपरेशन इंटरफ़ेस, सिस्टम पैरामीटर सेटिंग इंटरफ़ेस, पावर-ऑन, आपातकालीन स्टॉप, मैनुअल और स्वचालित बटन हैं।
3.5.विद्युत कैबिनेट को नियंत्रित करें
इलेक्ट्रिक बोर्ड मशीन के अंदर स्वतंत्र रूप से स्थापित होता है, और पावर सर्किट घटक जैसे रिसाव स्विच, डीसी स्थिर बिजली आपूर्ति, नियंत्रण के लिए पीएलसी, रिले, मोटर नियंत्रण उपकरण इत्यादि अंदर स्थापित होते हैं।कनेक्टर्स और टर्मिनल ब्लॉकों का उपयोग करके बाहर से कनेक्शन बनाए जाते हैं।पीएलसी ओमरॉन, मित्सुबिशी, पैनासोनिक को गोद लेती है।पावर केबल के छत वाले हिस्से में वेध होते हैं।अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को नीचे तार और पाइप किया जाता है।
4. ऊर्जा मीडिया
4.1. बिजली की आपूर्ति
4.1.1 वोल्ट एसी 220 वी, एकल चरण; वोल्टेज उतार-चढ़ाव ± 10% से कम है।
4.1.2.आवृत्ति 50 हर्ट्ज।
4.2.एयर
4.2.1.दबाव 0.4 ~ 0.45mpa।
4.2.210L / मिनट का प्रवाह।
5.पर्यावरण की स्थिति
डिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बिना किसी बाधा के काम कर सकता है।
5.1 परिवेश का तापमान: 5-35 ℃
5.2 आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।
5.3 यह नमक गैस, जहरीली गैस और संक्षारक गैस से मुक्त होगा।
5.4 धूल में कोई प्रवाहकीय धूल नहीं होगी।
5.5 चुंबकीय सीमा डिवाइस की चुंबकीय सीमा को प्रभावित नहीं करेगी
