इलेक्ट्रिक साइकिल 18650 बैटरी स्वचालित पैक लाइन
1,परियोजना कार्यान्वयन की पृष्ठभूमि और शर्तें
1.1 परियोजना कार्यान्वयन पृष्ठभूमि
पार्टी ए को एक इलेक्ट्रिक साइकिल बैटरी पैकिंग वायरिंग की आवश्यकता है।यह उत्पादन लाइन इलेक्ट्रिक साइकिल 18650 48V30AH लिथियम बैटरी पैक के उत्पादन के लिए लागू है। उत्पादन लाइन में लगभग 3 डिजाइनर हैं, और उत्पादन क्षमता एक घंटे में 6,000 से 6,500 से अधिक योग्य 18650 सेल मॉड्यूल को इकट्ठा करने की आवश्यकताओं को पूरा कर सकती है।उत्पादन लाइन 300 * 260 मिमी तक सेल मॉड्यूल के उत्पादन के साथ संगत है।
1.2 परियोजना कार्यान्वयन के लिए शर्तें
परियोजना कार्यान्वयन निम्नलिखित शर्तों को पूरा करना चाहिए:
बैटरी पैक सिस्टम असेंबली सामग्री ग्राहक पार्टी ए द्वारा प्रदान की जाएगी;
ग्राहक पार्टी ए द्वारा प्रदान की गई बिजली की आपूर्ति में बैटरी पैकेजिंग वायरिंग, 10 किलोवाट से अधिक;
0.5m3 / h से ऊपर बैटरी पैकेजिंग वायरिंग इनटेक और ड्राई एयर सोर्स ग्राहक और पार्टी ए द्वारा प्रदान किया जाएगा।
पार्टी ए का मानक संयंत्र पर्यावरण संबंधी आवश्यकताएं:
वर्कशॉप ग्राउंड इलेक्ट्रोस्टैटिक: to10 से 8 की शक्ति तक;
कार्यशाला विरोधी स्थैतिक उपचार: पेशेवर विरोधी स्थैतिक उपचार, उपकरण ग्राउंडिंग और इलेक्ट्रोस्टैटिक ग्राउंडिंग अलग से करने की आवश्यकता है
कार्यशाला डस्टप्रूफ ग्रेड: 1 मिलियन (सामान्य वातावरण);
कार्यशाला का वातावरण: तापमान 0 ~ 45 ℃, आर्द्रता 20% ~ 60%;
वायु स्रोत आवश्यकताएँ: इनलेट दबाव> 0.7MPa, ओस बिंदु तापमान <5 ℃;
उत्पादन लाइन बिजली की आपूर्ति: तीन चरण पांच-तार AC380V; 10%;आवृत्ति: 50 हर्ट्ज;
आने वाली बिजली की आपूर्ति विश्वसनीय जमीन तार प्रदान करेगी;
फर्श सीमेंट की मोटाई (निश्चित बोल्ट का उपयोग): 300 मिमी
मंजिल प्रभावी ऊंचाई: 4 मीटर से अधिक
जमीन समतलता: 2 मी mm 2 मिमी
2. परियोजना के कार्यान्वयन की गुंजाइश
2.1 इलेक्ट्रिक साइकिल बैटरी पैकिंग तारों की आवश्यकताओं और प्रकारों को पूरा करने के लिए:
2.1.1 बैटरी पैक जानकारी:
2.1.1.1 बैटरी पैकेज रूपरेखा आरेख
कोई नहीं है
2.1.1.2 बैटरी
1) सेल प्रकार: 18650;सेल का आकार: Φ 17.8 ~ 18.5 मिमी;ऊँचाई 64.8 ~ 65.4 मिमी;
2) खिला विधि: मैन्युअल रूप से सेल को सेल सामग्री बॉक्स में लोड करें;
2.1.1.3 वर्तमान ले जाने वाले स्लाइस
1) वर्तमान वाहक आकार: शाखा चिप मुद्रांकन;
2) वर्तमान वाहक की मोटाई: 0.15 मिमी से 0.25 मिमी;
2.1.1.4 ऊपर और नीचे कवर
1) अधिकतम आकार: 300 मिमी × 400 मिमी
2) कोशिकाओं की संख्या: .100
टिप्पणी:
1.) अगर पार्टी ए को अन्य बैटरी पैक (इस समझौते में निर्धारित बैटरी पैक की आकार सीमा के भीतर) का उत्पादन करने की आवश्यकता है, तो पार्टी ए बैटरी पैकेजिंग से संबंधित टूलींग को समायोजित करेगी और इलेक्ट्रिक साइकिलों की वायरिंग करेगी और इसे बनाएगी और बदल सकती है और समायोजित कर सकती है। प्रासंगिक उपकरणों के मापदंडों;
2.) यदि इस समझौते में निर्दिष्ट बैटरी पैक मापदंडों की सीमा से परे बैटरी पैक का उत्पादन करने की आवश्यकता है, तो दोनों पक्ष अलग-अलग बातचीत करेंगे।
3.) जैसा कि पार्टी ए इस समझौते पर हस्ताक्षर करते समय उत्पाद का फैसला करता है, इस समझौते पर हस्ताक्षर करने के बाद उत्पाद प्रक्रिया में बदलाव के कारण योजना का संशोधन दोनों पक्षों के बीच अलग-अलग व्यापार वार्ता के अधीन होगा;
2.1.2 इलेक्ट्रिक साइकिल बैटरी पैकेजिंग और वायरिंग के लिए सामग्री आवश्यकताएं:
2.1.2.1 सामग्री बार कोड आवश्यकताएँ:
बारकोड प्रकार: दो आयामी कोड या एक आयामी कोड;
बारकोड स्पष्ट और पढ़ने में आसान होना चाहिए।बारकोड को कागज पर मुद्रित और चिपकाया जाएगा, और चिपकाने की स्थिति समझौते के प्रावधानों का पालन करेगी।
2.2 इलेक्ट्रिक साइकिल बैटरी पैकेजिंग वायरिंग डिजाइन।निर्माण और स्वीकृति के लिए बैटरी पैक का प्रकार:
2) मॉड्यूल वजन: :15kg
3) पैक वजन: kg30kg
4) ऊपरी और निचले कवर का वजन: Weight30 किग्रा

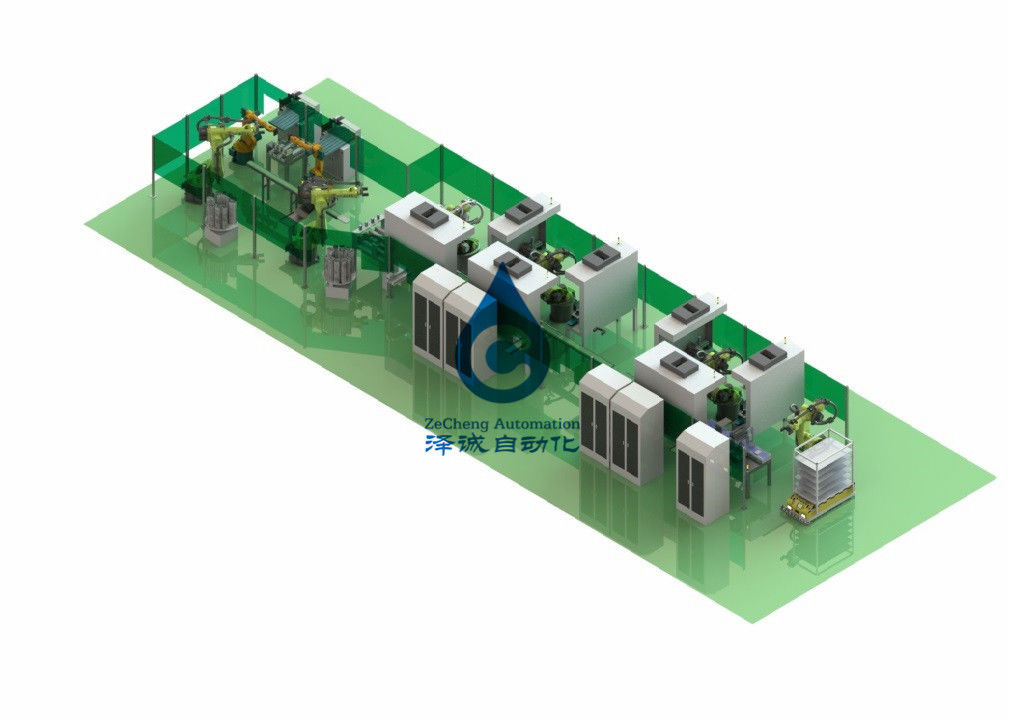

2.4.1 इलेक्ट्रिक साइकिल बैटरी पैकेजिंग वायरिंग लेआउट:
