पॉलिमर बैटरी चिपकने वाला AC220V 8KVA लिथियम आयन बैटरी पैक असेंबली लाइन
बैटरी पैक असेंबली लाइन पॉलिमर बैटरी चिपकने वाला स्वचालित लाइन तकनीकी समझौता

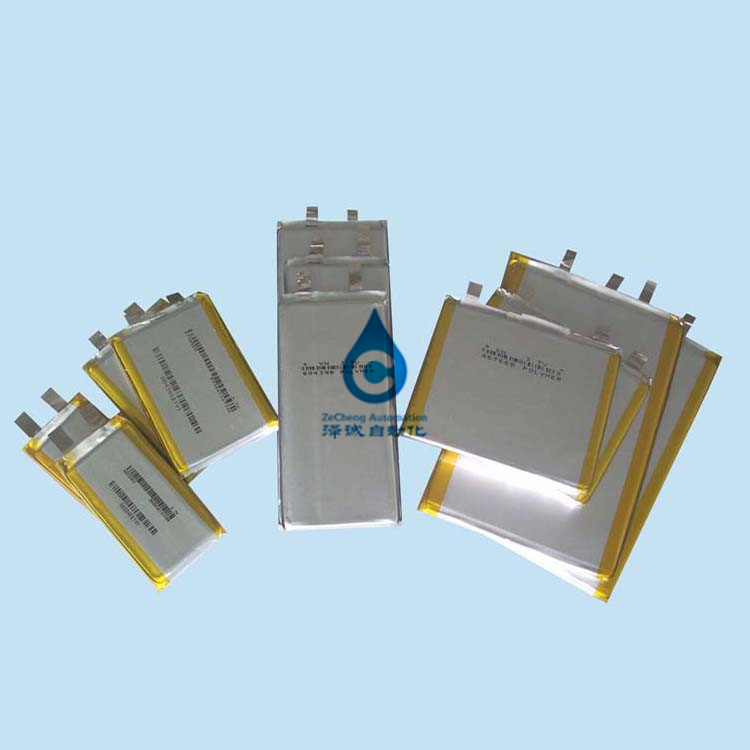

उपयोग: मुख्य रूप से नरम पैकेज बहुलक बैटरी बैटरी परिधीय छड़ी गोंद के लिए उपयोग किया जाता है, परमाणु के तल पर पोस्ट चिपकने वाला गोंद के दोनों ओर एक, आदेश के बाद बदल सकता है, संगत बैटरी पक्ष एल प्रकार और यू प्रकार, पूरी प्रक्रिया की अवधि का एहसास बैटरी ऑपरेशन के साथ हाथ से संपर्क, ग्राहक की छवि में सुधार, कर्मचारियों के काम को कम करना, गुणवत्ता की निरंतरता में सुधार, गुणवत्ता में सुधार।
दूसरा, लाभ: कम ऑपरेटर, कर्मियों के कार्यभार को कम करते हैं, उद्यम के लिए कर्मियों के खर्च को कम करते हैं, उत्पादन क्षमता में सुधार करते हैं, प्रति घंटे 1000 पीसीएस से अधिक दक्षता, अनुकूलता की एक विस्तृत श्रृंखला, स्वतंत्र रूप से सामने और पीछे के अंत प्रक्रिया से जोड़ा जा सकता है, विवरण के लिए विनिर्देश रेंज तालिका देखें:
Iii।विनिर्देशों के दायरे:
| क्रियात्मक क्रम | उपकरण समारोह | लागू बैटरी रेंज | दक्षता <घंटे> | चिपकने वाला कागज की चौड़ाई और परिशुद्धता | उत्पाद के लिए लागू है |
| स्वत: नीचे gluing और रोलिंग | नरम पैक बैटरी चिपकने वाला एल और यू के दोनों किनारों के लिए उपयोग किया जाता है |
एल 40-150 मिमी W40-80 मिमी H2.5-12 मिमी |
1000 से अधिक |
6/8/10/12/14 मिमी Other 0.5 मिमी (अन्य विनिर्देश) |
स्मार्ट फोन, टैबलेट कंप्यूटर, ई-बुक, लैपटॉप, मोबाइल पावर, आदि |
| स्वचालित gluing और दोनों पक्षों के रोलिंग | नरम पैक बैटरी चिपकने वाला एल और यू के दोनों किनारों के लिए उपयोग किया जाता है |
एल 40-150 मिमी W40-80 मिमी H2.5-12 मिमी |
1000 से अधिक |
6/8/10/12/14 मिमी Other 0.5 मिमी (अन्य विनिर्देश) |
स्मार्ट फोन, टैबलेट कंप्यूटर, ई-बुक, लैपटॉप, मोबाइल पावर, एट |
| स्वचालित शीर्ष डबल साइड टेप | नरम पैक बैटरी चिपकने वाला एल और यू के दोनों किनारों के लिए उपयोग किया जाता है |
एल 40-150 मिमी W40-80 मिमी H2.5-12 मिमी |
1000 से अधिक |
6/8/10/12/14 मिमी Other 0.5 मिमी (अन्य विनिर्देश) |
स्मार्ट फोन, टैबलेट कंप्यूटर, ई-बुक, लैपटॉप, मोबाइल पावर, एट |
चित्र 1 (बैटरी का योजनाबद्ध आरेख)
तालिका 1: ग्लूइंग से पहले बैटरी आयाम
| नहीं। | नाम | आकार (मिमी) | परिशुद्धता (मिमी) | ध्यान दें |
| ए | बैटरी की चौड़ाई | 40-90 | -0.5 ~ ० | |
| ख | बैटरी सेल की लंबाई | 55-130 | -0.5 ~ ० | |
| सी | बैटरी की लंबाई | 50-135 है | -0.5 ~ ० | |
| घ | बहती हुई ऊँचाई | 1.5-4.5 | -0.5 ~ ० | |
| टी | बैटरी की मोटाई | 2.5-10 | -0.4 ~ ० |
IV।तैयार उत्पादों के विनिर्देशों और आयाम
1. आयाम और एल के आकार के उत्पादों के विनिर्देशों:
(चिपकी हुई बैटरी का योजनाबद्ध आरेख) तालिका 2: एल-टाइप चिपकी हुई बैटरी का आयाम आरेख
| नहीं। | नाम | आकार (मिमी) | परिशुद्धता (मिमी) | ध्यान दें |
| ए | टेप जोखिम लंबाई | ± 0.2 मिमी | ± 0.5 मिमी | |
| ख | टेप जोखिम लंबाई | ± 0.2 मिमी | ± 0.5 मिमी | |
| सी | नीचे की तरफ से टेप की दूरी | ± 0.2 मिमी | ± 0.5 मिमी | |
| ध्यान दें | पट्टे की चौड़ाई | 6-16 मिमी | ± 0.5 मिमी | तटस्थ चिपचिपाहट |
(यू-प्रकार गोंद लगाव के बाद बैटरी का योजनाबद्ध आरेख) तालिका 3: यू-प्रकार गोंद संलग्नक के बाद बैटरी आकार आरेख
| नहीं। | नाम | आकार (मिमी) | परिशुद्धता (मिमी) | ध्यान दें |
| ए | टेप जोखिम लंबाई | ± 0.2 मिमी | ± 0.5 मिमी | |
| ख | टेप जोखिम लंबाई | ± 0.2 मिमी | ± 0.5 मिमी | |
| सी | टेप की चौड़ाई | Mm4.0 मिमी | ± 0.5 मिमी | |
| ध्यान दें | पट्टे की चौड़ाई | 6-16 मिमी | ± 0.5 मिमी |
| नहीं। | नाम | आकार (मिमी) | परिशुद्धता (मिमी) | ध्यान दें |
| ए | टेप का बाहरी किनारा मुख्य शरीर से दूर है | 0-2 मिमी | ± 0.5 मिमी | |
| ख | नीचे टेप लपेट चौड़ाई | Mm4.0 मिमी | ± 0.5 मिमी | |
| ध्यान दें | पट्टे की चौड़ाई | 6-18 मिमी | तटस्थ चिपचिपाहट |
वी। तकनीकी आवश्यकताओं
1. डिवाइस बैटरी के लिए चिपकने वाला टेप के कार्य को महसूस कर सकता है जैसा कि आंकड़ा 2, आंकड़ा 3 और आंकड़ा 4 में दिखाया गया है। चिपकने वाला टेप मजबूती से फंसा हुआ है, और चिपकने वाला टेप चिपके रहने के बाद कोई बुलबुले या झुर्रियां नहीं है।
2. उपकरण की क्षमता 15ppm से अधिक या उसके बराबर है;उपकरणों की गति की दर 97% से अधिक है, और प्राथमिक उपज की दर 98% से अधिक है (बैटरी को टैप करने की प्रक्रिया में क्षतिग्रस्त नहीं किया जा सकता है, और बैटरी की क्षति दर 0.1% से कम है)।दोषपूर्ण चिपकने वाली टेप की मरम्मत के बाद उपज की दर 98% से अधिक है।
3. यदि उपकरण को नकारात्मक दबाव की आवश्यकता है, तो तेल-मुक्त वैक्यूम पंप का उपयोग करना आवश्यक है, जो उपकरण आपूर्तिकर्ता द्वारा प्रदान किया जाएगा।प्रत्येक उपकरण एक वैक्यूम पंप से सुसज्जित है, जो नकारात्मक दबाव में स्थिर है और gluing उपकरण के स्थिर उत्पादन की आवश्यकताओं को पूरा कर सकता है।
4, उपकरण की गिनती समारोह है, कुल उत्पादन और प्रत्येक पारी की संचयी कुल उत्पादन रिकॉर्ड कर सकते हैं, ऑपरेटर पासवर्ड सुरक्षा के उपयोग को प्राप्त करने के लिए, उपरोक्त डेटा को बदल नहीं सकता है।
5. उपकरणों के सभी वायवीय मानक भागों बैरोमीटर और वैक्यूम गेज से बने होते हैं, जिसमें मीट्रिक प्रणाली के एमपीए और केपा की इकाइयां होती हैं।
6. बैटरी के पूरे संचालन के दौरान, बैटरी टूटने या खरोंच के कारण बैटरी या बैटरी की सतह को कोई नुकसान नहीं होता है।
7, इसी स्थिरता के प्रतिस्थापन बैटरी पक्ष चिपकने वाला के सभी प्रकार के आवश्यक आकार रेंज प्राप्त कर सकते हैं, स्थिरता को बदलने के लिए आसान है, प्रतिस्थापन चक्र 1 घंटे से कम है।
प्रक्रिया: नीचे की gluing और रोलिंग मशीन - दो तरफ gluing और रोलिंग मशीन - शीर्ष दो तरफा gluing
v। पर्यावरणीय पैरामीटर आवश्यकताओं
1. संपीड़ित हवा: 0.4 ~ 0.6mpa
2. परिवेश का तापमान: 20 ~ 35 ℃
3. सापेक्ष आर्द्रता: 5 ~ 55% एचआर
4. पावर स्रोत: AC220V, एकल-चरण;वोल्टेज में उतार-चढ़ाव% 10% से कम है;बिजली की आपूर्ति: 8KVA
5. वैक्यूम डिग्री: -101kp ~ -70kp।
6. आकार सीमा: 4500 * 800 * 1700 मिमी (समग्र लाइन लंबाई, चौड़ाई और ऊंचाई)

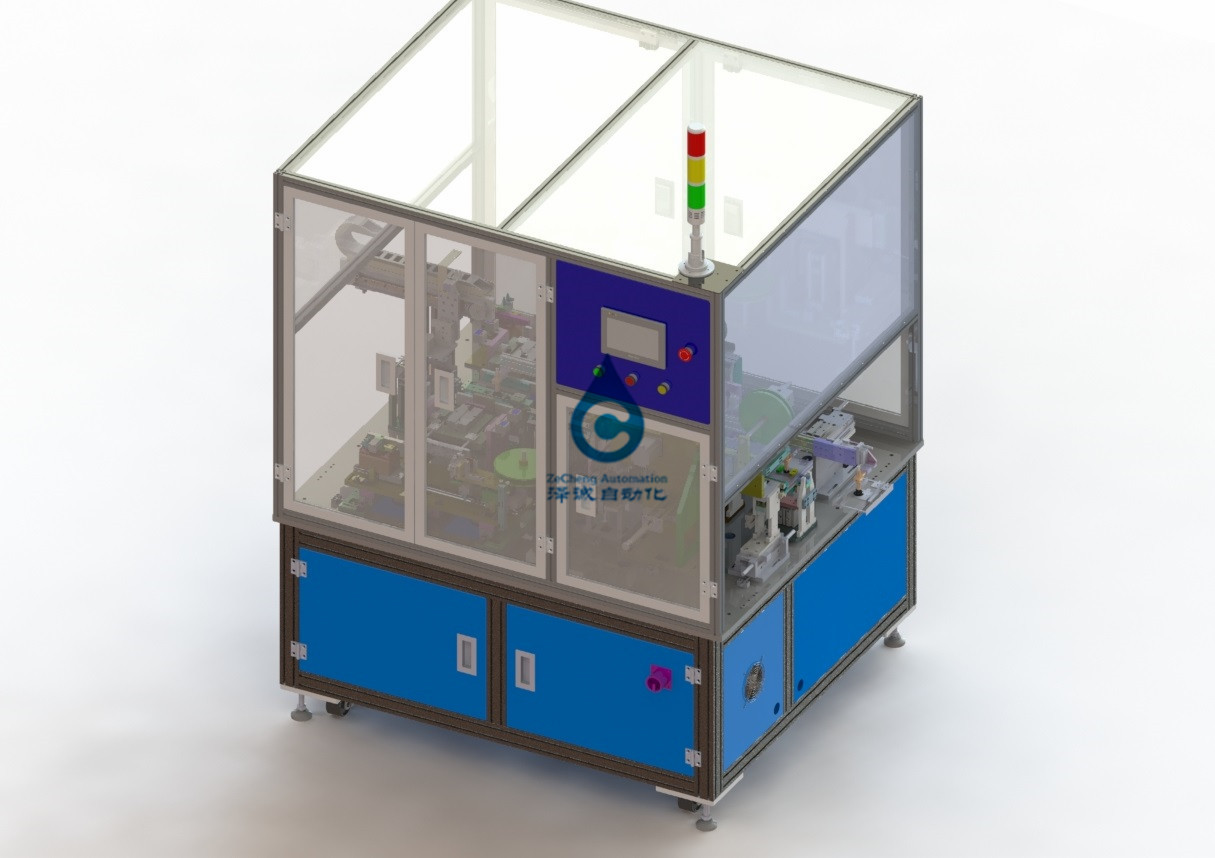

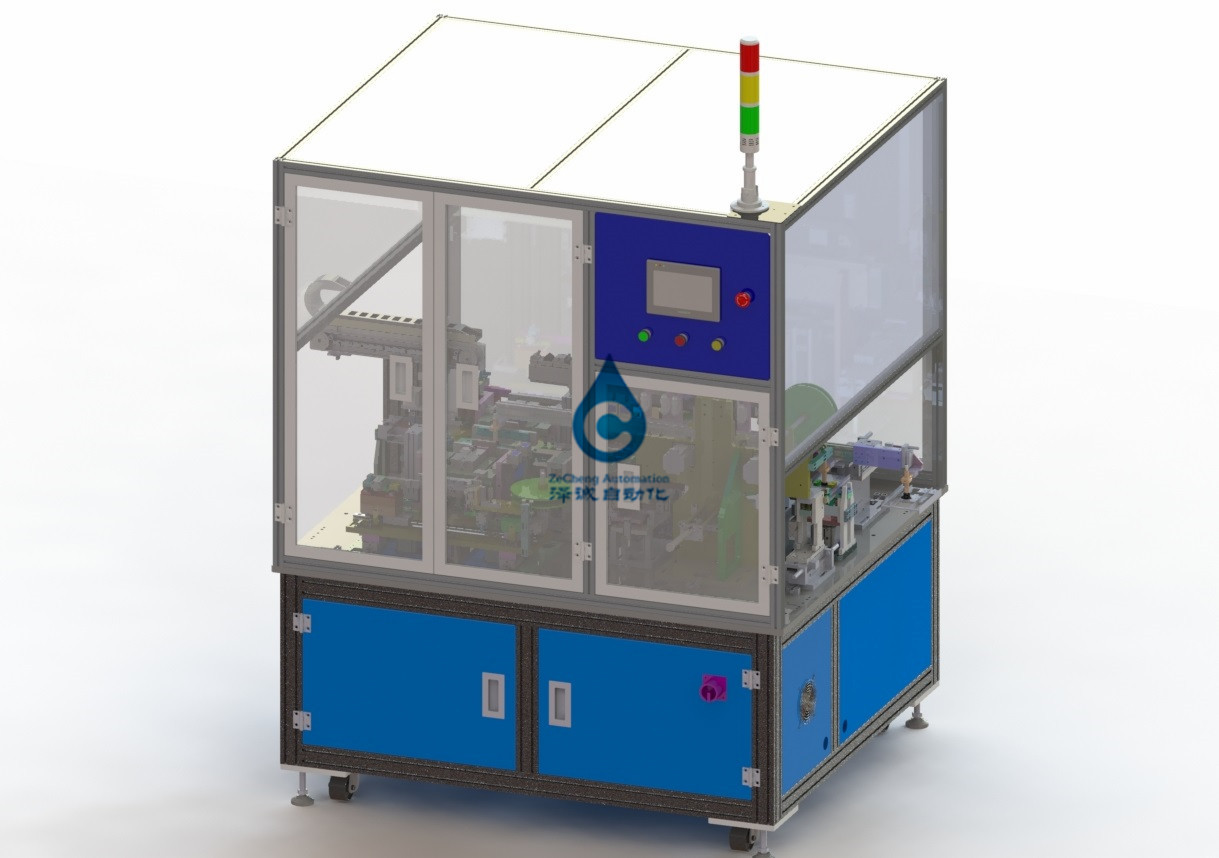

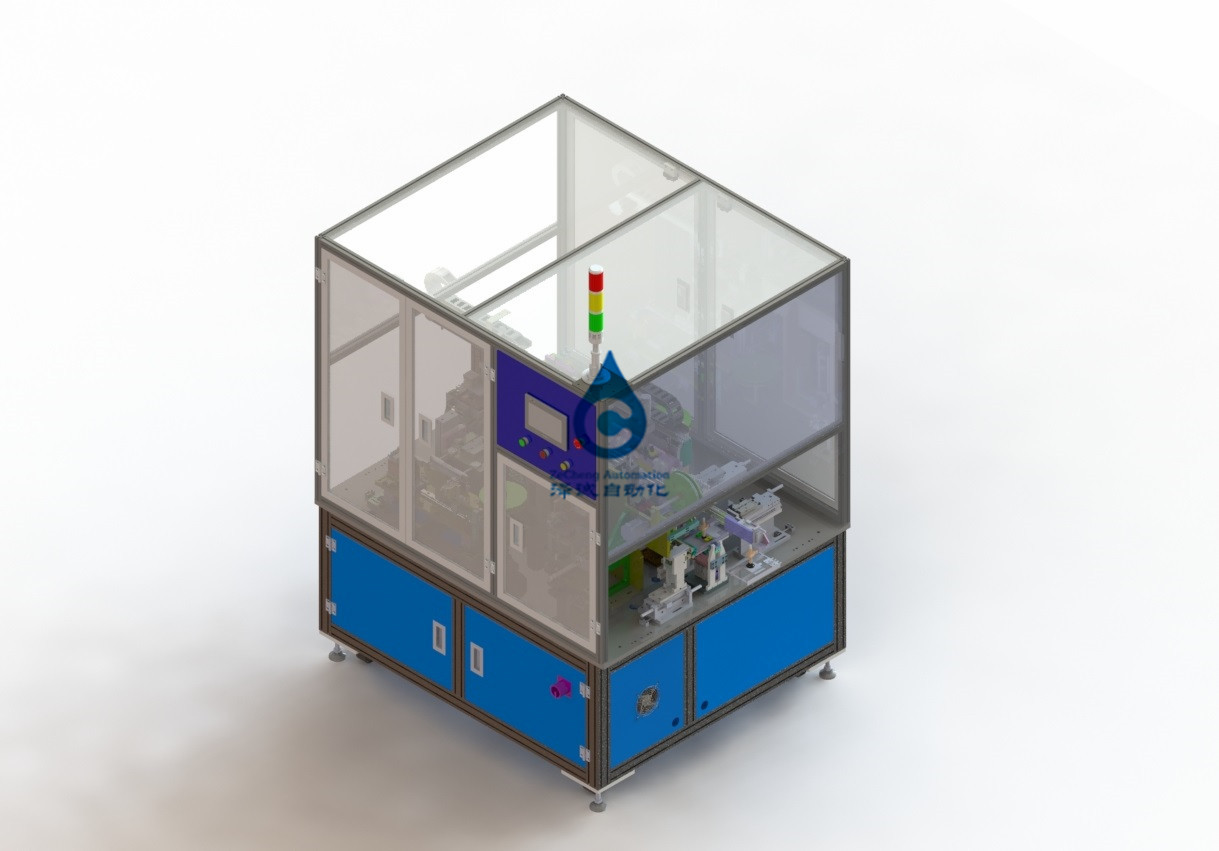

7. उपकरण उपस्थिति: स्टेनलेस स्टील फ्रेम + एल्यूमीनियम-मैग्नीशियम मिश्र धातु कवर + plexiglass
वीआई।स्थापना, कमीशन और स्वीकृति
1. आपूर्तिकर्ता की साइट पर प्रारंभिक स्वीकृति, मांग पक्ष से तकनीकी कर्मचारी स्वीकृति निरीक्षण करेंगे।स्वीकृति मानक तकनीकी मानकों की तालिका में 3-5 उत्पादों के अनुसार होगा।डिमांडर डिलीवरी जगह और समय को निर्दिष्ट करता है।
2. जब उपकरण डिमांड साइट पर आता है, तो मांगकर्ता साइट को बिजली, हवा के स्रोत, वैक्यूम और इंस्टॉलेशन के लिए स्वीकृति सामग्री प्रदान करेगा।आपूर्तिकर्ता उपकरण की स्थापना और डिबगिंग के लिए जिम्मेदार होगा, और उत्पादन क्षमता बढ़ाने के लिए 100, 500, 1000 और 5000PCS का परीक्षण उत्पादन करेगा।
कार्मिक प्रशिक्षण और तकनीकी सहायता
उसी समय, आपूर्तिकर्ता मांग करने वाले को मुफ्त में तकनीकी सहायता प्रदान करने और मांग में उत्पादन कर्मियों को प्रशिक्षण प्रदान करने के लिए बाध्य होगा।
जिसमें बुनियादी सिद्धांत, परिचालन उपयोग और रखरखाव स्तर (खरीदार द्वारा प्रदान किए गए भोजन और आवास) शामिल हैं।
Viii।उपकरण गुणवत्ता आश्वासन
1. उपकरण की वारंटी अवधि अंतिम डिबगिंग और उपकरणों की स्वीकृति की तारीख से 1 वर्ष होगी।इस अवधि के दौरान, आपूर्तिकर्ता उपकरण के मुफ्त रखरखाव के लिए ज़िम्मेदार होगा और उपकरण के लिए आवश्यक सामान मुफ़्त प्रदान करेगा।यदि उपकरण असामान्य है, तो आपूर्तिकर्ता मांग पार्टी की सूचना प्राप्त होने के 24 घंटे के भीतर मांग पार्टी को जवाब देगा, 48 घंटे के भीतर एक समाधान प्रदान करेगा, 72 घंटे के भीतर साइट (प्रांत के भीतर) पर पहुंचें, और उपकरण की मरम्मत करें एक उचित समय।वारंटी अवधि की समाप्ति के बाद, आपूर्तिकर्ता अभी भी उपकरण के रखरखाव के लिए जिम्मेदार है।आपूर्तिकर्ता केवल मानव-घंटे शुल्क और परिवहन शुल्क लेता है।आपूर्तिकर्ता केवल उपकरण के संबंधित भागों के प्रतिस्थापन और खरीद के लिए लागत वसूल करेगा।
2. निम्नलिखित स्थितियां वारंटी अवधि के भीतर हैं, लेकिन लागू नहीं होती हैं: जब भूकंप, आंधी, बिजली की हड़ताल, बाढ़ और अन्य असाध्य आपदाओं से उपकरण क्षतिग्रस्त हो जाते हैं;जब आपूर्तिकर्ता मानव निर्मित क्षति का कारण बनता है: तकनीकी समझौते में निर्दिष्ट सामान्य परिस्थितियों में खराब हो चुके हिस्से।
3. फोर्स मेज्योर: फोर्स मैज्योर का तात्पर्य उन वस्तुगत परिस्थितियों से है जिन्हें अनुबंध के समापन के समय नहीं देखा जा सकता है, और जिनकी घटना और परिणामों को दूर नहीं किया जा सकता है या उनसे बचा नहीं जा सकता है।किसी भी बल की बड़ी घटना के कारण, जिसके कारण आपूर्तिकर्ता सामानों की डिलीवरी करने में विफल रहता है या डिलीवरी में देरी करता है, आपूर्तिकर्ता तुरंत मांगकर्ता को सूचित करेगा और 14 दिनों के भीतर स्थानीय सरकार के अधिकारियों द्वारा जारी किए गए प्रमाण पत्र को दूसरी पार्टी को भेज देगा। दुर्घटना।पुष्टि के लिए।जब बल की बड़ी घटना को मंजूरी दे दी जाती है, यदि पार्टी के पास बल की बड़ी घटना होती है, तो वह अनुबंध जारी रखने में सक्षम होती है, यह तुरंत दूसरे पक्ष को लिखित रूप में सूचित करेगी, और मांगने वाले को जवाब के लिए लिखित सूचना प्रदान करेगा।
4. मांग पक्ष के स्थान पर आपूर्तिकर्ता कर्मियों (और परिवहन के आपूर्तिकर्ता चयन) को संबंधित राष्ट्रीय कानूनों, विनियमों और पर्यावरण और व्यावसायिक स्वास्थ्य और सुरक्षा आवश्यकताओं की मांग का सख्ती से पालन करना चाहिए, व्यवहार नहीं होना चाहिए प्रदूषण और पर्यावरण को नुकसान, एक ही समय में प्रासंगिक सुरक्षात्मक उपकरण पहना जाना चाहिए, और अपने कर्तव्यों का पालन करने के लिए मांग पर्यावरण स्वास्थ्य और सुरक्षा संचालन कर्मियों में बाधा नहीं डाल सकता है।
Ix।गोपनीयता दायित्वों
आपूर्तिकर्ता और मांगकर्ता दोनों किसी भी जानकारी की रक्षा करेंगे जो संपर्क में आती है और दूसरे के लिए इस तरह से जानी जाती है जो किसी स्तर और तरीके से कम नहीं है जिसमें वे खुद की रक्षा कर सकते हैं।दोनों पक्ष गारंटी देते हैं कि उनके स्टाफ के सदस्य भी इस अनुबंध में निर्धारित गोपनीयता दायित्व का पालन करेंगे।न तो पार्टी और न ही उसके कर्मचारी, बाहरी दुनिया के लिए अन्य पार्टी की जानकारी का खुलासा या अनुचित रूप से उपयोग करेंगे।इस अनुबंध में दी गई गोपनीयता की बाध्यता को इस अनुबंध की समाप्ति से राहत नहीं दी जाएगी।यदि दोनों पक्ष गोपनीय मामलों पर एक अलग समझौते में प्रवेश करते हैं, तो दोनों पक्ष अलग-अलग दोनों पक्षों द्वारा दर्ज किए गए गोपनीयता समझौते का पालन करेंगे।
X. अन्य समझौते
1. यह अनुबंध दोनों पक्षों द्वारा हस्ताक्षरित और सील किए जाने पर लागू होगा और दोनों पक्षों द्वारा पूरी तरह से लागू किया जाएगा।यदि या तो पार्टी एकतरफा कानूनी या सहमत कारणों के बिना इस अनुबंध के प्रदर्शन को समाप्त या समाप्त करती है, तो उल्लंघन करने वाली पार्टी गैर-उल्लंघन करने वाली पार्टी को कुल अनुबंध मूल्य के 5% के बराबर जुर्माना का भुगतान करेगी।
2. परिशिष्ट भी इस अनुबंध का एक अनिवार्य हिस्सा है और इसका समान कानूनी प्रभाव है।
3. यह अनुबंध डुप्लिकेट में बनाया गया है, प्रत्येक पार्टी के पास क्रमशः एक प्रति और प्रत्येक प्रति समान कानूनी प्रभाव रखने वाली है।पक्ष में शामिल नहीं होने वाले मामलों को पार्टियों द्वारा मैत्रीपूर्ण परामर्श के माध्यम से निपटाया जाएगा।
4. इस अनुबंध के संबंध में सभी विवाद पक्षकारों द्वारा मैत्रीपूर्ण बातचीत के माध्यम से निपटाए जाएंगे।यदि बातचीत के माध्यम से कोई समझौता नहीं किया जा सकता है, तो पार्टियां मध्यस्थता के लिए मध्यस्थता समिति को विवाद प्रस्तुत करने के लिए सहमत होती हैं।मध्यस्थता अंतिम होगी।जब तक अन्यथा मध्यस्थता नियमों के लिए प्रदान नहीं किया जाता है, मध्यस्थता शुल्क को खोने वाली पार्टी द्वारा वहन किया जाएगा।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पार्टी की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
