1, उपकरण परिचय
This equipment is used for the longitudinal cutting of positive and negative electrode slices after nickel, nickel, cadmium, lithium ion and other batteries coating, with neat section edges, no burrs, high dimensional precision and no dedusting. यह उपकरण नीट, निकेल, कैडमियम, लिथियम आयन और अन्य बैटरी कोटिंग के बाद सकारात्मक और नकारात्मक इलेक्ट्रोड स्लाइस के अनुदैर्ध्य काटने के लिए उपयोग किया जाता है, साफ अनुभाग किनारों, कोई गड़गड़ाहट, उच्च आयामी परिशुद्धता और कोई कटौती के साथ। It is an important equipment in the processing of battery electrode slices. यह बैटरी इलेक्ट्रोड स्लाइस के प्रसंस्करण में एक महत्वपूर्ण उपकरण है।
2, उपकरण सुविधाओंइस मशीन ऊपरी और निचले हॉब, गियर, चरखी, reducer, मोटर और फ्रेम से बना है। मुख्य भागों ऊपरी और निचले हॉब, जो रबर चाकू के साथ अंतराल से बना है। विशेषताएं:
A)simple structure, convenient installation and debugging.The machine is provided with the cutting pole size by the buyer. ए) सरल संरचना, सुविधाजनक स्थापना और डिबगिंग। मशीन खरीदार द्वारा पोल के आकार के साथ प्रदान की जाती है। The hob can be customized according to the size. आकार के अनुसार हॉब को अनुकूलित किया जा सकता है।
बी) सरल ऑपरेशन, उपयोगकर्ताओं को केवल सुरक्षा पर ध्यान देने की आवश्यकता हो सकती है;
सी) उच्च काटने परिशुद्धता और कम dedusting। काटने का आकार चाकू समायोजन के बिना समायोजन द्वारा निर्धारित किया जाता है।
डी) सरल और स्पष्ट रखरखाव, कुछ पहने हुए हिस्से और विश्वसनीय काम।
3, तकनीकी मानकों
मोटर शक्ति: 0.75kw 1400 RPM;
बी) reducer की गति अनुपात: 20: 1;
सी) हॉब रैखिक गति: 20 मीटर / मिनट;
डी) हॉब व्यास: 84 मिमी:;
ई) रोलिंग की चौड़ाई: उपयोगकर्ता की अपनी;
एफ) अधिकतम रोल काटने की चौड़ाई: 500 मिमी;
जी) वजन: लगभग 200 किलो;
एच) समग्र आकार: लंबाई: 850 × चौड़ाई: 620 × ऊंचाई: 1000 (मिमी)

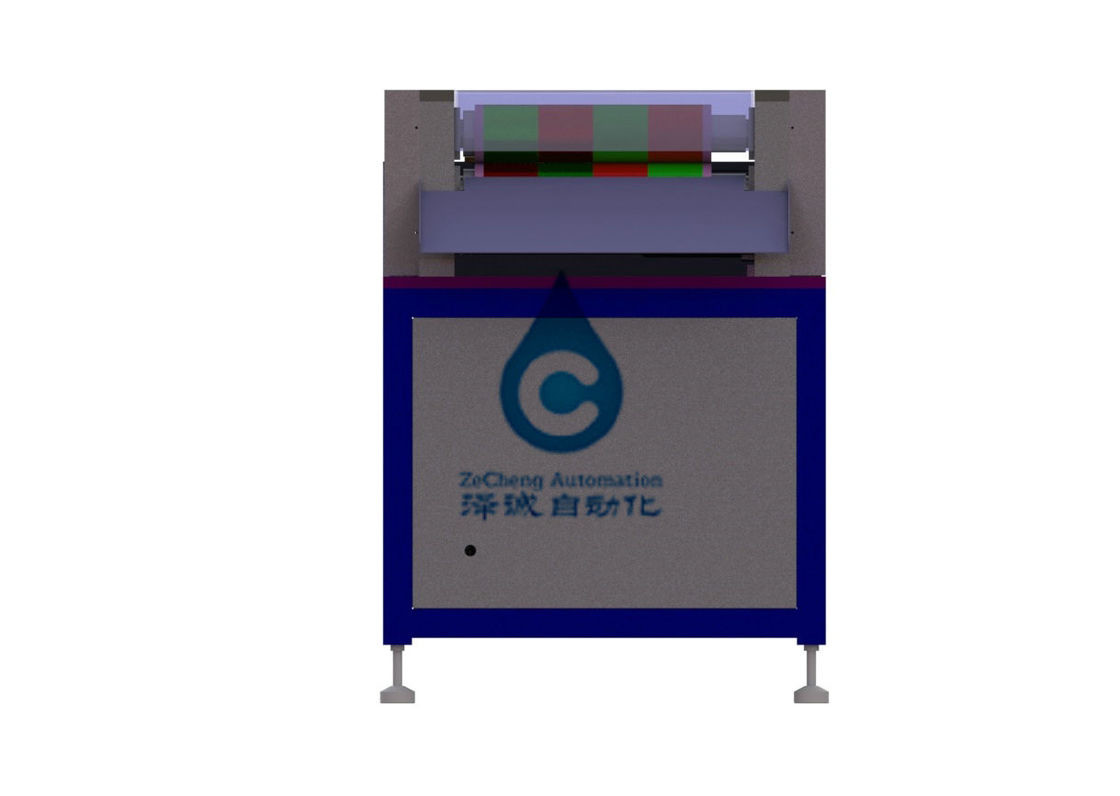

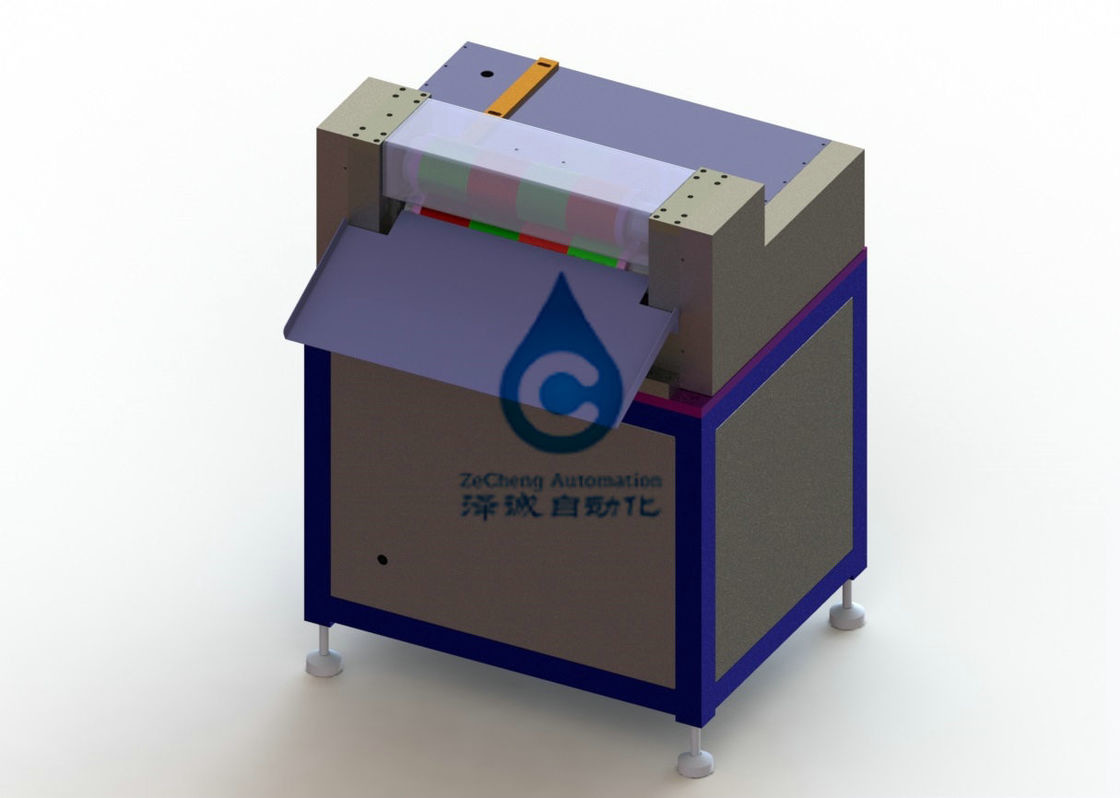

4. उपकरण योजनाबद्ध ड्राइंग (केवल संदर्भ के लिए)
