I. उत्पादन प्रक्रिया की आवश्यकताएँ:
1. उपकरण समारोह: आचरण Z- प्रकार फाड़ना शक्ति सेल है।
2. लागू उत्पाद विनिर्देशों:
अनुकूलन पोल की विशिष्टता:
मॉडल डब्ल्यू सेल चौड़ाई (मिमी) एल सेल लंबाई (मिमी) एच सेल मोटाई (मिमी)
90, 130, 6.2
Ii. Ii। Equipment performance उपकरण प्रदर्शन
1. ध्रुवों के बीच संरेखण सटीकता: कुल मिलाकर <0.5 मिमी, एकल टुकड़ा <0.3 मिमी;
2. ध्रुव और डायाफ्राम के बीच संरेखण सटीकता: केंद्र विचलन <0.5 मिमी;
3. स्टैकिंग गति: 1.5-2 / टैबलेट;
4. मैन-मशीन इंटरफेस में टुकड़े टुकड़े में सेटिंग पैरामीटर हैं;
5. डायाफ्राम निरंतर तनाव डिवाइस;
6. त्रुटि प्रदर्शन और शीघ्र कार्य;
7. इसमें स्थैतिक बिजली को धुलने और निकालने का कार्य है
8. ऊपरी प्लेट एक बार में लगभग 1 घंटे तक काम कर सकती है
Iii. Iii। Device function unit डिवाइस फ़ंक्शन इकाई

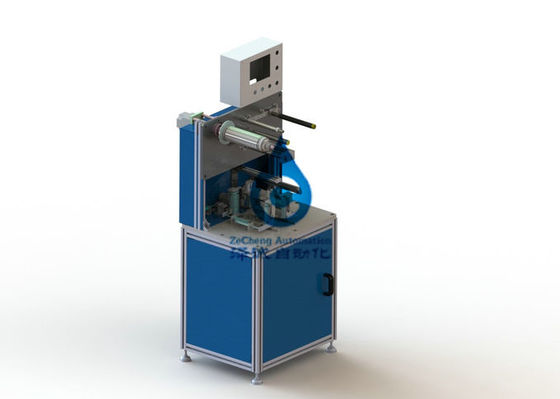

टुकड़े टुकड़े में मशीन उपकरण लेआउट और प्रक्रिया विवरण
1. The process diagram of the battery cell after making. 1. बनाने के बाद बैटरी सेल की प्रक्रिया आरेख। After the cell is folded, the membrane shall be outsourced and the adhesive paper shall be pasted. सेल के मुड़ जाने के बाद, झिल्ली को आउटसोर्स किया जाएगा और चिपकने वाला कागज चिपकाया जाएगा।
FIG. अंजीर। P11.1 process diagram of battery cell after manufacture P11.1 निर्माण के बाद बैटरी सेल की प्रक्रिया आरेख
2. पूरी मशीन में शामिल हैं: बाएं और दाएं पोल फिल्म बॉक्स (प्रत्येक तरफ 2), बाएं और दाएं माध्यमिक स्थिति (प्रत्येक तरफ 2) मुख्य टुकड़े टुकड़े करने वाला प्लेटफॉर्म (प्रत्येक तरफ 1), पोल टुकड़ा पेटिंग तंत्र, रियर मूविंग तंत्र, मुख्य पारेषण तंत्र, नियंत्रण प्रणाली, आदि।
3. हर बार मशीन 200 मिमी आगे और पीछे चलती है, चलती समय 0.7 सेकंड है, और सिलेंडर की ऊपरी और निचली स्थिति क्रमशः 0.35 सेकंड लेती है, अर्थात प्रत्येक स्टैक के लिए 1.4 सेकंड।
4. The main laminating platform does not move, and the diaphragm rotates around. 4. मुख्य लैमिनेटिंग प्लेटफ़ॉर्म नहीं चलता है, और डायाफ्राम चारों ओर घूमता है। There are 2 sets of primary positioning and secondary positioning of the pole, and the pole box device on the right can be lowered. पोल की प्राथमिक स्थिति और माध्यमिक स्थिति के 2 सेट हैं, और दाईं ओर पोल बॉक्स डिवाइस को उतारा जा सकता है।
5. On the right side of the pole piece box can move, the agency is to batteries volume diaphragm spacetime out a larger space. 5. पोल टुकड़ा बॉक्स के दाईं ओर ले जा सकता है, एजेंसी एक बड़ा स्थान बाहर मात्रा डायाफ्राम स्पेसटाइम बैटरी के लिए है। Agencies before and after the move, does not affect the pole piece boxes around, using servo motor and mobile devices, moving up and down quickly and positioning, USES the servo mechanism, material box moved back and forth on top of pole piece adopts servo mechanism, the positioning device, a tiny cylinder to positioning, positioning plate under a vacuum adsorption function. चाल से पहले और बाद की एजेंसियां, इमदादी मोटर और मोबाइल उपकरणों का उपयोग करते हुए, चारों ओर पोल के टुकड़े के बक्से को प्रभावित नहीं करती हैं, जल्दी और स्थिति में ऊपर और नीचे चलती हैं, सर्वो तंत्र का उपयोग करती है, सामग्री बॉक्स पोल के टुकड़े के शीर्ष पर आगे और पीछे ले जाती है, सर्वो तंत्र को गोद लेती है पोजिशनिंग डिवाइस, पोजिशनिंग के लिए एक छोटा सिलेंडर, एक वैक्यूम सोखना फ़ंक्शन के तहत पोजिशनिंग प्लेट।
6. Laminated device: vacuum sucker sucked the pole piece to lamination machine, this position has a clamping cylinder pressure plate and diaphragm, Lord laminated stationary, fold the piece on the number of set pieces. 6. टुकड़े टुकड़े में डिवाइस: वैक्यूम चूसने वाला ध्रुव टुकड़ा को फाड़ना मशीन को चूसता है, इस स्थिति में एक क्लैंपिंग सिलेंडर दबाव प्लेट और डायाफ्राम होता है, भगवान टुकड़े टुकड़े में स्थिर होता है, सेट टुकड़ों की संख्या पर टुकड़े को मोड़ो। Laminated the audience have a pressure bomb and servo mechanism to ensure that knife work every time in the same height, with pressure to ensure that batteries remain the state of compression, use servo down to control the increase of the thickness of the batteries; टुकड़े टुकड़े में दर्शकों के पास एक दबाव बम और सर्वो तंत्र होता है जो यह सुनिश्चित करने के लिए कि चाकू हर बार उसी ऊंचाई पर काम करता है, दबाव के साथ यह सुनिश्चित करने के लिए कि बैटरी संपीड़न की स्थिति बनी रहे, बैटरी की मोटाई की वृद्धि को नियंत्रित करने के लिए सर्वो नीचे का उपयोग करें;
7. रिलीज डायाफ्राम डिवाइस: डिवाइस में डीसी मोटर, निरंतर तनाव तंत्र और उचित मानक रोलर स्थापना है यह सुनिश्चित करने के लिए कि डायाफ्राम का टोक़ मूल रूप से घूमते समय समान है;
8. मुख्य ट्रांसमिशन डिवाइस, जिसमें 1.5kw सर्वो मोटर, सटीक गेंद पेंच, सटीक बीयरिंग, शुरू करने और रोकने का तेज त्वरण, सटीक स्थिति है।
मुख्य घटकों की उत्पत्ति और विन्यास
| नहीं। | भाग का नाम | उत्पादक | ध्यान दें |
|
|
सिलेंडर | एसएमसी, गैस हो सकता है | |
|
|
सोलेनोइड वाल्व | एसएमसी, गैस हो सकता है | |
|
|
पीएलसी | OMRON | |
|
|
मोटर | यास्कावा या पूर्वी जापान | |
|
|
सेंसर | KEYENCE |
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
