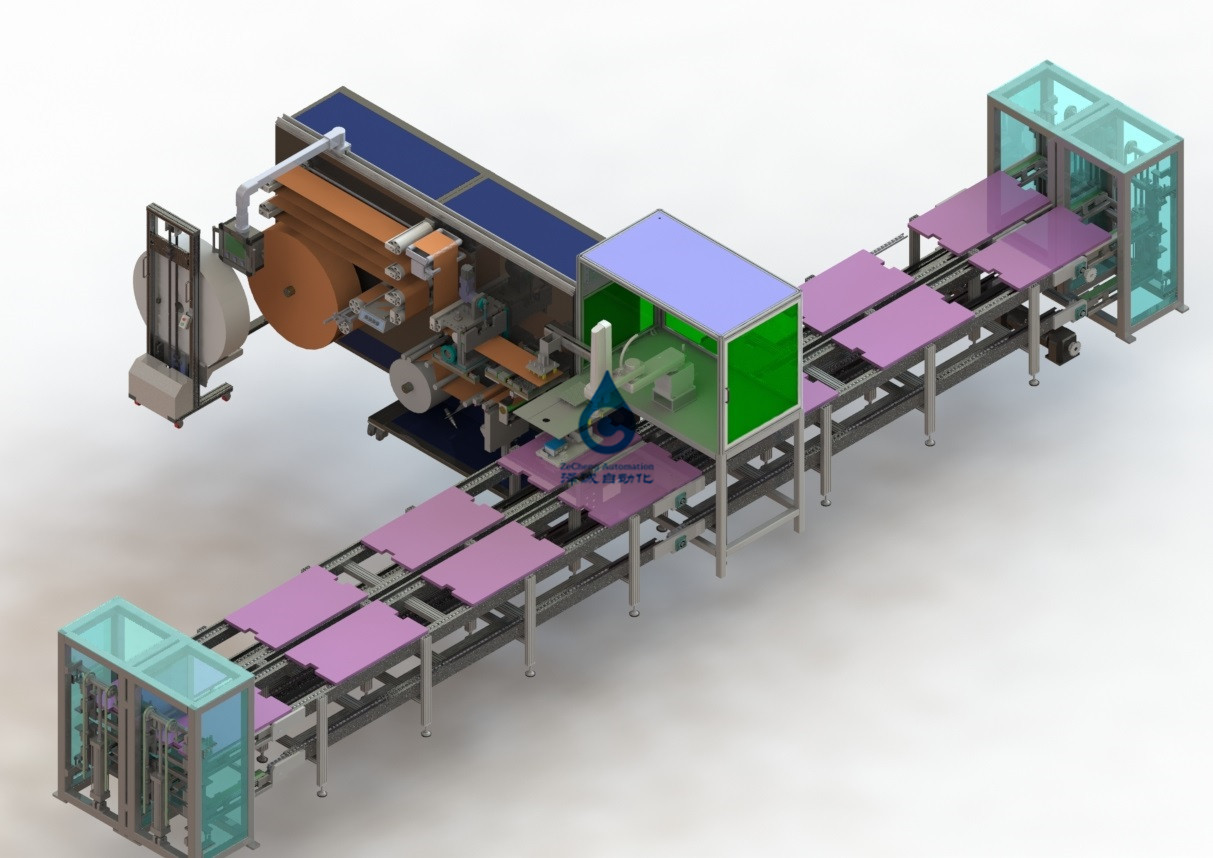

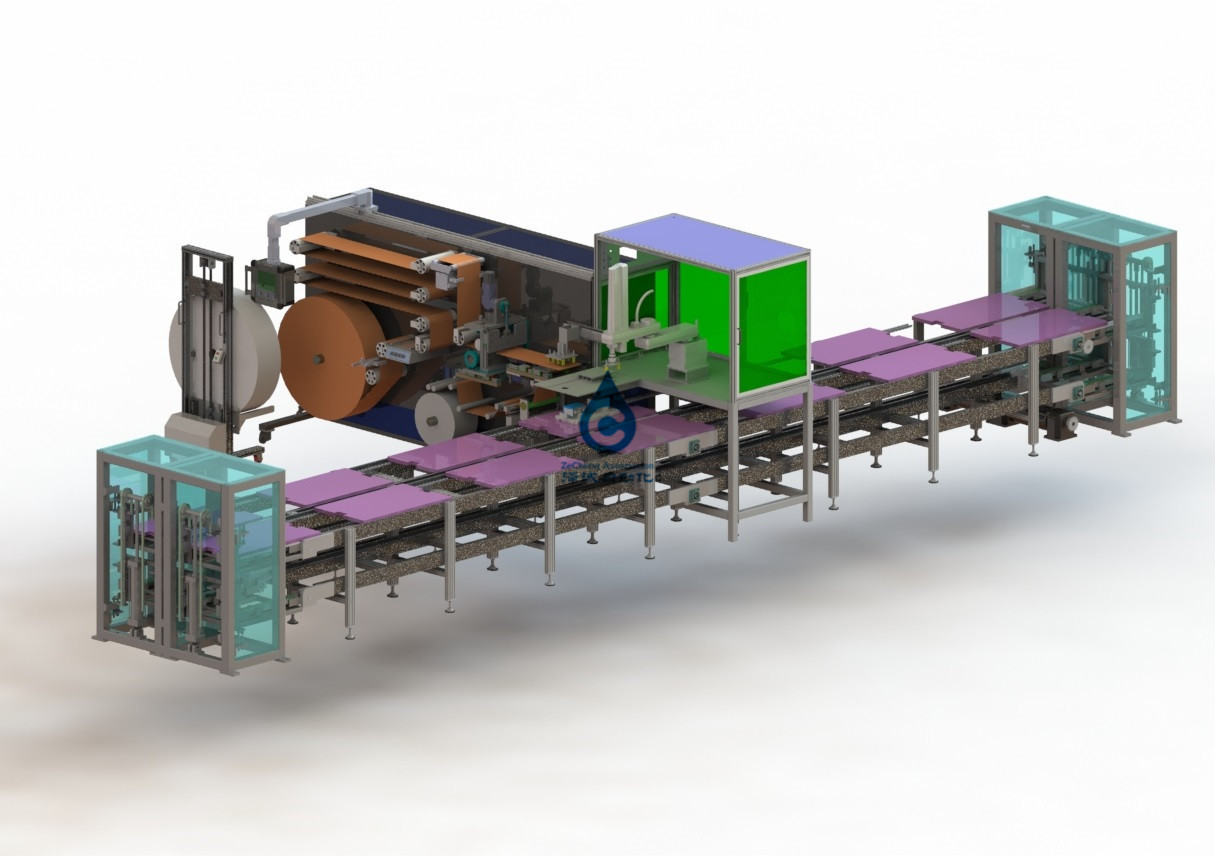

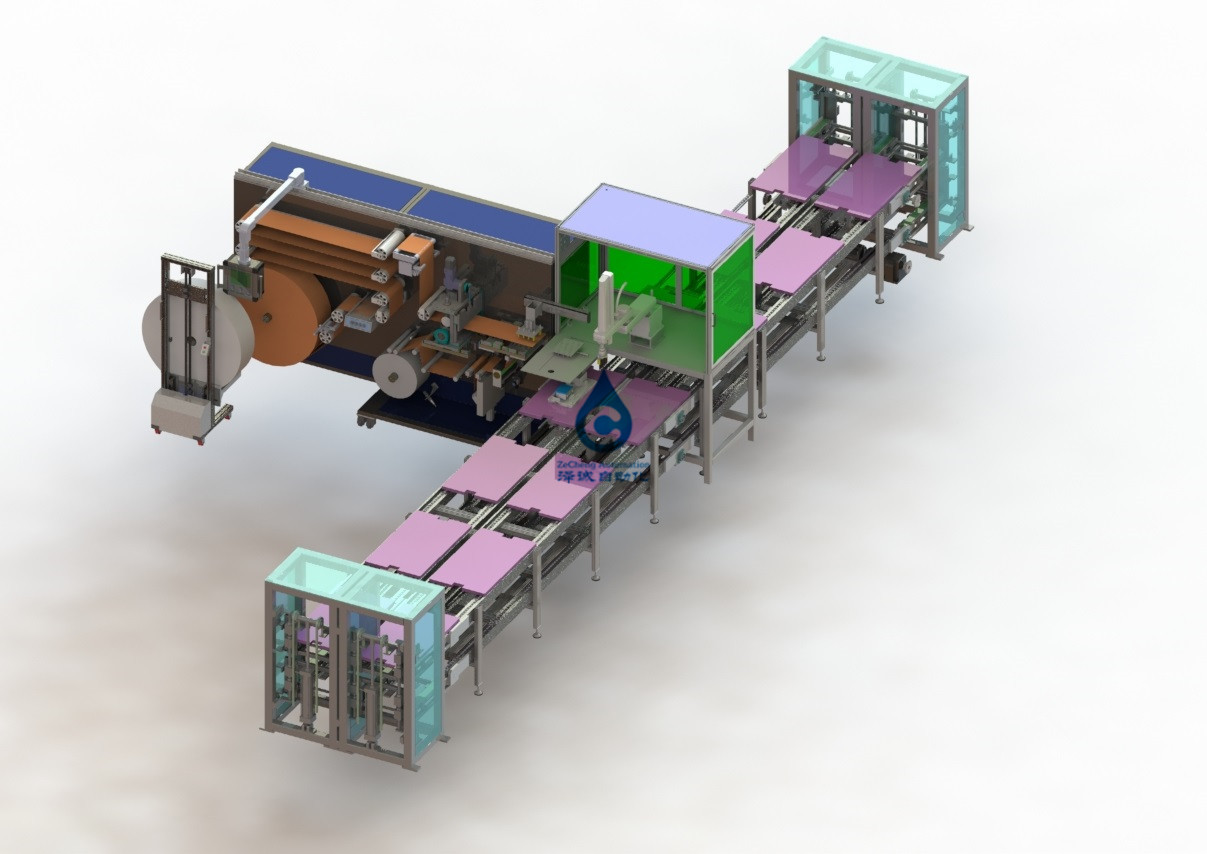

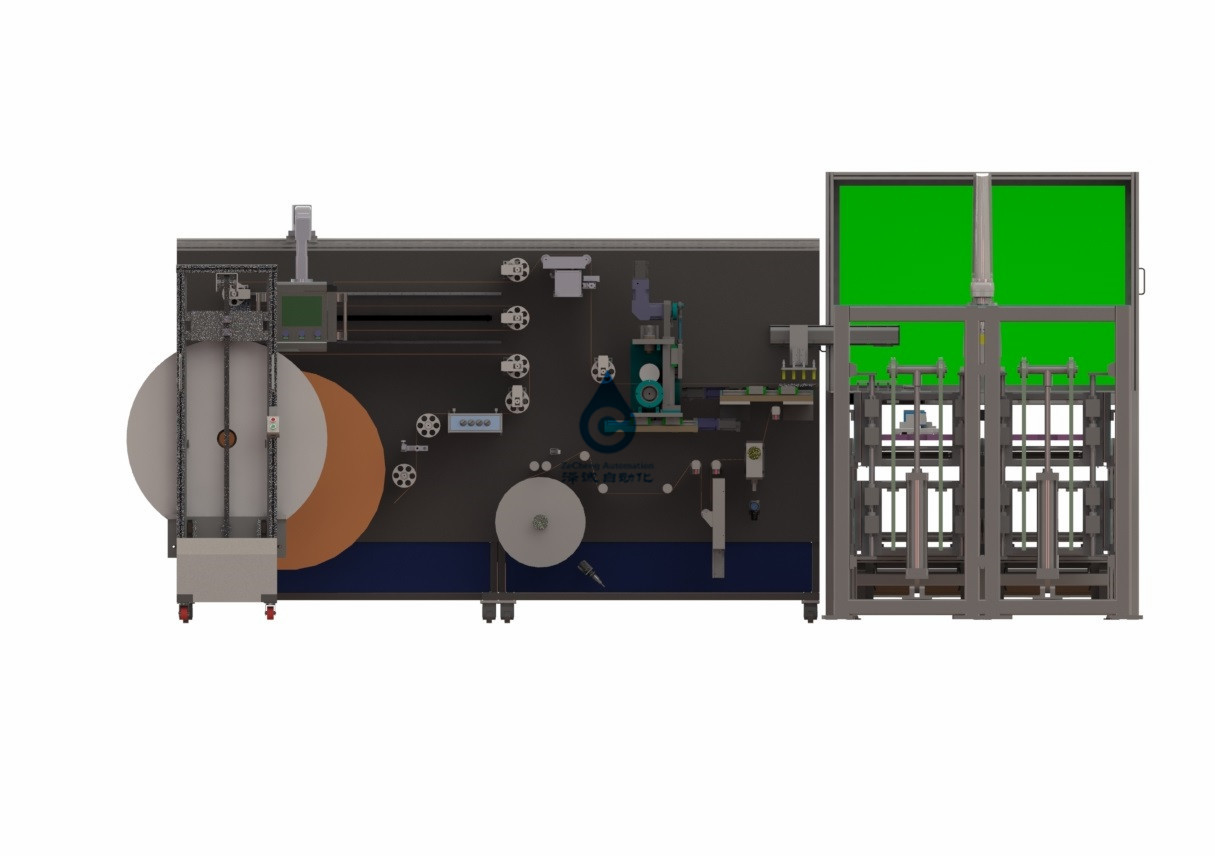

सिंगल बैटरी पैक असेंबली लाइन ऑटोमैटिक फोम इनग्रेड कॉटन उपकरण

सिंगल बैटरी पैक असेंबली लाइन ऑटोमैटिक फोम इनग्रेड कॉटन उपकरण

1, उपकरण परिचय

1.1, this equipment is mainly applicable to the single battery of automatic foam cotton single-sided glue (Mpp substrate) single-layer off-type paper. 1.1, यह उपकरण मुख्य रूप से स्वचालित फोम कॉटन सिंगल साइडेड ग्लू (Mpp सब्सट्रेट) सिंगल-लेयर ऑफ-टाइप पेपर की सिंगल बैटरी पर लागू होता है। The equipment mainly includes double-sided rubber release system, correction system, feeding platform system, cache system, process correction system, drive system, die-cutting system, tape stripping system, tape separation system, adhesive robot system, drive system, receiver platform system, collection system, mechanical system, electrical system, loading trolley system. उपकरण में मुख्य रूप से डबल-साइड रबर रिलीज़ सिस्टम, सुधार प्रणाली, फीडिंग प्लेटफ़ॉर्म सिस्टम, कैश सिस्टम, प्रक्रिया सुधार प्रणाली, ड्राइव सिस्टम, डाई-कटिंग सिस्टम, टेप स्ट्रिपिंग सिस्टम, टेप पृथक्करण प्रणाली, चिपकने वाला रोबोट सिस्टम, ड्राइव सिस्टम, रिसीवर प्लेटफ़ॉर्म शामिल हैं प्रणाली, संग्रह प्रणाली, यांत्रिक प्रणाली, विद्युत प्रणाली, लोडिंग ट्रॉली प्रणाली।

1.2, उपकरण सुविधाएँ

1.2.1, स्वचालित रोल, स्वचालित डाई-कटिंग, स्वचालित गोंद।

1.2.2, बिना शटडाउन फीड प्राप्त करने के लिए।

1.2.3, स्क्रैप स्वचालित संग्रह।

2.3, डिवाइस का मुख्य कार्य

प्रमुख तकनीकी पैरामीटर

1. चिपकने वाली दक्षता को 4 एस से 4 चिपकने वाले संलग्न करने के लिए 10 एस को पूरा करने की आवश्यकता है;

2. चिपकने वाला शरीर की ऊंचाई जेड दिशा समायोजित किया जा सकता है, चिपकने वाली सतह के लिए चिपकने वाला सिर दूरी 0-250 मिमी समायोज्य, ब्रेक लगाना फ़ंक्शन के साथ सर्वो मोटर और यांत्रिक हार्ड लिमिट प्रोटेक्शन फ़ंक्शन के साथ नीचे की स्थिति;

3. चिपकने वाला मशीन दो चिपकने वाली पट्टी तुल्यकालिक लगाव, और दो चिपकने वाली पट्टी दिशा की चौड़ाई को पूरा कर सकते हैं दूरी स्वचालित रूप से समायोजित किया जा सकता है, समायोजन रेंज 0-200mm;

4. पूरे वॉल्यूम के भंडारण स्थान को पूरे वॉल्यूम सामग्री भंडारण स्थान से संतुष्ट होना चाहिए;

5. चिपकने वाली पट्टी क्षैतिज (इलेक्ट्रिक कोर लंबाई दिशा) के 1 टुकड़े से जुड़े प्रत्येक कोर के कार्य को पूरा करने के लिए, और आवश्यकताओं को पूरा करने के लिए हराया (चिपकने वाली मशीन संरचना स्थिरता सुनिश्चित करने के लिए अधिमानतः चार-अक्ष, और शक्ति और कंपन सिमुलेशन विश्लेषण के साथ डिजाइन ), उपकरण की स्थिरता सुनिश्चित करने के लिए;

6. चिपकने वाला सटीकता संतुष्ट है: 0.5 मिमी आवश्यकताओं के 1, और दो ऊर्ध्वाधर बार निकासी, 2, .5 मिमी की पूरी मशीन चिपकने वाला प्रभाव सटीकता रेंज (कोर के घटक सहिष्णुता के प्रभाव को शामिल करता है)।

7. उपकरण में सीसीडी एड्रेसिंग फ़ंक्शन होता है, कोर एड्रेसिंग के अनुसार और स्ट्रिप सीसीडी एड्रेसिंग गणना बीट आवश्यकताओं को पूरा करने के लिए 99.95 की चिपकने वाली सटीकता दर के अनुसार और बीट विश्लेषण सीसीडी एड्रेसिंग फ़ंक्शन विवरण और बीट ऑप्टिमाइज़ेशन हो सकता है;

8. संग्रह और कटर के बीच कैश टेंशन स्टिक मैकेनिज्म (प्रेशर एडजस्टेबल), और कटर से पहले और रोल से पहले मुख्य फीड और कम्प्रेशन मैकेनिज्म के 2 सेट होने चाहिए;

9. उपकरण मानक गैस बढ़ते शाफ्ट ब्लोटिंग और कसने को गोद लेता है, रोल के डबल-पक्षीय चिपकने वाला पक्ष सामग्री रोल तिरछा को रोकने के लिए एक प्लास्टिक दबाव तंत्र है;

10. ड्रेसिंग क्षेत्र और कटर तंत्र के कृत्रिम संचालन में एक सुरक्षित सुरक्षा क्षेत्र अलगाव है;

11. गैस-बढ़ते शाफ्ट (यानी ऊपरी फीड एर्गलास्ट) में विस्थापन मुआवजे का कार्य होता है;

12. ड्रेसिंग क्षेत्र और कटर तंत्र के कृत्रिम संचालन में एक सुरक्षित सुरक्षा क्षेत्र अलगाव है;

13. गैस-बढ़ते शाफ्ट (यानी ऊपरी फीडर प्लेट) में विस्थापन मुआवजे का कार्य होता है;

14. कुंडल आस्तीन की ऊंचाई 1000 मिमी से अधिक नहीं है, जो मैनुअल लोडिंग और अनलोडिंग के लिए सुविधाजनक है;

15. फिल्म सामग्री मैच विशेष लोडिंग लिफ्ट ट्रक, सुरक्षा समारोह की आवश्यकताओं को पूरा करती है (कम से कम 1 केबल प्रति केबल);

16. सामग्री फ़ीड प्लेट और सामग्री संग्रह प्लेट स्थिति सामग्री साइड सेंसर कॉन्फ़िगरेशन सामग्री 2 स्तर अलार्म फ़ंक्शन (सामग्री अलार्म की कमी के लिए पहला स्तर, बिना सामग्री अलार्म के लिए दूसरा स्तर) की कमी के साथ एकदम सही है;

17. चिपकने वाला स्टिक तंत्र में एंटी-स्टिक फ़ंक्शन है, स्ट्रिप की चौड़ाई संगतता लंबाई (सामग्री एंटी-स्टिक ट्रीटमेंट / प्रोफार्मा) के लिए पर्याप्त है;

18. कृत्रिम गोंद कनेक्शन प्लेटफॉर्म के साथ, डी-गोंद को रोकने के लिए, सामग्री रोल डबल प्रेस तंत्र संपीड़न पट्टी से सुसज्जित है;

19. फीडिंग चिपकने वाली पट्टी को कसने के कार्य को प्राप्त करने के लिए दबाव तंत्र से पहले और बाद में मंच, मध्य मैनुअल कटर (चिपकने वाली को काटने पर दो-परत गोंद पट्टी), दो-हाथ नियंत्रण बटन फ़ंक्शन, सुविधाजनक मैनुअल से सुसज्जित के साथ सुसज्जित है गोंद;

20. सामग्री का पता लगाने वाले सेंसर से पहले और बाद में गोंद कनेक्शन प्लेटफ़ॉर्म, प्लेटफ़ॉर्म के बाईं गोंद पट्टी को छोडने के लिए मैकेनिज्म को आगे बढ़ाने के लिए, कैश टेप अवशिष्ट के माध्यम से प्लेटफ़ॉर्म को गोंद पट्टी से बाहर निकालने के लिए सामने का खंड। गोंद के परिवर्तन के दौरान गोंद काटने का तंत्र बंद नहीं होता है;

21. डिवाइस में स्ट्रिप कैश, कैश 4 मीटर का फंक्शन है, जिसमें एक्टिव / पैसिव टेंशनिंग मैकेनिज्म, फीडिंग और कैशिंग फंक्शन परफेक्ट (खाली वाजिब स्ट्रिप कैशे अधिमानतः डाउन और डाउन कैश मोड) है;

22. यदि चिपकने वाला सिर पेस्ट टेप और कैश बिट टेप स्वतंत्र नहीं है, और चिपकने वाला सिर बैक-टू-बैक आंदोलन, चिपकने वाला मशीन कैश बॉडी (ऑफ-टाइप पेपर संग्रह कैश तंत्र सहित) में सक्रिय और निष्क्रिय कैश है, चिपकने वाली पट्टी के प्रभावी तनाव छड़ी छड़ी, यह सुनिश्चित करने के लिए कि चिपकने वाली प्रक्रिया धीमी गति से भंडारण तंग कार्य विफल नहीं होता है, चिपकने वाली पट्टी गुना नहीं, सामग्री का पता लगाने, गोंद मुआवजा और अलार्म फ़ंक्शन सही;

23. फिल्म फ़ीड की स्थिति और काटने की स्थिति को सक्रिय सुधार तंत्र की आवश्यकता है, डिटेक्शन सेंसर प्रभावी रूप से ऑफसेट तिरछा का पता लगा सकता है, सुधार सटीकता अंत सुधार और कटर डिजाइन के बीच की दूरी को सुधार सटीकता सुनिश्चित करने की आवश्यकता है), यह सुनिश्चित करने के लिए रबर की स्थिति सटीकता का परिवहन;

24. उपकरण स्वचालित सफाई फ़ंक्शन के साथ गोंद तंत्र को काटना, गोंद की स्थिति को काटने के दो-हाथ नियंत्रण बटन और संपीड़न तंत्र रिलीज बटन, साइड मैनुअल संग्रह और सामग्री डीबगिंग की रिहाई है;

25. काटने के तंत्र में चाकू के रखरखाव / परिवर्तन के बाद तेजी से रिकवरी मरने के काटने की शुद्धता है (पैरामीटर शिक्षण की प्राप्ति की आवश्यकता है);

26. चाकू का उपयोग आवृत्ति आवश्यकताओं की गणना, चाकू मर जीवन प्रबंधन प्रणाली के साथ, चाकू मर जीवन प्रतिस्थापन विनिर्देशों सेट किया जा सकता है और शीघ्र चेतावनी के जीवन का 90% तक पहुँच जाएगा जब तक चाकू ढालना प्रतिस्थापन, 100% के जीवन तक पहुँचने अभी भी नहीं है अलार्म और बंद करने के लिए उपकरणों की जरूरत को बदलने की जरूरत है;

27. संग्रह तंत्र में सामग्री भरने का कार्य है, मात्रा की आवश्यकताएं फ्लैट हैं और मैन्युअल रूप से निर्वहन सामग्री को संचालित करना आसान है;

28. चिपकने वाली पट्टी और गोंद कनेक्शन की स्थिति में स्वत: पहचान और डिस्चार्ज फ़ंक्शन के साथ डिटेक्शन अलार्म फ़ंक्शन / एनजी हेड है;

29. डिजाइन के लिए एक प्रभावी तनाव प्रभाव की आवश्यकता होती है, कम अस्थायी तनाव तंत्र लिफ्ट सक्रिय नियंत्रण को उठाता है, ओवरलोड रोलर रबर पट्टी में तेज कोण नहीं होता है, सामग्री रोल डिलीवरी और काटने की स्थिति में सुधार मुआवजा कार्य होता है;

30. The gas expansion shaft of the adhesive machine material mechanism increases the automatic correction translation motor to achieve the level correction distance of the loading position is greater than 50mm; 30. चिपकने वाली मशीन सामग्री तंत्र का गैस विस्तार शाफ्ट लोडिंग की स्थिति के स्तर में सुधार दूरी को प्राप्त करने के लिए स्वत: सुधार अनुवाद मोटर को बढ़ाता है जो 50 मिमी से अधिक है; 31. The adhesive machine design coil material support positioning equipment is stable during the use period, the strength support can meet the load bearing requirements of 1000mm incoming diameter (about 300KG, the design needs to take into account the impact of the artificial loading plate falling on the support roller); 31. चिपकने वाला मशीन डिजाइन कॉइल सामग्री समर्थन पोजिशनिंग उपकरण उपयोग की अवधि के दौरान स्थिर है, ताकत समर्थन 1000 मिमी आने वाले व्यास की लोड असर आवश्यकताओं को पूरा कर सकता है (लगभग 300 किग्रा, डिजाइन को कृत्रिम लोडिंग प्लेट गिरने के प्रभाव को ध्यान में रखना चाहिए। समर्थन रोलर पर);

32. गोंद-ग्लूइंग मशीन तनाव तंत्र में प्लास्टिक पेपर बल का पता लगाने और प्रतिक्रिया का कार्य है;

33. चिपकने वाली मशीन की स्थिति में बड़े टुकड़े का उपयोग करते हुए छोटे टुकड़े का उपयोग करने का तरीका (डाई-कटिंग मशीन और एक समग्र गारंटी सटीकता का उपयोग करके सक्रिय रोलर मॉड्यूल), रोलर्स के बीच समानता की लंबवत चिपकने वाली छड़ी संचरण की आवश्यकताओं को पूरा करने की आवश्यकता होती है;

34. गोंद के स्थानांतरण के दौरान सेंसर का पता लगाने के तंत्र के साथ हस्तक्षेप से बचने के लिए गोंद के फैलाव मशीन पर सामग्री तंत्र की सामग्री तिरछी पहचान सेंसर को रोलर संरक्षण के सामने कॉन्फ़िगर करने की आवश्यकता है;

35. चिपकने वाला बुलबुला का क्षेत्र चिपकने वाला क्षेत्र के 10% से अधिक नहीं है, और पसंदीदा चिपकने वाला तंत्र में चिपकने वाला निकास बुलबुले को झुकाव की अनुकूलन योजना है;

36. सेट दबाव और सीमा विरोधी समारोह के साथ चिपकने वाला प्रेस सिर;

37. गोंद के बाद उछाल या उठो मत;

38. चिपकने वाला सिर चिपकने की सटीकता आवश्यकताओं को सुनिश्चित करने की आवश्यकता है;

39. मशीन की समग्र स्थिरता आवश्यकताओं को पूरा करती है, और लाइन शरीर के साथ स्थिति संबंध स्थिर और अविवेकी है;

40. पीलिंग प्लाईवुड की स्थिति यह सुनिश्चित करने के लिए कि 99.95% को पूरा करने के लिए सक्शन शीट सक्शन प्रभाव आवश्यकताओं की अंतिम श्रेष्ठता;

41. चिपकाने से चिपकने वाली पट्टी को रोकने के लिए डाई-कटिंग के बाद स्ट्रिप डिवाइस का कार्य;

42. पैरामीटर एक ही पृष्ठ पर प्रदर्शित किए जाते हैं, 3 स्तरों की अनुमतियों के साथ सेट किए जाते हैं, विभिन्न प्रोग्राम संशोधन या देखने की अनुमतियों के अनुरूप अनुमतियों के विभिन्न स्तरों, मानव-कंप्यूटर इंटरफ़ेस को CATL द्वारा मान्यता दी जानी चाहिए;

43. गोंद डिस्पेंसर डिजाइन सामग्री के लगातार परिवर्तन और संगतता की तेजी से बदलाव की क्षमता को पूरा करता है;

44. चिपकने वाले सिर की स्थिति में वास्तविक समय दबाव की निगरानी का कार्य है, और गोंद पेस्ट प्रक्रिया और एंटी-स्टे की निगरानी के प्रभाव को लागू कर सकता है;

45. डिस्पेंसिंग मशीन पर सामग्री पहिया, डिस्पेंसिंग व्हील और रिसीवर व्हील के लिए पार्टिकल प्रोटेक्टिव बेजेल और सेफ्टी पार्टीशन होना आवश्यक है;

46. ​​ड्रेसिंग बिट और कटिंग ग्लू बिट को अलग किया जाना चाहिए, जब दरवाजा बंद हो जाता है तो उपकरण बंद हो जाता है, दरवाजे का परिवर्तन बिना रुके खुलता है;

47. डबल साइडेड गोंद बैच जानकारी अपलोड एमईएस को स्कैन करें, सामग्री त्रुटि से बचने के लिए डबल पक्षीय फिल्म पीएन त्रुटि-सबूत स्कैन करें;

48. दो तरफा चिपकने वाला, दबाव, समय और अन्य डेटा की मात्रा को स्थानीय रूप से संग्रहीत किया जाता है और मॉड स्लू संख्या से जुड़ा होता है;

49. लोचदार बफर तंत्र के साथ चिपकने वाला सिर, चिपकने वाली स्थिति में कठोर सीमा सुरक्षा है, ओवरवॉल्टेज कोर को रोकना, अलार्म फ़ंक्शन सही है।

50. सभी उपकरणों को नेबुला एफएटी तालिका की सामग्री का पालन करना चाहिए, या आउटसोर्सर जहाजों से पहले, नेबुला ने इंजीनियरों को उपकरण एफएटी योग्य, शिपिंग से पहले भेजा;

51. बाहरी फ्रेम दरवाजा फ्रेम शीट मेटल-एन्क्लेव्ड plexiglass से बना है;

ऊर्जा मीडिया

4.1. 4.1। Power शक्ति

4.1.1. 4.1.1। Voltage AC220V, single phase; वोल्टेज AC220V, एकल चरण;

4.1.2. 4.1.2। Frequency 50HZ. आवृत्ति 50HZ।

4.2. 4.2। Air वायु

4.2.1.प्रेस 0.4 से 0.45Mpa।

4.2.2. 4.2.2। Traffic 20L/min. यातायात 20L / मिनट।

Five. पांच। Environmental conditions पर्यावरण की स्थिति

इकाई निम्नलिखित पर्यावरणीय परिस्थितियों में बाधाओं के बिना काम कर सकती है।

5.1 परिवेश का तापमान: 5-35 डिग्री सेल्सियस

5.2 आर्द्रता 30-80% लेकिन उजागर नहीं की जानी चाहिए।

5.3 नमकीन गैस, विषाक्त गैस संक्षारक गैस से मुक्त होना चाहिए।

5.4 धूल प्रवाहकीय धूल से मुक्त होना चाहिए।

5.5 चुंबकीय सीमा को डिवाइस की चुंबकीय सीमा को प्रभावित नहीं करना चाहिए।
