ध्रुव अर्ध स्वचालित टेपिंग मशीन पोल लग्स स्वचालित चिपकने वाला टेप वेल्डिंग
1. डिवाइस फ़ंक्शन
उपकरण मुख्य रूप से पोल लग्स और स्वचालित चिपकने वाली टेप की स्वचालित वेल्डिंग के लिए उपयोग किया जाता है, जिसमें मुख्य रूप से अल्ट्रासोनिक वेल्डिंग मशीन, पोल लग्स प्लेसमेंट रोटरी टेबल, स्वचालित पोल लैग, टेप अनडिंडिंग, टेप कटिंग, टेप फिटिंग चूसने वाला, पोल पोजिशनिंग मैकेनिज्म, फ्रेम और इलेक्ट्रिकल सिस्टम शामिल हैं। ।
2. उत्पादन प्रक्रिया आवश्यकताओं:
2.1 लागू उत्पाद विनिर्देशों:
2.1.1 tape specification: coil material, width 6~16mm, length 20~70mm; 2.1.1 टेप विनिर्देश: कुंडल सामग्री, चौड़ाई 6 ~ 16 मिमी, लंबाई 20 ~ 70 मिमी; Diameter of inner hole: 76mm, maximum diameter: 150mm. भीतरी छेद का व्यास: 76 मिमी, अधिकतम व्यास: 150 मिमी।
2.1.2 पोल का आकार: चौड़ाई 20-70 मिमी, लंबाई 300-1500 मिमी;
पोल के कान के 2.1.3 विनिर्देश: चौड़ाई 2 ~ 6 मिमी, लंबाई 20 ~ 60 मिमी;
2.2. 2.2। Adhesive sample drawing is as follows: चिपकने वाला नमूना ड्राइंग निम्नानुसार है:
2.3 विशिष्ट आवश्यकताओं
2.3.1 वेल्डिंग पोल कान के पीछे उच्च तापमान टेप लागू करें।
2.3.2 सटीकता आवश्यकताओं: खिला सटीकता mm 0.5 मिमी, वेल्डिंग काउंटरपॉइंट सटीकता, 0.3 मिमी, चिपकने वाला सटीकता mm 0.5 मिमी, पुनरावृत्ति सटीकता ition 0.5 मिमी;
2.3.3 चिपकने वाली टेप दक्षता: 20-24 टुकड़े / मिनट (श्रमिकों की दक्षता से संबंधित);
टेप कटर की 2.3.4 सेवा जीवन:> 100,000 बार;
2.3.5 मध्य चिपकने वाला और सिर चिपकने वाला एहसास, चिपकने वाला तरीका ऊपर और नीचे पेस्ट है।
2.3.6 मैनुअल पोल प्लेसमेंट, स्वचालित स्थिति और पोल कान की वेल्डिंग।
2.3.7 फीडिंग शाफ्ट पर मैन्युअल रूप से पोल लैग डिस्क रखें।
2.3.8 वेल्डिंग आवश्यकताएं: ग्राहक की मुफ्त नई बिजली वेल्डिंग मशीन (नए पॉजिटिव पोल एनपी-सी-25-9000, नकारात्मक पोल एनपी-सी-40-9000) का उपयोग करके, वेल्डिंग स्पॉट आकार और वेल्डिंग बल ग्राहक द्वारा निर्धारित किए जाते हैं। मौजूदा वेल्डिंग मशीन।
3. कार्यात्मक संकेतक इकाई

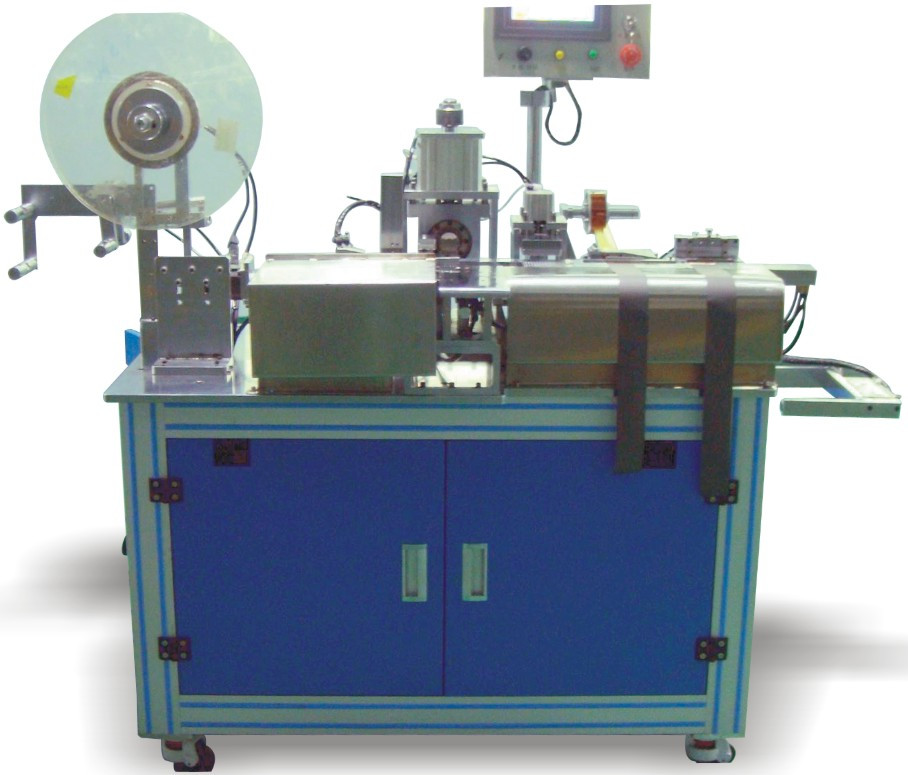

3.1 अर्ध-स्वचालित निर्माता की उपस्थिति
3.2 घटक विवरण:
3.2.1 tape discharging component: rapid refueling is realized through manual swelling shaft. 3.2.1 टेप डिस्चार्जिंग घटक: तेजी से ईंधन भरने का एहसास मैनुअल सूजन शाफ्ट के माध्यम से होता है। And with a quick positioning mechanism to ensure the new tape fast positioning. और नए टेप फास्ट पोजिशनिंग सुनिश्चित करने के लिए एक त्वरित पोजिशनिंग तंत्र के साथ।
3.2.2 तनाव घटक: कॉइल के रिवाइंडिंग और डिस्चार्जिंग को नियंत्रित करने के लिए घर्षण पहिया के तनाव का उपयोग किया जाता है।
3.2.3 गाइड घटक: बेल्ट दबाव रोलर में प्रवेश करने से पहले गाइड तंत्र से गुजरता है।
3.2.4 adhesive component: the adhesive tape is unrolled through the unwinding mechanism, automatically feeding materials, and adsorbed on the sucker. 3.2.4 चिपकने वाला घटक: चिपकने वाला टेप अनइंडिंग तंत्र के माध्यम से अनियंत्रित है, स्वचालित रूप से खिला सामग्री, और चूसने वाले पर adsorbed। When the pole pieces are in place, the adhesive tape is automatically applied, and the adhesive tape is applied on the upper and lower sides simultaneously. जब पोल के टुकड़े जगह में होते हैं, तो चिपकने वाला टेप स्वचालित रूप से लगाया जाता है, और चिपकने वाला टेप ऊपरी और निचले पक्षों पर एक साथ लगाया जाता है। The middle adhesive tape and the head adhesive tape can be realized. मध्य चिपकने वाला टेप और सिर चिपकने वाला टेप महसूस किया जा सकता है।
3.2.5 पोल लैग पोजिशनिंग कंपोनेंट: वर्कर पोजिशन शाफ्ट पर पोल लैग डिस्क इंस्टॉल करेगा, और पोल लैग ऑटोमैटिक फीडिंग डिवाइस से लैस होगा।
3.2.6 पोल लैग फीडिंग असेंबली: सर्वो मोटर घूमने के लिए बॉल स्क्रू ड्राइव करती है, पोल लैग को निर्धारित लंबाई में फीड करने के लिए ड्राइव करती है, और कट जाती है।
3.2.7 पोल पोजिशनिंग कंपोनेंट: वर्कर पोजिशनिंग के लिए पोल को पोजिशनिंग मैकेनिज्म में रखता है। वैक्यूम चूसने वाला पोल को अपने आप सोख लेता है और ऑटोमैटिक वेल्डिंग के लिए उसे ऑटोमैटिक स्टेशन पर भेज देता है।
3.2.8 welding components: after the pole lugs are sent to the welding position, the welding machine shall automatically weld the pole lugs and pole plates (provided by the welding machine customer). 3.2.8 वेल्डिंग घटक: पोल लग्स को वेल्डिंग की स्थिति में भेजने के बाद, वेल्डिंग मशीन पोल लैग्स और पोल प्लेट्स (वेल्डिंग मशीन ग्राहक द्वारा प्रदान की गई) को स्वचालित रूप से वेल्ड कर देगी। Can weld middle pole ear and head pole ear. मध्य ध्रुव कान और सिर ध्रुव कान वेल्ड कर सकते हैं।
3.2.9 फिल्म प्राप्त घटक: इलेक्ट्रोड वेल्डेड होने के बाद, चूसने वाला स्वचालित रूप से रॉड प्राप्त करने वाली सामग्री पर इलेक्ट्रोड डाल देगा।
3.2.10 electrical components: PLC control. 3.2.10 विद्युत घटक: पीएलसी नियंत्रण। Touch screen operation. टच स्क्रीन ऑपरेशन।
4. साइट पर्यावरणीय आवश्यकताओं
4.1 परिवेश का तापमान: 0 ~ 40 ℃;
4.2 सापेक्ष आर्द्रता: 20-90% आरएच;
4.3 power supply: single-phase 220V, 50Hz; 4.3 बिजली की आपूर्ति: एकल चरण 220 वी, 50 हर्ट्ज; Voltage fluctuation range: ±10%; वोल्टेज में उतार-चढ़ाव की सीमा: range 10%;
4.4 साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं।
4.5 संपीड़ित हवा: 5 ~ 6.5bar, दबाव में उतार-चढ़ाव रेंज: ~ 10%;
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
