लिथियम आयन बैटरी पोल शीट बैग बनाने की मशीन omron PLC नियंत्रण प्रणाली

लिथियम आयन बैटरी पोल शीट बैग बनाने की मशीन omron PLC नियंत्रण प्रणाली

1. पोल शीट बैग बनाने की मशीन का संक्षिप्त परिचय

This equipment is used for pole-sheet bag making: using two coils diaphragm, respectively uncoil, tension control, and then put the pole-sheet on one side of the diaphragm, diaphragm automatically pull, the pole-sheet is sandwiched between the two diaphragm, the upper diaphragm can move up and down according to the progress of the pole-sheet, gradually sandwiched the pole-sheet between the diaphragm; इस उपकरण का उपयोग पोल-शीट बैग बनाने के लिए किया जाता है: दो कॉइल डायाफ्राम का उपयोग करते हुए, क्रमशः एककोल, तनाव नियंत्रण, और फिर पोल-शीट को डायफ्राम के एक तरफ रखा जाता है, डायाफ्राम स्वचालित रूप से खींचता है, पोल-शीट दो डायाफ्राम के बीच सैंडविच होती है , ऊपरी डायाफ्राम पोल-शीट की प्रगति के अनुसार ऊपर और नीचे जा सकते हैं, धीरे-धीरे डायाफ्राम के बीच पोल-शीट को सैंडविच कर सकते हैं; Two repeatedly exchanged moving manipulator (edge with heating bump) clamp the pole and diaphragm move, at the same time the upper and lower diaphragm hot, the manipulator move in place, stop, diaphragm cutting mechanism to cut off the diaphragm, at the same time the cutting port automatically welded together. दो बार बार घूमते हुए जोड़तोड़ (गर्म बम्प के साथ किनारे) पोल और डायाफ्राम की चाल को क्लैंप करते हैं, एक ही समय में ऊपरी और निचले डायाफ्राम गर्म होते हैं, एक ही समय में डायाफ्राम को काटने के लिए जोड़तोड़, जगह में रुकना, डायाफ्राम काटना तंत्र को बंद कर देता है। काटने बंदरगाह स्वचालित रूप से एक साथ वेल्डेड।

2. डिजाइन आवश्यकताओं

2.1. 2.1। This machine is suitable for the automatic envelop of battery anode or cathode यह मशीन बैटरी एनोड या कैथोड के स्वचालित आवरण के लिए उपयुक्त है

Degree 170mm, width 100mm (excluding polar ears), thickness 100-300 m; डिग्री 170 मिमी, चौड़ाई 100 मिमी (ध्रुवीय कानों को छोड़कर), मोटाई 100-300 मीटर; (the effective length of the guide film is 240mm). (गाइड फिल्म की प्रभावी लंबाई 240 मिमी है)।

2.2. 2.2। The pole pieces have been punched and placed in the material box. पोल के टुकड़ों को छिद्रित किया गया है और सामग्री बॉक्स में रखा गया है। The thickness of the material box is 60mm. सामग्री बॉक्स की मोटाई 60 मिमी है।

2.3. 2.3। Pole flat, pole burr less than 25 m; पोल फ्लैट, पोल बूर 25 मीटर से कम;

2.4. 2.4। The accuracy error of pole length and width is less than ±0.1mm; पोल की लंबाई और चौड़ाई की सटीकता त्रुटि of 0.1 मिमी से कम है;

2.5. 2.5। Beat: 12PPM (5 seconds/piece); मारो: 12PPM (5 सेकंड / टुकड़ा);

2.6. 2.6। Diaphragm welded seam 0.2mm-0.5mm; डायाफ्राम वेल्ड सीम 0.2 मिमी-0.5 मिमी;

2.7. 2.7। Bag - making hot welding tool head, using brass edge welding. बैग - पीतल के वेल्डिंग वेल्डिंग का उपयोग करके, गर्म वेल्डिंग टूल हेड बनाना।

3. उपकरणों के मुख्य घटक

4. उपकरण तकनीकी मानकों

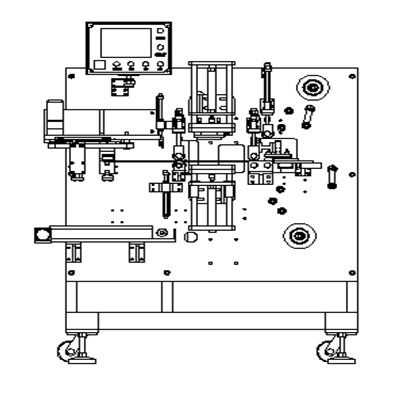

5. डिवाइस प्रोफ़ाइल दृश्य

6. मुख्य उपकरण भागों का विवरण

6.1. 6.1। Automatic tension release diaphragm mechanism: including Japanese dongfang motor, reducer, compact potentiometer, low-friction cylinder, and pendulum mechanism. स्वचालित तनाव विमोचन तंत्र डायाफ्राम तंत्र: जापानी डोंगफैंग मोटर, रेड्यूसर, कॉम्पैक्ट पोटेंशियोमीटर, कम घर्षण सिलेंडर और पेंडुलम तंत्र सहित।

6.2. 6.2। Displacing mechanism: including servo motor, reducer, sensor, ball screw and vacuum device, pneumatic element विस्थापित तंत्र: इमदादी मोटर, reducer, सेंसर, गेंद पेंच और वैक्यूम डिवाइस, वायवीय तत्व सहित

उत्पाद जापान एसएमसी कंपनी के हैं

6.3 विनिमय वेल्डिंग जोड़तोड़: इमदादी मोटर, reducer, सेंसर, गेंद पेंच और वायवीय क्लैंपिंग तंत्र, PID तापमान नियंत्रण उपकरण, आदि, जापान एसएमसी उत्पादों का उपयोग कर वायवीय घटकों सहित

6.4. 6.4। Conveyor belt: a flat belt with independent and continuous movement; कन्वेयर बेल्ट: स्वतंत्र और निरंतर आंदोलन के साथ एक फ्लैट बेल्ट;

6.5. 6.5। Control system: the machine is equipped with independent electrical board, leakage switch, dc stability power supply and other power circuit components, control PLC, relay, motor control device, etc. And external connection, using connectors and terminal table. नियंत्रण प्रणाली: मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन से कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है। PLC USES OMRON. पीएलसी का उपयोग करता है। The ceiling of the power cable is partially perforated. पावर केबल की छत आंशिक रूप से छिद्रित है। Cables and air ducts between other equipment are wired and piped b अन्य उपकरणों के बीच केबल और हवा नलिकाएं वायर्ड और पाइप बी हैं

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
