फ्लेक्सिबल पैकेजिंग लिथियम बैटरियों की प्रयोगशाला कटिंग फोल्डिंग आयरनिंग मशीन
I. उपकरण प्रोफ़ाइल:
डिवाइस कार्यों और सिद्धांतों के लिए 1.1 परिचय:
यह उपकरण मुख्य रूप से लचीली पैकेजिंग लिथियम बैटरी के काटने, तह और इस्त्री करने के लिए उपयोग किया जाता है।
उपकरण के मुख्य कार्य: स्वचालित खिला, स्वचालित कटाई, स्वचालित तह, स्वचालित ब्लांचिंग, स्वचालित कंबल।
1.2 उपकरण संचालन प्रवाह:
मुख्य प्रवाह: असेंबली लाइन द्वारा स्वचालित फीडिंग और मैनिपुलेटर द्वारा स्वचालित खिला के बाद उपकरण चार-स्टेशन टर्नटेबल पर समाप्त हो गया है
स्वचालित किनारे काटने, स्वचालित तह और स्वचालित कंबल के बाद इस्त्री।

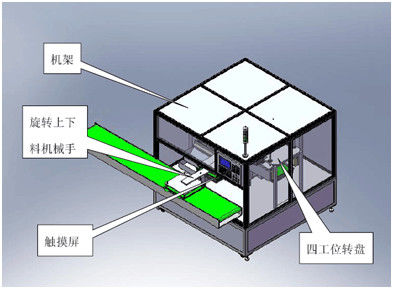

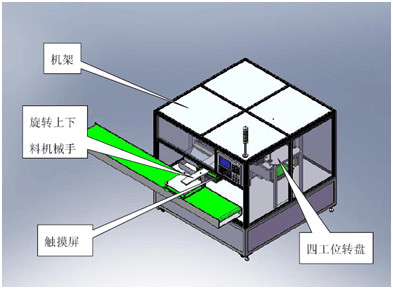

1.3 समग्र संरचना (चित्र के साथ)
1.4 मुख्य घटकों की रचना
1.4.1 उपकरण संरचना:
1, घूर्णन ऊपरी और निचले खिला जोड़तोड़: एक वैक्यूम चूसने वाला का उपयोग कर बैटरी समझ, एक सिलेंडर का उपयोग कर खिला और निर्वहन के रोटेशन, ऊपर और नीचे आंदोलन को प्राप्त करने के लिए एक घूर्णन सिलेंडर का उपयोग कर।
2. एज कटिंग मेकेनिज्म: एज कटिंग डबल एज कटिंग के तरीके को अपनाता है, ऊपरी और निचले चाकू का इस्तेमाल कई बार रिपेयरिंग और ग्राइंग के लिए किया जा सकता है, डोवेटेल ग्रूव को चाकू, लीनियर गाइड रेल गाइड, वेस्ट मटेरियल में समायोजित किया जा सकता है। इकट्ठा करना आसान है।
3. Folding and ironing mechanism: the function of folding and ironing can be completed at the same time. 3. तह और इस्त्री तंत्र: तह और इस्त्री का कार्य एक ही समय में पूरा किया जा सकता है। The cylinder of bronzing adopts adjustable travel cylinder, and the linear guide rail is guided by opening and closing motion. ब्रोंज़िंग का सिलेंडर समायोज्य यात्रा सिलेंडर को गोद लेता है, और रैखिक गाइड रेल को गति और उद्घाटन को बंद करके निर्देशित किया जाता है।
4. आकार देने का तंत्र: अंतिम आकार और इस्त्री के कार्य को आकार देना।
2. आने वाली सामग्री और उत्पाद विनिर्देशों उपकरण के लिए उपयुक्त है
2.1 आने वाली सामग्रियों का आकार और विनिर्देश
| परियोजना | डब्ल्यू सेल चौड़ाई (मिमी) | एल सेल की लंबाई (मिमी) | एच सेल मोटाई (मिमी) |
| आकार सीमा | 60 ~ 110 | 130 ~ 180 | 7-12 |
Iii. Iii। Technical parameters of the equipment उपकरण के तकनीकी पैरामीटर
| अनुक्रम | परियोजना | पैरामीटर |
| 1 | एज चौड़ाई त्रुटि | + / - 0.1 मिमी या उससे कम |
| 2 | हेम चौड़ाई | 2-10 मिमी (सिर की जगह) |
| 3 | ब्लैंचिंग समय सीमा | 2-5 s (समायोज्य) |
| 4 | ब्लैंचिंग तापमान रेंज | 0 ℃, 220 ℃ समायोजित किया जा सकता है |
| 5 | उपकरण की क्षमता | 8ppm |
| 6 | उपकरण उत्पादों की योग्य दर | ≥95% (केवल मशीन के कारण खराब उत्पाद) |
| 7 | उपकरण विफलता दर | ≤5% (केवल उपकरणों के कारण विफलता) |
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
