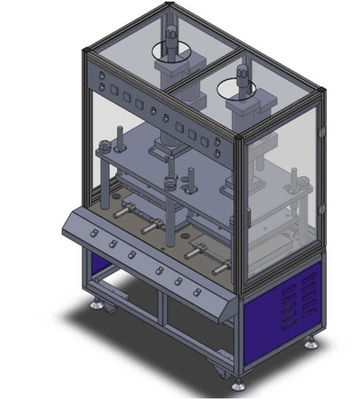

प्रयोगशाला सेल कोल्ड और हॉट प्रेस डिवाइस लिथियम आयन बैटरी असेंबली लाइन
1. प्रोफाइल
The device is mainly used to flaten the rolled square cell or the square cell after lamination. डिवाइस मुख्य रूप से लेमिनेशन के बाद रोल्ड स्क्वायर सेल या स्क्वायर सेल को फ्लैट करने के लिए उपयोग किया जाता है। The pressure and temperature can be adjusted according to the needs. दबाव और तापमान को आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
विशेषताएँ -
-- the battery in each station is pressed flat by gas-liquid booster cylinder, and the pressure can be adjusted. - प्रत्येक स्टेशन में बैटरी को गैस-तरल बूस्टर सिलेंडर द्वारा फ्लैट दबाया जाता है, और दबाव को समायोजित किया जा सकता है। The stepper motor drives the manipulator to move and the battery to move. स्टेपर मोटर चालित करने के लिए मैनिपुलेटर चलाती है और बैटरी चलती है।
-- high efficiency: double station, one station hot press, two stations cold press. - उच्च दक्षता: डबल स्टेशन, एक स्टेशन हॉट प्रेस, दो स्टेशन कोल्ड प्रेस। Hot press and cold press. गर्म प्रेस और कोल्ड प्रेस। 10 PCS/min (the specific efficiency is determined according to the hot pressing and cold pressing time) 10 पीसीएस / मिनट (विशिष्ट दक्षता गर्म दबाने और ठंड दबाने के समय के अनुसार निर्धारित की जाती है)
- कम परिचालन लागत
This equipment automation equipment degree is high, manual operation is simple, a worker can operate 1 equipment at the same time. यह उपकरण स्वचालन उपकरण की डिग्री अधिक है, मैनुअल ऑपरेशन सरल है, एक कार्यकर्ता एक ही समय में 1 उपकरण संचालित कर सकता है। . ।
2 .. कॉन्स्टीट्यूशन ए
रचना नीचे दी गई है
| क्रम संख्या | प्रणाली रचना | सिस्टम कॉन्फ़िगरेशन | की संख्या |
| 1 | रैक प्रणाली | का 1 सेट | |
| वेल्डेड कंकाल निर्माण | 1 | ||
| सब्सट्रेट (प्लेट चढ़ाना) | 2 | ||
| 2 | स्वचालित खिला प्रणाली | का 1 सेट | |
| वैक्यूम सक्शन कप | का 1 सेट | ||
| स्टेपर मोटर | 1 | ||
| सिंक्रोनस बेल्ट व्हील | 2 | ||
| 3 | थर्मल सिस्टम | का 1 सेट | |
| हवा - तरल सुपरचार्जर - ताइवान जिउ ली | 1 | ||
| अप-डाउन हीटिंग सिस्टम | 2 | ||
| तापमान नियंत्रक - omron | 2 | ||
| हीटिंग प्लेट 350 * 350 | 2 | ||
| 4 | शीत दबाव प्रणाली | 1 | |
| हवा - तरल सुपरचार्जर - ताइवान जिउ ली | 1 | ||
| वाटर-कूल्ड संस्थान | 2 | ||
| पानी पंप प्रणाली (ग्राहक द्वारा प्रदान की गई) | 1 | ||
|
शीतलक प्लेट 350 * 350 |
|||
| 5 |
ऑपरेटिंग सिस्टम |
का 1 सेट | |
| टच स्क्रीन - | 1 | ||
| 6 | नियंत्रण प्रणाली | का 1 सेट | |
| पीएलसी, omron | 1 | ||
| 7 | सुरक्षा प्रणाली | का 1 सेट | |
| सुरक्षा झंझरी | 2 | ||
| डबल बटन शुरू स्विच | 2 |
3. विनिर्देशों के अनुकूल होने के लिए
3.1 अनुकूली वस्तुएँ
बैटरी का आकार
| नमूना | डब्ल्यू चौड़ाई (मिमी) | एल लंबाई (मिमी) | H की मोटाई |
| ZFD01 | 40-100 (65) | 80-200 (130) | 5-20 |
उपकरण के 3.2 तकनीकी पैरामीटर
|
मशीन विनिर्देशों परियोजना |
ZLA01A | |
| तकनीकी पैमाने | दक्षता (पीपीएम) | 10 (गर्म दबाने और ठंड दबाने के समय के अनुसार) |
| स्थिरता चौड़ाई समायोज्य रेंज | समायोज्य या प्रतिस्थापन, बैटरी मॉडल के अनुकूल होने का संदर्भ | |
| सहायक समय (एस) | 2-4 (वैक्यूम सोखना ट्रांसपोज़ेशन समय) | |
| काम के दबाव (टी) | 3 | |
| तापमान नियंत्रण सटीकता | +/- 1 ℃ | |
| संपीड़ित हवा प्रणाली | पार्टी द्वारा प्रदान किया गया वायु स्रोत | |
| कुल शक्ति (किलोवाट) | 15 | |
| सामान्य परिचालन शक्ति (kw) | 13 | |
सहयोग की प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
