1. उपकरण परिचय

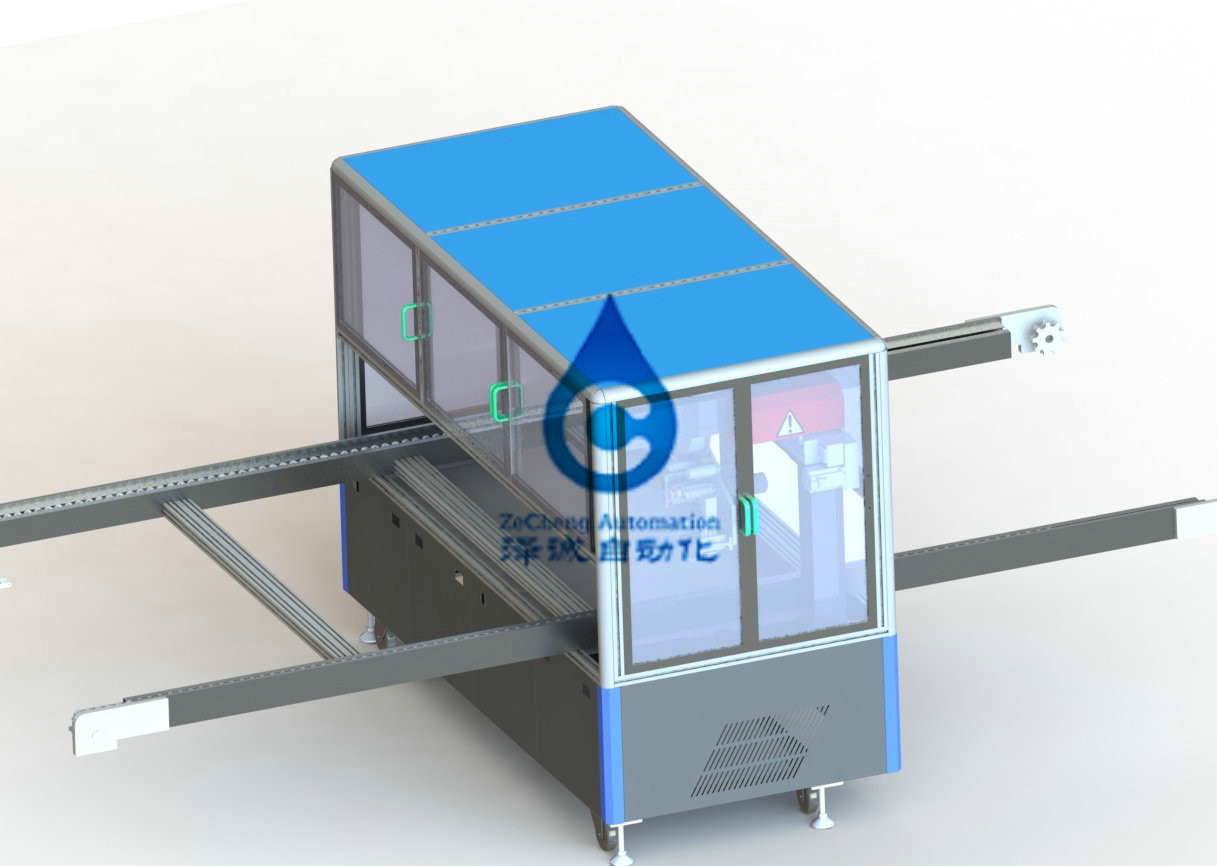

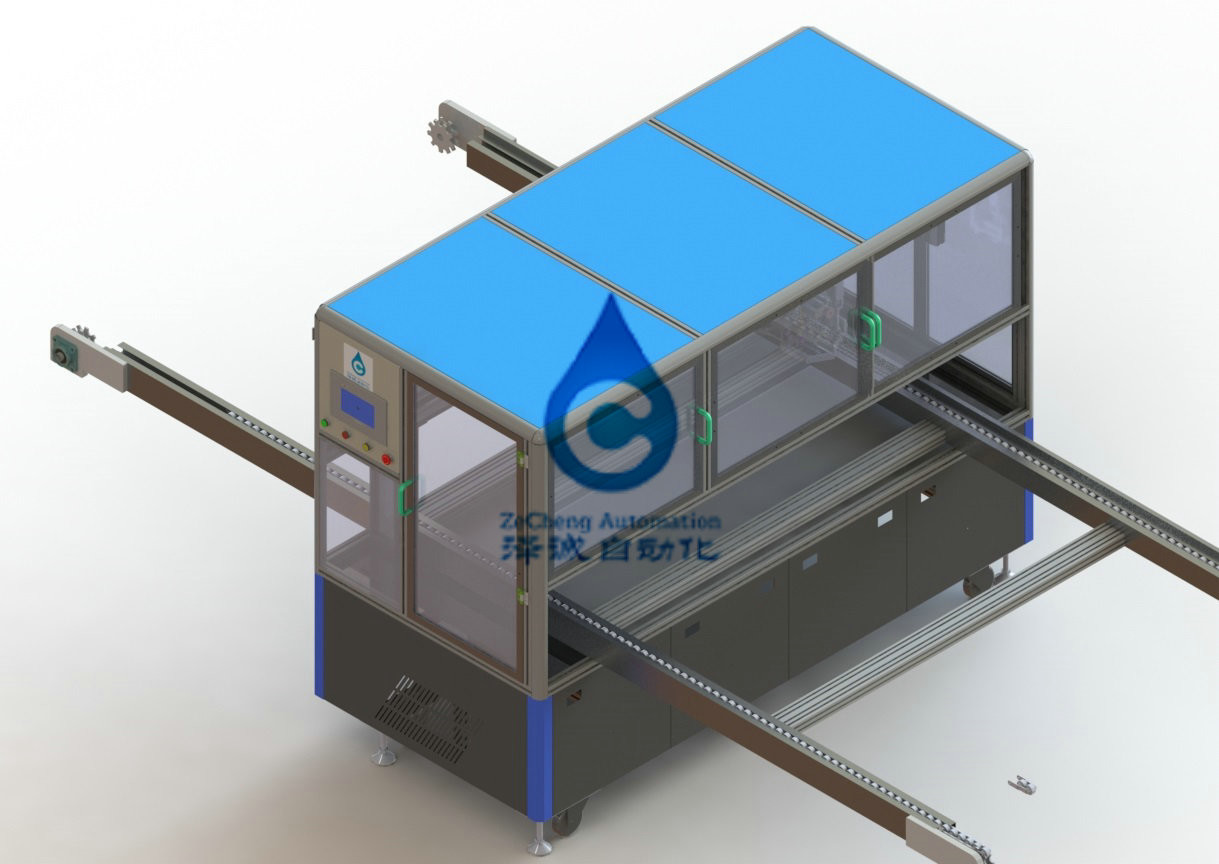

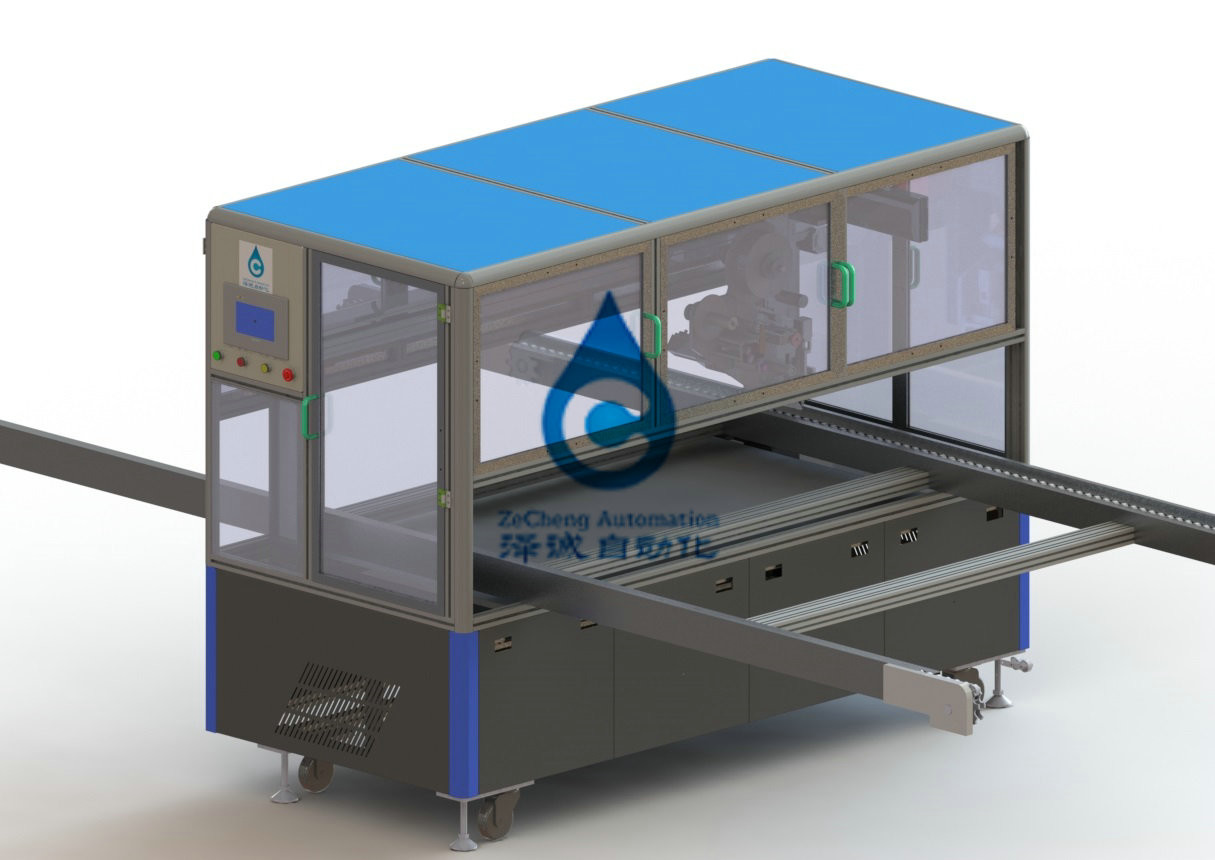

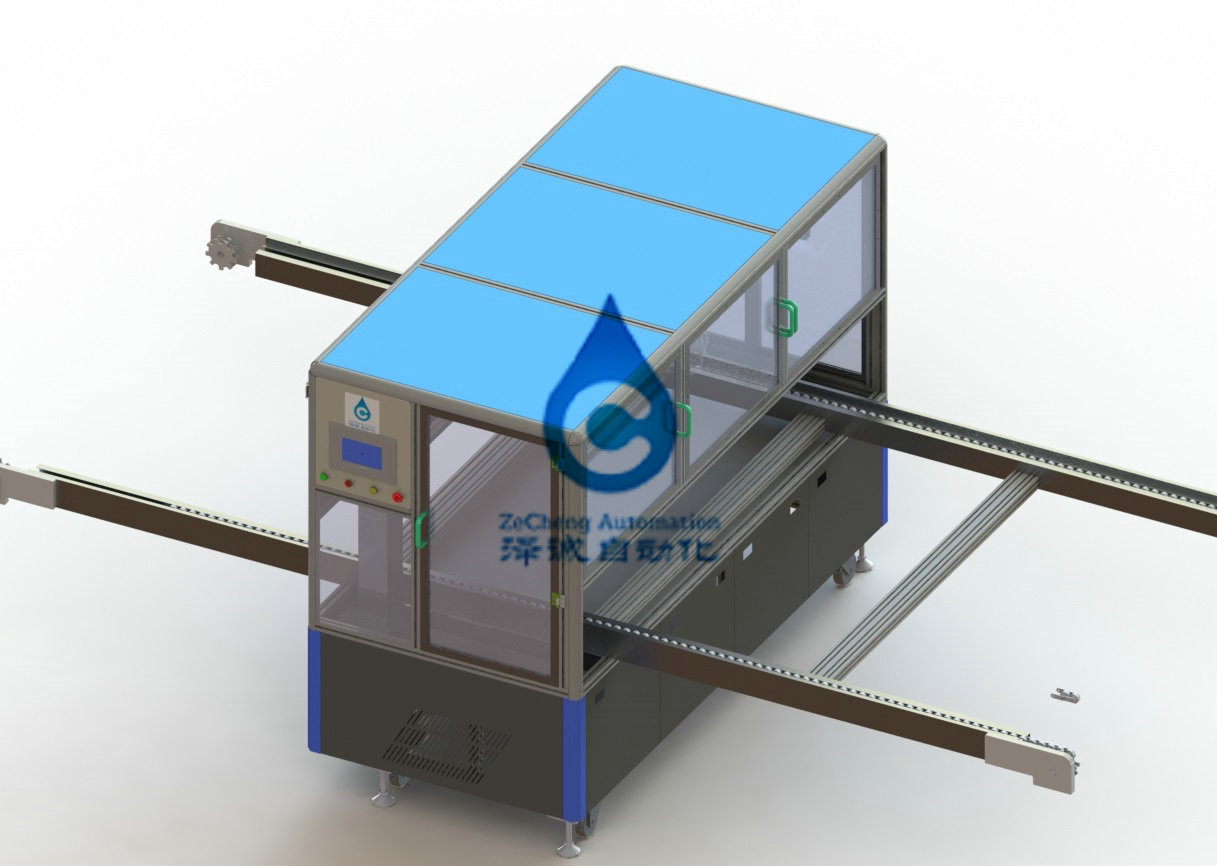

1.1।स्क्वायर मॉड्यूल बसबार शीट के वेल्डिंग के पूरा होने के बाद यह डिवाइस विशेष रूप से टेपिंग प्रक्रिया के लिए डिज़ाइन किया गया है।इसमें स्वत: काटने और स्वचालित टेपिंग का कार्य है, और अलग पेपर के साथ टेपिंग के लिए उपयुक्त है।
2. डिवाइस फ़ंक्शन और पैरामीटर:
2.1।उपयुक्त मॉड्यूल का आकार इस प्रकार है:
| वस्तु | टी3 | |||
| बर्स्ट मोड | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| डाई की लंबाई * चौड़ाई * ऊँचाई (मिमी) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| मॉड्यूल वजन | 86 | 95 | 95 | 86 |
| मॉड्यूल के तल पर समतलता | ≤0.8 मिमी | ≤0.8 मिमी | ≤0.8 मिमी | ≤0.8 मिमी |
2.2 उपकरण के मुख्य कार्य
1) उपकरण में गैर-स्टॉप ईंधन भरने का एहसास करने के लिए सामग्री की पहचान और ईंधन भरने वाले रिमाइंडर का कार्य होगा; यदि मशीन बंद हो जाती है, तो इसे एक बार ≥4h के लिए बंद कर दिया जाएगा, और प्रत्येक स्टॉप का डाउनटाइम ≤ 5min होगा।
2) फिल्म ड्राइंग प्रक्रिया में तनाव बल नियंत्रण उपायों को अपनाया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि फिल्म पूरी फीडिंग प्रक्रिया और फिल्म काटने की प्रक्रिया के दौरान इस आधार पर तनावग्रस्त है कि फिल्म टूटी नहीं है।तनाव बल को समायोजित किया जा सकता है, और विनिर्देश सेट होने के बाद तनाव बल स्थिर रहता है।
3) रिवाइंडिंग तंत्र ढीले कागज की वसूली के लिए कसने के लिए शक्ति प्रदान करता है, और ढीले कागज ≥200 मीटर प्राप्त कर सकता है;
4) अनइंडिंग रील को मुख्य शक्ति प्रदान करने की आवश्यकता होती है, इसमें रिवाइंड फ़ंक्शन होता है, और इसे इस तरह से तय किया जाता है जो सुरक्षा को ध्यान में रखता है।फिटिंग रील व्यास 100-450 मिमी है, और प्रभावी भार ≤20 किग्रा;
5) फिल्म लागू होने पर रोलिंग दबाव 0.1mpa है; फिल्म चिपकाने की प्रक्रिया में, फिल्म पर कोई नुकसान या खरोंच का निशान नहीं होता है;
6) काटने के तंत्र उपकरण में जीवन प्रबंधन का कार्य होता है, ब्लेड जीवन चयन की आवश्यकता ≥10w गुना होती है, काटने के समय की संख्या विनिर्देश निर्धारित कर सकती है, समाप्ति अलार्म उपकरण परिवर्तन को संकेत देता है;
7) टेप की चौड़ाई 60-80 मिमी।
2.3।उपकरण तकनीकी पैरामीटर
| वस्तु | ZPCD05C | |
|
तकनीकी मापदंड
|
की दक्षता | 40 टेप की 2 पट्टियां लगाएं |
| कुल शक्ति (किलोवाट) | 3KW | |
| सामान्य परिचालन शक्ति (किलोवाट) | 2.75 किलोवाट | |
| अन्य ऊर्जा मीडिया | शुष्क संपीड़ित वायु स्रोत | |
| भार | 800 किलो | |
| उपकरण का आकार | W1200mmXL2300mmXH1900mm | |
4. ऊर्जा मीडिया 4.1. बिजली की आपूर्ति
4.4.1। वोल्टेज AC220V, एकल चरण; वोल्टेज में उतार-चढ़ाव% 10% से कम है।
4.1.2. फ्रीक्वेंसी 50 हर्ट्ज।
4.2.वायु
4.2.1।दबाव 0.4 ~ 0.45mpa।
4.2.2।10 एल / मिनट का प्रवाह।
5. पर्यावरण की स्थिति
डिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बाधा के बिना काम कर सकता है।
5.1 परिवेश का तापमान: 5-35 ℃
5.2 आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।
5.3 यह नमक गैस, जहरीली गैस और संक्षारक गैस से मुक्त होगा।
5.4 धूल में कोई प्रवाहकीय धूल नहीं होगी।
5.5 चुंबकीय सीमा डिवाइस की चुंबकीय सीमा को प्रभावित नहीं करेगी
