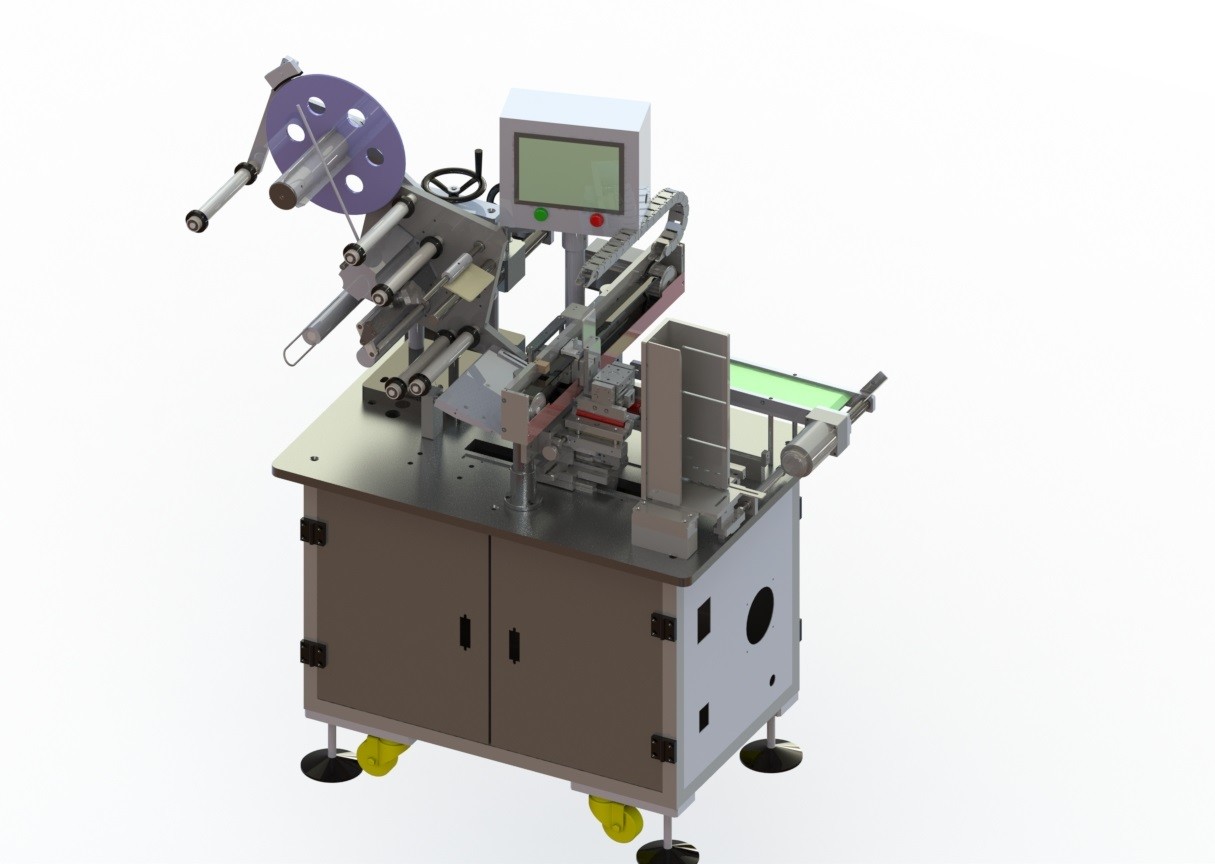

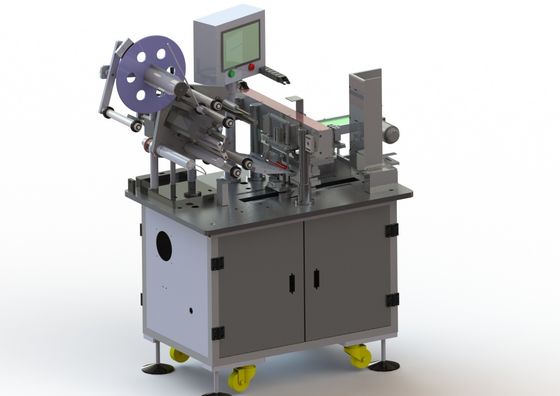

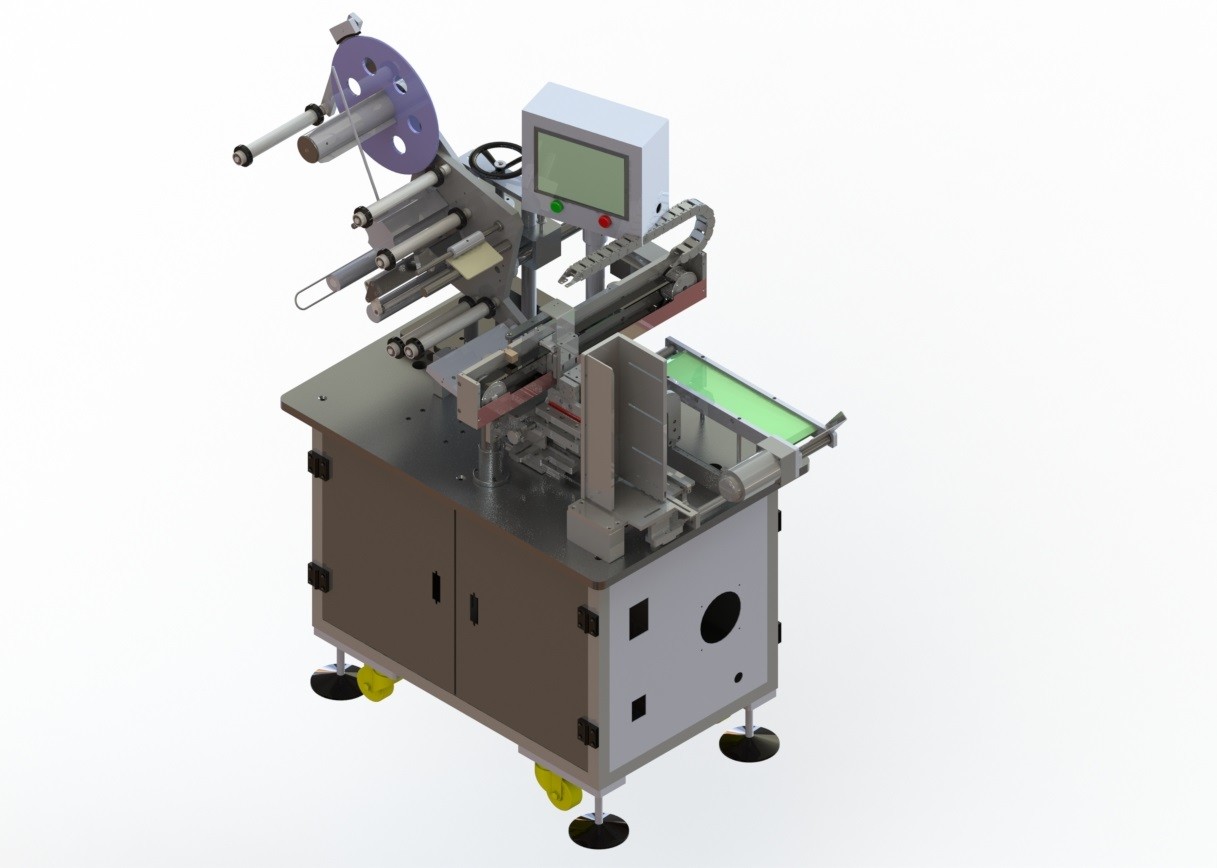

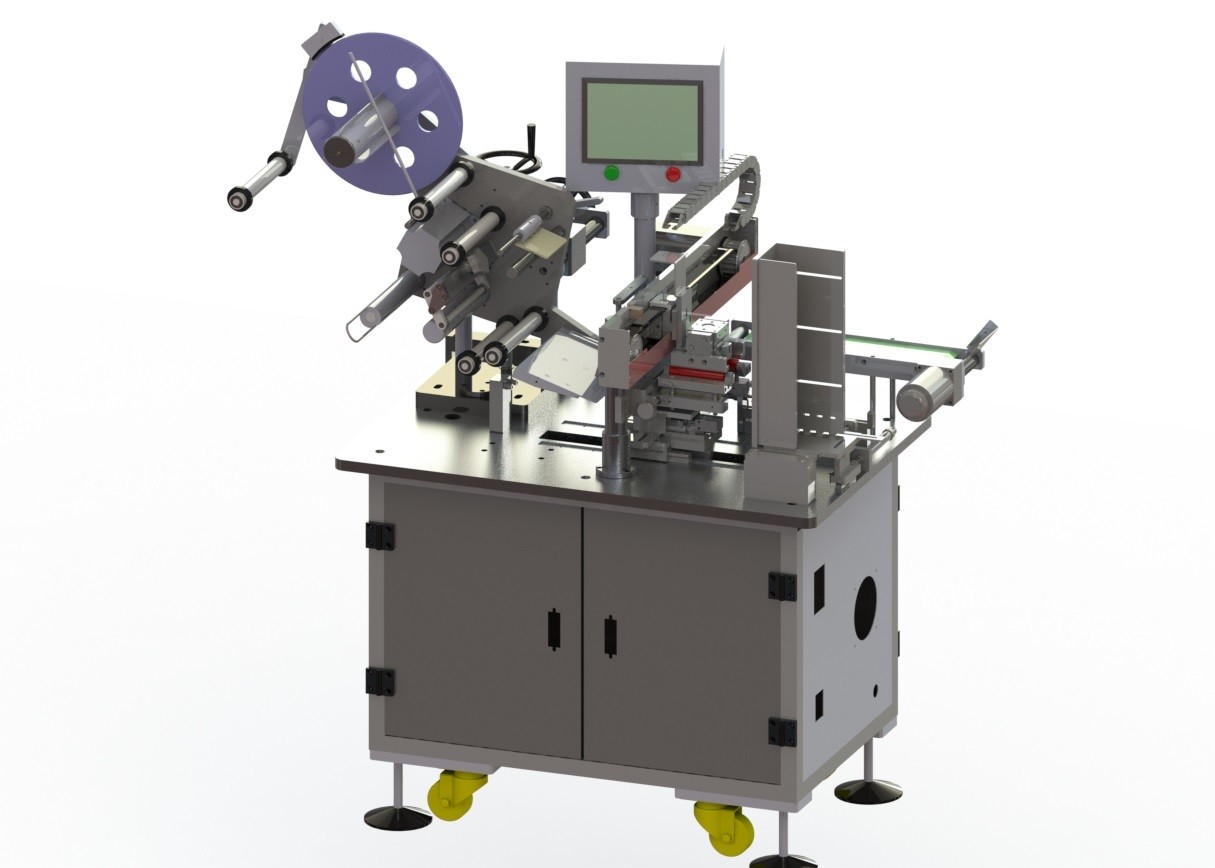

2KW बैटरी पैक असेंबली लाइन सेल फोन डिजिटल बैटरी केस लेबलिंग मशीन
1, प्रोफाइल
यह डिवाइस मुख्य रूप से मोबाइल फोन की बैटरी शेल लेबलिंग के लिए उपयोग किया जाता है, जो गलत तरीके से मैनुअल लेबलिंग की स्थिति और कम दक्षता की समस्या को प्रभावी ढंग से हल कर सकता है।
लक्षण --- लेबल कॉइल फीडिंग, ऑटोमैटिक अनइंडिंग, लेबल की ऑटोमैटिक स्ट्रिपिंग, लेबल पेपर के ऑटोमैटिक रिसीविंग, मैनुअल बैटरी पोजिशनिंग, मैनिपुलेटर सक्शन और बैटरी की रिलीज, पूरी बैटरी शेल की ऑटोमैटिक पैकेजिंग, ऑटोमैटिक ब्लैंकिंग को गोद लेती है।
- उच्च दक्षता: 10 पीसीएस / मिनट।
3, विनिर्देशों के लिए अनुकूल करने के लिए
3.1 अनुकूली वस्तुएँ
बैटरी का आकार
| डब्ल्यू (मिमी) | एल (मिमी) | एच (मिमी) |
| 35-55 | 40-70 | 2-10 |
उपकरण के 3.2 तकनीकी पैरामीटर
|
विशेष विवरण मद |
ZAB01C-00 | |
|
तकनीकी पैमाने |
दक्षता (पीपीएम) | 10 |
| स्थिरता चौड़ाई समायोज्य रेंज | ± 5 मिमी (समायोज्य या बदली जाने योग्य) | |
| संपीड़ित हवा प्रणाली | O.4-0.6MPa | |
| कुल शक्ति (किलोवाट) | 2 | |
| सामान्य परिचालन शक्ति (kw) | 1.7 | |
4, यांत्रिक विनिर्देशों
4.1 रैक प्रणाली। डिवाइस एल्यूमीनियम प्रोफ़ाइल फ्रेम को गोद लेती है, सब्सट्रेट 20 मिमी मोटी स्टील प्लेट या एल्यूमीनियम प्लेट को गोद लेती है, और सतह को इलेक्ट्रोप्लेट किया जाता है।
4.2 स्वचालित लेबल अनइंडिंग सिस्टम। तनाव को बनाए रखने के लिए रोल मटेरियल में लेबल, तनाव को बनाए रखने के लिए घर्षण प्लेट, रोल मटीरियल का अधिकतम आकार 350 मिमी।
4.3 लेबल पेपर रिवाइंडिंग सिस्टम। आइसोलेशन पेपर हेड मैन्युअल रूप से स्लॉट में फंस जाता है, सर्वो मोटर आइसोलेशन पेपर को आगे खींचने के लिए ड्राइव व्हील को ड्राइव करता है, सेंसर लेबल का पता लगाता है और रुक जाता है, जबकि घर्षण व्हील आइसोलेशन पेपर को टाइट करने के लिए कसने वाले शाफ्ट को ड्राइव करता है। ।
4.4 लेबल स्ट्रिपिंग सिस्टम। रिवाइंडिंग मोटर ड्राइव में लेबल, स्ट्रिपर के माध्यम से, लेबल हटा दिया जाएगा।
4.5 बैटरी पोजिशनिंग सिस्टम बैटरी को गाइड प्लेट में रखता है, बैटरी को आगे की ओर धकेलता है, और बैटरी को पोजीशनिंग पोजिशन में धकेलता है।
4.6 लेबलिंग प्रणाली। मैनिप्युलेटर को बैटरी की अच्छी सक्शन स्थिति में रखा जाएगा, लेबल पर रखा जाएगा, लेबलिंग मैकेनिज्म में वृद्धि के दो पहलू होंगे, लेबल को लेबल से चिपका दिया जाएगा, लेबलिंग मैकेनिज्म में वृद्धि होगी, लेबल का फ्रंट संलग्न होगा बैटरी के लिए, और अंत में वृद्धि के पीछे लेबलिंग तंत्र, लेबल अच्छा होगा।
4.7 जोड़तोड़ प्रणाली। जोड़तोड़ करने के लिए बैटरी के बड़े पक्ष को चिपकाएगा, नीचे की तरफ दोनों तरफ लेबल को स्थानांतरित करने के लिए बाएं और दाएं। कन्वेयर बेल्ट पर चिपकाई गई बैटरी को हटा दें।
4.8 ऑपरेटिंग सिस्टमटच स्क्रीन ऑपरेशन। बिजली पर आपातकालीन बंद, मैनुअल, स्वचालित बटन है।
4.9 नियंत्रण कक्ष। मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण डिवाइस, आदि के साथ सुसज्जित है। और बाहरी कनेक्शन कनेक्टर्स और टर्मिनल टेबल का उपयोग कर। बिजली की छत केबल को आंशिक रूप से छिद्रित किया जाता है। अन्य उपकरणों के बीच के तार और वायु नलिकाएं वायर्ड और नीचे पाइप की जाती हैं।
5, ऊर्जा माध्यम कृपया निम्नलिखित ऊर्जा माध्यम प्रदान करें
5.1 बिजली की आपूर्ति
5.1.1 वोल्टेज AC220V 5.1 10% काउंटरफेज़ का तात्कालिक परिवर्तन
5.1.2, आवृत्ति 50 hz + 1 hz
5.2 वायु
5.2.1 दबाव 0.5mpa
5.2.2, 5 लीपर मिन की क्षमता
6, पर्यावरण की स्थिति। डिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बाधा के बिना काम कर सकता है।
6.1 तापमान गतिशील तापमान 5-35 ℃ भंडारण तापमान: 0-40 ℃ है
6.2. 6.2। Humidity 30-80% but no condensation. आर्द्रता 30-80% लेकिन कोई संक्षेपण नहीं।
