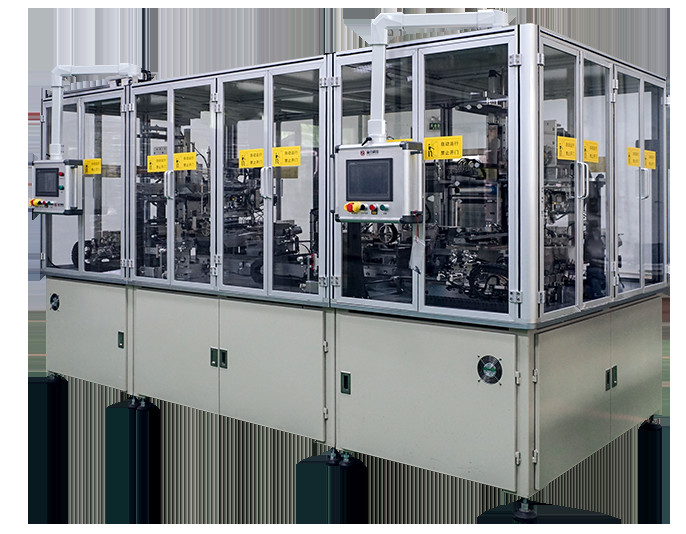

सफेद लिथियम आयन बैटरी उत्पादन लाइन डबल स्टेशन टुकड़े टुकड़े में मशीन

व्हाइट लिथियम आयन बैटरी उत्पादन लाइन डबल स्टेशन लैमिनेटिंग मशीन

1. उपकरण प्रोफ़ाइल:

1.1 डिवाइस के कार्यों और सिद्धांतों का परिचय:

यह उपकरण पावर बैटरी की स्वचालित लेमिनेशन प्रक्रिया को पूरा करता है, और इसके मुख्य कार्यों में स्वचालित लेमिनेशन, लेमिनेशन, टेल कॉइल, चिपकने वाला और स्वचालित ब्लैंकिंग शामिल हैं।डायाफ्राम सक्रिय खोलना, संक्रमण रोलर के माध्यम से, मुख्य लैमिनेटिंग टेबल में लंबवत तनाव तंत्र।मुख्य लेमिनेशन टेबल डायफ्राम को आगे-पीछे करने के लिए प्रेरित करती है, Z आकार में फोल्ड करके पोल लगाती है।ध्रुव फिल्म को बाहर निकालने के लिए सकारात्मक और नकारात्मक ध्रुव फिल्म बॉक्स से सकारात्मक और नकारात्मक जोड़तोड़, माध्यमिक पोजिशनिंग प्लेटफॉर्म पोजिशनिंग के माध्यम से, मुख्य लेमिनेशन प्लेटफॉर्म पर सटीक रूप से स्टैक करें।टुकड़ों की निर्धारित संख्या में ढेर करने के बाद, टुकड़े टुकड़े करना, स्वचालित पूंछ का तार, एज बैग यू टेप, स्वचालित रूप से निर्वहन प्लेटफॉर्म पर बंद हो जाता है।

2. उपकरण कार्य और तकनीकी पैरामीटर

मशीन विनिर्देश

परियोजना

ZCCE04A-00

स्टैकिंग गति (एस / चिप)

0.7 सेकंड/टुकड़ा

ध्रुव और डायाफ्राम के बीच संरेखण की शुद्धता

केंद्र विचलन ±0.5mm (अनुदैर्ध्य)

डायाफ्राम से डायाफ्राम संरेखण सटीकता

अंत संरेखण विचलन ± 0.3 मिमी . से कम है

एकल चिप संरेखण सटीकता

+ / - 0.3 मिमी

ध्रुवों की समग्र संरेखण सटीकता

+ / - 0.5 मिमी

एकल सेल (एस) का सहायक पूरा होने का समय

सिंगल लैप टेल वाइंडिंग टाइम 5s (यदि वाइंडिंग टाइम कई मोड़ों पर जमा होता है), और रैपिंग टाइम ≤70s

एक बार स्थापित इलेक्ट्रोड का कार्य समय (एच)

0.5

टुकड़े टुकड़े की संख्या

जम सकता है

डायाफ्राम आउटसोर्सिंग

डायाफ्राम संख्या समायोज्य

फिनिशिंग तरीका

एज रैप यू टेप

3. उपकरण पर्यावरण का उपयोग करें

(1) संपीड़ित हवा: 0.4 ~ 0.8mpa (4-8kgf/cm2), प्रवाह दर: 480L/मिनट;

(2) उपकरण वैक्यूम आवश्यकताएं: वैक्यूम डिग्री: -101kp ~ -50kp, प्रवाह दर: 12L/S;

(3) धूल संग्रह: पार्टी बी में उपकरण में एक निकास पंखा होना चाहिए और एक धूल हटाने वाला इंटरफ़ेस अलग रखना चाहिए;

(4) परिवेश का तापमान: 20 ~ 35 ℃;

(5) सापेक्षिक आर्द्रता: 5-55% एचआर;

(6) पर्यावरणीय स्वच्छता: साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं;

(7) बिजली की आपूर्ति: एसी 220 वी, एकल-चरण;वोल्टेज में उतार-चढ़ाव ± 10% से कम है;बिजली की आपूर्ति: 11 केवीए।
