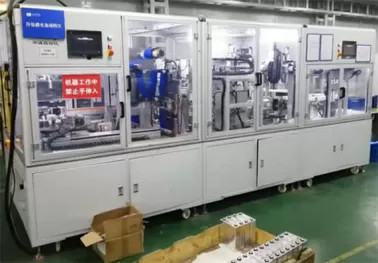

उच्च क्षमता लिथियम आयन बैटरी असेंबली लाइन पोल कान बनाने की मशीन
उपकरण का उपयोग लचीली पैकेजिंग बैटरी ध्रुवीय कान बनाने के लिए किया जा सकता है, जिसमें मुख्य रूप से निम्नलिखित प्रक्रियाएं शामिल हैं:
अनवाइंडिंग - डस्टिंग - प्रीहीटिंग - रबर (ऊपरी और निचली दो परतें) - हॉट प्रेसिंग - रबर कटिंग - सेकेंडरी हॉट प्रेसिंग - ड्राइविंग - कटिंग - (प्लेट कटिंग) - वाइंडिंग - (प्लेट उत्पादों को कलेक्शन बॉक्स में)।
उत्पाद की विशेषताएँ:
1.1 मशीन स्टेपिंग मोटर द्वारा संचालित होती है और मैन-मशीन इंटरफ़ेस द्वारा नियंत्रित होती है।इसे संचालित करना आसान है और इसमें केवल एक व्यक्ति की आवश्यकता होती है।
1.2 उच्च दक्षता, 10-15(2मिमी) मिलियन टुकड़ों का अधिकतम दैनिक उत्पादन;
1.3 उत्पादों की एक विस्तृत श्रृंखला पर लागू होता है, विभिन्न लंबाई समायोज्य, चौड़ाई समायोजन के लिए केवल गाइड रोलर और फीडिंग प्लेट को बदलने की आवश्यकता होती है।
1.4 डिवाइस पूरी तरह कार्यात्मक है, प्लेट प्रकार के पोल कान, डिस्क प्रकार के पोल कान पर लागू होता है, पीईटी फिल्म को लपेटा जा सकता है, आइसोलेशन पेपर के साथ बंद किया जा सकता है।
2. आने वाली सामग्रियों की विशिष्टताएँ
| डब्ल्यू | एच | कुंडल आने वाली सामग्री का आंतरिक व्यास | कुंडल आने वाली सामग्री का बाहरी व्यास | |
| इकाइयाँ: मिमी | ||||
| ध्रुवीय कान (एल्यूमीनियम टेप, निकल टेप) | 1.5-30 | 0.05-0.2 | 100 | अधिकतम:400 |
| बहुत कान गोंद | 3-10 | 0.03-0.12 | 3”(76) | अधिकतम:300 |
3. तकनीकी पैरामीटर
|
मशीन विशिष्टताएँ परियोजना |
पैरामीटर | टिप्पणी | |
| 1 | पोल कान की चौड़ाई की पूरी पंक्ति | 100-130 मिमी |
ग्राहक के अनुसार लेजर निकल चौड़ाई
|
| 2 | पट्टे की चौड़ाई | 3-6 मिमी | |
| 3 | चिपकने वाली मात्रा चिपकाएँ | अनुच्छेद 10 से 30 | ध्रुवीय कान की चौड़ाई पर निर्भर करता है |
| 4 | क्षमता | 10-150000 (2 मिमी) |
चौड़ाई और गर्म दबाने के समय के अनुसार (20 घंटे)
|
| 5 | प्लेट काटने की सटीकता | 0.5 मिमी से कम | |
| 6 | काटना और परिशुद्धता | 0.3 मिमी से कम | |
| 7 | टेप संयोग सटीकता | 0.1 मिमी से कम | |
| 8 | रास्ता मिल रहा है | काटना या रील करना | |
| 9 | गर्म दबाने वाला तापमान | 20-200 ℃ समायोज्य है | |
| 10 | तापमान नियंत्रण सटीकता | +/- 1 ℃ | |
| 11 | उपकरण का आकार (मिमी) | 3500*1200*1700 | |
| 12 | उपकरण शक्ति | 4 किलोवाट | |
| 13 | पीईटी फिल्म की चौड़ाई | 100-130 मिमी | वैकल्पिक |
| 14 | समापन पत्र | 4-10 मिमी | वैकल्पिक |
4. संरचनात्मक कार्य
उपकरण में निम्नलिखित प्रणालियाँ शामिल हैं:
4.1 अनवाइंडिंग सिस्टम: एसी मोटर घूमती है, और रील कॉइल तनाव को बनाए रखने के लिए फीडिंग प्लेट को विपरीत दिशा में घुमाती है।4.2 संक्रमण रोलर प्रणाली: सटीक कम-घर्षण असर, कठोर ऑक्सीकृत एल्यूमीनियम मिश्र धातु संक्रमण रोलर को अपनाएं, पहले गर्म दबाव से पहले संक्रमण रोलर पीतल सामग्री को अपनाता है, संक्रमण रोलर को एल्यूमीनियम बेल्ट और निकल बेल्ट के विभिन्न विनिर्देशों के अनुसार बदलें।
4.3 प्राथमिक ताप दबाव प्रणाली: ओमरोन प्रिसिजन तापमान नियंत्रक का उपयोग हीटिंग प्लेट के तापमान को नियंत्रित करने के लिए किया जाता है, और सिलेंडर ध्रुवीय कान गोंद को गर्म करने के लिए ऊपरी और निचले दबाव प्लेटों को चलाता है।
4.4 पोल लग चिपकने वाला फीडिंग सिस्टम: एक सटीक स्टेपिंग मोटर द्वारा संचालित, पोल लग चिपकने वाला फीडिंग बॉल स्क्रू द्वारा संचालित होता है।
4.5 सेकेंडरी थर्मल प्रेसिंग सिस्टम: हीटिंग प्लेट के तापमान को नियंत्रित करने के लिए ओमरोन प्रिसिजन टेम्परेचर कंट्रोलर का उपयोग किया जाता है, और सिलेंडर ध्रुवीय कान गोंद को गर्म करने के लिए ऊपरी और निचले प्रेसिंग प्लेटों को चलाता है।
4.6 ड्राइव सिस्टम: सटीक स्टेपिंग मोटर द्वारा संचालित, रबर रोल थर्मल बॉन्डिंग के बाद पोल कान की लंबाई को चलाने के लिए घूमता है।
4.7 काटने की प्रणाली: निश्चित लंबाई वाला काटने वाला सिलेंडर काटने वाले चाकू को ध्रुव कान को काटने के लिए चलाता है, और काटने वाले चाकू का जीवन लंबा होता है।बार-बार पीसने योग्य।
4.8 कटिंग प्रणाली: पोल ईयर गोंद को काटने के लिए एक रोटरी ब्लेड का उपयोग किया जाता है, और रोलर पोल ईयर को आगे की ओर चलाता है।
4.8 चार्जिंग सिस्टम: एसी मोटर घूमती है, और एल्यूमीनियम मिश्र धातु फीडिंग रील कॉइल तनाव को बनाए रखने के लिए फीडिंग प्लेट को विपरीत दिशा में घुमाती है।
4.9 फ्रेम प्रणाली: चौकोर वेल्डिंग संरचना, दृढ़ और विश्वसनीय, सतह बेकिंग पेंट, ग्राहक की जरूरतों के अनुसार अनुकूलित रंग।सब्सट्रेट 25 मिमी मोटी स्टील प्लेट से बना है और इसकी सतह इलेक्ट्रोप्लेटेड है।
4.10 नियंत्रण प्रणाली: ओमरोन पीएलसी नियंत्रण, स्वचालन की उच्च डिग्री।
4.112 ऑपरेटिंग सिस्टम: कुनलुन टोंगताई टच स्क्रीन को अपनाएं, इंटरफ़ेस स्पष्ट, सहज और सुंदर है, और डेटा सेट किया जा सकता है।
4.123 सिस्टम कॉन्फ़िगरेशन:
| क्रमांक | का नाम | उत्पत्ति का स्थान |
| 1 | नियंत्रक | OMRON |
| 2 | I/O एक्सटेंशन | OMRON |
| 3 | संचार मॉड्यूल | OMRON |
| 4 | टच स्क्रीन | कुनलुन पास टी.आई |
| 5 | थर्मोस्टेट | OMRON |
| 6 | आई/एफ रूपांतरण मॉड्यूल | रेट साइबर |
| 7 | वायवीय घटक | CHELIC及CKD |
| 8 | लिनियर गाइड | HIWIN |
| 9 | गेंद पेंच | HIWIN |
| 10 | फोटोइलेक्ट्रिक सेंसर | SUNX |
| 11 | स्टेपर मोटर | आर नियंत्रण |
| 12 | तीन चरण मोटर |
5. उत्पाद उपयोग वातावरण
संपीड़ित हवा: 0.4 ~ 0.6mpa (4-6kgf/cm2), संपीड़ित हवा के प्रत्येक टुकड़े की प्रवाह दर 10L/मिनट है, उपयोग दर 50% है
परिवेश का तापमान: 20 ~ 35℃
सापेक्ष आर्द्रता: 5 ~ 55% एचआर
शक्ति स्रोत: AC220V, एकल-चरण;वोल्टेज में उतार-चढ़ाव ±10% से कम है;बिजली की आपूर्ति: 3KVA

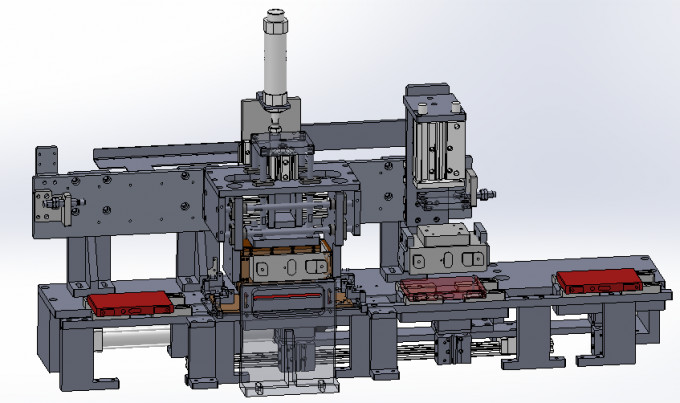

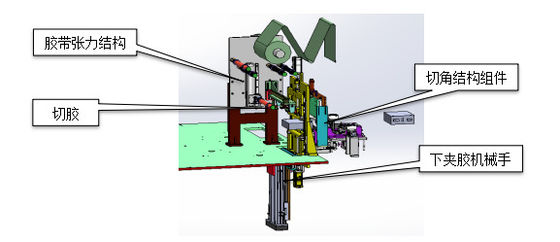

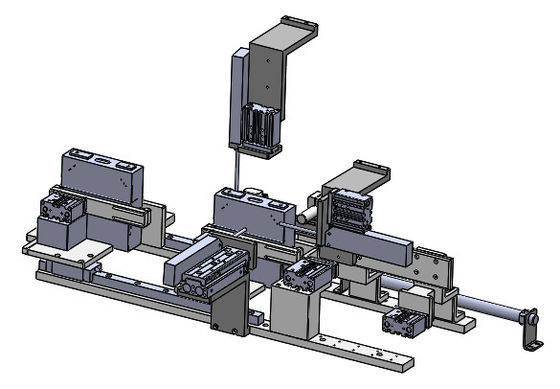

6. उपकरण का योजनाबद्ध आरेख
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि उपकरण के सभी घटक पूरी तरह से नई स्थिति में होंगे, कोई भी घटक उपयोग में नहीं लाया जाएगा।
2. गोपनीय प्रतिबद्धता.
हमारी कंपनी वादा करती है कि लिखित अनुमति के बिना, ग्राहक की सभी तकनीकी जानकारी और व्यावसायिक जानकारी किसी तीसरे पक्ष को लीक नहीं की जाएगी।
3. बिक्री के बाद सेवा प्रतिबद्धता
हमारी कंपनी साइट स्वीकृति परीक्षण की तारीख से शुरू होने वाली एक वर्ष की वारंटी प्रदान करती है, वारंटी अवधि के दौरान रखरखाव लागत से छूट दी जाती है, उपकरण के खराब हिस्सों और अनुचित उपयोग या अप्रत्याशित घटना से क्षतिग्रस्त हिस्सों को वारंटी से बाहर रखा जाता है।यदि उपकरण खराब हो गया है और वारंटी समाप्त होने के बाद विक्रेता द्वारा मरम्मत की आवश्यकता है, तो लागत पर दोनों पक्षों द्वारा बातचीत की जाती है।
