उच्च कुशल लिथियम आयन बैटरी असेंबली लाइन स्वचालित पीवीसी पैच मशीन
1. इस प्रणाली को डिलीवरी लेने के बाद सिस्टम में क्रॉल करने वाले मैनिपुलेटर कोशिकाओं को खिलाकर लेपित किया जाएगा, बैटरी पोजिशनिंग से पहले ड्रॉस्ट्रिंग और पीवीसी पेस्ट सिस्टम पर है, लाइन पोजिशनिंग संदेश द्वारा संचालित, पोजिशनिंग पेस्ट पीवीसी इंसुलेटेड कवर स्क्वायर पीस, के बाद आगे प्रवाह जारी रखने के लिए बैटरी के पूरा होने के बाद पेस्ट का पूरा होना, कृत्रिम पिक द्वारा ड्रॉस्ट्रिंग सिरों तक प्रवाह;
2. सिस्टम में शामिल हैं: बैटरी फीडिंग मैनिपुलेटर का 1 सेट, पीवीसी स्क्वायर पेस्ट सिस्टम का 1 सेट, बैटरी ट्रांसमिशन और पोजिशनिंग सिस्टम का 1 सेट;
3. तकनीकी आवश्यकताएं:
3.1 मैनिपुलेटर के ग्रिपर की भौतिक आवश्यकता पीई है;
3.2 मैनिपुलेटर की एक्स-अक्ष दिशा की दोहराव गति सटीकता ±0.1mm . है
3.3 Y-अक्ष दिशा में जोड़तोड़ की गति सटीकता ±0.1mm . है
3.4 Z अक्ष दिशा में जोड़तोड़ की गति सटीकता ± 0.1mm . है
3.5 बैटरी ग्रिपर और बैटरी ड्रॉप होने की प्रायिकता = 0%
4. विन्यास सूची
| सीरियल नंबर | का नाम | की संख्या | ब्रांड |
| बैटरी हैंडलिंग मैनिपुलेटर | सर्वो मोटर | 2 | पैनासोनिक |
| स्क्रू | 2 | HIWIN | |
| लिनियर गाइड | 4 | HIWIN | |
| क्लैंपिंग सिलेंडर | 1 | एसएमसी | |
| उंगलियों | 1 | गैर-मानक प्रसंस्करण |

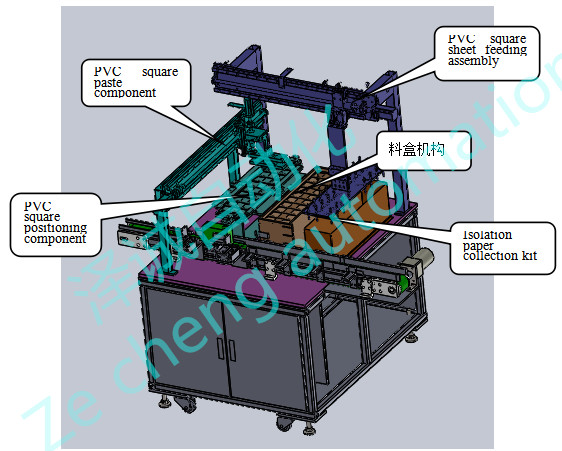

5. पीवीसी स्क्वायर फिल्म पेस्टिंग सिस्टम: इसमें मुख्य रूप से एक मटेरियल बॉक्स मैकेनिज्म, पीवीसी स्क्वायर फिल्म फीडिंग कंपोनेंट, पीवीसी स्क्वायर फिल्म पोजिशनिंग कंपोनेंट, पीवीसी स्क्वायर फिल्म पेस्टिंग कंपोनेंट और आइसोलेशन पेपर कलेक्शन कंपोनेंट शामिल हैं।

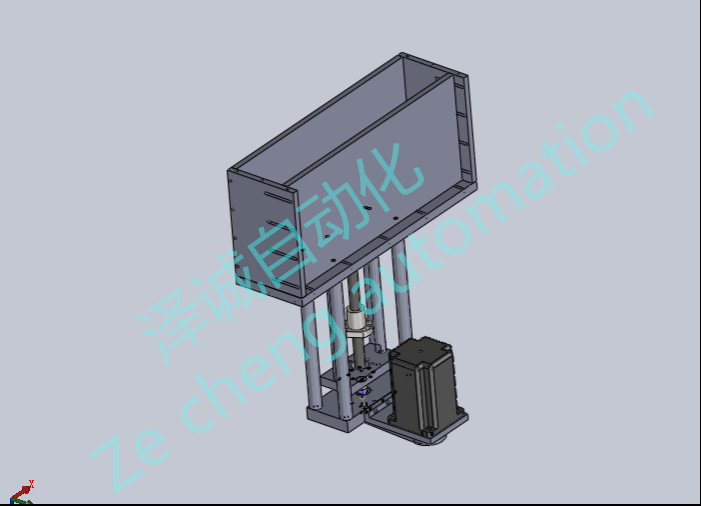

5.1 फीडिंग बॉक्स मैकेनिज्म: इसमें मुख्य रूप से एक फीडिंग बॉक्स, एक लीड स्क्रू, एक स्टेपर मोटर और एक सिंक्रोनस बेल्ट शामिल हैं
5.2 पीवीसी स्क्वायर शीट फीडिंग घटक: मुख्य रूप से 1 सर्वो मोटर, 1 लीड स्क्रू, 2 स्लाइड रेल, चूसने वाला का 1 सेट, सपोर्टिंग कॉलम का 1 सेट, 1 ऊपरी और निचला सिलेंडर शामिल है;

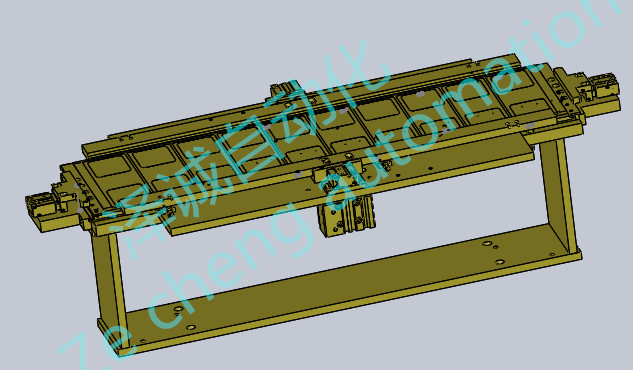

5.3 पीवीसी स्क्वायर पोजिशनिंग घटक: मुख्य रूप से 4 नॉर्मलाइजिंग एयर सिलेंडर, 2 डाउनफोर्स सिलेंडर, 2 पोजिशनिंग लेयरिंग बार और वैक्यूम सक्शन प्लेट का 1 सेट शामिल हैं;

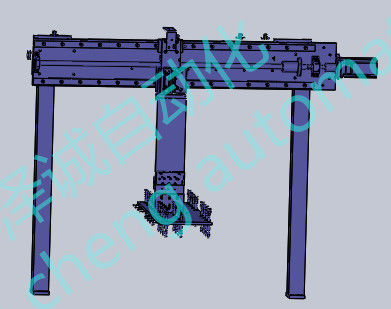

5.4 पैच पीवीसी वर्ग घटक: इस प्रणाली में मुख्य रूप से एक एक्स-अक्ष सर्वो मोटर, एक वाई-अक्ष सर्वो मोटर, दो लीड स्क्रू, एक सिंक्रोनस बेल्ट, एक वैक्यूम चूसने वाला और चार रैखिक गाइड शामिल हैं।
6. तकनीकी आवश्यकताएं:
6.1 खिला सफलता दर ≥99%;
6.2 चूसने वाले को पीवीसी वर्ग को नुकसान पहुंचाने की अनुमति नहीं है;
6.3 पेस्ट योग्य दर ≥99%;
6.4 पीवीसी स्क्वायर पेस्ट गिरना नहीं चाहिए, कोई युद्ध नहीं, कोई विक्षेपण नहीं, कोई बुलबुले नहीं;
7. विन्यास सूची
| सीरियल नंबर | का नाम | की संख्या | ब्रांड |
| पीवीसी वर्ग पेस्ट घटक | सर्वो मोटर | 2 | पैनासोनिक |
| स्क्रू | 1 | HIWIN | |
| लिनियर गाइड | 4 | HIWIN | |
| वैक्यूम सक्शन कप | 2 | गैर-मानक प्रसंस्करण | |
| तुल्यकालिक बेल्ट | 1 | मिसुमी | |
| पीवीसी वर्ग पोजीशनिंग घटक | भाप सिलेंडर to | 2 | एसएमसी |
| सिलेंडर दबाएं | 1 | एसएमसी | |
| पोजिशनिंग लेयरिंग | 1 | गैर-मानक प्रसंस्करण | |
| वैक्यूम सक्शन प्लेट | 3 | गैर-मानक प्रसंस्करण | |
| पीवीसी खिला विधानसभा | स्लाइड रेल माउंटिंग प्लेट | 1 | गैर-मानक प्रसंस्करण |
| कॉलम | 1 | गैर-मानक प्रसंस्करण | |
| सहन करना | 1 | गैर-मानक प्रसंस्करण | |
| चक | 2 | गैर-मानक प्रसंस्करण | |
| कनेक्शन प्लेट | 1 | गैर-मानक प्रसंस्करण | |
| फिसलन भरा कोर्स | चांदी | ||
| सिलेंडर | एसएमसी | ||
| स्क्रू | चांदी | ||
| सहन करना | मिसुमी | ||
| सर्वो मोटर | पैनासोनिक | ||
| युग्मन | मानक | ||
| बिन संस्थान | क्राफ्ट पेपर धारक | गैर-मानक प्रसंस्करण | |
| घटक के ऊपर | गैर-मानक प्रसंस्करण | ||
| सहन करना | मिसुमी | ||
| स्क्रू | एसएमसी | ||
| तुल्यकालिक बेल्ट | मिसुमी | ||
| तुल्यकालिक पहिया | मानक | ||
| स्टेपर मोटर | मानक | ||
| अलगाव कागज संग्रह बॉक्स | संग्रह बॉक्स | गैर-मानक प्रसंस्करण |
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
