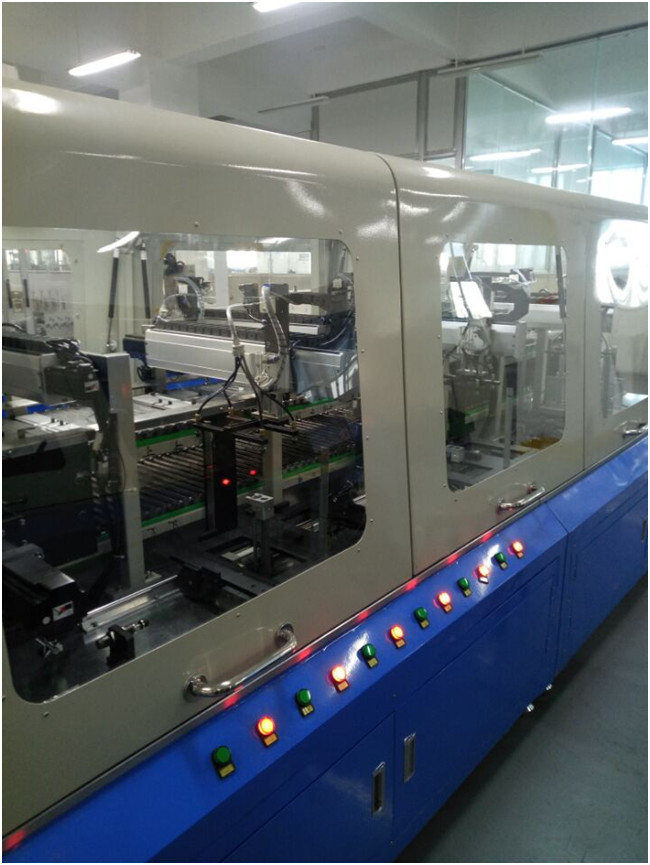

स्वचालित जांच लिथियम आयन बैटरी असेंबली लाइन पोल स्प्लिसिंग मशीन

स्वचालित डिटेक्शन लिथियम आयन बैटरी असेंबली लाइन पोल स्प्लिसिंग मशीन

1. उपकरण कार्य

1. इस स्वचालित पहचान मशीन का उपयोग वर्गीकृत सकारात्मक (नकारात्मक) बैटरी इलेक्ट्रोड की व्यवस्था का एहसास करने के लिए किया जाता है, और पूरी प्रक्रिया स्वचालित रूप से पूरी हो जाती है।
2.
3. 1.1. 1.1। This special automatic detection machine is used to realize the weighing and sorting of a variety of pole slices, which is suitable for product specifications: इस विशेष स्वचालित डिटेक्शन मशीन का उपयोग विभिन्न प्रकार के पोल स्लाइसों के वजन और छंटाई का एहसास करने के लिए किया जाता है, जो उत्पाद विनिर्देशों के लिए उपयुक्त है:

1.2. 1.2। The overall production beat of the automatic detection plane is: 3s/ tablet; स्वचालित पता लगाने के विमान का समग्र उत्पादन हरा है: 3 एस / टैबलेट; 20 PPM 20 पीपीएम

1.3 विशेष स्वचालित पहचान विमान में उच्च उत्पादन क्षमता, स्थिर संचालन, विश्वसनीयता, सरल और सुविधाजनक रखरखाव की विशेषताएं हैं, और 24 घंटे निरंतर उत्पादन के लिए पार्टी की आवश्यकताओं को पूरा कर सकती है, इसकी व्यापक उत्पादन क्षमता %90% या plane के साथ 21.6 घंटे / दिन;

1.4 उपकरण विभिन्न विनिर्देशों के उत्पादों के उत्पादन के लिए अनुकूल हो सकते हैं, और उपकरण के उत्पादन के दौरान उत्पाद मॉडल को बदलने के लिए आवश्यक समय 15 मिनट से अधिक नहीं होना चाहिए;

1.5 the incoming materials of the positive and negative battery plates are of magazine type. 1.5 सकारात्मक और नकारात्मक बैटरी प्लेटों की आने वाली सामग्री पत्रिका प्रकार की हैं। When the battery plates are detected to be used up, the automatic alarm will remind the workers to change the refuelling box and continue to work. जब बैटरी प्लेटों का उपयोग करने का पता लगाया जाता है, तो स्वचालित अलार्म श्रमिकों को ईंधन भरने वाले बॉक्स को बदलने और काम करना जारी रखने की याद दिलाएगा।

2. तकनीकी प्रस्ताव

In this scheme, the battery electrode material box adopts the same material box as the weighing separator, which can be replaced by each other. इस योजना में, बैटरी इलेक्ट्रोड सामग्री बॉक्स वजन विभाजक के रूप में एक ही सामग्री बॉक्स को गोद लेती है, जिसे एक दूसरे से बदला जा सकता है। The manipulator automatically grabs the pole piece from the corresponding material box and matches it according to the configuration parameters set on the touch screen. जोड़तोड़ स्वचालित रूप से संबंधित सामग्री बॉक्स से पोल के टुकड़े को पकड़ लेता है और इसे टच स्क्रीन पर स्थापित कॉन्फ़िगरेशन मापदंडों के अनुसार मेल खाता है। After the completion of the transmission line will automatically move a distance, will be equipped with a battery pack to transport the battery out of the equipment ट्रांसमिशन लाइन के पूरा होने के बाद स्वचालित रूप से एक दूरी बढ़ जाएगी, बैटरी को उपकरण से बाहर ले जाने के लिए बैटरी पैक से लैस किया जाएगा

बैटरी पोल शीट का 2.1 स्वचालित चार्जिंग स्टेशन

इसका उपयोग बैटरी पोल शीट के स्वचालित खिला को महसूस करने के लिए किया जाता है, जो चार्जिंग पत्रिका के फीडिंग तंत्र से बना होता है।

2.1.1 लोडिंग पत्रिका के खिला तंत्र

The feeding system adopts the method of feed by magazine, and there is a total of 1 magazine feeding. खिला प्रणाली पत्रिका द्वारा फ़ीड की विधि को अपनाती है, और कुल 1 पत्रिका खिलाती है। Filled with poles by hand while working The magazine is loaded into the positioning slot of the feeding mechanism, the detection sensor detects that the magazine is in place, the manipulator begins to take out the material, the detection sensor detects that the empty magazine is in place, and the system sends an alarm signal to inform the operator to replace the magazine. काम करते समय खंभे से भरा हुआ है। पत्रिका को फीडिंग तंत्र के पोजिशनिंग स्लॉट में लोड किया गया है, डिटेक्शन सेंसर यह पता लगाता है कि पत्रिका जगह में है, मैनिप्युलेटर सामग्री को बाहर निकालना शुरू कर देता है, डिटेक्शन सेंसर यह पता लगाता है कि खाली पत्रिका अंदर है जगह, और सिस्टम पत्रिका को बदलने के लिए ऑपरेटर को सूचित करने के लिए एक अलार्म संकेत भेजता है। There are 6 kinds of material boxes according to the classification. वर्गीकरण के अनुसार सामग्री के 6 प्रकार होते हैं।

2.2. 2.2। Linear material taking manipulator रैखिक सामग्री जो जोड़तोड़ कर रही है

Grasping adopts vacuum suction method; लोशन वैक्यूम सक्शन विधि को अपनाता है; The servo motor drives the vacuum adsorption manipulator to move in a straight line on the guide rail. सर्वो मोटर गाइड रेल पर एक सीधी रेखा में स्थानांतरित करने के लिए वैक्यूम सोखना जोड़तोड़ करता है। Implement 6 position grab pole slice. 6 स् टोल पोल स्लाइस लागू करें। In order to avoid the situation of continuous lamination during vacuum drawing, a deionizing fan is set at the feeding position to eliminate the continuous lamination during drawing by blowing off the ionic wind. वैक्यूम ड्राइंग के दौरान निरंतर फाड़ना की स्थिति से बचने के लिए, आयनिक पवन को उड़ाकर ड्राइंग के दौरान निरंतर फाड़ना को खत्म करने के लिए एक विआयनीकरण प्रशंसक को खिलाने की स्थिति पर सेट किया जाता है।

2.3 बेल्ट कन्वेयर लाइन

The belt conveyor line is used to realize the stepping transmission of the battery pole sheet, which is composed of motor, reducer, electromagnetic clutch and frequency converter. बेल्ट कन्वेक्टर लाइन का उपयोग बैटरी पोल शीट के स्टेपिंग ट्रांसमिशन को महसूस करने के लिए किया जाता है, जो मोटर, रिड्यूसर, इलेक्ट्रोमैग्नेटिक क्लच और फ्रीक्वेंसी कन्वर्टर से बना होता है। When the battery pole sheet is transported to the corresponding position along with the transmission line, different functions are realized by the corresponding station. जब बैटरी पोल शीट को ट्रांसमिशन लाइन के साथ संबंधित स्थिति में पहुंचाया जाता है, तो संबंधित स्टेशन द्वारा विभिन्न कार्यों का एहसास होता है।

3. उपयोग किए जाने वाले मुख्य उपकरणों का विवरण

3.1. 3.1। Feeding mechanism: 6 sets, consisting of pole-loading magazine and detection sensor, etc., with pneumatic components from Japan SMC company, detection sensor from SUNXI or OMRON company, and the rest designed and produced by zecheng company. खिला तंत्र: 6 सेट, जिसमें पोल-लोडिंग पत्रिका और डिटेक्शन सेंसर आदि शामिल हैं, जापान एसएमसी कंपनी से वायवीय घटकों के साथ, SUNXI या OMRON कंपनी से डिटेक्शन सेंसर, और बाकी जोकि ज़ेंगेंग कंपनी द्वारा डिज़ाइन और निर्मित किए गए हैं।

3.2. 3.2। Linear feeding manipulator: 1 set, composed of linear motion device, up and down motion mechanism, vacuum suction device, deionizing fan, detection sensor, etc., pneumatic components using Japanese SMC products, detection sensors using SUNXI or OMRON products, the rest by zesheng company design and production. रैखिक फीडिंग मैनिप्युलेटर: 1 सेट, लीनियर मोशन डिवाइस, अप एंड डाउन मोशन मैकेनिज्म, वैक्यूम सक्शन डिवाइस, डियोनाइजिंग फैन, डिटेक्शन सेंसर आदि से युक्त, न्यूमेटिक घटकों का उपयोग करते हुए जापानी एसएमसी उत्पादों, सेंसरी या ओमरॉन उत्पादों का उपयोग करते हुए डिटेक्शन सेंसर, बाकी। zesheng कंपनी के डिजाइन और उत्पादन।

3.3 बेल्ट कन्वेयर लाइन: 1 सेट, जिसमें मोटर, रेड्यूसर, फ्रीक्वेंसी कन्वर्टर, कन्वेयर बेल्ट, टेंशनिंग मैकेनिज्म, एल्युमीनियम प्रोफाइल आदि शामिल हैं, मोटर और रेड्यूसर जापान ओरिएंटल कंपनी के उत्पादों से बने होते हैं, कन्वेयर बेल्ट आदि के उत्पादों से बना होता है। स्विट्जरलैंड की habasit कंपनी, और बाकी zecheng कंपनी द्वारा डिजाइन और निर्मित हैं।

3.4 इलेक्ट्रिकल कंट्रोल सिस्टम: इलेक्ट्रिकल कंट्रोल सिस्टम: 1 सेट, जिसमें पीएलसी, टच स्क्रीन, इलेक्ट्रिक कंट्रोल कैबिनेट और लो-वोल्टेज इलेक्ट्रिकल कंपोनेंट्स, इत्यादि, पीएलसी, इत्यादि शामिल हैं, जापान के omron उत्पादों का उपयोग करते हैं, और टच स्क्रीन के लिए है कुनलुन जीभ का उपयोग करें।

4. प्रणाली की विश्वसनीयता

4.1 योजना को डिजाइन करते समय, सिस्टम की विश्वसनीयता को मुख्य रूप से माना जाता है: विरोधी हस्तक्षेप, सिस्टम अलार्म, सुरक्षा सुरक्षा और सिस्टम संरक्षण, आदि;

4.2 जहाँ तक संभव हो, विश्वसनीय घटकों का चयन करें: वायवीय घटकों के लिए एसएमसी, मोटर के लिए यमन्शे, सेंसर के लिए ओमरॉन, पीएलसी के लिए ओमरॉन या मित्सुबिशी;

सिस्टम को सही और विश्वसनीय बनाने के लिए 4.3 सख्त डिजाइन, असेंबली और डिबगिंग प्रक्रिया;

5. अन्य आवश्यकताओं

5.1 बिजली की आपूर्ति: 3-चरण 380 वी, 60 हर्ट्ज, चौथे चरण का मैदान;

5.2 संपीड़ित हवा: 0.5mpa, वायु दबाव में उतार-चढ़ाव। 10%।

5.3 उपकरण के समग्र आयाम: 1700 * 1000 * 1800 (लंबाई * चौड़ाई * ऊंचाई)
