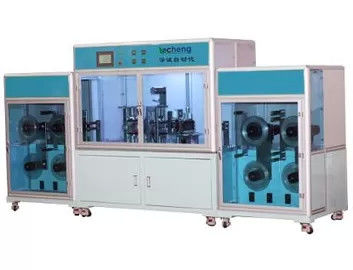

उच्च क्षमता लिथियम आयन बैटरी असेंबली लाइन पोल कान बनाने की मशीन
उपकरण का उपयोग लचीली पैकेजिंग बैटरी ध्रुवीय कान बनाने के लिए किया जा सकता है, जिसमें मुख्य रूप से निम्नलिखित प्रक्रियाएं शामिल हैं:
अनवाइंडिंग - डस्टिंग - प्रीहीटिंग - रबर (ऊपरी और निचली दो परतें) - हॉट प्रेसिंग - रबर कटिंग - सेकेंडरी हॉट प्रेसिंग - ड्राइविंग - कटिंग - (प्लेट कटिंग) - वाइंडिंग - (प्लेट उत्पाद कलेक्शन बॉक्स में)।
उत्पाद की विशेषताएँ:
1.1 मशीन स्टेपिंग मोटर द्वारा संचालित होती है और मैन-मशीन इंटरफ़ेस द्वारा नियंत्रित होती है।इसे संचालित करना आसान है और केवल एक व्यक्ति की जरूरत है।
1.2 उच्च दक्षता, 10-15 (2 मिमी) मिलियन टुकड़ों का अधिकतम दैनिक उत्पादन;
1.3 उत्पादों की एक विस्तृत श्रृंखला पर लागू होता है, विभिन्न लंबाई समायोज्य, चौड़ाई समायोजन केवल गाइड रोलर और फीडिंग प्लेट को बदलने की आवश्यकता होती है।
1.4 डिवाइस पूरी तरह कार्यात्मक है, प्लेट प्रकार ध्रुव कान, डिस्क प्रकार ध्रुव कान, पीईटी फिल्म लपेटा जा सकता है, अलगाव कागज के साथ बंद किया जा सकता है।
2. आने वाली सामग्री के विनिर्देश
| डब्ल्यू | एच | कुंडल आने वाली सामग्री का भीतरी व्यास | कॉइल आने वाली सामग्री का बाहरी व्यास | |
| इकाइयां: मिमी | ||||
| ध्रुवीय कान (एल्यूमीनियम टेप, निकल टेप) | 1.5-30 | 0.05-0.2 | 100 | अधिकतम: 400 |
| बहुत कान का गोंद | 3-10 | 0.03-0.12 | 3”(76) | अधिकतम: 300 |
3. तकनीकी पैरामीटर
|
मशीन विनिर्देशों परियोजना |
पैरामीटर | टिप्पणी | |
| 1 | पोल कान की चौड़ाई की पूरी पंक्ति | 100-130 मिमी |
ग्राहक के अनुसार लेजर निकल चौड़ाई
|
| 2 | पट्टे की चौड़ाई | 3-6 मिमी | |
| 3 | चिपकने वाली मात्रा छड़ी | अनुच्छेद 10 से 30 | ध्रुवीय कान की चौड़ाई के आधार पर |
| 4 | क्षमता | 10-150000 (2 मिमी) |
चौड़ाई और गर्म दबाने के समय के अनुसार (20 घंटे)
|
| 5 | प्लेट काटने की सटीकता | 0.5 मिमी से कम | |
| 6 | काटना और सटीक | 0.3 मिमी से कम | |
| 7 | टेप संयोग सटीकता | 0.1 मिमी से कम | |
| 8 | प्राप्त करने का तरीका | कट या रील | |
| 9 | गर्म दबाने वाला तापमान | 20-200 ℃ समायोज्य है | |
| 10 | तापमान नियंत्रण सटीकता | + / - 1 ℃ | |
| 11 | उपकरण का आकार (मिमी) | 3500*1200*1700 | |
| 12 | उपकरण शक्ति | 4KW | |
| 13 | पीईटी फिल्म चौड़ाई | 100-130 मिमी | वैकल्पिक |
| 14 | समापन पत्र | 4-10 मिमी | वैकल्पिक |
4. संरचनात्मक कार्य
उपकरण में निम्नलिखित सिस्टम शामिल हैं:
4.1 अनइंडिंग सिस्टम: एसी मोटर घूमती है, और कॉइल तनाव को बनाए रखने के लिए रील फीडिंग प्लेट को उल्टा घुमाती है।4.2 संक्रमण रोलर सिस्टम: सटीक कम-घर्षण असर, हार्ड ऑक्सीकृत एल्यूमीनियम मिश्र धातु संक्रमण रोलर को अपनाएं, पहले गर्म दबाने से पहले संक्रमण रोलर पीतल की सामग्री को अपनाता है, एल्यूमीनियम बेल्ट और निकल बेल्ट के विभिन्न विनिर्देशों के अनुसार संक्रमण रोलर को बदलें।
4.3 प्राथमिक ताप दबाव प्रणाली: हीटिंग प्लेट के तापमान को नियंत्रित करने के लिए ओमरॉन सटीक तापमान नियंत्रक का उपयोग किया जाता है, और ध्रुवीय कान गोंद को गर्म करने के लिए सिलेंडर ऊपरी और निचले दबाव वाली प्लेटों को चलाता है।
4.4 पोल लैग एडहेसिव फीडिंग सिस्टम: एक सटीक स्टेपिंग मोटर द्वारा संचालित, पोल लैग चिपकने वाला फीडिंग बॉल स्क्रू द्वारा संचालित होता है।
4.5 सेकेंडरी थर्मल प्रेसिंग सिस्टम: हीटिंग प्लेट के तापमान को नियंत्रित करने के लिए ओमरॉन प्रिसिजन टेम्परेचर कंट्रोलर का उपयोग किया जाता है, और ध्रुवीय कान के गोंद को गर्म करने के लिए सिलेंडर ऊपरी और निचले दबाने वाली प्लेटों को चलाता है।
4.6 ड्राइव सिस्टम: सटीक स्टेपिंग मोटर द्वारा संचालित, रबर रोल थर्मल बॉन्डिंग के बाद पोल कान की लंबाई को चलाने के लिए घूमता है।
4.7 कटिंग सिस्टम: फिक्स्ड-लेंथ कटिंग सिलेंडर पोल ईयर को काटने के लिए कटिंग नाइफ को ड्राइव करता है और कटिंग नाइफ की लाइफ लंबी होती है।बार-बार पीसने वाला।
4.8 कटिंग सिस्टम: पोल ईयर ग्लू को काटने के लिए एक रोटरी ब्लेड का उपयोग किया जाता है, और रोलर पोल ईयर को आगे बढ़ाता है।
4.8 चार्जिंग सिस्टम: एसी मोटर घूमती है, और एल्यूमीनियम मिश्र धातु फीडिंग रील कॉइल तनाव को बनाए रखने के लिए फीडिंग प्लेट को उल्टा घुमाती है।
4.9 फ्रेम सिस्टम: स्क्वायर वेल्डिंग संरचना, फर्म और भरोसेमंद, सतह बेकिंग पेंट, ग्राहकों की जरूरतों के अनुसार अनुकूलित रंग।सब्सट्रेट 25 मिमी मोटी स्टील प्लेट से बना है और इसकी सतह इलेक्ट्रोप्लेटेड है।
4.10 नियंत्रण प्रणाली: ओमरॉन पीएलसी नियंत्रण, स्वचालन की उच्च डिग्री।
4.112 ऑपरेटिंग सिस्टम: कुनलुन टोंगटाई टच स्क्रीन को अपनाएं, इंटरफ़ेस स्पष्ट, सहज और सुंदर है, और डेटा सेट किया जा सकता है।
4.123 सिस्टम कॉन्फ़िगरेशन:
| सीरियल नंबर | का नाम | उत्पत्ति का स्थान |
| 1 | नियंत्रक | OMRON |
| 2 | आई/ओ एक्सटेंशन | OMRON |
| 3 | संचार मॉड्यूल | OMRON |
| 4 | टच स्क्रीन | कुनलुन पास टाइ |
| 5 | थर्मोस्टेट | OMRON |
| 6 | आई / एफ रूपांतरण मॉड्यूल | रेट साइबर |
| 7 | वायवीय घटक | चेलिक और सीकेडी |
| 8 | लिनियर गाइड | हायविन |
| 9 | गेंद पेंच | हायविन |
| 10 | फोटोइलेक्ट्रिक सेंसर | सनक्स |
| 11 | स्टेपर मोटर | आर नियंत्रण |
| 12 | तीन चरण मोटर |
5. उत्पाद उपयोग पर्यावरण
संपीड़ित हवा: 0.4 ~ 0.6mpa (4-6kgf / cm2), संपीड़ित हवा के प्रत्येक टुकड़े की प्रवाह दर 10L / मिनट है, उपयोग की दर 50% है
परिवेश का तापमान: 20 ~ 35 ℃
सापेक्ष आर्द्रता: 5 ~ 55% एचआर
शक्ति का स्रोत: AC220V, एकल-चरण;वोल्टेज में उतार-चढ़ाव% 10% से कम है;बिजली की आपूर्ति: 3 केवीए

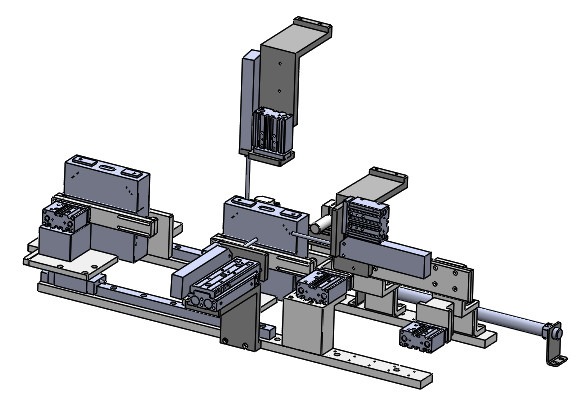

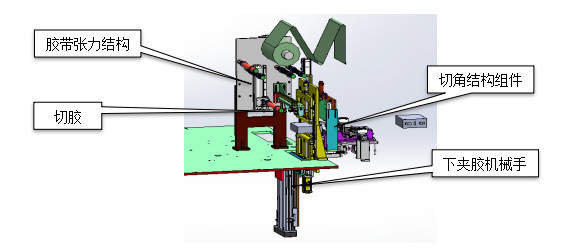

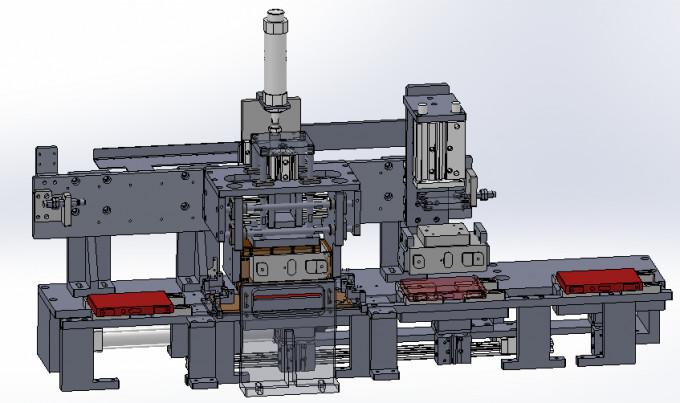

6. उपकरण का योजनाबद्ध आरेख
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान एकदम नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटों से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और इससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झ
(3) दोनों पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
