पैनासोनिक सर्वो मोटर के साथ सरल स्वचालित ब्लू फिल्म कोटिंग मशीन
1. इस प्रणाली का मुख्य कार्य: योग्य बैटरी के बाहरी लिफाफे को चिपकाएं
2. इस प्रणाली में शामिल हैं: बैटरी फीडिंग सिस्टम का 1 सेट, टेप फीडिंग सिस्टम का 1 सेट, चिपकने वाली कोटिंग सिस्टम का 1 सेट, ब्लैंकिंग टर्नओवर तंत्र का 1 सेट।
3. बैटरी चार्जिंग सिस्टम:
इस प्रणाली में शामिल हैं: इलेक्ट्रिक सेल टर्नओवर पुश मैकेनिज्म का 1 सेट, 1 बेल्ट कन्वेयर, बैटरी ड्राइंग मैकेनिज्म का 1 सेट, बैटरी पुशिंग मैकेनिज्म का 1 सेट
3.1 इलेक्ट्रिक सेल का टर्निंग और पुशिंग मैकेनिज्म: इसमें मुख्य रूप से 1 टर्निंग सिलेंडर, 1 टर्निंग फिक्स्चर, 1 प्रेसिंग सिलेंडर और 1 पुशिंग सिलेंडर शामिल हैं।
3.2 कन्वेयर बेल्ट: इसमें मुख्य रूप से 1 स्टेपर मोटर, 1 बेल्ट और 1 सेंसर शामिल है;
3.3 बैटरी ड्राइंग मैकेनिज्म: इसमें मुख्य रूप से 1 स्टेपर मोटर, 1 सर्वो मॉड्यूल और 1 ड्राइंग प्लेट शामिल है।
3.4 बैटरी पुशर तंत्र: इसमें मुख्य रूप से 1 स्टेपिंग मोटर, 1 सर्वो मॉड्यूल, 1 पुशर प्लेट और 1 पोजीशनिंग प्लेट शामिल है।
4. तकनीकी आवश्यकताएं
4.1 फ्लिप फिक्स्चर की सामग्री पोम होगी, और इसे बैटरी की सतह को खरोंचने की अनुमति नहीं है;
4.2 पोजीशनिंग प्लेट की गुणवत्ता पोम होगी, और इसे बैटरी की सतह को खरोंचने या पहनने की अनुमति नहीं है;
4.3 पुश-प्लेट और पुल-प्लेट की गुणवत्ता पीओएम होगी, और इसे बैटरी की सतह को खरोंचने या पहनने की अनुमति नहीं है;

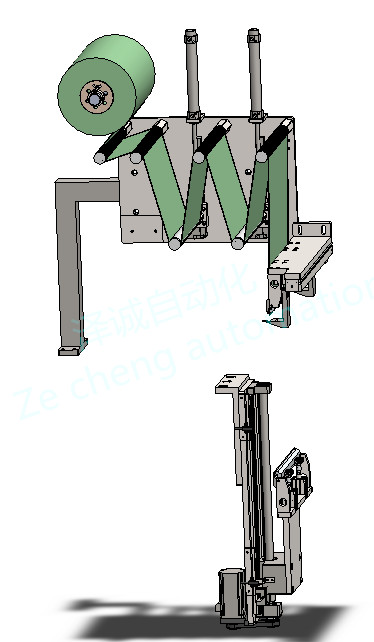

5. टेप फीडिंग सिस्टम:
सिस्टम में अनइंडिंग मैकेनिज्म का 1 सेट, टेंशनिंग मैकेनिज्म के 2 सेट, ओवर-रोलिंग मैकेनिज्म के 4 सेट, अंडरक्लैम्पिंग और पुलिंग मैकेनिज्म का 1 सेट और ओवरक्लैम्पिंग और कटिंग मैकेनिज्म का 1 सेट शामिल है।
5.1 तनाव तंत्र: इसमें मुख्य रूप से 2 सिलेंडर, 2 रैखिक स्लाइड रेल और 1 तनाव रोलर शामिल हैं
5.2 ऊपरी क्लैम्पिंग कटिंग मैकेनिज्म: 2 अपर क्लैम्पिंग जॉ सिलिंडर, क्लैम्पिंग ब्लॉक का 1 सेट, 1 कटर सिलेंडर, 1 कटर;
5.3 लोअर क्लैम्पिंग और पुलिंग मैकेनिज्म: इसमें मुख्य रूप से 2 लोअर क्लैम्पिंग जॉ सिलिंडर, क्लैम्पिंग ब्लॉक्स का 1 सेट, 1 सर्वो मोटर, 1 लीड स्क्रू, 2 स्लाइड रेल और 1 सिंक्रोनस बेल्ट शामिल हैं।
5.4 तकनीकी आवश्यकताएं:
5.1 ओवर-रोल सतह को चूरा से उपचारित किया जाएगा, और रबर बेल्ट रोल का पालन नहीं करेगा
क्लैम्पिंग ब्लॉक की सतह पर 5.2 चिपकने की अनुमति नहीं है
5.3 कटर सामग्री के लिए SKD11 आवश्यक है, और सेवा जीवन 300,000> गुना है
5.4 पुल-डाउन चिपकने वाला परिशुद्धता ± 0.1 मिमी
5.5 बैटरी प्रेसिंग और पोजिशनिंग ब्लॉक पॉलीयुरेथेन से बना है, इसलिए इसे बैटरी को खरोंचने की अनुमति नहीं है;
5.6 बैटरी के नीचे गाइड बार की सामग्री पोम है, और इसे बैटरी को खरोंचने की अनुमति नहीं है;
5.7 फिल्म स्टिकिंग का सटीक विचलन ≤0.5mm है।फिल्म की बैटरी की सतह पर कोई झुर्रियां और कोई स्पष्ट बुलबुले नहीं हैं।एक बुलबुले का व्यास <1mm है और एक बुलबुले का <5 है।
5.8 सतह पूरी तरह से लेपित है, और एल्यूमीनियम खोल को उजागर नहीं किया जा सकता है;
5.9 टेप वेल्ड की तुलना में 3-5 मिमी अधिक है, और वेल्ड से अधिक भाग को ऊपरी कवर पर चिपकाने की आवश्यकता होती है, और वेल्ड के रिसाव की अनुमति नहीं है
5.10 उपज: ≥99%;
6. विन्यास सूची
| सीरियल नंबर | का नाम | की संख्या | ब्रैंड |
| 1 | टेप सीमा | 2 | गैर-मानक प्रसंस्करण |
| 2 | सिलेंडर | 2 | एसएमसी |
| 3 | लिनियर गाइड | 2 | HIWIN |
| 4 | एक रोल | 2 | गैर-मानक प्रसंस्करण |
| 5 | सिलेंडर | 2 | एसएमसी |
| 6 | सर्वो मोटर | 1 | पैनासोनिक |
| 7 | पेंच | 1 | HIWIN |
| 8 | लिनियर गाइड | 2 | HIWIN |
| 9 | मूल सेंसर | 1 | पैनासोनिक |
| 10 | सीमा सेंसर | 2 | पैनासोनिक |
| 1 1 | युग्मन | 1 | कूप - लिंक |
| 12 | तुल्यकालिक बेल्ट | 1 | गैर-मानक प्रसंस्करण |
| 13 | क्लैंपिंग सिलेंडर | 2 | एसएमसी |
| 14 | सिलेंडर काट दो | 1 | एसएमसी |
| 15 | टुकड़े टुकड़े में ब्लॉक | 2 | गैर-मानक प्रसंस्करण |
| 16 | काटने वाला | 1 | गैर-मानक प्रसंस्करण |
