बैटरी सेल फीडर स्वचालित शेल फीडिंग मशीन सामग्री तक आसान पहुंच
1. बैटरी फीडिंग मशीन का संक्षिप्त परिचय
डिवाइस नंगे बैटरी सेल के स्वचालित शेल फीडिंग के लिए उपयुक्त है।शेल में प्रवेश करने से पहले, सकारात्मक और नकारात्मक इलेक्ट्रोड की पहचान की जाती है और उनका न्याय किया जाता है, और बैटरी शेल और बैटरी सेल क्रमशः काट रहे हैं, ताकि बैटरी शेल की सफाई में सुधार हो, शेल में प्रवेश करने वाली बैटरी सेल के स्वचालन का एहसास हो, कम हो कर्मियों का आवंटन, और उत्पादन क्षमता और बैटरी सुरक्षा में सुधार।
2. डिजाइन आवश्यकताएँ
2.1.नंगे सेल का अपेक्षित फीडिंग स्तर → मैनिपुलेटर की स्वचालित फीडिंग → पॉजिटिव और नेगेटिव इलेक्ट्रोड रिकग्निशन → रिवर्स फीडिंग रोटेशन → इलेक्ट्रिक सेल का डस्ट रिमूवल → एल्युमीनियम शेल से डस्ट रिमूवल → शेल में डस्ट रिमूवल → शेल में ऑटोमैटिक फीडिंग → ऑटोमैटिक फीडिंग।
2.2.धूल और विविध वस्तुओं को प्रवेश करने से रोकने के लिए उपकरण के चारों ओर Plexiglass सीलिंग प्लेट स्थापित की जानी चाहिए, और सामग्री लेने की स्थिति में एक ऑन-ऑफ इंस्टॉलेशन स्थापित किया जाएगा।
सामग्री तक आसान पहुंच;संचालन तंत्र के प्रत्येक भाग को सुरक्षा कवच से सुसज्जित किया जाना चाहिए और ऑपरेटरों की सुरक्षा की रक्षा के लिए सुरक्षा चेतावनी संकेतों के साथ चिपका दिया जाना चाहिए।
2.3.विद्युत नियंत्रण कैबिनेट को उपकरण के निचले हिस्से में रखा गया है, और कैबिनेट का दरवाजा लॉक बटन के साथ स्थापित किया गया है।
2.4.वायवीय घटकों को बड़े करीने से स्थापित किया जाएगा, और उपकरण रखरखाव की सुविधा के लिए विभिन्न रंगों के एयर इनलेट/आउटलेट पाइप का उपयोग किया जाएगा;पाइप रूटिंग
पाइपलाइन का गतिमान भाग रस्सा श्रृंखला संरचना को अपनाता है। 2.5.उपकरण के मुख्य घटक
| सीरियल नंबर | सिस्टम संरचना |
प्रणाली |
विन्यास |
ब्रांड |
| 1 | रैक घटक | 1 सेट | ||
| वेल्डेड कंकाल निर्माण | लाह जो बेक करता है | 1 | ||
| 1 | ||||
| 2 | भोजन प्रणाली | बेस प्लेट | स्टील के टुकड़ों का फॉस्फेट काला करना | 1 सेट |
| 8 | ||||
| 2 | ||||
| 3 | सकारात्मक और नकारात्मक पहचान प्रणाली | खिला तंत्र | स्टील के टुकड़ों का फॉस्फेट काला करना | 1 सेट |
| 1 | ||||
| सिलेंडर | एसएमसी | 1 | ||
| 4 | सेल रोटेशन सिस्टम | 1 सेट | ||
| 1 | ||||
| सकारात्मक और नकारात्मक इलेक्ट्रोड पहचान तंत्र | एसएमसी | 1 | ||
| 5 | सेल धूल हटाने प्रणाली | 1 सेट | ||
| सिलेंडर | एसएमसी | 1 | ||
| 1 | ||||
| 6 | स्टील खोल खिला प्रणाली | 1 सेट | ||
| सेल रोटेशन तंत्र | स्टील के टुकड़ों का फॉस्फेट काला करना | 1 | ||
| 1 | ||||
| 7 | स्टील खोल धूल हटाने प्रणाली | सिलेंडर | 1 सेट | |
| 1 | ||||
| 8 | स्वचालित खोल खिला प्रणाली | 1 सेट | ||
| सेल धूल हटाने तंत्र | 1 | |||
| आर नियंत्रण | 1 | |||
| 9 | स्वचालित रिक्त प्रणाली | वैक्यूम क्लीनर | 1 सेट | |
| 1 | ||||
| मोटर | आर नियंत्रण | 1 | ||
| 10 | नियंत्रण प्रणाली | 1 सेट | ||
| पीएलसी | ओमरोन | 1 | ||
| टच स्क्रीन | कुनलुन राज्य | 1 |
2.6.उपकरण तकनीकी पैरामीटर
| विनिर्देशपरियोजना | ZBCA06A-00 | |
| तकनीकी पैमाने | दक्षता (पीपीएम) | 6 (हॉट प्रेसिंग और कोल्ड प्रेसिंग टाइम के अनुसार) |
| संपीड़ित वायु प्रणाली | पार्टी द्वारा प्रदान किया गया वायु स्रोत a | |
| कुल शक्ति (किलोवाट) | 7 | |
| सामान्य संचालन शक्ति (किलोवाट) | 5 | |

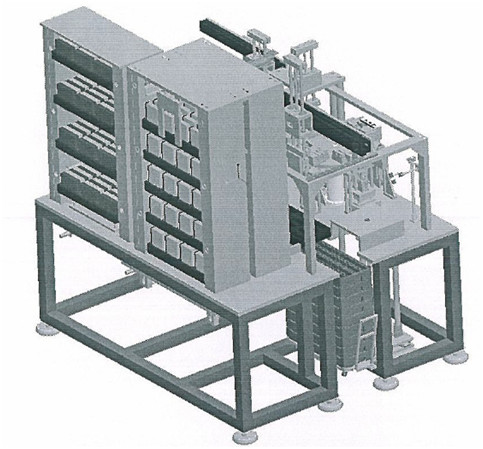

2.7.डिवाइसआउटलाइनव्यू
2.8.मुख्य उपकरण घटकों का विवरण:
2.8.1.बेयर सेल का फीडिंग मैकेनिज्म: यह फीडिंग मैनिपुलेटर, डिटेक्शन सेंसर और पोजिशनिंग डिवाइस से बना होता है।
2.8.2.सकारात्मक और नकारात्मक इलेक्ट्रोड डिटेक्शन मैकेनिज्म: यह पोजिशनिंग डिवाइस, डिटेक्शन सेंसर आदि से बना होता है।
2.8.3.इलेक्ट्रिक सेल का रोटेटिंग मैकेनिज्म: यह रोटेटिंग डिवाइस, पोजिशनिंग डिवाइस आदि से बना होता है।
2.8.4.बैटरी डस्ट रिमूवल मैकेनिज्म: यह बैटरी पोजिशनिंग डिवाइस और डस्ट रिमूवल डिवाइस से बना है।
2.8.5 एल्युमिनियम शेल का फीडिंग मैकेनिज्म: यह पोजिशनिंग डिवाइस और फीडिंग मैनिपुलेटर से बना होता है।
2.8.6.एल्युमिनियम शेल डस्ट रिमूवल मैकेनिज्म: यह एल्युमिनियम शेल पोजिशनिंग डिवाइस और डस्ट रिमूवल डिवाइस से बना है।
2.8.7.स्वचालित शेल फीडिंग मैकेनिज्म: यह पोजिशनिंग डिवाइस, ऑटोमैटिक शेल फीडिंग डिवाइस और डिटेक्शन सेंसर से बना होता है।
2.8.8.स्वचालित ब्लैंकिंग मैकेनिज्म: यह ब्लैंकिंग मैनिपुलेटर और एक डिटेक्शन सेंसर से बना होता है।
2.8.9.नियंत्रण प्रणाली: मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है।पीएलसी ओमरॉन का उपयोग करता है।पावर केबल की छत आंशिक रूप से छिद्रित है।अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को नीचे तार और पाइप किया जाता है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
