टच स्क्रीन लिथियम आयन बैटरी उत्पादन लाइन इलेक्ट्रिक सेल स्ट्रैपिंग मशीन
1. बैटरी स्ट्रैपिंग मशीन
डिवाइस को इलेक्ट्रिक सेल के लेमिनेशन के बाद चिपकने वाली टेप प्रक्रिया के लिए डिज़ाइन किया गया है, जो इलेक्ट्रिक सेल के चपटे होने के बाद एक ही समय में चिपकने वाली टेप के साथ चार या कई इलेक्ट्रिक कोशिकाओं को लेपित करने के लिए उपयुक्त है।
2. डिजाइन आवश्यकताएँ
2.1.बैटरी को दो बार बंडल किया जाता है।
2.2.टेप लपेटने के बाद कोई बुलबुले और झुर्रियाँ नहीं हैं।
2.3.चिपकने वाला टेप स्थिति त्रुटि: ± 1 मिमी;
2.4 टेप घुमावदार जगह: कुंडल कोर का समग्र पक्ष ओवरलैप ≥5 मिमी है।
2.5.सेल आकार के लिए उपयुक्त: सेल: 170 मिमी लंबा, 100 मिमी चौड़ा, 10 मिमी मोटा;टेप: 50 मीटर लंबा, 30 मिमी चौड़ा, भीतरी व्यास 76 मिमी, बाहरी व्यास 150 मिमी, मोटाई 0.05 मिमी।
2.5.1.उपकरण के मुख्य घटक
| सीरियल नंबर | सिस्टम संरचना |
प्रणाली विन्यास |
ब्रांड या उपचार |
की संख्या |
| 1 | रैक घटक | 1 सेट | ||
| वेल्डेड कंकाल निर्माण | लाह जो बेक करता है | 1 | ||
| बेस प्लेट | स्टील के टुकड़ों का फॉस्फेट काला करना | 1 | ||
| 2 | एक रबर घटक चिपकाएं | 1 सेट | ||
| मोटर | आर नियंत्रण | 8 | ||
| सिलेंडर | एसएमसी | 2 | ||
| लिनियर गाइड | चांदी | 1 | ||
| कड़ी | स्टील के टुकड़ों का फॉस्फेट काला करना | 1 | ||
| निकला हुआ किनारा रैखिक असर | 2 | |||
| 3 | नियंत्रण प्रणाली | 1 सेट | ||
| पीएलसी | ओमरोन | 1 | ||
| टच स्क्रीन | कुनलुन राज्य | 1 |
2.5.2.उपकरण तकनीकी पैरामीटर
|
विशेष विवरण परियोजना |
ZBCA05A-00 | |
| तकनीकी पैमाने | दक्षता (पीपीएम) | 5 |
| संपीड़ित वायु प्रणाली | पार्टी द्वारा प्रदान किया गया वायु स्रोत a | |
| कुल शक्ति (किलोवाट) | 3 | |
| सामान्य संचालन शक्ति (किलोवाट) | 2 | |

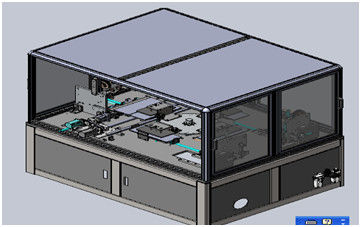

2.5.3.डिवाइस प्रोफ़ाइल दृश्य2.5.4.मुख्य उपकरण भागों का विवरण
2.5.4.1 प्रक्रिया विवरण: नीचे दिए गए चित्र में दिखाए गए अनुसार काम, कृत्रिम विल के बाद 4 स्टेशन स्टिक टेप मशीनों में खाली स्थिति 1 पर, प्रत्येक एक बैटरी में, दोनों तरफ स्थित सिलेंडर पुश बैटरियों में, जब 6 बैटरियों को स्टैक किया जाता है, पहिया घुमाएँ 90 °, स्टिक टेप स्थान के बीच में बैटरी, क्लैंपिंग उंगलियों की बैटरी के दोनों किनारों पर रहने वाली, बैटरी पर टेप करने के लिए टेप के कार्यालय में जमा की जाएगी, घूर्णन मशीन के रोटरी कोण द्वारा निर्धारित, टेप बैटरी पर कब्जा, टेप काटने के लिए चाकू काटने के बाद, मोटर रोटेशन कोण, बैटरी पर दबाव रोलर बैटरी पर चिपकने वाला जोड़ समाप्त कर देगा।टर्नटेबल को नीचे की ओर एडहेसिव टेप रैपिंग स्टेशन पर 90° घुमाएँ, और फिर बाएँ और दाएँ पैकेजिंग तंत्र को आगे बढ़ाएँ। सेल के नीचे चिपकने वाली टेप चिपकाएँ, और ऊपरी और निचले तंत्र को ऊपर और नीचे चिपकाने के लिए ले जाएँ निचले टेप।टर्नटेबल 90° घूमता है।

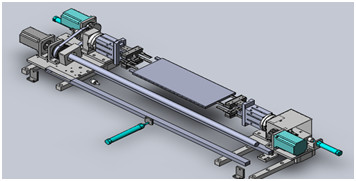

2.5.4.2.बैटरी पोजिशनिंग क्लैम्पिंग मैकेनिज्म: जब टर्नटेबल 90 ° घूमता है, तो बैटरी क्लैम्पिंग मैकेनिज्म का CAM फॉलोअर पुल प्लेट के कार्ड में प्रवेश करता है
खांचे में, हर बार बैटरी डालने पर, सिलेंडर एक निश्चित स्थिति बनाने के लिए साइड प्लेट को खींचता है, जब बैटरी डाली जाती है, तो सिलेंडर साइड प्लेट को चार्ज करने के लिए धक्का देता है
कोर संरेखण।
2.5.4.3.बीच में चिपकने वाला टेप तंत्र: उंगली सिलेंडर को क्लैंप करके इलेक्ट्रिक सेल को क्लैंप करें, टेप इलेक्ट्रिक सेल से जुड़ा हुआ है, और मोटर घुमाया गया है।
इलेक्ट्रिक सेल के चारों ओर रबर बेल्ट लपेटें, रबर बेल्ट कटर रबर बेल्ट को काटता है, मोटर फिर से सेट एंगल को घुमाता है, और ऊपरी प्रेस रोल इलेक्ट्रिक सेल पर टेल ग्लू चिपका देता है।2.5.4.4।नियंत्रण प्रणाली: मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है।पीएलसी ओमरॉन का उपयोग करता है।पावर केबल की छत आंशिक रूप से छिद्रित है।अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को नीचे तार और पाइप किया जाता है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
