बैटरी पोल टुकड़ा बनाने की मशीन स्वचालित वेल्डिंग बैटरी इलेक्ट्रोड टुकड़े

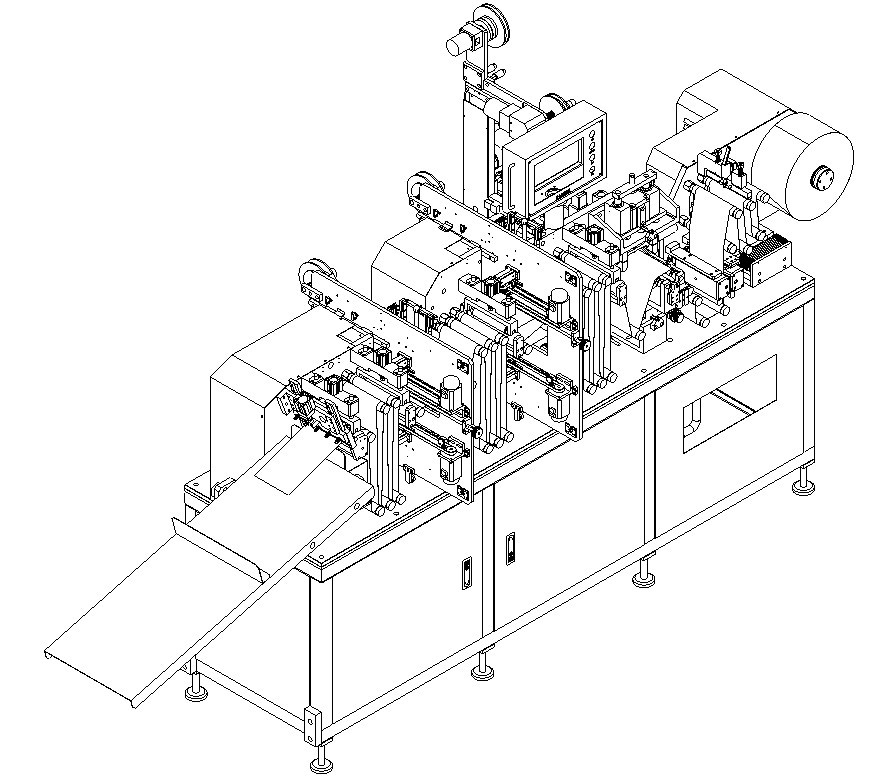

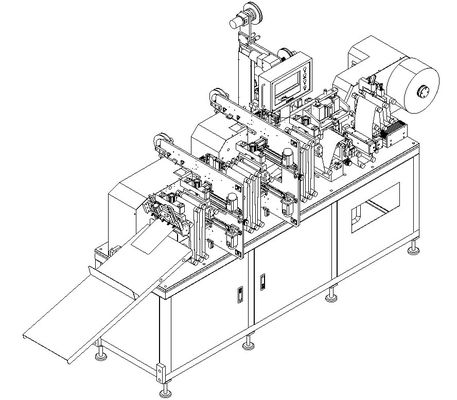

यह उपकरण DYG - 145 - b ऋणात्मक ध्रुव कान है स्वचालित वेल्डिंग मशीन मुख्य रूप से लिथियम आयन बैटरी के लिए उपयुक्त है जो निरंतर वेल्डिंग पोल कान, सुरक्षा टेप, निश्चित-लंबाई काटने या घुमावदार के सकारात्मक / नकारात्मक टुकड़े को अलग करती है, यह मशीन मुख्य रूप से एक से बना है कागज का टुकड़ा और एक्शन मैकेनिज्म, पोल ईयर वेल्डिंग, प्लेट बफर डिवाइस, पोल पीस स्टिक टेप डिवाइस, डस्ट रिमूवल डिवाइस का एक टुकड़ा, प्लेट शीयर डिवाइस या वाइंडिंग डिवाइस, मशीन उच्च स्तर की स्वचालन, उच्च उत्पादन क्षमता, अच्छा है संगतता।
I. उपकरण के तकनीकी कार्य:
1. यह मशीन मुख्य रूप से लिथियम आयन बैटरी इलेक्ट्रोड टुकड़ों की स्वचालित वेल्डिंग के लिए उपयोग की जाती है;
2. पोल कान और पोल के टुकड़े को वेल्डिंग करने के बाद आगे और पीछे की तरफ गोंद करें;
3. मशीन पीएलसी नियंत्रण को गोद लेती है, प्लास्टिक बैग, कतरनी, सकारात्मक और नकारात्मक प्लेट वेल्डिंग, स्टिक गम, कतरनी या घुमावदार स्वचालन की प्राप्ति, बहुत सारी जनशक्ति बचाती है, चोट दर के लिए उत्पादन की प्रक्रिया में ध्रुव टुकड़ा बहुत कम हो जाता है , 18650 बैटरी, एल्यूमीनियम खोल, लचीली पैकेजिंग बैटरी वेल्डिंग मशीन, उच्च दक्षता की वेल्डिंग और ऊपरी और निचले छड़ी गोंद को प्राप्त करने के लिए समर्पित;
4. सेमी-ऑटोमैटिक वाइंडिंग मशीन के लिए पोल वेल्डिंग और टेपिंग के बाद गैप कटिंग की जा सकती है;
5. इस मशीन में पोल स्लाइस के उत्पादन में उच्च स्तर का स्वचालन है, जो निरंतर पोल स्लाइस को रोल करने और निरंतर पोल स्लाइस को स्ट्रिप्स में विभाजित करने से बना है।

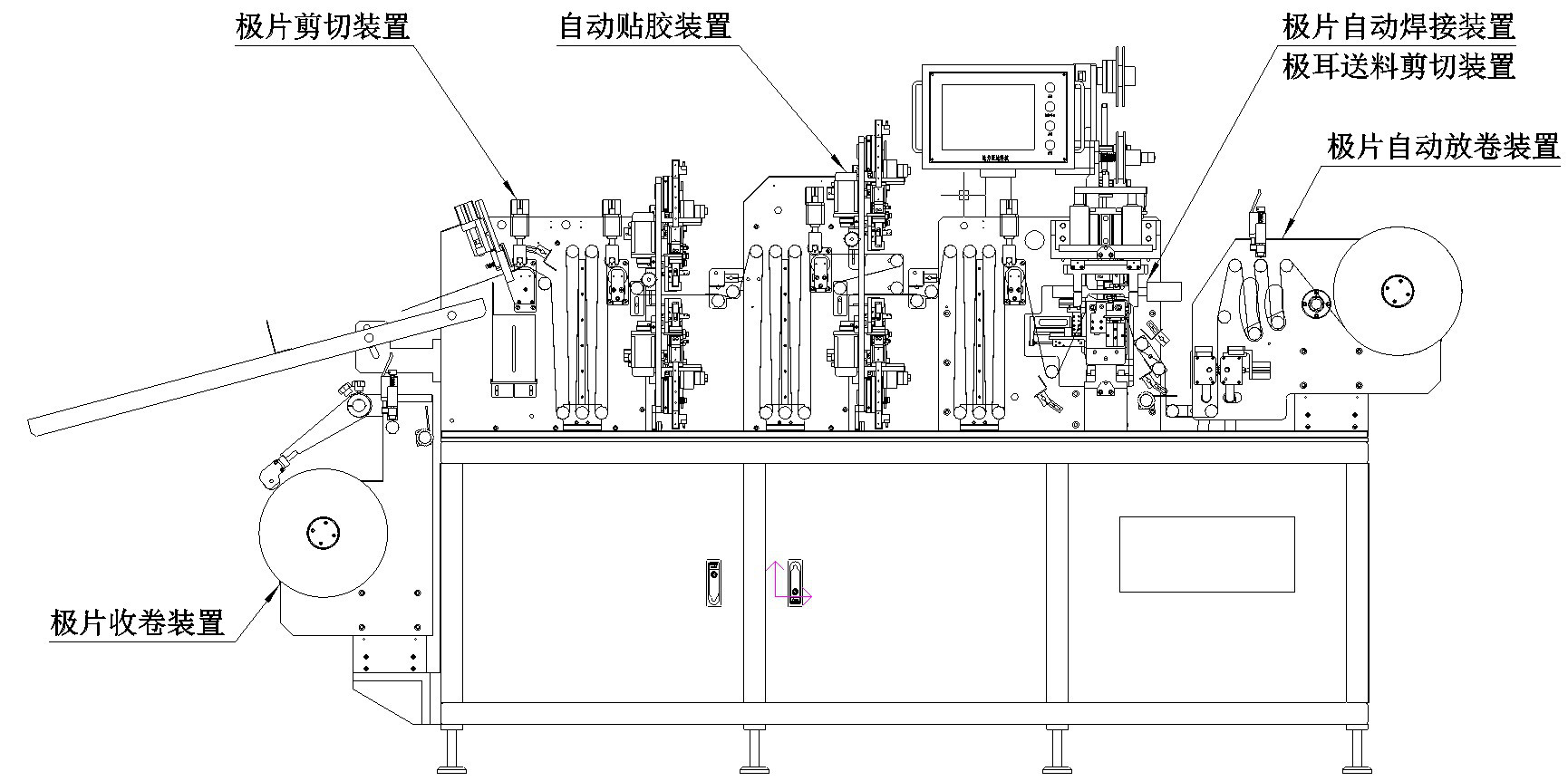

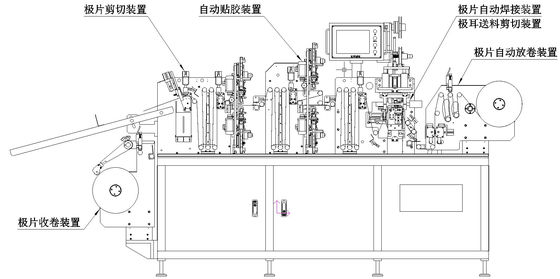

सहायक उपकरण: उपकरणों के इस सेट में पोल ईयर कटिंग और ग्लूइंग मशीन, पोल ईयर ऑटोमैटिक वेल्डिंग मशीन मेन इंजन और अल्ट्रासोनिक वेल्डिंग मशीन, अपर और लोअर ग्लूइंग डिवाइस, विचलन सुधार प्रणाली और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।
द्वितीय।मुख्य कार्य:
1. वेल्डिंग से पहले पैकिंग टेप के लिए (उपयोगकर्ता की आवश्यकताओं के अनुसार), पोल लग की लंबाई में कटौती;
2. पोल के टुकड़ों के अंतराल पर स्वचालित वेल्डिंग, जो सिंगल पोल लैग और मल्टीपल पोल लैग की वेल्डिंग का एहसास कर सकती है;
3. पोल लैग पर लेमिनेशन फ़ंक्शन, सुरक्षात्मक टेप के दो टुकड़े (नकारात्मक प्लेट) या सुरक्षात्मक टेप के चार टुकड़े (पॉजिटिव प्लेट) को पोल लैग पर चिपकाया जा सकता है, जिसे उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है;
4. पोल के टुकड़ों की स्वचालित कटिंग या रीवाइंडिंग।
5. सहायक उपकरण: 1 सकारात्मक और 1 नकारात्मक फिल्म निर्माता।
उपकरण पैरामीटर सूची
| 2, | 4, | 6, | |
| लंबाई × चौड़ाई × ऊंचाई (मिमी) | 3000*1200*1700 | 3500*1200*1700 | 4000*1200*1700 |
| कुल उपकरण शक्ति | छह किलोवाट | सामग्री 7kw | सामग्री 8kw |
| उपकरण की कुल क्षमता | 0.2 एम 3 / मिनट . की सामग्री | 0.3 एम 3 / मिनट . की सामग्री | 0.4 एम 3 / मिनट . की सामग्री |
चतुर्थतकनीकी पैमाने:
| ध्रुव कान चिपकने वाला कतरनी भाग |
1. धातु बैंड की कतरनी लंबाई: 20 ~ 45 मिमी;(उपयोगकर्ता द्वारा प्रदान किए गए आकार और विनिर्देश) 2. धातु बैंड की चौड़ाई: 3 ~ 6 मिमी; 3. बेल्ट की चौड़ाई: 5 ~ 12 मिमी (3 ~ 6 मिमी); 4. धातु बैंड की कतरनी लंबाई त्रुटि: ± 0.25 मिमी; 5. चिपकने वाला टेप पेस्ट स्थिति त्रुटि: ± 0.5 मिमी; 6. ध्रुवीय कान काटने की गड़गड़ाहट: ±0.025mm। |
| स्वचालित इलेक्ट्रोड वेल्डिंग भाग |
1. पोल स्लाइस की चौड़ाई ≤80mm; 2. पोल स्लाइस का सुधार नियंत्रण परिशुद्धता: ±0.2mm; 3. पोल पेंटिंग, पेंटिंग, जल्दी से बेल्ट पहनें; 4. पोल के टुकड़ों की गैप ट्रैकिंग वेल्डिंग, पॉजिटिव इलेक्ट्रोड 25 × 3 स्ट्रिप वेल्डिंग, नेगेटिव इलेक्ट्रोड 3 × 3 फोर-पॉइंट वेल्डिंग को गोद लेती है; 5. उत्पादन क्षमता: 20-32ppm (18650 दो रबर मोनोपोल कान), विशिष्ट उत्पादन क्षमता पोल के टुकड़े की लंबाई, अंतराल की चौड़ाई और विशिष्ट प्रक्रिया से संबंधित है; 6. पोल की स्थिति में स्वचालित लैमिनेटिंग फ़ंक्शन स्वचालित लैमिनेटिंग का एहसास करता है, और लैमिनेटिंग सिम्प्लेक्स डबल ब्रेड ग्लू को अपनाता है; 7, पोल चिपकने वाला: दो तरह से चिपकने वाला, स्थिति निर्धारित की जा सकती है। |
| प्लेट कतरनी |
1. पोल शीट की कतरनी लंबाई त्रुटि ± 0.2 मिमी;
2. पोल कतरनी गड़गड़ाहट: ≤ 0.015 मिमी; |
वी। उपकरण प्रदर्शन:
1) उच्च उपकरण परिशुद्धता, कम विफलता दर, उच्च उत्पाद पास दर;
2) यह छोटे गोंद / चलती वेल्डिंग के साथ एकध्रुवीय कान और बहुध्रुवीय कान / ध्रुव कान के वेल्डिंग समारोह का एहसास कर सकता है;
3) इसमें पोल लेंथ एरर और पोल स्नेकिंग एरर का ऑटोमैटिक मुआवजा फंक्शन है;
4) मशीन में पोल ब्रश पाउडर और धूल संग्रह उपकरण होता है;
5) अनुकूलित निर्माता समारोह की ग्राहकों की विभिन्न तकनीकी आवश्यकताओं को पूरा करने के लिए पोल फिल्म को सुरक्षात्मक टेप के दो या चार टुकड़ों के साथ अनुकूलित किया जा सकता है;
6) पोल के टुकड़े सीधे काटे जा सकते हैं और स्वचालित रूप से एकत्र किए जा सकते हैं।
सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
