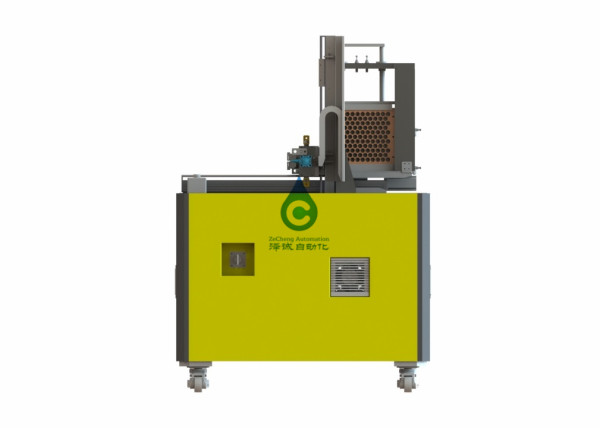

सिलिन के लिए अर्ध-स्वचालित वेल्डिंग मशीनड्रिकल बैटरी 0.1-0.3 मिमी
विशेष विवरण
3.1 वस्तु के अनुकूल होने के लिए
बेलनाकार कोशिका का आकार
| नमूना | व्यास (मिमी) | लंबाई (मिमी) |
| ZQA01B | 18-35 | 50-80 |
3.2 उपकरण तकनीकी पैरामीटर
|
विशेष विवरण मद |
ZPBC02-00 | |
|
मैं तकनीकी पैमाने |
दक्षता (पीपीएम) | 30 |
| निकल परत मोटाई (मिमी) | 0.1-0.3 | |
| एक्सट्रिप (मिमी) | 500 | |
| वाईट्रिप (मिमी) | 500 | |
| वेल्डिंग चालू (ए) | 500-5000 समायोज्य | |
| वेल्डिंग समय (एमएस) | 1-100 समायोज्य | |
| संपीड़ित वायु प्रणाली | 0.4-0.7MPaAir स्रोत पार्टी ए द्वारा प्रदान किया गया | |
| कुल शक्ति (किलोवाट) | 3 | |
| सामान्य परिचालन शक्ति (किलोवाट) | 2.5 | |
| रूपरेखा (एल * डब्ल्यू * एच) | 1200*1000*1900 | |
3.3,वेल्डिंग का प्रभाव

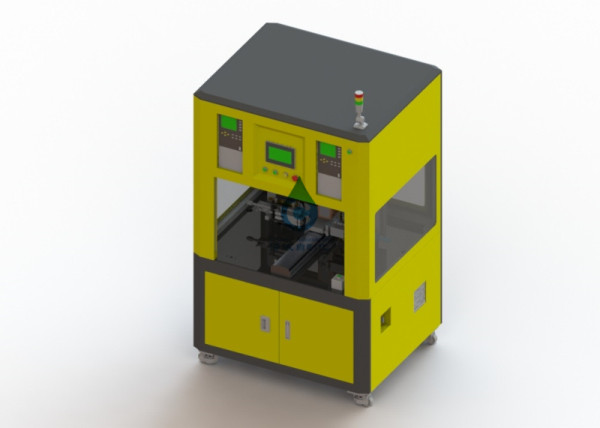

यांत्रिक विनिर्देश
4मैं1रैक हाउसिंग सिस्टम
डिवाइस में एक स्थिर और विश्वसनीय वेल्डिंग कंकाल है।सब्सट्रेट स्टील प्लेट से 20-25 मिमी की मोटाई के साथ बना है और सतह इलेक्ट्रोप्लेटेड है।
बाहरी आवरण शीट धातु और एल्यूमीनियम मिश्र धातु संरचना को गोद लेता है, सुंदर और उदार
4मैं2बेलनाकार बैटरी वेल्डिंग स्थिरता प्रणाली
सटीक स्थिति के लिए बेलनाकार बैटरी को मैन्युअल रूप से स्थिति निर्धारण स्थिरता में छुट्टी दे दी जाती है

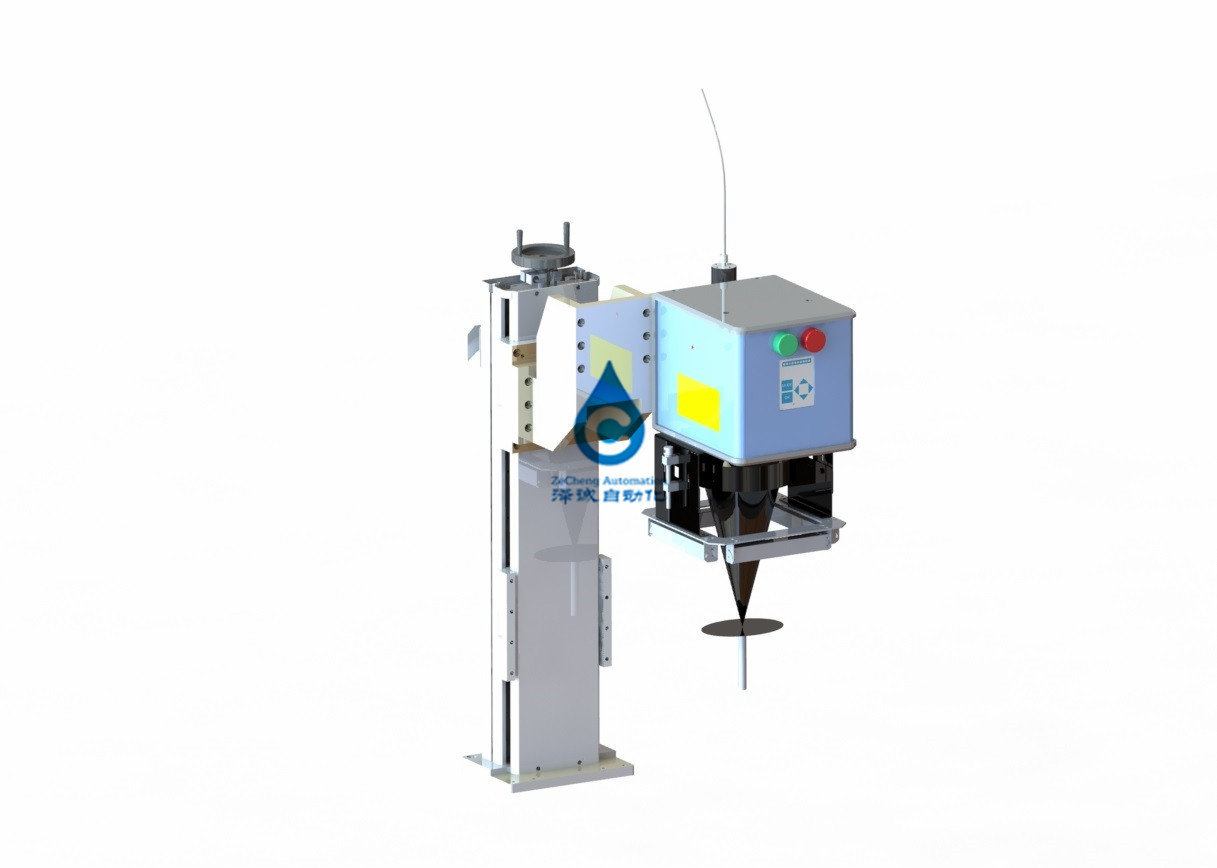

4मैं3वेल्डिंग प्लेटफॉर्म सिस्टम
सर्वो मोटर सटीक लीनियर गाइड रेल पर XY मूवमेंट करने के लिए प्लेटफॉर्म को चलाने के लिए बॉल स्क्रू को चलाती है, और बेलनाकार बैटरी पर पिन वेल्डिंग के लिए वितरित की जाती है।
वेल्डिंग तंत्र दोनों तरफ सममित है और एक साथ वेल्डेड है
4मैं5ऑपरेटिंग सिस्टम
टच स्क्रीन ऑपरेशन। स्टार्टअप, आपातकालीन स्टॉप, मैनुअल और स्वचालित बटन हैं
4मैं6नियंत्रण प्रणाली
मशीन स्वतंत्र रूप से विद्युत बोर्ड, आंतरिक रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, पीएलसी, रिले, मोटर नियंत्रण उपकरणों के साथ नियंत्रण के साथ स्थापित है।
बाहर से कनेक्शन कनेक्टर और टर्मिनल स्टेशन के माध्यम से किया जाएगा।
पीएलसी पैनासोनिक पीएलसी को गोद लेती है। पावर केबल की छत छिद्रित होती है। अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को निचले हिस्से में तार और पाइप किया जाएगा
5मैंऊर्जा माध्यम
कृपया निम्नलिखित ऊर्जा मीडिया प्रदान करें
5．1बिजली की आपूर्ति
1> वोल्टेज AC220V ± 10％ <0.5s> 1% 0.5s में एक बार का उतार-चढ़ाव 1% से कम है
2>आवृत्ति 50 हर्ट्ज ± 1 हर्ट्ज
5．2हवा
1>दबाव 0．5Mpa<5kgf/cm2>
2> क्षमता 10L / मिनट
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
