उच्च कुशल लिथियम बैटरी उत्पादन लाइन स्वचालित पीवीसी पैच मशीन

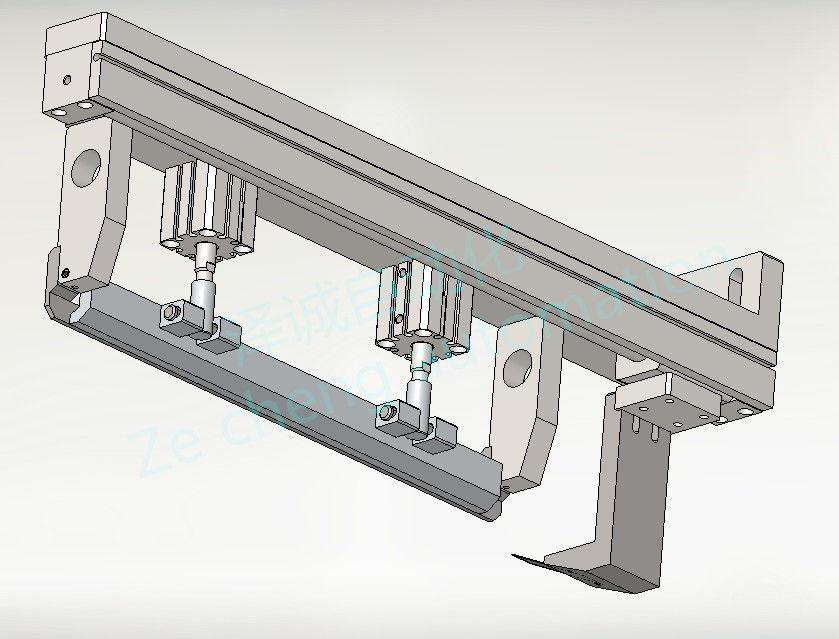

1. इस प्रणाली को मैनिपुलेटर कोशिकाओं को खिलाकर लेपित किया जाएगा, डिलीवरी लेने के बाद सिस्टम में क्रॉल करेंगे, बैटरी पोजिशनिंग से पहले चालन ड्रॉस्ट्रिंग और पीवीसी पेस्ट सिस्टम पर होती है, लाइन पोजिशनिंग द्वारा संचालित होती है, पोजिशनिंग पेस्ट पीवीसी इंसुलेटेड कवर स्क्वायर पीस, के बाद आगे प्रवाह जारी रखने के लिए बैटरी के पूरा होने के बाद पेस्ट का पूरा होना, कृत्रिम पिक द्वारा ड्रॉस्ट्रिंग छोर तक प्रवाह;
2. प्रणाली में शामिल हैं: बैटरी फीडिंग मैनिप्युलेटर का 1 सेट, पीवीसी स्क्वायर पेस्ट सिस्टम का 1 सेट, बैटरी ट्रांसमिशन और पोजिशनिंग सिस्टम का 1 सेट;
3. तकनीकी आवश्यकताओं:
3.1 मैनिपुलेटर के ग्रिपर की सामग्री आवश्यकता पीई है;
3.2 मैनिपुलेटर की एक्स-अक्ष दिशा की दोहराव गति सटीकता motion 0.1 मिमी है
3.3 वाई-अक्ष दिशा में मैनिप्युलेटर की पुनरावृत्ति गति सटीकता motion 0.1 मिमी है
4. विन्यास सूची
| क्रम संख्या | का नाम | की संख्या | ब्रांड |
| बैटरी हैंडलिंग मैनिपुलेटर | सर्वो मोटर | 2 | पैनासोनिक |
| स्क्रू | 2 | HIWIN | |
| लिनियर गाइड | 4 | HIWIN | |
| क्लैंपिंग सिलेंडर | 1 | एसएमसी | |
| उंगलियों | 1 | गैर-मानक प्रसंस्करण |
5. पीवीसी वर्ग फिल्म चिपकाने प्रणाली: यह मुख्य रूप से एक सामग्री बॉक्स तंत्र, पीवीसी वर्ग फिल्म खिला घटक, पीवीसी वर्ग फिल्म स्थिति घटक, पीवीसी वर्ग फिल्म चिपकाने घटक, और अलगाव कागज संग्रह घटक शामिल हैं
5.1 खिला बॉक्स तंत्र: इसमें मुख्य रूप से एक खिला बॉक्स, एक लीड स्क्रू, एक स्टेपर मोटर और एक सिंक्रोनस बेल्ट शामिल हैं
5.2 पीवीसी वर्ग शीट खिला घटकों: मुख्य रूप से 1 इमदादी मोटर, 1 लीड पेंच, 2 स्लाइड रेल, चूसने वाला का 1 सेट, सहायक स्तंभ का 1 सेट, 1 ऊपरी और निचले सिलेंडर;
5.3 पीवीसी वर्ग पोजिशनिंग घटक: मुख्य रूप से 4 सामान्य करने वाले वायु सिलेंडर, 2 डाउनफोर्स सिलेंडर, 2 पोजिशनिंग लेयरिंग बार और 1 सेट वैक्यूम सक्शन प्लेट शामिल हैं;
5.4 पैच पीवीसी वर्ग घटक: इस प्रणाली में मुख्य रूप से एक एक्स-अक्ष सर्वो मोटर, एक वाई-अक्ष सर्वो मोटर, दो लीड शिकंजा, एक तुल्यकालिक बेल्ट, एक वैक्यूम चूसने वाला और चार रैखिक गाइड शामिल हैं।
6. तकनीकी आवश्यकताओं:
6.1 खिला सफलता दर %99%;
6.2 चूसने वाले को पीवीसी वर्ग को नुकसान पहुंचाने की अनुमति नहीं है;
6.3 पेस्ट योग्य दर %99%;
6.4 पीवीसी वर्ग पेस्ट को गिरना नहीं चाहिए, कोई ताना नहीं, कोई विक्षेप नहीं, कोई बुलबुले नहीं;
7. विन्यास सूची
| क्रम संख्या | का नाम | की संख्या | ब्रांड |
| पीवीसी वर्ग पेस्ट घटक | सर्वो मोटर | 2 | पैनासोनिक |
| स्क्रू | 1 | HIWIN | |
| लिनियर गाइड | 4 | HIWIN | |
| वैक्यूम सक्शन कप | 2 | गैर-मानक प्रसंस्करण | |
| सिंक्रोनस बेल्ट | 1 | MISUMI | |
| पीवीसी वर्ग स्थिति घटक | के लिए भाप सिलेंडर | 2 | एसएमसी |
| सिलेंडर को दबाएं | 1 | एसएमसी | |
| पोजिशनिंग लेयरिंग | 1 | गैर-मानक प्रसंस्करण | |
| वैक्यूम सक्शन प्लेट | 3 | गैर-मानक प्रसंस्करण | |
| पीवीसी खिला विधानसभा | स्लाइड रेल बढ़ते प्लेट | 1 | गैर-मानक प्रसंस्करण |
| कॉलम | 1 | गैर-मानक प्रसंस्करण | |
| सहनशीलता | 1 | गैर-मानक प्रसंस्करण | |
| चक | 2 | गैर-मानक प्रसंस्करण | |
| कनेक्शन प्लेट | 1 | गैर-मानक प्रसंस्करण | |
| फिसलन पाठ्यक्रम | चांदी | ||
| सिलेंडर | एसएमसी | ||
| स्क्रू | चांदी | ||
| सहनशीलता | MISUMI | ||
| सर्वो मोटर | पैनासोनिक | ||
| युग्मन | मानक | ||
| बिन संस्थाएँ | क्राफ्ट पेपर धारक | गैर-मानक प्रसंस्करण | |
| घटक के ऊपर | गैर-मानक प्रसंस्करण | ||
| सहनशीलता | MISUMI | ||
| स्क्रू | एसएमसी | ||
| सिंक्रोनस बेल्ट | MISUMI | ||
| सिंक्रोनस व्हील | मानक | ||
| स्टेपर मोटर | मानक | ||
| अलगाव कागज संग्रह बॉक्स | संग्रह बॉक्स | गैर-मानक प्रसंस्करण |
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
