पैनासोनिक सर्वो मोटर के साथ सरल स्वचालित ब्लू फिल्म कोटिंग मशीन

पैनासोनिक सर्वो मोटर के साथ सरल स्वचालित ब्लू फिल्म कोटिंग मशीन

1. इस प्रणाली का मुख्य कार्य: योग्य बैटरी के बाहरी लिफाफे को चिपकाएं

2. इस प्रणाली में शामिल हैं: बैटरी फीडिंग सिस्टम का 1 सेट, टेप फीडिंग सिस्टम का 1 सेट, चिपकने वाला कोटिंग सिस्टम का 1 सेट, कंबल कारोबार तंत्र का 1 सेट।

3. बैटरी चार्जिंग सिस्टम:

इस प्रणाली में शामिल हैं: इलेक्ट्रिक सेल टर्नओवर पुश तंत्र का 1 सेट, 1 बेल्ट कन्वेयर, बैटरी ड्राइंग तंत्र का 1 सेट, बैटरी पुश तंत्र का 1 सेट

3.1 इलेक्ट्रिक सेल का टर्निंग एंड पुशिंग मैकेनिज्म: इसमें मुख्य रूप से 1 टर्निंग सिलेंडर, 1 टर्निंग फिचर, 1 प्रेशरिंग सिलेंडर और 1 पुश सिलेंडर शामिल हैं।

3.2 कन्वेयर बेल्ट: इसमें मुख्य रूप से 1 स्टेपर मोटर, 1 बेल्ट और 1 सेंसर शामिल हैं;

3.3 बैटरी ड्राइंग तंत्र: इसमें मुख्य रूप से 1 स्टेपर मोटर, 1 सर्वो मॉड्यूल और 1 ड्राइंग प्लेट शामिल हैं।

3.4 बैटरी पुशर तंत्र: इसमें मुख्य रूप से 1 स्टेपिंग मोटर, 1 सर्वो मॉड्यूल, 1 पुशर प्लेट और 1 पोजिशनिंग प्लेट शामिल हैं।

4. तकनीकी आवश्यकताओं

4.1 फ्लिप स्थिरता की सामग्री पोम होगी, और इसे बैटरी की सतह को खरोंचने की अनुमति नहीं है;

4.2 स्थिति प्लेट की गुणवत्ता पीओएम होगी, और इसे बैटरी की सतह को खरोंचने या पहनने की अनुमति नहीं है;

4.3 पुश-प्लेट और पुल-प्लेट की गुणवत्ता पीओएम होगी, और इसे बैटरी की सतह को खरोंच या पहनने की अनुमति नहीं है;

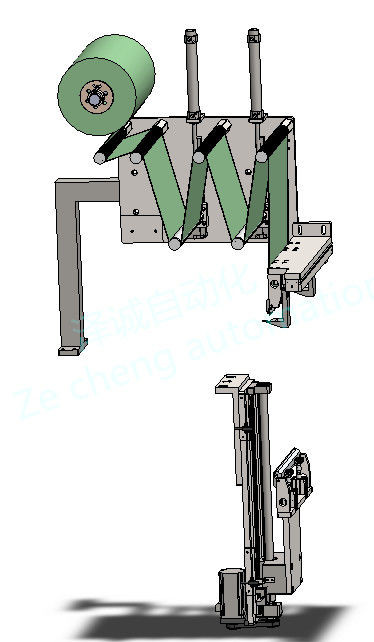

5. टेप खिला प्रणाली:

सिस्टम में अनइंडिंग मैकेनिज्म का 1 सेट, टेंशनिंग मैकेनिज्म के 2 सेट, ओवर-रोलिंग मैकेनिज्म के 4 सेट, अंडरक्लैंपिंग और पुलिंग मैकेनिज्म का 1 सेट और ओवरक्लैंपिंग और कटिंग मैकेनिज्म का 1 सेट शामिल है।

5.1 तनाव तंत्र: इसमें मुख्य रूप से 2 सिलेंडर, 2 रैखिक स्लाइड रेल और 1 तनाव रोलर शामिल हैं

5.2 ऊपरी क्लैंपिंग कटिंग तंत्र: 2 ऊपरी क्लैंपिंग जबड़ा सिलेंडर, क्लैंपिंग ब्लॉक का 1 सेट, 1 कटर सिलेंडर, 1 कटर;

5.3 निचले क्लैम्पिंग और पुलिंग तंत्र: इसमें मुख्य रूप से 2 लो क्लैम्पिंग जॉ सिलेंडर, क्लैंपिंग ब्लॉक्स का 1 सेट, 1 सर्वो मोटर, 1 लीड स्क्रू, 2 स्लाइड रेल और 1 सिंक्रोनस बेल्ट शामिल हैं।

5.4 तकनीकी आवश्यकताएँ:

5.1 ओवर-रोल सतह को आरी के साथ माना जाएगा, और रबर बेल्ट रोल का पालन नहीं करेगा

क्लेम्पिंग ब्लॉक की सतह पर 5.2 चिपकने की अनुमति नहीं है

कटर सामग्री के लिए 5.3 SKD11 आवश्यक है, और सेवा जीवन 300,000> गुना है

5.4 पुल-डाउन चिपकने वाला सटीक mm 0.1 मिमी

5.5 बैटरी दबाने और पोजिशनिंग ब्लॉक पॉलीयुरेथेन से बना है, इसलिए इसे बैटरी को खरोंचने की अनुमति नहीं है;

5.6 बैटरी के नीचे गाइड बार की सामग्री POM है, और इसे बैटरी को खरोंच करने की अनुमति नहीं है;

5.7 the precision deviation of film sticking is ≤0.5mm. 5.7 फिल्म चिपके का सटीक विचलन of0.5 मिमी है। There are no wrinkles and no obvious bubbles on the film sticking battery surface. फिल्म की बैटरी की सतह पर कोई झुर्रियाँ और कोई स्पष्ट बुलबुले नहीं हैं। The diameter of a single bubble is < 1mm and that of a single bubble is < 5. एक एकल बुलबुले का व्यास <1 मिमी है और एक एकल बुलबुला का व्यास <5 है।

5.8 सतह पूरी तरह से लेपित है, और एल्यूमीनियम खोल उजागर नहीं किया जा सकता है;

5.9 टेप वेल्ड की तुलना में 3-5 मिमी अधिक है, और वेल्ड की तुलना में अधिक हिस्सा ऊपरी कवर पर चिपकाया जाना आवश्यक है, और वेल्ड के किसी भी रिसाव की अनुमति नहीं है

5.10 उपज: %99%;

6. विन्यास सूची
