स्वचालित लेजर वेल्डिंग मशीन इंजेक्शन पोर्ट वेल्डिंग उपकरण 2300KG
I. उपकरण प्रोफ़ाइल:
डिवाइस कार्यों और सिद्धांतों के लिए 1.1 परिचय:
सीलिंग नेल वेल्डिंग मशीन मुख्य रूप से फीडिंग और डिस्चार्जिंग मैकेनिज्म, पावर बैटरी कैलिब्रेशन पाइल मैकेनिज्म, वाइब्रेशन मिरर लेजर क्लीनिंग मैकेनिज्म, अपर सीलिंग नेल मैकेनिज्म, सीलिंग वेल्डिंग मैकेनिज्म, डिफेक्टिव प्रोडक्ट एलिमिनेशन मैकेनिज्म, फ्रेम मशीन कवर, 600W लेजर (वेल्डिंग), 50W लेजर मशीन (सफाई), चिलर, बिजली नियंत्रण कैबिनेट, धूम्रपान शोधक और इतने पर।
इसके निम्नलिखित कार्य हैं: स्वचालित लोडिंग और अनलोडिंग, स्वचालित सफाई, सीलिंग नाखून के स्वचालित लोडिंग, स्वचालित वेल्डिंग, अयोग्य उत्पादों के स्वचालित भंडारण, धुआं हटाने और अन्य कार्य।
नोट 1: चिलर और वेल्डिंग सिस्टम को अलग से रखा जा सकता है और ग्राहक द्वारा निर्दिष्ट विशिष्ट स्थिति में स्थापित किया जा सकता है।
2: आने वाली बैटरी सामग्री एकल नंगे बैटरी है।
3. डिजाइन का आकार वास्तविक परिस्थितियों के अधीन होगा।

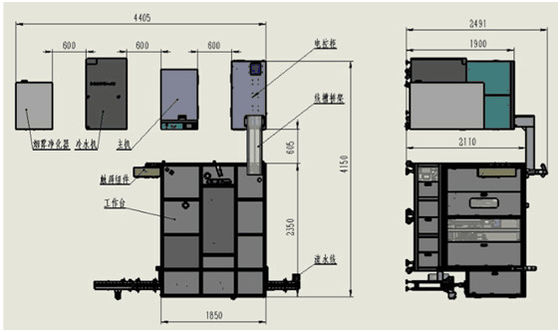

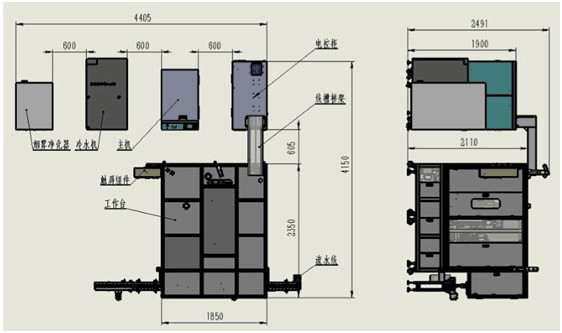

उपकरण के बाहरी आयाम (एल * डब्ल्यू * एच / मिमी): *4500 * 4200 * 2500 मिमी (अंतिम आयाम डिजाइन ड्राइंग के अधीन होगा, प्रकाशस्तंभ की ऊंचाई जमीन से 2500 मिमी दूर है) स्वतंत्र विद्युत नियंत्रण कैबिनेट आकार: 1200 / 600/1900 मिमी उपकरण का कुल वजन: 2500KG।
1.4 तकनीकी विशेषताएं:
1. Automatic feeding function; 1. स्वचालित खिला समारोह; Automatic laser cleaning (no crystallization or other solid foreign matter and no large amount of electrolysis); स्वचालित लेजर सफाई (कोई क्रिस्टलीकरण या अन्य ठोस विदेशी पदार्थ और इलेक्ट्रोलिसिस की कोई बड़ी मात्रा नहीं);
2. सीसीडी सील नाखून स्वचालित खिला विधानसभा समारोह (आने वाले रबर नाखून विधानसभा के बाद नाखून के विधानसभा प्रभाव को प्रभावित नहीं कर सकते);
3. सीसीडी स्वचालित वेल्ड खोजने और सील नाखून स्वचालित लेजर वेल्डिंग फ़ंक्शन (तरल इंजेक्शन पोर्ट और नाखून के बीच मिलान अंतराल का एक तरफ 0.07-0.1 मिमी है);
4. दोषपूर्ण उत्पादों का स्वत: उन्मूलन;
5. बारकोड स्कैनिंग फ़ंक्शन और बैटरी बारकोड को वेल्डिंग वेल्डिंग मापदंडों के भंडारण समारोह से लैस है।

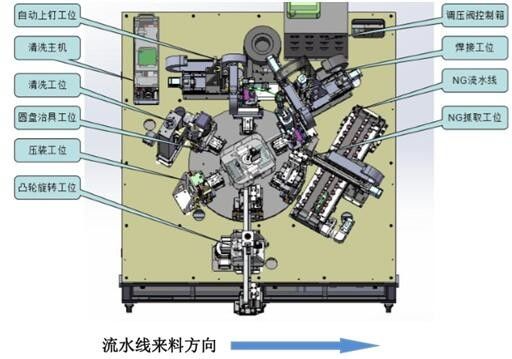

स्टेशन कार्यों का 1.5 परिचय
1.5.1 बैटरी लोडिंग और कोड स्कैनिंग
The battery of the above process is transmitted to the feeding place of the welding equipment through the incoming material conveying line. उपरोक्त प्रक्रिया की बैटरी को आने वाली सामग्री के माध्यम से वेल्डिंग उपकरण के खिला स्थान पर प्रेषित किया जाता है। The manipulator places the battery from the puller into the worktable fixture. मैनिपुलेटर बैटरी को वर्कटेबल फिक्सेचर में पुलर से रखता है।
बैटरी को स्कैन करें, कोड एनजी को स्कैन करें, बैटरी को एनजी क्षेत्र में वेल्डेड नहीं किया गया है।
1.5.2 बैटरी ढेर की स्थिति
टर्नटेबल बैटरी को पाइल प्रेशर स्टेशन में घुमाता है, और जैकिंग सिलेंडर बैटरी को पाइल दबाने वाले बेस लेवल पर ले जाता है, जिससे सीलिंग नेल वेल्डिंग की सतह लेजर क्लीनिंग स्टेशन के समानांतर होती है।
1.5.3 लेजर सफाई
लेजर ने वेल्डिंग दक्षता में सुधार करने के लिए इंजेक्शन छेद के चारों ओर ऑक्साइड परत को साफ किया।
1.5.4 सीलिंग नाखून स्थापित करें
बैटरी के पिन स्टेशन में प्रवेश करने के बाद, सीसीडी विज़ुअल पोज़िशनिंग सिस्टम सीलिंग कील की स्थिति को पकड़ लेता है, और 3 डी स्वचालित रिलीज़िंग पिन तंत्र सीलिंग कील को रिलीज़ करता है।
1.5.5 वेल्डिंग से पहले स्वचालित वेल्डिंग का पता लगाएं
The upper top mechanism compacts the product to ensure the welding datum level, and the visual capture system captures the sealing nail position. ऊपरी शीर्ष तंत्र वेल्डिंग डेटम स्तर सुनिश्चित करने के लिए उत्पाद को कॉम्पैक्ट करता है, और दृश्य कैप्चर सिस्टम सीलिंग नाखून स्थिति को कैप्चर करता है। Spot welding is carried out first, and then the welding is completed. स्पॉट वेल्डिंग पहले किया जाता है, और फिर वेल्डिंग पूरा हो जाता है।
1.5.6 एनजी पकड़
गरीब झाडू कोड, कील-गरीब हड़प एनजी कैश पुल टेप।
1.5.7 सिंगल बैटरी ऑटोमैटिक ब्लैंकिंग
चार्जिंग तंत्र बैटरी को कार्यक्षेत्र से बाहर ले जाता है, इसे आने वाली सामग्री के संदेश लाइन पर रखता है, और इसे कन्वेयर बेल्ट के माध्यम से निचले स्टेशन तक पहुंचाता है।
1.6 स्वतंत्र विद्युत बॉक्स
ए) कार्य: स्थापना, तारों और उपकरणों के नियंत्रण के लिए उपयोग किया जाता है।
बी) कॉन्फ़िगरेशन: स्वतंत्र विद्युत बॉक्स का 1 सेट।
सी) आवश्यकताएँ: विद्युत बॉक्स का आकार (एल × डब्ल्यू × एच / मिमी) के रूप में सुझाया गया है: 1200 × 600 × 1900 / सेट, सहायक पैरों के साथ, उपकरण के मुख्य शरीर से 600 मिमी दूर रखा गया है।
The distance. दुरी। . ।
डी) बिजली के बॉक्स और उपकरणों के मुख्य शरीर के बीच तारों का कनेक्शन।
1.7 मुख्य घटकों का ब्रांड चयन:
| क्रम संख्या | का नाम | ब्रांड | ध्यान दें |
| 1 | मार्गदर्शक | रजत / टीएचके | |
| 2 | औद्योगिक पीसी | आईईआई | |
| 3 | सिलेंडर | एसएमसी / /, क्रोनिक किडनी रोग (CKD) | |
| 4 | सेंसर | पैनासोनिक, ओम्रोन, कींशी | |
| 5 | पीएलसी | ओमरोन कीन्शी | |
| 6 | सर्वो मोटर | यास्कावा, पैनासोनिक | |
| 7 | सीसीडी | BaoMeng | |
| 8 | टच स्क्रीन | सौतेले परिवार, | |
| 9 | स्वीप कोड गन | KEYENCE |
4.1 उपकरण का रंग दिखाई देता है: समान रंग गर्म ग्रे है, और मानक रंग संख्या पैनटोन वार्म ग्रे 1C है, जिसकी तुलना खरीदार द्वारा प्रदान किए गए मानक रंग बोर्ड से की जाएगी और खरीदार द्वारा खरीदी जाएगी।
पार्टी की लिखित स्वीकृति (स्टेनलेस स्टील उपस्थिति के उपयोग के लिए विशिष्ट उपकरण की आवश्यकता होती है);
4.2 डिवाइस की उपस्थिति और टच स्क्रीन की खिड़की में विक्रेता का नाम और लोगो नहीं होगा;
4.3 ऑपरेटिंग बिट या उपकरणों की बाहरी दीवार से 1 मीटर की दूरी पर 4.3, उपकरण का शोर b 75db;
4.4 the equipment complies with the safety standards of relevant mechanical and electrical equipment of the state and all safety standards and requirements required by the safety code of the buyer. 4.4 उपकरण राज्य के प्रासंगिक यांत्रिक और बिजली के उपकरणों के सुरक्षा मानकों और खरीदार के सुरक्षा कोड द्वारा आवश्यक सभी सुरक्षा मानकों और आवश्यकताओं का अनुपालन करता है। Such as belt, teeth जैसे बेल्ट, दांत
पहिया और अन्य खतरनाक भागों की आवाजाही के लिए सुरक्षा सुरक्षा उपाय और मानक सुरक्षा चेतावनी संकेत होना चाहिए, बिजली के उपकरणों का लेआउट उचित और सुरक्षित होना चाहिए, उच्च और निम्न वोल्टेज और मजबूत और कमजोर तार
UnitedWinnersLaserCo. UnitedWinnersLaserCo। Shenzhen ze cheng automation co., Ltd. शेन्ज़ेन ze चेंग स्वचालन सह।, लिमिटेड
फ़ाइल का नाम: सीलिंग नेल लेजर वेल्डिंग उपकरण फ़ाइल नंबर की तकनीकी विनिर्देश: Z1XY - **** - 2017 **** - 0 * संस्करण संख्या: 1.0
छह अलग लाइनें
आकस्मिक टकराव के कारण कर्मियों या सामग्रियों को नुकसान से बचाने के लिए आपातकालीन स्टॉप स्विच के बाहर 4.5 स्टॉप रिंग स्थापित किया जाना चाहिए;
4.6 यदि उपकरण के चलते हिस्से के खुलने या बंद होने के लिए मैन्युअल रखरखाव की आवश्यकता होती है, तो एक एक्सेस कंट्रोल सेट किया जाना चाहिए;
4.7 the electric box and pipeline shall be protected against corrosion. 4.7 इलेक्ट्रिक बॉक्स और पाइपलाइन को जंग से बचाया जाएगा। Vacuum filter device shall be installed at the vacuum inlet to prevent corrosive liquid from entering the vacuum system; वैक्यूम फिल्टर डिवाइस को वैक्यूम इनलेट में स्थापित किया जाएगा ताकि संक्षारक तरल को वैक्यूम सिस्टम में प्रवेश करने से रोका जा सके;
4.8 the design of all parts shall conform to the man-machine operation principle, with neat and generous appearance. 4.8 सभी भागों का डिज़ाइन साफ-सुथरा और उदार दिखने के साथ मैन-मशीन ऑपरेशन सिद्धांत के अनुरूप होगा। Text and color label "vacuum tube" - colorless transparent, "pressure" टेक्स्ट और कलर लेबल "वैक्यूम ट्यूब" - बेरंग पारदर्शी, "दबाव"
"- ब्लू इन एंड ब्लैक आउट," हाई प्रेशर पाइप "- उपकरण भागों, पाइप इंटरफ़ेस के लिए लाल;
4.9 PLC or ipc equipped with equipment has communication module with external system and color touch screen. 4.9 पीएलसी या आईपीसी उपकरणों से लैस है जिसमें बाहरी सिस्टम और रंग टच स्क्रीन के साथ संचार मॉड्यूल है। The communication interface must be equipped with Ethernet port संचार इंटरफ़ेस ईथरनेट पोर्ट से लैस होना चाहिए
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
