1500W लेजर वेल्डिंग डिवाइस बॉडी मेटल फ्रेम स्ट्रक्चर ऑपरेशन में आसान
वेल्डिंग उपकरण योजना
आपके उत्पादों की वेल्डिंग के लिए, हमने लेजर वेल्डिंग सिस्टम का एक सेट तैयार किया है, जिसमें मुख्य रूप से लेजर वेल्डिंग मशीन और वेल्डिंग शामिल हैं

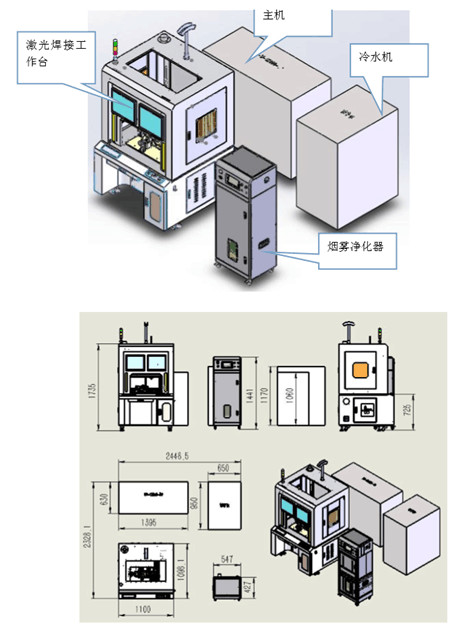

कार्यक्षेत्र की संरचना इस प्रकार है:
1 संरचना और विन्यास
1.1 विन्यास और लेजर वेल्डिंग मशीन के मापदंडों:
मॉडल uw-s1500-tu
अधिकतम लेज़र पावर 1500W है
लेजर काम करने का माध्यम दुर्लभ पृथ्वी ऑप्टिकल फाइबर के साथ रखा गया है
लेजर वेवलेंथ 1080nm nm 5nm है
पल्स चौड़ाई निरंतर प्रकाश
बिजली स्थिरता ± 1%
ऑप्टिकल फाइबर 1 चैनल पूरे मशीन बिजली की आउटपुट मात्रा <5KW
लाल बत्ती का निशाना
पावर इनपुट AC380V V 10% / 3P + PE
मुख्य मशीन का आकार: 1395L * 630W * 1060H (मिमी)
शीतलन विधि: पानी ठंडा
ऑप्टिकल फाइबर इंटरफ़ेस प्रकार QBH
ऑप्टिकल फाइबर व्यास 50um, 100um वैकल्पिक
बीम की गुणवत्ता BPP 50um फाइबर, <2mm * mrad 100um फाइबर, <4mm * mrad
ऑप्टिकल फाइबर की लंबाई 10 मीटर मानक
1.2 चिलर पैरामीटर

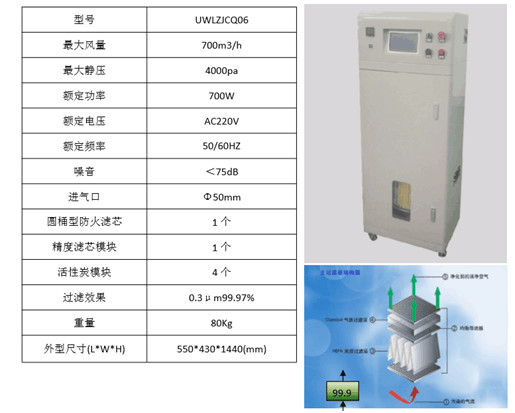

2.3 मापदंडों और धूम्रपान शोधक के विन्यास
The vacuum tube has a high fire performance, the fire rating can reach v-0. वैक्यूम ट्यूब में उच्च अग्नि प्रदर्शन होता है, आग की रेटिंग v-0 तक पहुंच सकती है।
Body metal frame structure, frame material thickness of 1.5, safe and durable; शारीरिक धातु फ्रेम संरचना, 1.5 की फ्रेम सामग्री मोटाई, सुरक्षित और टिकाऊ; The structure is clear, divided into: filter room, air purification room, and exhaust chamber. संरचना स्पष्ट है, इसमें विभाजित है: फ़िल्टर रूम, वायु शोधन कक्ष और निकास कक्ष।
Special alloy swirl metal wind wheel design, fatigue resistance, stable operation, low noise, high air volume, large suction force, high smoking efficiency. विशेष मिश्र धातु घूमता धातु पवन पहिया डिजाइन, थकान प्रतिरोध, स्थिर संचालन, कम शोर, उच्च वायु मात्रा, बड़ी चूषण बल, उच्च धूम्रपान दक्षता।
The filter layer in the filter element has a high fireproof characteristic, which can instantly reach the fireproof requirement of (200-300) ℃, and the fireproof grade can reach v-0. फ़िल्टर तत्व में फ़िल्टर परत में उच्च अग्निरोधक विशेषता होती है, जो तुरंत (200-300) ℃ की अग्निरोधक आवश्यकता तक पहुंच सकती है, और अग्निरोधक ग्रेड वी-0 तक पहुंच सकती है। High precision filtration up to 0.3 micron. 0.3 माइक्रोन तक उच्च परिशुद्धता निस्पंदन।
With built-in activated carbon module, the multi-stage filtration design ensures the thorough filtration of harmful substances in the smoke to protect the environment and human health. अंतर्निहित सक्रिय कार्बन मॉड्यूल के साथ, बहु-मंच निस्पंदन डिजाइन पर्यावरण और मानव स्वास्थ्य की रक्षा के लिए धुएं में हानिकारक पदार्थों के पूरी तरह से निस्पंदन सुनिश्चित करता है।
Install stepless governor, air volume can be adjusted at will. स्टेपलेस गवर्नर स्थापित करें, एयर वॉल्यूम को वसीयत में समायोजित किया जा सकता है।
With timing function, can set the start and stop time. टाइमिंग फंक्शन के साथ, स्टार्ट और स्टॉप टाइम सेट कर सकते हैं।
With the function of temperature induction, the limit temperature value can be set. तापमान प्रेरण के कार्य के साथ, सीमा तापमान मूल्य निर्धारित किया जा सकता है। When the limit temperature is reached, the alarm function will be started, the fan will stop running, and the solenoid valve will be opened to start the nitrogen extinguishing function. जब सीमा तापमान पहुंच जाता है, तो अलार्म फ़ंक्शन शुरू हो जाएगा, प्रशंसक चलना बंद हो जाएगा, और नाइट्रोजन बुझाने का कार्य शुरू करने के लिए सोलनॉइड वाल्व खोला जाएगा।
दबाव प्रतिक्रिया फ़ंक्शन के साथ, सीमा दबाव मान सेट कर सकते हैं, जब आंतरिक दबाव सीमा दबाव तक पहुंच जाता है, अलार्म फ़ंक्शन शुरू करें।
2.4 वेल्डिंग टेबल की सहायक संरचना (प्रभाव ड्राइंग केवल संदर्भ के लिए है, कृपया विवरण के लिए वास्तविक डिजाइन देखें):

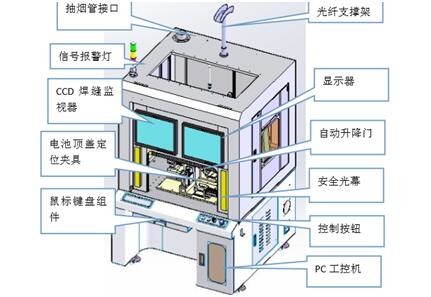

टेबल निर्माण (हुड के साथ)
टेबल आंतरिक संरचना (हुड को हटा दें)

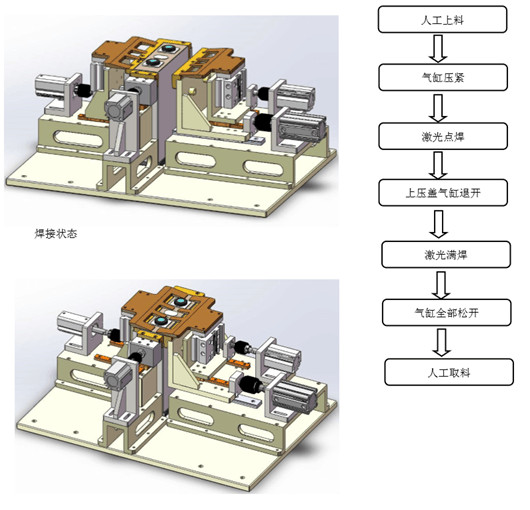

2.5 वेल्डिंग स्थिरता संरचना
1) उत्पाद विनिर्देशों
| क्रम संख्या | बैटरी मॉडल | मोटाई * चौड़ाई * ऊंचाई (मिमी) |
| 1 | 46173 | 46173132 |
स्थिति लोड हो रही है

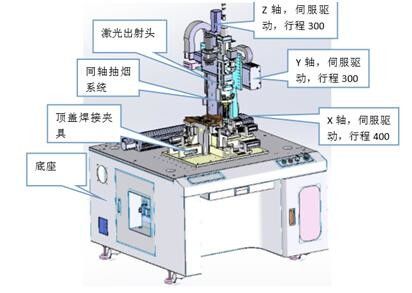

वेल्डिंग मेज के 2.6 प्रमुख भाग
2.7 प्रमुख घटक ब्रांड
नियंत्रण प्रणाली
1. Welding workbench is controlled by industrial PC; 1. वेल्डिंग कार्यक्षेत्र को औद्योगिक पीसी द्वारा नियंत्रित किया जाता है; 2. The welding track is programmed by teaching method, and the welding process is automated. 2. वेल्डिंग ट्रैक शिक्षण विधि द्वारा क्रमादेशित है, और वेल्डिंग प्रक्रिया स्वचालित है। The welding procedure can be modified, and the operation can be fixed वेल्डिंग प्रक्रिया को संशोधित किया जा सकता है, और ऑपरेशन को ठीक किया जा सकता है
Modify permission, can be set through the operation interface automatic control; अनुमति संशोधित करें, ऑपरेशन इंटरफ़ेस स्वचालित नियंत्रण के माध्यम से सेट किया जा सकता है; The welding track is input by teaching, and the welding process is automated. वेल्डिंग ट्रैक शिक्षण द्वारा इनपुट है, और वेल्डिंग प्रक्रिया स्वचालित है।
Main configuration is as follows: 1) the X axis translation units: servo motor drive, 400 mm, repetitive positioning accuracy of + / - 0.03, will be subject to the actual design 2) Y translation units: servo motor drive, 300 mm, repetitive positioning accuracy + / - 0.03, will be subject to the actual design 3) Z axis translation units: servo motor drive, 300 mm, repetitive positioning accuracy + / - 0.03, will be subject to the actual design 3 workbench adopts integral design, distribution control back door to facilitate adjustment and maintenance; मुख्य विन्यास इस प्रकार है: 1) एक्स अक्ष अनुवाद इकाइयाँ: सर्वो मोटर ड्राइव, 400 मिमी, + / - 0.03 की पुनरावृत्ति स्थिति सटीकता, वास्तविक डिजाइन के अधीन होगी 2) वाई अनुवाद इकाइयाँ: सर्वो मोटर ड्राइव, 300 मिमी, दोहराव की स्थिति सटीकता + / - 0.03, वास्तविक डिजाइन के अधीन होगी 3) जेड अक्ष अनुवाद इकाइयां: सर्वो मोटर ड्राइव, 300 मिमी, दोहराव की स्थिति सटीकता + / - 0.03, वास्तविक डिजाइन के अधीन होगी 3 कार्यक्षेत्र गोद लेने का अभिन्न डिजाइन, समायोजन और रखरखाव की सुविधा के लिए वितरण नियंत्रण बैक डोर; Standard with monitor, ipc, monitor; मॉनिटर, आईपीसी, मॉनिटर के साथ मानक;
Iii. Iii। Efficiency calculation दक्षता गणना
वेल्डिंग दक्षता: एफ = डब्ल्यू / ई
एफ: लेजर वेल्डिंग मशीन द्वारा उत्पादित प्रति सेकंड लेजर बिंदुओं की संख्या
डब्ल्यू: लेजर वेल्डिंग मशीन की औसत उत्पादन शक्ति
ई: मोनोपुलस वेल्डिंग के लिए ऊर्जा की आवश्यकता होती है
एफ: एफ = डब्ल्यू / ई
एफ जिसे हम सामान्य रूप से आवृत्ति कहते हैं, उसे एचजेड कहते हैं।
बैटरी की शीर्ष वेल्डिंग दक्षता: वेल्डिंग की लंबाई: (46 + 173) x2 = 438 मिमी (वेल्डिंग दर 50 मिमी / एस है, और योजना का मूल्यांकन 46173 बैटरी के अनुसार किया जाता है) मैनुअल बैटरी डिस्चार्ज समय की गणना 8 एस, सिलेंडर एक्शन 2 के अनुसार की जाती है, शाफ्ट आंदोलन 2s एक बैटरी वेल्डिंग अंतिम जरूरतों
9 + 3 + 2 + 8 + 2 + 2 = 26 एस
वेल्डिंग दक्षता: 60/26 = 2.3PPM
Iv. Iv। Operation cost संचालन लागत
1) the filter element is replaced once a month, one at a time. 1) फ़िल्टर तत्व को महीने में एक बार, एक बार में बदल दिया जाता है। A chiller needs one filter element in total; एक चिलर को कुल एक फिल्टर तत्व की आवश्यकता होती है;
2) वेल्डिंग संयुक्त संरक्षण लेंस, नुकसान उपयोग पर निर्भर करता है;
3) उपकरणों और ऑपरेटरों की लागत से आवश्यक बिजली इनपुट;
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
