मल्टी लेयर घुमावदार पावर बैटरी डिटेक्शन के लिए पूरी तरह से स्वचालित एक्स रे डिटेक्टर

मल्टी लेयर वाइंडिंग पावर बैटरी डिटेक्शन के लिए पूरी तरह से स्वचालित एक्स रे डिटेक्टर

1.1 आवेदन क्षेत्र:

लिथियम पावर उद्योग में मुख्य रूप से बहु-परत घुमावदार बिजली बैटरी के ऑनलाइन स्वचालित पहचान में उपकरण का उपयोग किया जाता है।

उपकरण कार्यों और सिद्धांतों का 1.2 परिचय:

The device emits x-rays through an X-ray generator, penetrates the inside of the battery, and is picked up by a flat panel detector that takes images and photographs. डिवाइस एक्स-रे जनरेटर के माध्यम से एक्स-रे उत्सर्जित करता है, बैटरी के अंदर घुसता है, और एक फ्लैट पैनल डिटेक्टर द्वारा उठाया जाता है जो चित्र और तस्वीरें लेता है। Through the computer related software to the image processing and automatic analysis and judgment. छवि प्रसंस्करण और स्वचालित विश्लेषण और निर्णय के लिए कंप्यूटर से संबंधित सॉफ्टवेयर के माध्यम से। Identify good and bad products, and pick out the bad products, the front and rear end of the equipment can be connected with the production line. अच्छे और बुरे उत्पादों की पहचान करें, और खराब उत्पादों को बाहर निकालें, उपकरण के सामने और पीछे के छोर को उत्पादन लाइन के साथ जोड़ा जा सकता है।

1.3 उपकरण संचालन प्रवाह:

1.3.1 the main logistics line of the customer is divided into two pull-in materials, which are transported to the test area through the conveyor belt; 1.3.1 ग्राहक की मुख्य लॉजिस्टिक्स लाइन को दो पुल-इन सामग्रियों में विभाजित किया जाता है, जिन्हें कन्वेयर बेल्ट के माध्यम से परीक्षण क्षेत्र में ले जाया जाता है; Accurately locate the test location through the positioning mechanism of the test point in the test area; परीक्षण क्षेत्र में परीक्षण बिंदु के पोजिशनिंग तंत्र के माध्यम से परीक्षण स्थान का ठीक से पता लगाएं;

1.3.2 carry out automatic inspection and judgment through computer related software. 1.3.2 कंप्यूटर से संबंधित सॉफ्टवेयर के माध्यम से स्वचालित निरीक्षण और निर्णय लेते हैं। The discharging end is automatically sorted out defective products by a mechanical hand and placed in the designated position. निर्वहन अंत स्वचालित रूप से एक यांत्रिक हाथ से दोषपूर्ण उत्पादों को हल किया जाता है और निर्दिष्ट स्थिति में रखा जाता है। The OK battery flows away through the assembly line. ठीक बैटरी असेंबली लाइन के माध्यम से बहती है।

1.3.3 the incoming material of the product is fed with A/B, and the feeding manipulator grabs two pallets (one A and one B) at A time to pull the belt of the equipment. 1.3.3 उत्पाद की आने वाली सामग्री को ए / बी के साथ खिलाया जाता है, और उपकरण के बेल्ट को खींचने के लिए फीडिंग मैनिपुलेटर ए समय पर दो पैलेट (एक ए और एक बी) पकड़ता है। After the detection is completed, the feeding manipulator grabs two pallets at A time and drops the material at the same time. पता लगाने के पूरा होने के बाद, फीडिंग मैनिप्युलेटर ए समय पर दो पैलेट पकड़ लेता है और एक ही समय में सामग्री को गिरा देता है। Each pallet is a single cell, and the overall size is one. प्रत्येक फूस एक एकल कोशिका है, और समग्र आकार एक है।

1.3.4 एक्स-रे लेआउट यू-आकार का है, और मुख्य पुल बेल्ट के साथ ऊपरी और निचले सामग्रियों के बीच का कनेक्शन मैनिपुलेटर है, जबकि ऊपरी और निचले सामग्री के मैनिप्युलेटर को पेशेवर तकनीक द्वारा डिजाइन और निर्मित किया जाता है।

1.3.5 with qr code reading function, scanning gun sr-751; 1.3.5 क्यूआर कोड रीडिंग फ़ंक्शन के साथ, स्कैनिंग बंदूक एसआर -751; Bind with all measurements and pictures, save in Excel format. सभी माप और चित्रों के साथ बांधें, एक्सेल प्रारूप में सहेजें।

1.3.6 एनजी उत्पाद एकीकृत संग्रह (फूस और बैटरी) को मैन्युअल रूप से बाहर निकाला जाएगा और निर्दिष्ट स्थान पर रखा जाएगा, और कम से कम 6 टुकड़े संग्रहीत किए जाएंगे।

1.3.7 उत्पादन लाइन की फीडिंग दिशा दाईं से बाईं ओर है, और बैटरी पोल कान ग्राहक की मुख्य रसद लाइन के लंबवत है।

1.4 उपकरण रचना

1.4.1 रैक प्रणाली

डिवाइस में एक वर्ग वेल्डिंग फ्रेम है, और सब्सट्रेट स्टील प्लेट है जिसकी मोटाई 15-30 मिमी है।

रैक और सील प्लेट का रंग कंप्यूटर गर्म ग्रे 1 सी (या ग्राहक रंग कार्ड के अनुसार) है।

1. 4.2 उपकरण भागों

पूरी मशीन की स्टील की सतह क्रोमियम के साथ चढ़ाया जाता है, और एल्यूमीनियम भागों की सतह को कठोर ऑक्सीकरण के साथ इलाज किया जाता है।

1.4.3 उपकरण संदेश प्रणाली

कन्वेयर बेल्ट खिलाने वाले उपकरण और डिस्चार्जिंग कन्वेयर पुल बेल्ट मुख्य पुल बेल्ट के साथ जुड़े हुए हैं (ऊपर अंतिम डिजाइन 3 डी प्रबल होगा)।

1.4.4 समग्र संरचना:

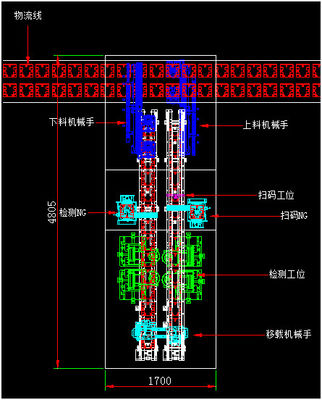

कुल मिलाकर आकार (लंबाई * चौड़ाई * ऊंचाई): 4805 मिमी × 1700 मिमी × 1800 मिमी (वास्तविक आकार में थोड़ा अंतर है)

1.5 मुख्य घटक:

1.5.1 माइक्रो-फोकस एक्स-रे जनरेटर और नियंत्रण प्रणाली।

1.5.2 एक्स-रे का पता लगाने और इमेजिंग प्रणाली।

1.5.3 एक्स-रे सुरक्षा बॉक्स।

नियंत्रण और छवि प्रसंस्करण सॉफ्टवेयर, माप और निर्णय सॉफ्टवेयर के लिए 1.5.4 पीसी।

1.5.5 विकिरण-प्रूफ शीट मेटल, डिटेक्शन सिस्टम, कन्वेयर बेल्ट, सॉर्टिंग मैनिपुलेटर, एनजी कैश डिवाइस, लोडिंग और अनलोडिंग मैनिपुलेटर।

Ii. Ii। Incoming materials and product specifications suitable for the equipment: आने वाली सामग्री और उत्पाद विनिर्देशों उपकरण के लिए उपयुक्त:

2.1 परीक्षण योग्य सेल विनिर्देश:

2.2 निरीक्षण विधि: स्वचालित रूप से नंगे सेल (नकारात्मक इलेक्ट्रोड पैकेज पॉजिटिव इलेक्ट्रोड) के ऊपरी और निचले हिस्से पर कैथोड और एनोड के बीच जीएपी की जांच करें और निर्धारित करें।

2.2.1 सेल के चार कोनों को नंगे सेल के ए, बी, सी और डी के चार कोनों पर परीक्षण करें।

2.2.2 the displacement distance between the angular cathode and the anode of the bare cell can be detected, and the data between each layer can be output on the display and the maximum, minimum and average values can be statistically analyzed. 2.2.2 कोणीय कोठोडे और नंगे सेल के एनोड के बीच विस्थापन की दूरी का पता लगाया जा सकता है, और प्रत्येक परत के बीच के डेटा को डिस्प्ले पर आउटपुट किया जा सकता है और अधिकतम, न्यूनतम और औसत मूल्यों का सांख्यिकीय विश्लेषण किया जा सकता है। The number of inspection object layers (ROI) can be set according to the requirements, the maximum is 40 layers (iron lithium material ≤ 40 layers, three material ≤ 30 layers; Take the sample provided by the buyer as the reference standard. निरीक्षण वस्तु परतों (आरओआई) की संख्या आवश्यकताओं के अनुसार निर्धारित की जा सकती है, अधिकतम 40 परतें हैं (लोहे की लिथियम सामग्री material 40 परतें, तीन सामग्री layers 30 परतें; संदर्भ मानक के रूप में खरीदार द्वारा प्रदान नमूना लें।

2.3 ऑपरेशन मोड: स्वचालित माप, निर्धारित मानकों के अनुसार अच्छे और बुरे उत्पादों का स्वचालित निर्णय और खराब उत्पादों की स्वचालित छंटाई।

Iii. Iii। Equipment inspection capability उपकरण निरीक्षण क्षमता

3.1 निर्धारण सटीकता: पुनरावृत्ति सटीकता एस = rep 60 मीटर या उससे कम (मानक गोलियों में मापा जाता है)।

3.2 चेक मोड

3.2.1 पूर्ण स्वचालित: स्वचालित निरीक्षण के लिए बैटरी को स्वचालित रूप से आपूर्ति और परिवहन किया जाएगा, और ठीक और दोषपूर्ण उत्पादों को अलग-अलग अवांछनीय श्रेणियों के अनुसार प्रक्रिया द्वारा निर्धारित परिणाम के अनुसार स्वचालित रूप से अलग और छुट्टी दी जाएगी।

3.2.2 semi-automatic: automatic inspection shall be conducted for the automatic supply and delivery of batteries. 3.2.2 अर्द्ध-स्वचालित: बैटरी की स्वचालित आपूर्ति और वितरण के लिए स्वचालित निरीक्षण किया जाएगा। However, the inspection shall determine the following treatment methods: हालांकि, निरीक्षण निम्नलिखित उपचार विधियों का निर्धारण करेगा:

<सेमी-स्वचालित 1> मैनुअल निर्धारण द्वारा ठीक / एनजी, कोई मैनुअल हस्तक्षेप (दृढ़ संकल्प), स्टैंडबाय राज्य में उपकरण;

< semi-automatic 2> OK/NG machine automatic recognition. <सेमी-स्वचालित 2> ठीक / एनजी मशीन स्वचालित मान्यता। When determining OK or NG, the machine can set standby for manual intervention, standby time optional (minimum 1 second, maximum unlimited). ओके या एनजी का निर्धारण करते समय, मशीन मैन्युअल हस्तक्षेप के लिए स्टैंडबाय, वैकल्पिक समय वैकल्पिक (न्यूनतम 1 सेकंड, अधिकतम असीमित) सेट कर सकती है। In standby mode, if there is no manual intervention, the machine will automatically process according to the judgment result. स्टैंडबाय मोड में, यदि कोई मैनुअल हस्तक्षेप नहीं है, तो मशीन स्वचालित रूप से निर्णय परिणाम के अनुसार प्रक्रिया करेगी।

3.2.3 मैनुअल: तंत्र के सभी आंदोलनों को खिलाड़ी द्वारा स्थानांतरित किया जा सकता है;

उपकरण का 3.3 मुख्य कार्य विवरण:

3.4 वास्तविक समय एक्स-रे छवि का पता लगाने;

3.5 रैखिक दूरी माप किया जा सकता है;

3.6 मल्टी-ग्रुप डेटा स्टोरेज के फंक्शन के साथ, विभिन्न प्रकार के उत्पादों का पता लगाने के लिए संबंधित प्रक्रियाओं का जिक्र करके बस महसूस किया जा सकता है, और स्वचालित पहचान कार्यक्रमों की संख्या 60 से अधिक बचाई जा सकती है;

मैन्युअल निर्णय की सुविधा के लिए एक ही बैटरी के कई हिस्सों के 3.7 डिटेक्शन पिक्चर्स और टेस्ट डेटा को एक ही स्क्रीन में प्रदर्शित किया जाएगा

3.8 परीक्षण बेंच ऊंचाई: 750 mm 10 मिमी जमीन से ऊपर।

3.9 सुरक्षा उपाय और काउंटरमेशर:

3.9.1 एक्स-रे स्वचालित रूप से बंद हो जाता है जब उपकरण रखरखाव दरवाजा और खिड़की खोली जाती है।

3.9.2 स्वतः एक्स-रे को बंद कर दें जब लगातार 5 मिनट तक कोई आवक सामग्री न हो (उपयोगकर्ता द्वारा समय निर्धारित किया जा सकता है)।

3.9.3 विकिरण संकेतक का उपयोग करें और एक्स-रे की कार्यशील स्थिति दिखाने के लिए स्थिति सूचक का उपयोग करें।

3.9.4 एक्स रे रिसाव v 1.0v / h (एक तीसरे पक्ष द्वारा प्रमाणित विकिरण खुराक परीक्षक का उपयोग करके)।

3.10 उपकरण ऑपरेटिंग वातावरण:

3.10.1 बिजली की मांग: AC220V / 10A, 4000W

3.10.2 तापमान: 25 ℃ ℃ 3 ℃।

3.10.3 संपीड़ित हवा का दबाव: 0.5 ~ 0.7mpa (5-7kgf / cm2), प्रवाह: 15L / मिनट।

3.10.4 सापेक्ष आर्द्रता:% 60% आरएच (कोई संक्षेपण)।

3.10.5 उपकरण का वजन: 3000 किग्रा।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
