लिथियम आयन बैटरी असेंबली लाइन पोल चिप पंचर
1. पोल शीट पंचिंग मशीन का संक्षिप्त विवरण
यह उपकरण पुल-टाइप पोल बेल्ट पंचिंग प्रोसेसिंग के लिए उपयुक्त है।दो काम करने के तरीके हैं: स्वचालित और मैनुअल।बुनियादी वर्कफ़्लो का स्वचालित कार्य मोड, रोलिंग मशीन, संदेश तंत्र के माध्यम से ध्रुवीय क्षेत्र में स्थापित रोल, पोल टुकड़ा आयाम निकासी खिला की लंबाई के अनुसार संदेश तंत्र, पंच मोल्ड पर पैक में लाना, ऊपरी डाई का ढालना प्रेस स्लाइड ब्लॉक में स्थापित है, ड्राइव मोड पर ब्लॉक अप और डाउन मोशन बेहद बेल्ट कटिंग के मोल्ड में स्लाइस में स्थित होगा।डाई और पंच टेबल के केंद्र में ब्लैंकिंग होल के माध्यम से, पोल के टुकड़े पंच के नीचे बेल्ट कन्वेयर में गिराए जाते हैं।बेल्ट कन्वेयर पोल के टुकड़ों को सॉर्टिंग स्टेशन तक पहुंचाता है।तैयार पोल पट्टी अधूरी छिद्रपूर्ण पट्टी कचरे में बन जाती है, जिसे काटने की मशीन पर घाव किया जाता है और कुंडल में एकत्र किया जाता है।
2. डिजाइन आवश्यकताएँ
2.1.पोल बैंड की अधिकतम चौड़ाई 220mm है।
2.2.अधिकतम कतरनी गति 80 गुना / मिनट (जब पोल शीट की लंबाई 75 मिमी है) से कम नहीं है, और कतरनी गति समायोज्य है।
2.3.अधिकतम कतरनी लंबाई 300 मिमी है।
2.4.डिवाइस में कम से कम दो कार्य मोड हैं: बिंदु आंदोलन और स्वचालित संचालन।टू-हैंड सेफ्टी कंसोल सेट करें।
2.5.सुरक्षा द्वार सुरक्षा उपकरण उपकरण कार्यक्षेत्र के आगे और पीछे प्रदान किया गया है।केवल जब दोनों तरफ सुरक्षा दरवाजे बंद होते हैं तो उपकरण स्वचालित कार्य मोड में काम कर सकते हैं।
2.6.उपकरण के संचालन नियंत्रण कक्ष में पावर स्विच, उपकरण की चल रही स्थिति के डेटा की निगरानी और गलती संकेत के एलसीडी डिस्प्ले जैसे कार्य हैं।
2.7.गाइड रेल और स्पिंडल जैसे उपकरण के स्लाइडिंग और घूर्णन भागों में सही स्नेहन उपकरण होते हैं।उपकरण में स्ट्रोक, बैच, रखरखाव गणना आदि का कार्य होता है।उपकरण प्राप्त करने, निर्वहन मशीन, फीडर और बेल्ट कन्वेयर के साथ वितरण के इंटरफेस से लैस है।
2.8 रिवाइंडर निकासी एकत्र करने के लिए विद्युत चालित है, जो बार-बार शुरू करने के लिए उपयुक्त है।वोल्टेज 220V (380V), 50 हर्ट्ज।
2.9.पंचिंग और शीयरिंग के बाद, जब पोल स्ट्रिप कचरे को ऊपरी सीमा तक फैलाया जाता है, तो अनकॉइलर सामग्री एकत्र करना बंद कर देता है।जब अपशिष्ट पट्टी निचली सीमा तक गिरती है, तो वाइन्डर सामग्री को उतार देता है।फीडर की गति सुनिश्चित करने के लिए स्क्रैप स्ट्रिप पर पर्याप्त तनाव सुनिश्चित करने के लिए फीडर के पास काउंटरवेट होना चाहिए।रिवाइंडिंग मशीन के बेकार टेप रील माउंटिंग शाफ्ट का व्यास 38 मिमी है।रिवाइंडर शाफ्ट एक बेकार रील ओरिएंटेशन डिवाइस के साथ प्रदान किया जाता है।पोल बैंड पोजीशन डिटेक्शन सेंसर की पोजीशन एडजस्टेबल है।फीडिंग डिवाइस के स्पीड रिड्यूसर की स्थापना अक्षीय स्थिति फीडिंग डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है।प्राप्त करने वाले उपकरण में एक स्वतंत्र विद्युत संचालन तंत्र होता है।
2.10.ध्रुव कतरनी की उत्पादन लाइन के प्रत्येक भाग के कार्य आंदोलन को समन्वयित करें, और प्रत्येक भाग में स्वतंत्र संचालन और डिबगिंग का कार्य होता है।
2.11.पोल शीयर की डिजाइन, निर्माण, स्थापना और डिबगिंग प्रासंगिक राष्ट्रीय और औद्योगिक विनिर्देशों के अनुरूप हैं।
2.12.पोल प्लेट पंचर के मैनुअल वर्किंग मोड का उपयोग उपकरण रखरखाव और डिबगिंग, नए मोल्ड डिबगिंग और प्रारंभिक कार्य के लिए किया जाता है।प्रारंभिक कार्य के दौरान, मैनुअल ड्राइंग पोल बेल्ट फीडिंग मैकेनिज्म में प्रवेश करती है, और मैनुअल गाइडिंग पोल बेल्ट पंच मोल्ड में प्रवेश करती है।कई बार पॉइंट ऑपरेशन के बाद, अपशिष्ट सामग्री को फीडिंग मशीन शाफ्ट के चारों ओर लपेटा जाता है और रिवाइंडिंग मशीन द्वारा सामान्य फीडिंग तनाव उत्पन्न होने पर स्वचालित कार्य मोड में स्थानांतरित किया जा सकता है।
3. उपकरण के मुख्य भाग
| सीरियल नंबर | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | ब्रांड या उपचार | की संख्या |
| 1 | घुमाने वाली मशीन | 1 सेट | ||
| रोलिंग संस्थान | 1 | |||
| मोटर का रोल लगाएं | आर नियंत्रण | 1 | ||
| 2 | खिला उपकरण | 1 सेट | ||
| संदेश तंत्र | 1 | |||
| फीडिंग सिलेंडर -एसएमसी | एसएमसी | 2 | ||
| 3 | दबाएँ | Ocp-80e प्रेस, नाममात्र दबाव 80 टन | जिनफेंग मशीनरी | 1 |
| 4 |
घुमाने वाली मशीन
|
1 सेट | ||
| घुमावदार तंत्र | 1 | |||
| घुमाने वाली मशीन | आर नियंत्रण | 1 | ||
| 5 | बेल्ट कन्वेयर | 1 सेट | ||
| बेल्ट कन्वेयर | 1 | |||
| ट्रांसमिशन मोटर | आर नियंत्रण | 1 |
4. उपकरण के तकनीकी पैरामीटर
|
विशेष विवरण परियोजना |
ZBCA01A-00 |
| की दक्षता | अधिकतम कतरनी गति 80 गुना / मिनट (जब पोल शीट की लंबाई 75 मिमी है) से कम नहीं है, और कतरनी गति समायोज्य है। |
| कुल शक्ति (किलोवाट) | 13 |
| सामान्य संचालन शक्ति (किलोवाट) | 12.5 |
| वज़न | 600KG |

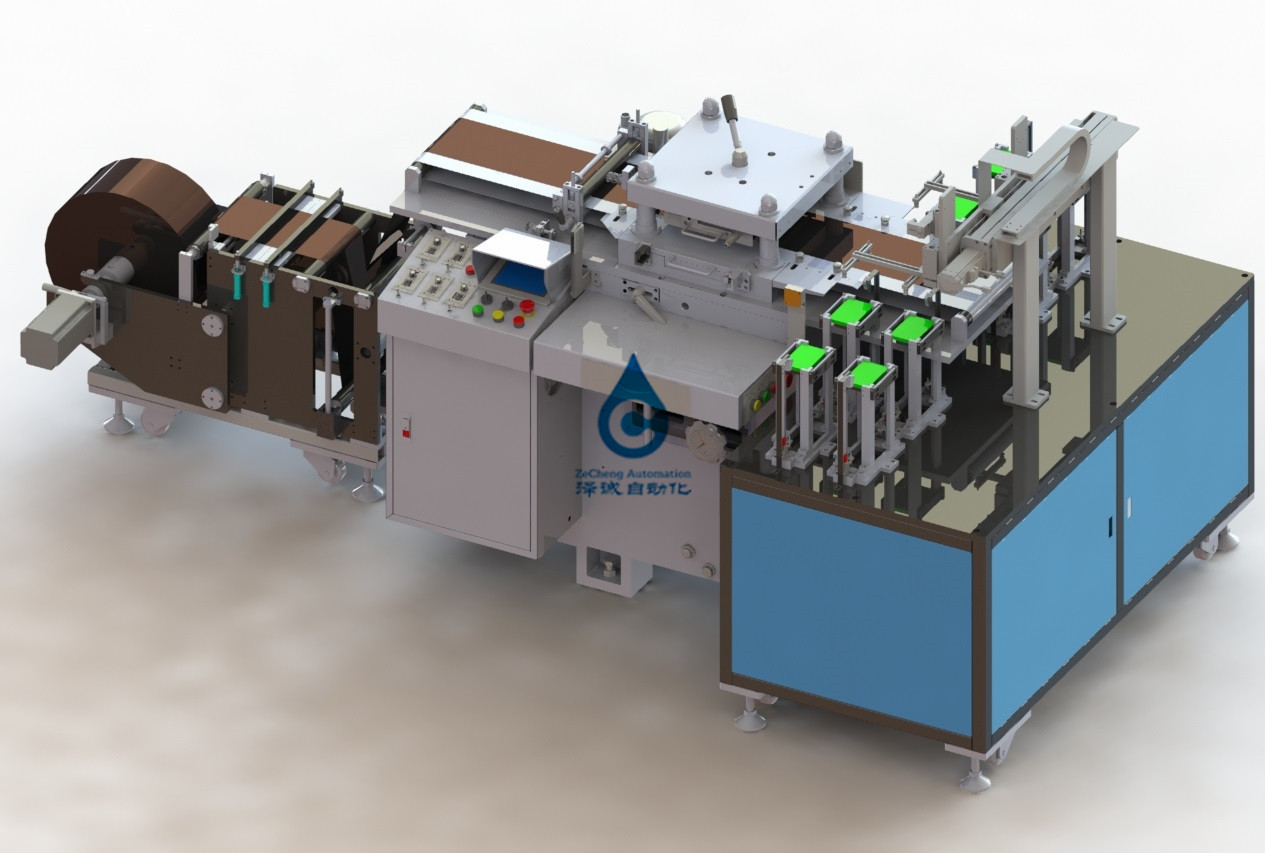

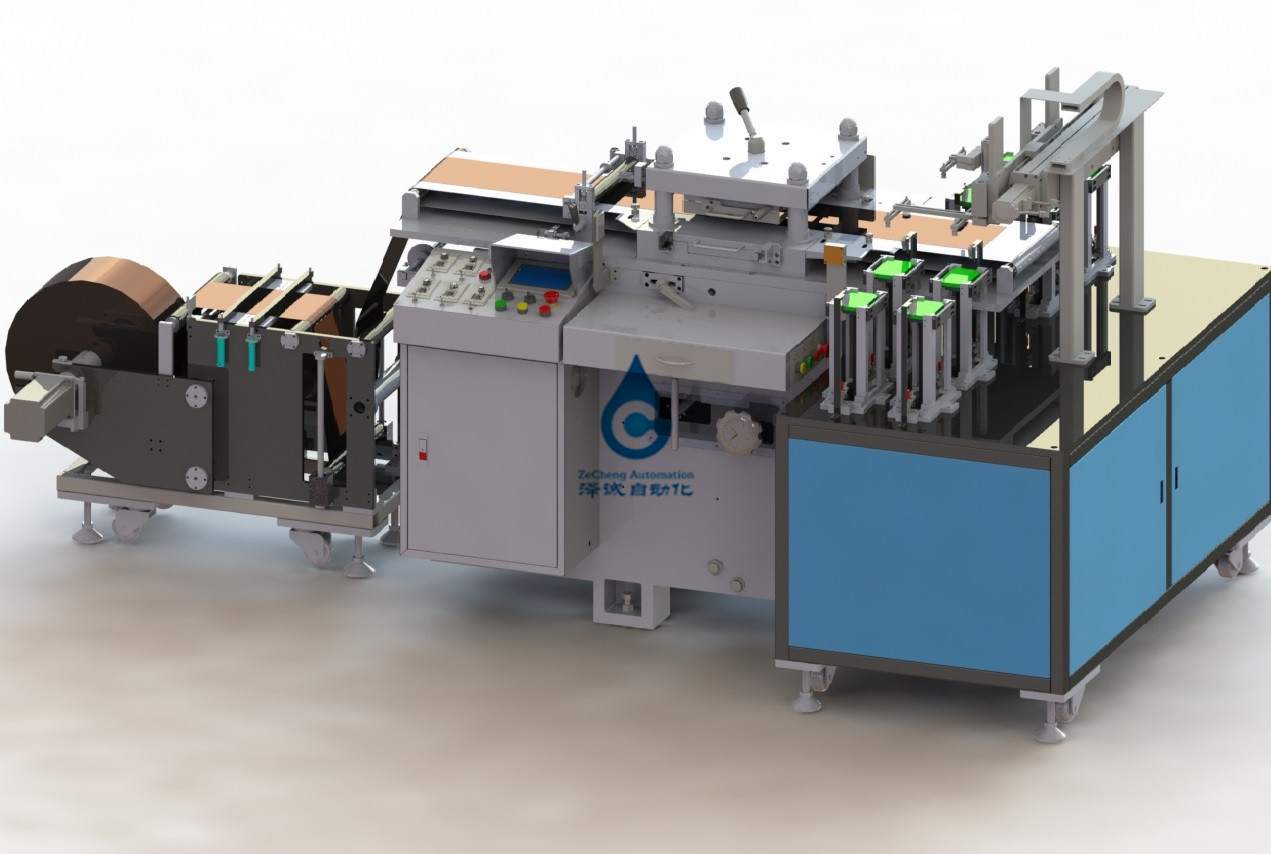

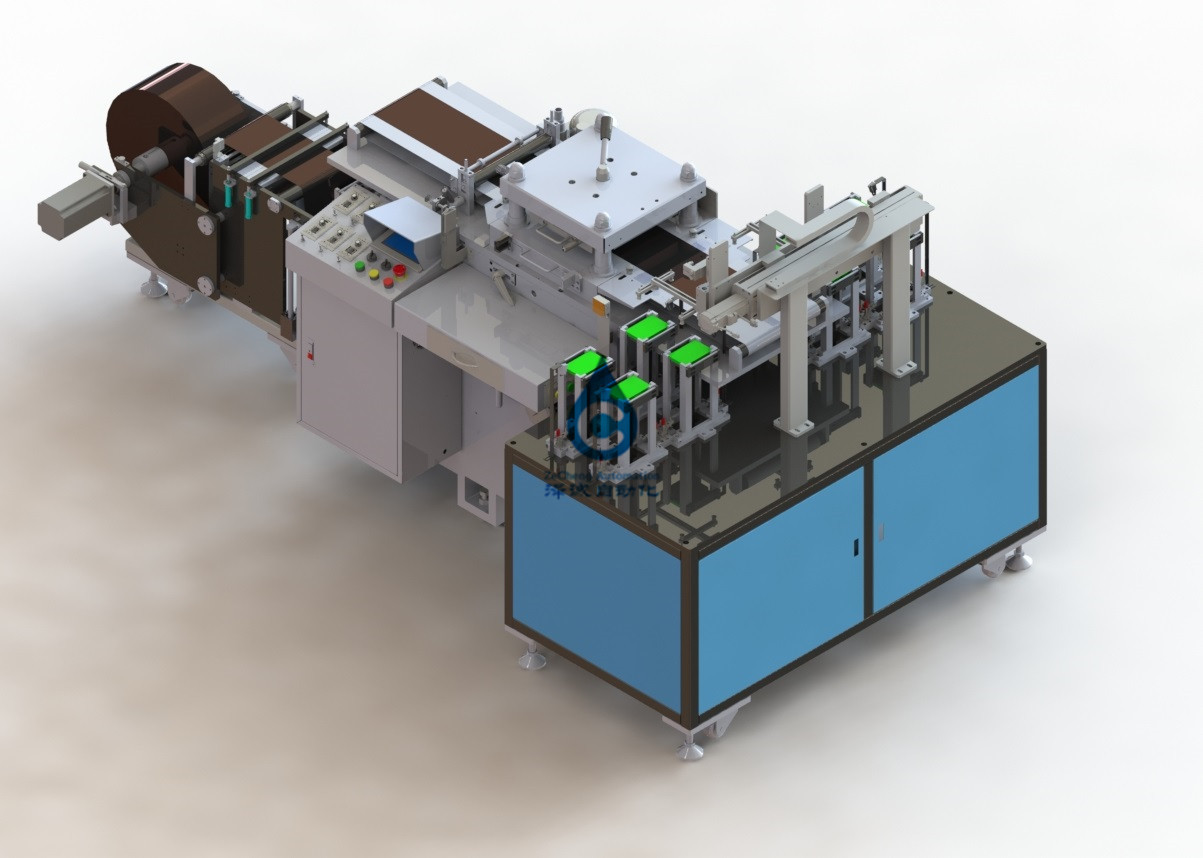

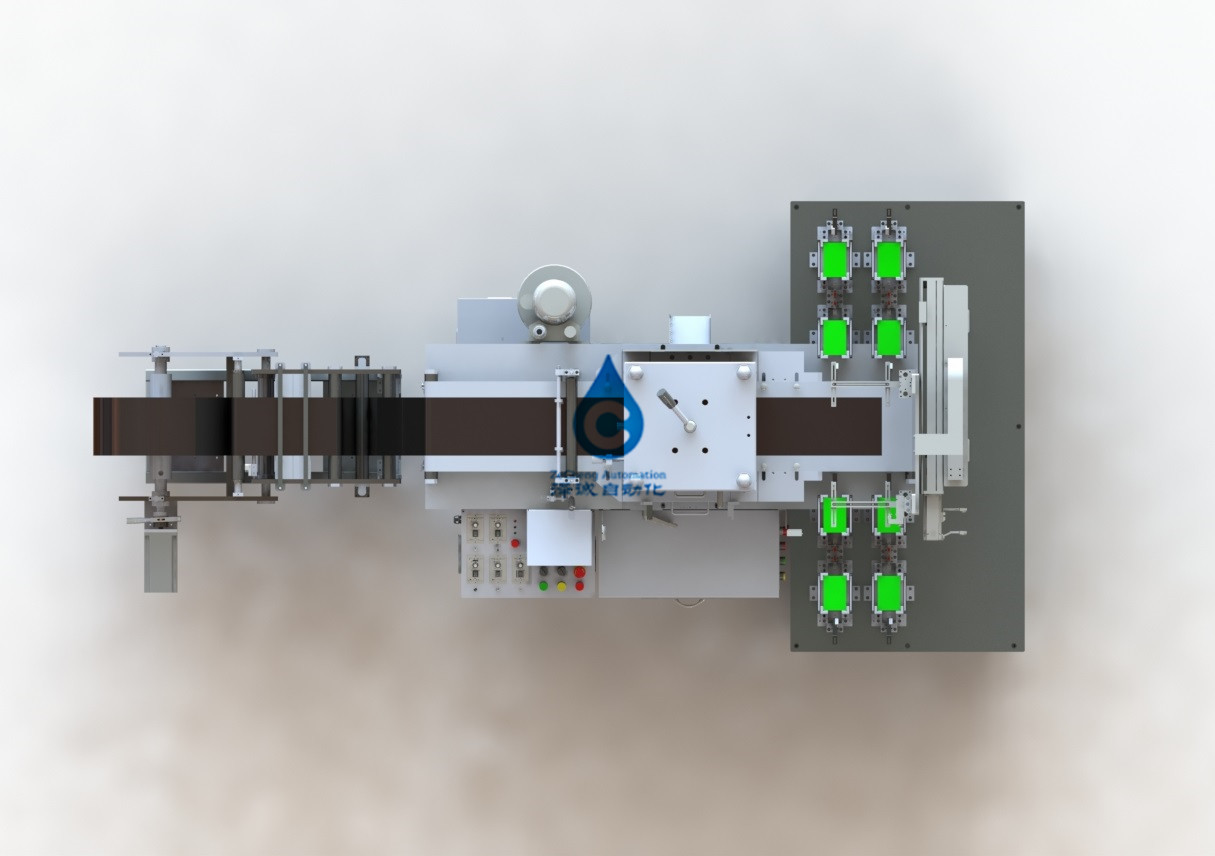

5. डिवाइस प्रोफ़ाइल देखें लिथियम आयन बैटरी असेंबली लाइन
6. मुख्य उपकरण घटक
6.1 पोल शीट पंचिंग मशीन की संरचना: यह मुख्य रूप से एक रिवाइंडिंग मशीन, एक फीडिंग डिवाइस, एक पंच प्रेस, एक रिवाइंडिंग मशीन और एक बेल्ट कन्वेयर से बना है।
6.2.अनकॉइलर की संरचना: इलेक्ट्रिक रेड्यूसर ड्राइव क्लीयरेंस फीडिंग द्वारा, बार-बार शुरू करने के लिए उपयुक्त।जब मशीन चालू होती है, तो रिवाइंडिंग मशीन स्वचालित रूप से सामग्री का निर्वहन करना शुरू कर देती है।जब पोल बैंड सेंसर की निचली सीमा तक गिर जाता है, तो रिवाइंडिंग मशीन डिस्चार्ज होना बंद कर देती है।जब पोल बैंड को सेंसर की डिटेक्शन रेंज से दूर खींच लिया जाता है, तो रिवाइंडिंग मशीन फिर से डिस्चार्ज होने लगती है।रिवाइंडिंग मशीन में विश्वसनीय ब्रेकिंग तंत्र है।अनइंडिंग मशीन पर पोल टेप कॉइल का इंस्टॉलेशन शाफ्ट व्यास 38 मिमी है।अनइंडिंग मशीन के शाफ्ट पर पोजिशनिंग डिवाइस के लिए पोल बेल्ट मटेरियल रील होती है, मटेरियल प्लेट में रेडियल पोजिशनिंग, ट्रांसमिशन पिन होता है।घुमावदार मशीन में सकारात्मक और रिवर्स फीडिंग का कार्य होता है।पोल को जमीन पर गिरने से रोकने के लिए अनकॉइलर में एक उपकरण होता है।अनइंडिंग डिवाइस के रेड्यूसर की स्थापना अक्षीय स्थिति फीडिंग डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है।अनइंडिंग डिवाइस में एक अलग इलेक्ट्रिकल ऑपरेटर होता है।
6.3.फीडर की संरचना: वायवीय खिला पद्धति को अपनाएं, खिला गति को समायोजित किया जा सकता है, और पंच गति मिलान के साथ।खिलाने की चौड़ाई 220 मिमी से कम नहीं होनी चाहिए।क्लैंपिंग सिलेंडर का उपयोग पोल बेल्ट को ऊपर और नीचे करने के लिए किया जाता है, और फीडिंग सिलेंडर का उपयोग फीडिंग को पुश करने के लिए किया जाता है।क्लैंपिंग सिलेंडर ध्रुवीय बेल्ट की सतह को नुकसान नहीं पहुंचाता है।खिला लंबाई 0-300 मिमी की सीमा के भीतर मनमाने ढंग से समायोजित किया जा सकता है, और समायोजित लंबाई संदर्भ संख्या द्वारा दिखाया गया है।फीडिंग मैकेनिज्म स्थिर है, फीडिंग गाइड मैकेनिज्म और एडजस्टेबल पोल बेल्ट लिमिट मैकेनिज्म के साथ, जो यह सुनिश्चित कर सकता है कि पोल बेल्ट की फीडिंग पोल बेल्ट के किनारे के विरूपण की स्थिति में सीधी हो, और सटीक ± से अधिक नहीं है 0.5 मिमी।पंच प्रेस के फीडिंग मैकेनिज्म और स्लाइडिंग ब्लॉक मूवमेंट के बीच अच्छा समन्वय है।खिला तंत्र में सही और विश्वसनीय सुरक्षा उपकरण है।फीडिंग मैकेनिज्म में पर्याप्त कठोरता होती है और तेज गति से चलने पर अत्यधिक कंपन उत्पन्न नहीं करना चाहिए।खिला तंत्र की ऊंचाई समायोज्य है, और पंच के साथ संबंध दृढ़ है।
6.4.पंच की संरचना: जिनफेंग मशीनरी उद्योग सह।, लिमिटेड, नाममात्र दबाव 80 टन द्वारा उत्पादित ओसीपी -80 ई पंच।
6.5.बेल्ट कन्वेयर की संरचना: पंच प्रेस के तहत बेल्ट कन्वेयर स्थापित किया गया है।बेल्ट इलेक्ट्रिक ड्राइव के साथ रिंग टाइप क्लिप टेप से बना है।बेल्ट कन्वेयर की लंबाई यह सुनिश्चित करेगी कि एक छोर पंच मशीन के ब्लैंकिंग होल से गिरने वाले पोल के टुकड़े से जुड़ा हो, और दूसरा छोर उपकरण की उपस्थिति के बारे में 500 मिमी के संपर्क में हो।कन्वेयर की स्थिति समायोजन की सुविधा के लिए बेल्ट कन्वेयर के नीचे चरखी स्थापित की जाती है।
6.6 रिवाइंडर की संरचना: रिवाइंडर विद्युत रूप से निकासी सामग्री एकत्र करने के लिए संचालित होता है, जो बार-बार शुरू करने के लिए उपयुक्त है।पंचिंग और शीयरिंग के बाद, जब स्क्रैप स्ट्रिप को ऊपरी सीमा तक बढ़ाया जाता है, तो अनकॉइलर सामग्री एकत्र करना बंद कर देता है।जब अपशिष्ट पट्टी निचली सीमा तक गिरती है, तो वाइन्डर सामग्री को उतार देता है।फीडर की गति सुनिश्चित करने के लिए स्क्रैप स्ट्रिप पर पर्याप्त तनाव सुनिश्चित करने के लिए फीडर के पास काउंटरवेट होना चाहिए।रिवाइंडिंग मशीन के बेकार टेप रील माउंटिंग शाफ्ट का व्यास 38 मिमी है।रिवाइंडर शाफ्ट एक बेकार रील ओरिएंटेशन डिवाइस के साथ प्रदान किया जाता है।पोल बैंड पोजीशन डिटेक्शन सेंसर की पोजीशन एडजस्टेबल है।फीडिंग डिवाइस के स्पीड रिड्यूसर की स्थापना अक्षीय स्थिति फीडिंग डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है।प्राप्त करने वाले उपकरण में एक स्वतंत्र विद्युत संचालन तंत्र होता है।
6.7.नियंत्रण प्रणाली: मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है।पीएलसी ओमरॉन का उपयोग करता है।पावर केबल की छत आंशिक रूप से छिद्रित है।अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को नीचे तार और पाइप किया जाता है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
