लिथियम आयन बैटरी पोल शीट पंचिंग मशीन पोल चिप पंचर उपकरण

लिथियम आयन बैटरी पोल शीट पंचिंग मशीन पोल चिप पंचर उपकरण

1. पोल शीट पंचिंग मशीन का संक्षिप्त विवरण

This equipment is suitable for pull-type pole belt punching processing. यह उपकरण पुल-टाइप पोल बेल्ट पंचिंग प्रोसेसिंग के लिए उपयुक्त है। There are two working modes: automatic and manual. दो काम करने के तरीके हैं: स्वचालित और मैनुअल। Automatic working mode of the basic workflow, rolling machine, rolls installed in polar zone through the conveying mechanism, conveying mechanism according to the length of the pole piece dimension clearance feeding, bring into the pack on the punch mould, the mould of the upper die is installed in the press slide block, block up and down motion on the drive mode will be located in the mould of extremely belt cutting into slices. बेसिक वर्कफ़्लो, रोलिंग मशीन, ऑटोमैटिक वर्किंग मोड इन पोलिंग ज़ोन, पोलिंग पीस ज़ोन डाइमेंशन क्लीयरेंस फीडिंग की लंबाई के अनुसार पोलर ज़ोन में स्थापित होता है, पंच मोल्ड पर पैक में लाते हैं, ऊपरी डाई के साँचे में प्रेस स्लाइड ब्लॉक में स्थापित किया गया है, ड्राइव मोड पर ब्लॉक अप और डाउन मोशन स्लाइस में बेहद बेल्ट काटने के मोल्ड में स्थित होगा। Through the blanking hole in the center of the die and punch table, the pole pieces are dropped into the belt conveyor under the punch. डाई और पंच तालिका के केंद्र में कंबल छेद के माध्यम से, पोल टुकड़े को पंच के तहत बेल्ट कन्वेयर में गिरा दिया जाता है। The belt conveyor transmits the pole pieces to the sorting station. बेल्ट कन्वेयर पोल के टुकड़ों को छँटाई स्टेशन तक पहुँचाता है। The finished pole strip is formed into incomplete porous strip waste, which is wound on the reaping machine and collected into coil. तैयार पोल पट्टी अधूरा छिद्रपूर्ण पट्टी कचरे में बनाई जाती है, जो कि रिपिंग मशीन पर घाव होती है और कुंडल में एकत्र होती है।

2. डिजाइन आवश्यकताओं

2.1. 2.1। The maximum width of pole band is 220mm. पोल बैंड की अधिकतम चौड़ाई 220 मिमी है।

2.2. 2.2। The maximum shear speed is no less than 80 times /min (when the length of the pole sheet is 75mm), and the shear speed is adjustable. अधिकतम कतरनी की गति 80 गुना / मिनट (जब पोल शीट की लंबाई 75 मिमी है) से कम नहीं है, और कतरनी की गति समायोज्य है।

2.3. 2.3। The maximum shear length is 300mm. अधिकतम कतरनी की लंबाई 300 मिमी है।

2.4. 2.4। The device has at least two working modes: point movement and automatic operation. डिवाइस में कम से कम दो कार्य मोड हैं: बिंदु आंदोलन और स्वचालित संचालन। Set up two - handed safety console. दो-हाथ सेफ्टी कंसोल सेट करें।

2.5. 2.5। The safety door protection device is provided on the front and back of the equipment workbench. सुरक्षा द्वार सुरक्षा उपकरण उपकरण कार्यक्षेत्र के सामने और पीछे प्रदान किया जाता है। Only when the safety doors on both sides are closed can the equipment operate in the automatic working mode. केवल तभी जब दोनों तरफ के सुरक्षा द्वार बंद होते हैं, उपकरण स्वचालित कार्य मोड में काम कर सकते हैं।

2.6. 2.6। The operation control panel of the equipment has such functions as power switch, monitoring data of the running status of the equipment and LCD display of fault indication. उपकरणों के संचालन नियंत्रण कक्ष में पावर स्विच, उपकरण की चल रही स्थिति की निगरानी डेटा और गलती संकेत के एलसीडी डिस्प्ले जैसे कार्य हैं।

2.7. 2.7। There are perfect lubrication devices in the sliding and rotating parts of the equipment such as guide rail and spindle. गाइड रेल और स्पिंडल जैसे उपकरण के फिसलने और घूमने वाले हिस्सों में सही स्नेहन उपकरण हैं। The equipment has the function of stroke, batch, maintenance count and so on. उपकरण में स्ट्रोक, बैच, रखरखाव की गिनती आदि का कार्य होता है। The equipment is equipped with the interface of distribution with the receiving, discharging machine, feeder and belt conveyor. उपकरण प्राप्त करने, निर्वहन मशीन, फीडर और बेल्ट कन्वेयर के साथ वितरण के इंटरफ़ेस से सुसज्जित है।

2.8 the rewinder is electrically driven to collect clearance, which is suitable for frequent starting. 2.8 रिवाइंडर विद्युत निकासी के लिए संचालित है, जो लगातार शुरू करने के लिए उपयुक्त है। Voltage 220V (380V),50Hz. वोल्टेज 220 वी (380 वी), 50 हर्ट्ज।

2.9. 2.9। After punching and shearing, when the pole strip wastes are stretched to the upper limit, the uncoiler stops collecting materials. छिद्रण और बाल काटना के बाद, जब पोल स्ट्रिप कचरे को ऊपरी सीमा तक बढ़ाया जाता है, तो अनकोइलर सामग्री एकत्र करना बंद कर देता है। When the waste strip falls to the lower limit, the winder unloads the material. जब अपशिष्ट पट्टी निचली सीमा तक गिरती है, तो वाइन्डर सामग्री को उतार देता है। The feeder must have a counterweight to ensure sufficient tension on the scrap strip to ensure the speed of the feeder. फीडर की गति सुनिश्चित करने के लिए फीडर के पास स्क्रैप स्ट्रिप पर पर्याप्त तनाव सुनिश्चित करने के लिए काउंटरवेट होना चाहिए। The diameter of the waste tape reel mounting shaft of the rewinding machine is 38mm. रिवाइंडिंग मशीन के अपशिष्ट टेप रील बढ़ते शाफ्ट का व्यास 38 मिमी है। The rewinder shaft is provided with a waste reel orientation device. रिवाइंडर शाफ्ट को एक अपशिष्ट रील ओरिएंटेशन डिवाइस के साथ प्रदान किया गया है। The position of the pole band position detection sensor is adjustable. पोल बैंड पोजिशन डिटेक्शन सेंसर की स्थिति समायोज्य है। The installation axial position of the speed reducer of the feeding device is parallel to the vertical axis of the feeding device. खिला डिवाइस की गति reducer की स्थापना अक्षीय स्थिति खिला डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है। The receiving device has an independent electrical operation mechanism. प्राप्त डिवाइस में एक स्वतंत्र विद्युत संचालन तंत्र है।

2.10. 2.10। Coordinate the work movement of each part of the production line of pole shears, and each part has the function of independent operation and debugging. पोल कैंची के उत्पादन लाइन के प्रत्येक भाग के कार्य आंदोलन को समन्वित करें, और प्रत्येक भाग में स्वतंत्र संचालन और डिबगिंग का कार्य है।

2.11. 2.11। The design, manufacture, installation and debugging of pole shears are in line with the relevant national and industrial specifications. पोल कैंची की डिजाइन, निर्माण, स्थापना और डिबगिंग प्रासंगिक राष्ट्रीय और औद्योगिक विशिष्टताओं के अनुरूप हैं।

2.12. 2.12। The manual working mode of pole plate puncher is used for equipment maintenance and debugging, new mold debugging and initial work. पोल प्लेट पंचर का मैनुअल वर्किंग मोड उपकरण रखरखाव और डिबगिंग, नए मोल्ड डिबगिंग और प्रारंभिक कार्य के लिए उपयोग किया जाता है। During the initial work, the manual drawing pole belt enters the feeding mechanism, and the manual guiding pole belt enters the punch mold. प्रारंभिक कार्य के दौरान, मैनुअल ड्राइंग पोल बेल्ट बेल्ट फीडिंग तंत्र में प्रवेश करती है, और मैनुअल गाइडिंग पोल बेल्ट पंच मोल्ड में प्रवेश करती है। After several times of point operation, the waste material is wrapped around the feeding machine shaft and can be transferred to the automatic working mode when the normal feeding tension is generated by the rewinding machine. बिंदु संचालन के कई बार के बाद, बेकार सामग्री को खिलाने वाली मशीन शाफ्ट के चारों ओर लपेटा जाता है और रिवाइंडिंग मशीन द्वारा सामान्य खिला तनाव उत्पन्न होने पर स्वचालित कार्य मोड में स्थानांतरित किया जा सकता है।

3. उपकरण के मुख्य भाग

4. उपकरण के तकनीकी पैरामीटर

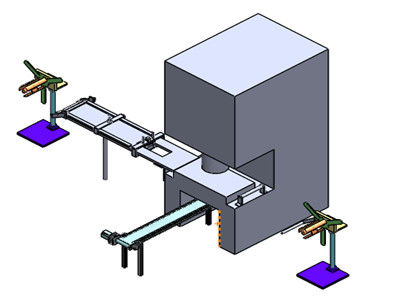

5. डिवाइस प्रोफ़ाइल दृश्य लिथियम आयन बैटरी असेंबली लाइन

6. मुख्य उपकरण घटक

6.1 पोल पोल पंचिंग मशीन की संरचना: यह मुख्य रूप से एक रिवाइंडिंग मशीन, एक फीडिंग डिवाइस, एक पंच प्रेस, एक रिवाइंडिंग मशीन और एक बेल्ट कन्वेयर से बना है।

6.2. 6.2। The composition of the uncoiler: by the electric reducer drive clearance feeding, suitable for frequent starting. Uncoiler की संरचना: इलेक्ट्रिक रेड्यूसर ड्राइव क्लीयरेंस फीडिंग द्वारा, अक्सर शुरू होने के लिए उपयुक्त। When the machine is turned on, the rewinding machine starts to automatically discharge materials. जब मशीन चालू होती है, तो रिवाइंडिंग मशीन स्वचालित रूप से सामग्री का निर्वहन करना शुरू कर देती है। When the pole band falls to the lower limit of the sensor, the rewinding machine stops discharging. जब पोल बैंड सेंसर की निचली सीमा तक गिर जाता है, तो रिवाइंडिंग मशीन डिस्चार्ज करना बंद कर देती है। When the pole band is pulled away from the detection range of the sensor, the rewinding machine starts discharging again. जब पोल बैंड को सेंसर की डिटेक्शन रेंज से दूर खींच लिया जाता है, तो रिवाइंडिंग मशीन फिर से डिस्चार्ज होने लगती है। The rewinding machine has reliable braking mechanism. रिवाइंडिंग मशीन में विश्वसनीय ब्रेकिंग मैकेनिज्म है। The installation shaft diameter of the pole tape coil on the unwinding machine is 38mm. अनइंडिंग मशीन पर पोल टेप कॉइल की स्थापना शाफ्ट व्यास 38 मिमी है। On the shaft of the unwinding machine, there is a pole belt material reel to the positioning device, the material plate has radial positioning, transmission pin. अनडिंडिंग मशीन के शाफ्ट पर, पोजिशनिंग डिवाइस के लिए एक पोल बेल्ट मटेरियल रील है, मटीरियल प्लेट में रेडियल पोजिशनिंग, ट्रांसमिशन पिन है। The winding machine has the function of positive and reverse feeding. घुमावदार मशीन में सकारात्मक और रिवर्स फीडिंग का कार्य होता है। The uncoiler has a device to prevent the pole from falling to the ground. Uncoiler में पोल ​​को जमीन पर गिरने से रोकने के लिए एक उपकरण है। The installation axial position of the reducer of unwinding device is parallel to the vertical axis of the feeding device. अनइंडिंग डिवाइस के रिड्यूसर की इंस्टॉलेशन अक्षीय स्थिति फीडिंग डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है। The unwinding device has a separate electrical operator. अनडिंडिंग डिवाइस में एक अलग इलेक्ट्रिकल ऑपरेटर होता है।

6.3. 6.3। Composition of feeder: adopt pneumatic feeding method, feeding speed can be adjusted, and with the punch speed match. फीडर की संरचना: न्यूमेटिक फीडिंग विधि अपनाएं, फीडिंग गति को समायोजित किया जा सकता है, और पंच गति मैच के साथ। The feeding width shall not be less than 220mm. खिलाने की चौड़ाई 220 मिमी से कम नहीं होगी। The clamping cylinder is used to clamp the pole belt up and down, and the feeding cylinder is used to push the feeding. क्लैंपिंग सिलेंडर का उपयोग पोल बेल्ट को ऊपर-नीचे करने के लिए किया जाता है, और फीडिंग सिलेंडर का उपयोग फीडिंग को पुश करने के लिए किया जाता है। The clamping cylinder does not damage the surface of the polar belt. क्लैंपिंग सिलेंडर ध्रुवीय बेल्ट की सतह को नुकसान नहीं पहुंचाता है। The feeding length can be adjusted arbitrarily within the range of 0-300mm, and the adjusted length is shown by reference number. खिला की लंबाई को 0-300 मिमी की सीमा के भीतर मनमाने ढंग से समायोजित किया जा सकता है, और समायोजित लंबाई को संदर्भ संख्या द्वारा दिखाया गया है। The feeding mechanism is stable, with feeding guide mechanism and adjustable pole belt limit mechanism, which can ensure the feeding of the pole belt is straight under the circumstance of the distortion of the edge of the pole belt, and the precision is no more than ±0.5mm. फीडिंग गाइड सिस्टम और एडजस्टेबल पोल बेल्ट लिमिट मेकेनिज्म के साथ फीडिंग मेकेनिज्म स्थिर है, जो पोल बेल्ट के किनारे के विरूपण की परिस्थिति में सीधे पोल बेल्ट की फीडिंग सुनिश्चित कर सकता है, और परिशुद्धता ± से अधिक नहीं है 0.5mm। There is good coordination between the feeding mechanism and the sliding block movement of the punch press. खिला तंत्र और पंच प्रेस के स्लाइडिंग ब्लॉक आंदोलन के बीच अच्छा समन्वय है। The feeding mechanism has perfect and reliable safety device. खिला तंत्र में सही और विश्वसनीय सुरक्षा उपकरण है। The feeding mechanism has enough rigidity and should not produce excessive vibration when running at high speed. खिला तंत्र में पर्याप्त कठोरता है और उच्च गति पर चलने पर अत्यधिक कंपन का उत्पादन नहीं करना चाहिए। The height of the feeding mechanism is adjustable, and the connection with the punch is firm. खिला तंत्र की ऊंचाई समायोज्य है, और पंच के साथ संबंध दृढ़ है।

6.4. 6.4। Composition of punch: ocp-80e punch produced by jinfeng machinery industry co., LTD., nominal pressure 80 tons. पंच की संरचना: जिनफेंग मशीनरी उद्योग सह द्वारा उत्पादित ऑस्प -80 ई पंच।, लि।, नाममात्र दबाव 80 टन।

6.5. 6.5। Composition of belt conveyor: the belt conveyor is installed under the punch press. बेल्ट कन्वेयर की संरचना: बेल्ट कन्वेयर पंच प्रेस के तहत स्थापित किया गया है। The belt is made of ring type clip tape with electric drive. बेल्ट इलेक्ट्रिक ड्राइव के साथ रिंग टाइप क्लिप टेप से बना है। The length of the belt conveyor shall ensure that one end can be connected to the pole piece falling from the blanking hole of the punch machine, and the other end is exposed to the equipment appearance about 500mm. बेल्ट कन्वेक्टर की लंबाई यह सुनिश्चित करेगी कि एक छोर को पंच मशीन के कोलिंग छेद से गिरने वाले पोल के टुकड़े से जोड़ा जा सकता है, और दूसरा छोर लगभग 500 मिमी के उपकरण की उपस्थिति के संपर्क में है। Pulley is installed at the bottom of the belt conveyor to facilitate the position adjustment of the conveyor. कन्वेयर के स्थिति समायोजन की सुविधा के लिए बेल्ट कन्वेयर के निचले भाग में पुली स्थापित है।

6.6 composition of rewinder: the rewinder is electrically driven to collect clearance material, which is suitable for frequent starting. 6.6 की संरचना रविन्दर की है: रविन्दर को विद्युत रूप से निकासी सामग्री एकत्र करने के लिए प्रेरित किया जाता है, जो कि बार-बार शुरू होने के लिए उपयुक्त है। After punching and shearing, the uncoiler stops collecting materials when the scrap strip is stretched to the upper limit. छिद्रण और बाल काटना के बाद, अनकॉइलर सामग्री इकट्ठा करना बंद कर देता है जब स्क्रैप पट्टी ऊपरी सीमा तक खिंच जाती है। When the waste strip falls to the lower limit, the winder unloads the material. जब अपशिष्ट पट्टी निचली सीमा तक गिरती है, तो वाइन्डर सामग्री को उतार देता है। The feeder must have a counterweight to ensure sufficient tension on the scrap strip to ensure the speed of the feeder. फीडर की गति सुनिश्चित करने के लिए फीडर के पास स्क्रैप स्ट्रिप पर पर्याप्त तनाव सुनिश्चित करने के लिए काउंटरवेट होना चाहिए। The diameter of the waste tape reel mounting shaft of the rewinding machine is 38mm. रिवाइंडिंग मशीन के अपशिष्ट टेप रील बढ़ते शाफ्ट का व्यास 38 मिमी है। The rewinder shaft is provided with a waste reel orientation device. रिवाइंडर शाफ्ट को एक अपशिष्ट रील ओरिएंटेशन डिवाइस के साथ प्रदान किया गया है। The position of the pole band position detection sensor is adjustable. पोल बैंड पोजिशन डिटेक्शन सेंसर की स्थिति समायोज्य है। The installation axial position of the speed reducer of the feeding device is parallel to the vertical axis of the feeding device. खिला डिवाइस की गति reducer की स्थापना अक्षीय स्थिति खिला डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है। The receiving device has an independent electrical operation mechanism. प्राप्त डिवाइस में एक स्वतंत्र विद्युत संचालन तंत्र है।

6.7. 6.7। Control system: the machine is equipped with independent electrical board, leakage switch, dc stability power supply and other power circuit components, control PLC, relay, motor control device, etc. And external connection, using connectors and terminal table. नियंत्रण प्रणाली: मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन से कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है। PLC USES OMRON. पीएलसी का उपयोग करता है। The ceiling of the power cable is partially perforated. पावर केबल की छत आंशिक रूप से छिद्रित है। Cables and air ducts between other equipment are wired and piped below. अन्य उपकरणों के बीच केबल और हवा नलिकाएं वायर्ड और नीचे पाइप की जाती हैं।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
