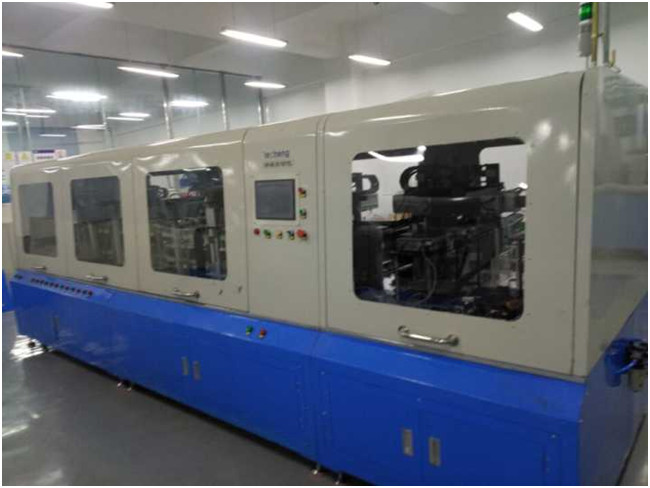

स्थिर ऑपरेशन लिथियम आयन बैटरी असेंबली लाइन पोल वजनी विभाजक
| लंबाई (मिमी) | चौड़ाई (मिमी) | मोटाई (मिमी) | वजन (छ) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1.2. 1.2। The overall production beat of the automatic detection plane is: 3s/ tablet; स्वचालित पता लगाने के विमान का समग्र उत्पादन हरा है: 3 एस / टैबलेट; 20 PPM 20 पीपीएम
1.3 विशेष स्वचालित पहचान विमान में उच्च उत्पादन क्षमता, स्थिर संचालन, विश्वसनीयता, सरल और सुविधाजनक रखरखाव की विशेषताएं हैं, और 24 घंटे निरंतर उत्पादन के लिए पार्टी की आवश्यकताओं को पूरा कर सकती है, इसकी व्यापक उत्पादन क्षमता %90% या plane के साथ 21.6 घंटे / दिन;
1.4 उपकरण विभिन्न विनिर्देशों के उत्पादों के उत्पादन के लिए अनुकूल हो सकते हैं, और उपकरण के उत्पादन के दौरान उत्पाद मॉडल को बदलने के लिए आवश्यक समय 15 मिनट से अधिक नहीं होना चाहिए;
1.5 the incoming materials of the positive and negative battery plates are of magazine type. 1.5 सकारात्मक और नकारात्मक बैटरी प्लेटों की आने वाली सामग्री पत्रिका प्रकार की हैं। When the battery plates are detected to be used up, the spare material box is automatically switched to continue working. जब बैटरी प्लेटों का उपयोग करने के लिए पता लगाया जाता है, तो काम जारी रखने के लिए अतिरिक्त सामग्री बॉक्स स्वचालित रूप से स्विच किया जाता है।
2. तकनीकी प्रस्ताव
In this scheme, the battery pole is transported by belt. इस योजना में, बैटरी पोल को बेल्ट द्वारा ले जाया जाता है। There is an equal grid on the belt conveyor line, and each pole is transported by belt in a fixed grid. बेल्ट कन्वेयर लाइन पर एक समान ग्रिड है, और प्रत्येक पोल को एक निश्चित ग्रिड में बेल्ट द्वारा ले जाया जाता है। The charging method of battery pole sheet is magazine and two-position manipulator. बैटरी पोल शीट की चार्जिंग विधि पत्रिका और दो-स्थिति मैनिपुलेटर है। The qualified products are automatically classified according to different weighing methods and loaded into different qualified product magazines. योग्य उत्पादों को अलग-अलग वजन विधियों के अनुसार स्वचालित रूप से वर्गीकृत किया जाता है और विभिन्न योग्य उत्पाद पत्रिकाओं में लोड किया जाता है। The unqualified products are directly discharged into the waste material box along with the belt conveyor line. अयोग्य उत्पादों को सीधे बेल्ट कन्वेक्टर लाइन के साथ अपशिष्ट पदार्थ के डिब्बे में डाला जाता है।
कन्वेयर लाइन के रसद दिशा में 6 स्वतंत्र कार्य स्टेशन हैं, जिनका उपयोग निम्नलिखित कार्यों को महसूस करने के लिए किया जाता है:
बैटरी पोल शीट का 2.1 स्वचालित चार्जिंग स्टेशन
इसका उपयोग बैटरी पोल शीट के स्वचालित फीडिंग को महसूस करने के लिए किया जाता है, जो लोडिंग पत्रिका के फीडिंग तंत्र और दो-स्थिति रैखिक फीडिंग मैनिपुलेटर से बना होता है।
2.1.1 लोडिंग पत्रिका के खिला तंत्र
The feeding system adopts the method of magazine feeding, and there are two magazines feeding. खिला प्रणाली पत्रिका को खिलाने की विधि को अपनाती है, और दो पत्रिकाओं को खिलाती है। During the work, the magazine filled with pole pieces is manually loaded into the positioning slot of the feeding mechanism, the detection sensor detects the magazine in place, the manipulator begins to pick up the material, the detection sensor detects the empty magazine in place, and the system sends an alarm signal to inform the operator to replace the magazine. काम के दौरान, पोल के टुकड़ों से भरी हुई पत्रिका को मैन्युअल रूप से फीडिंग तंत्र के पोजिशनिंग स्लॉट में लोड किया जाता है, डिटेक्शन सेंसर मैगज़ीन का पता लगाता है, मैनिप्युलेटर सामग्री लेने लगता है, डिटेक्शन सेंसर जगह में खाली मैगज़ीन का पता लगाता है, और सिस्टम पत्रिका को बदलने के लिए ऑपरेटर को सूचित करने के लिए एक अलार्म सिग्नल भेजता है।
2.1.3. 2.1.3। Two-position linear feeding manipulator दो-स्थिति रैखिक खिला जोड़तोड़
Grasping adopts vacuum suction method; लोशन वैक्यूम सक्शन विधि को अपनाता है; The cylinder pushes the vacuum adsorption manipulator to move in a straight line on the guide rail. सिलेंडर गाइड रेल पर एक सीधी रेखा में स्थानांतरित करने के लिए वैक्यूम सोखना जोड़तोड़ को धक्का देता है। Implement two positions to grab the pole piece. पोल के टुकड़े को हथियाने के लिए दो पदों को लागू करें। In order to avoid the situation of continuous lamination during vacuum drawing, a deionizing fan is set at the feeding position to eliminate the continuous lamination during drawing by blowing off the ionic wind. वैक्यूम ड्राइंग के दौरान निरंतर फाड़ना की स्थिति से बचने के लिए, आयनिक पवन को उड़ाकर ड्राइंग के दौरान निरंतर फाड़ना को खत्म करने के लिए एक विआयनीकरण प्रशंसक को खिलाने की स्थिति पर सेट किया जाता है।
2.2. 2.2। Automatic weighing station of battery electrode बैटरी इलेक्ट्रोड का स्वचालित वजन स्टेशन
This station is used to realize the automatic weighing of the battery pole pieces. इस स्टेशन का उपयोग बैटरी के खंभे के टुकड़ों के स्वचालित वजन का एहसास करने के लिए किया जाता है। Due to the slow weighing speed of the pole pieces, in order to ensure the balance of the production beats of the equipment, this special detection machine is equipped with two weighing stations, and at the same time, the two pole pieces are weighed. पोल के टुकड़ों की धीमी वजन की गति के कारण, उपकरण के उत्पादन बीट्स के संतुलन को सुनिश्चित करने के लिए, यह विशेष पहचान मशीन दो वजन वाले स्टेशनों से सुसज्जित है, और एक ही समय में, दो पोल के टुकड़ों का वजन किया जाता है।
This station is composed of a two - position straight - line feeding manipulator and an automatic weighing instrument. यह स्टेशन एक दो पोजीशन से बना है - लाइन फीडिंग मैनिप्युलेटर और एक ऑटोमैटिक वेटिंग इंस्ट्रूमेंट। When the electrode is delivered in place, the vacuum suction mechanism drops to suck up the electrode, and the electrode is put into the weighing tray of the automatic weighing device, which will weigh the battery electrode and judge whether the electrode is qualified according to the set weight standard. जब इलेक्ट्रोड को जगह पर पहुंचाया जाता है, तो इलेक्ट्रोड को चूसने के लिए वैक्यूम सक्शन तंत्र गिरता है, और इलेक्ट्रोड को स्वचालित वजन डिवाइस के वजन ट्रे में डाल दिया जाता है, जो बैटरी इलेक्ट्रोड का वजन करेगा और जज करेगा कि इलेक्ट्रोड के अनुसार योग्य है या नहीं। वजन मानक निर्धारित करें।
वजन साधन की माप सटीकता है: 0.01g, और वास्तविक वजन सटीकता 0.1g है।
2.3 पोल स्लाइस का वर्गीकरण भंडारण स्टेशन
The poles are classified into 6 blocks,4 blocks of qualified products, 1 block of overweight, 1 block of ultra-light: accuracy range of 1g per block. ध्रुवों को 6 ब्लॉक, योग्य उत्पादों के 4 ब्लॉक, अधिक वजन के 1 ब्लॉक, अल्ट्रा-लाइट के 1 ब्लॉक में वर्गीकृत किया गया है: 1g प्रति ब्लॉक की सटीकता रेंज। Customers can be set according to their needs. ग्राहकों को उनकी जरूरतों के अनुसार सेट किया जा सकता है।
2.3.1 पोल स्लाइस का भंडारण
पोल के टुकड़े का भंडारण पत्रिका प्रकार के भंडारण तंत्र को अपनाता है, जिसमें दो स्थान होते हैं।
जब पोल टुकड़ा को स्टेशन पर पहुंचाया जाता है, तो दो-स्थिति रैखिक जोड़तोड़ उतरता है और पोल के टुकड़े को संबंधित ध्रुव के टुकड़े के भंडारण पत्रिका में ले जाता है।
2.4 बेल्ट कन्वेयर लाइन
The belt conveyor line is used to realize the stepping transmission of the battery pole sheet, which is composed of motor, reducer, electromagnetic clutch and frequency converter. बेल्ट कन्वेक्टर लाइन का उपयोग बैटरी पोल शीट के स्टेपिंग ट्रांसमिशन को महसूस करने के लिए किया जाता है, जो मोटर, रिड्यूसर, इलेक्ट्रोमैग्नेटिक क्लच और फ्रीक्वेंसी कन्वर्टर से बना होता है। When the battery pole sheet is transported to the corresponding position along with the transmission line, different functions are realized by the corresponding station. जब बैटरी पोल शीट को ट्रांसमिशन लाइन के साथ संबंधित स्थिति में पहुंचाया जाता है, तो संबंधित स्टेशन द्वारा विभिन्न कार्यों का एहसास होता है।
3. उपयोग किए जाने वाले मुख्य उपकरणों का विवरण
3.1. 3.1। Feeding mechanism: 2 sets, consisting of a pole-loading magazine and a detection sensor, etc., with pneumatic components from Japan SMC company, detection sensors from SUNXI or OMRON company, and the rest designed and produced by zecheng company. खिला तंत्र: 2 सेट, एक पोल-लोडिंग पत्रिका और एक डिटेक्शन सेंसर, जापान एसएमसी कंपनी से वायवीय घटकों के साथ, SUNXI या OMRON कंपनी से सेंसर का पता लगाने और बाकी zecheng कंपनी द्वारा डिजाइन और उत्पादन से मिलकर।
3.2 दो-स्थिति रैखिक खिला जोड़तोड़: 8 सेट, रैखिक गति डिवाइस, अप और डाउन मोशन मैकेनिज्म, वैक्यूम सक्शन डिवाइस, डियोनाइजिंग फैन, डिटेक्शन सेंसर, इत्यादि, वायवीय घटकों का उपयोग जापानी एसएमसी उत्पादों, सेंसरी या ओएमएक्स उत्पादों का उपयोग करके पता लगाने वाले सेंसर से बना। बाकी zecheng कंपनी के डिजाइन और उत्पादन द्वारा।
3.6. 3.6। Automatic weighing instrument: 2 sets with electronic weighing accuracy of 0.01g and detection accuracy of 0.1g. स्वचालित वजन साधन: 0.01 जी की इलेक्ट्रॉनिक वजन सटीकता और 0.1 जी की पहचान सटीकता के साथ 2 सेट।
3.7 सामग्री प्राप्त करने वाला उपकरण: 8 सेट, जो क्रमशः ध्रुवों के संबंधित भार को संग्रहीत करते हैं, सामग्री भंडारण पत्रिका, वायवीय सामग्री धक्का तंत्र और डिटेक्शन सेंसर आदि से बने होते हैं। वायवीय घटक जापान एसएमसी कंपनी के उत्पाद हैं, डिटेक्शन सेंसर है SUNXI या OMRON कंपनी के उत्पाद, और बाकी को zeshengcompany द्वारा डिज़ाइन और निर्मित किया गया है।
3.8 बेल्ट कन्वेयर लाइन: 1 सेट, जिसमें मोटर, रेड्यूसर, फ्रीक्वेंसी कन्वर्टर, कन्वेयर बेल्ट, टेंशन मैकेनिज्म, एल्युमीनियम प्रोफाइल आदि शामिल हैं। मोटर, रिड्यूसर जापान ओरिएंटल कंपनी के उत्पादों को अपनाता है, कन्वेयर बेल्ट हैमसेट कंपनी के उत्पादों को अपनाता है। स्विटज़रलैंड, बाकी को ज़ीचेंग कंपनी द्वारा डिज़ाइन और निर्मित किया गया है।
3.9 इलेक्ट्रिकल कंट्रोल सिस्टम: इलेक्ट्रिकल कंट्रोल सिस्टम: 1 सेट, जिसमें पीएलसी, टच स्क्रीन, इलेक्ट्रिक कंट्रोल कैबिनेट और लो-वोल्टेज इलेक्ट्रिकल कलपुर्जे, पीएलसी, आदि शामिल हैं, जापान के omron उत्पादों को अपनाने के लिए, टच स्क्रीन कुनलुन जीभताई को गोद लेती है।
4. प्रणाली की विश्वसनीयता
4.1 योजना को डिजाइन करते समय, सिस्टम की विश्वसनीयता को मुख्य रूप से माना जाता है: विरोधी हस्तक्षेप, सिस्टम अलार्म, सुरक्षा सुरक्षा और सिस्टम संरक्षण, आदि;
4.2 जहाँ तक संभव हो, विश्वसनीय घटकों का चयन करें: वायवीय घटकों के लिए एसएमसी, मोटर के लिए यमन्शे, सेंसर के लिए ओमरॉन, पीएलसी के लिए ओमरॉन या मित्सुबिशी;
सिस्टम को सही और विश्वसनीय बनाने के लिए 4.3 सख्त डिजाइन, असेंबली और डिबगिंग प्रक्रिया;
5. अन्य आवश्यकताओं
5.1 बिजली की आपूर्ति: 3-चरण 380 वी, 60 हर्ट्ज, चौथे चरण का मैदान;
5.2 संपीड़ित हवा: 0.5mpa, वायु दबाव में उतार-चढ़ाव। 10%।
5.3 उपकरण के समग्र आयाम: 3000 * 1000 * 1800 (लंबाई * चौड़ाई * ऊंचाई)
सहयोग की प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
