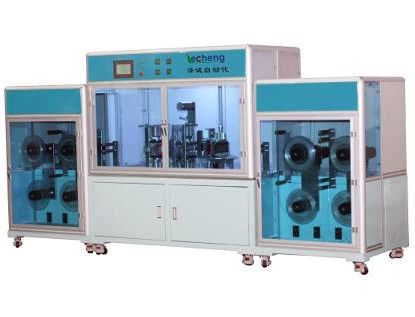

उच्च क्षमता लिथियम आयन बैटरी विधानसभा लाइन ध्रुव कान बनाने की मशीन
उपकरण का उपयोग लचीला पैकेजिंग बैटरी ध्रुवीय कान बनाने के लिए किया जा सकता है, मुख्यतः निम्नलिखित प्रक्रियाओं सहित:
Unwinding - समर्पण - प्रीहेटिंग - रबर (ऊपरी और निचली दो परतें) - गर्म दबाने - रबर काटने - माध्यमिक गर्म दबाने - ड्राइविंग - काटने (- प्लेट काटना) - घुमावदार - (संग्रह बॉक्स में प्लेट उत्पादों)।
उत्पाद की विशेषताएँ:
1.1 the machine is driven by stepping motor and controlled by man-machine interface. 1.1 मशीन को मोटर चालित और मैन-मशीन इंटरफेस द्वारा नियंत्रित किया जाता है। It is easy to operate and only needs one person. इसे संचालित करना आसान है और केवल एक व्यक्ति की आवश्यकता है।
1.2 उच्च दक्षता, अधिकतम दैनिक उत्पादन 10-15 (2 मिमी) मिलियन टुकड़े;
1.3 उत्पादों की एक विस्तृत श्रृंखला के लिए लागू, विभिन्न लंबाई समायोज्य, चौड़ाई समायोजन केवल गाइड रोलर और खिला प्लेट को बदलने की जरूरत है।
1.4 डिवाइस पूरी तरह कार्यात्मक है, प्लेट प्रकार पोल कान पर लागू होता है, डिस्क प्रकार पोल कान, पीईटी फिल्म को लपेटा जा सकता है, अलगाव पेपर के साथ बंद किया जा सकता है।
2. आने वाली सामग्री के विनिर्देशों
| डब्ल्यू | एच | कुंडल आने वाली सामग्री का भीतरी व्यास | कुंडल आने वाली सामग्री का व्यास | |
| इकाइयों: मिमी | ||||
| ध्रुवीय कान (एल्यूमीनियम टेप, निकल टेप) | 1.5-30 | 0.05-0.2 | 100 | मैक्स: 400 |
| बहुत कान का गोंद | 3-10 | 0.03-0.12 | 3 "(76) | मैक्स: 300 |
3. तकनीकी पैरामीटर
|
मशीन विनिर्देशों परियोजना |
पैरामीटर | ध्यान दें | |
| 1 | पोल कान की चौड़ाई की पूरी पंक्ति | 100-130 मिमी |
ग्राहक लेजर निकल चौड़ाई के अनुसार
|
| 2 | पट्टे की चौड़ाई | 3-6mm | |
| 3 | चिपकने वाली मात्रा | अनुच्छेद 10 से 30 | ध्रुवीय कान की चौड़ाई के आधार पर |
| 4 | क्षमता | 10-150000 (2 मिमी) |
चौड़ाई और गर्म दबाव समय (20 घंटे) के अनुसार
|
| 5 | प्लेट काटने की सटीकता | 0.5 मिमी से कम है | |
| 6 | काटने और सटीक | से कम 0.3 मि.मी. | |
| 7 | संयोग की सटीकता | से कम 0.1 मि.मी. | |
| 8 | रास्ता प्राप्त करना | कट या रील | |
| 9 | गर्म दबाने वाला तापमान | 20-200 ℃ समायोज्य है | |
| 10 | तापमान नियंत्रण सटीकता | + / - 1 ℃ | |
| 1 1 | उपकरण का आकार (मिमी) | 3500 * 1200 * 1700 | |
| 12 | उपकरण की शक्ति | 4KW | |
| 13 | पीईटी फिल्म की चौड़ाई | 100-130mm | ऐच्छिक |
| 14 | कागज बंद करना | 4-10mm | ऐच्छिक |
4. संरचनात्मक कार्य
उपकरण में निम्नलिखित सिस्टम शामिल हैं:
4.1 unwinding system: the ac motor rotates, and the reel drives the feeding plate to rotate in reverse to maintain the coil tension. 4.1 अनिच्छुक प्रणाली: एसी मोटर घूमता है, और कॉइल तनाव को बनाए रखने के लिए रील फीडिंग प्लेट को उल्टा घुमाता है। 4.2 transition roller system: adopt precision low-friction bearing, hard oxidized aluminum alloy transition roller, the transition roller before the first hot pressing adopts brass material, replace the transition roller according to different specifications of aluminum belt and nickel belt. 4.2 संक्रमण रोलर प्रणाली: सटीक कम घर्षण असर, हार्ड ऑक्सीकरण एल्यूमीनियम मिश्र धातु संक्रमण रोलर, पहले गर्म दबाने पीतल सामग्री को गोद लेने से पहले संक्रमण रोलर को अपनाने, एल्यूमीनियम बेल्ट और निकल बेल्ट के विभिन्न विनिर्देशों के अनुसार संक्रमण रोलर को बदलें।
4.3 प्राथमिक ताप दबाव प्रणाली: omron परिशुद्धता तापमान नियंत्रक हीटिंग प्लेट के तापमान को नियंत्रित करने के लिए उपयोग किया जाता है, और सिलेंडर ध्रुवीय कान गोंद को गर्म करने के लिए ऊपरी और निचले दबाव वाली प्लेटों को चलाता है।
4.4 पोल लैग चिपकने वाला फीडिंग सिस्टम: एक सटीक स्टेपिंग मोटर द्वारा संचालित, पोल लैग चिपकने वाला फीडिंग बॉल स्क्रू द्वारा संचालित होता है।
4.5 सेकेंडरी थर्मल प्रेसिंग सिस्टम: हीटिंग प्लेट के तापमान को नियंत्रित करने के लिए omron परिशुद्धता तापमान नियंत्रक का उपयोग किया जाता है, और सिलेंडर ध्रुवीय कान के गोंद को गर्म करने के लिए ऊपरी और निचले दबाव वाली प्लेटों को चलाता है।
4.6 ड्राइव सिस्टम: सटीक स्टेपिंग मोटर द्वारा संचालित, रबर बैंड थर्मल बॉन्डिंग के बाद पोल कान की लंबाई को चलाने के लिए घूमता है।
4.7 cutting system: the fixed-length cutting cylinder drives the cutting knife to cut off the pole ear, and the cutting knife has a long life. 4.7 कटिंग सिस्टम: निश्चित लंबाई के कटिंग सिलेंडर से पोल के कान को काटने के लिए काटने वाले चाकू को चलाया जाता है, और काटने वाले चाकू की लंबी आयु होती है। Repeatable grinding. बार-बार पीसने की क्रिया।
4.8 कटिंग सिस्टम: पोल ईयर ग्लू को काटने के लिए एक रोटरी ब्लेड का उपयोग किया जाता है, और रोलर पोल कान को आगे बढ़ाता है।
4.8 चार्जिंग सिस्टम: एसी मोटर घूमता है, और एल्यूमीनियम मिश्र धातु फीडिंग रील कॉइल तनाव को बनाए रखने के लिए फीडिंग प्लेट को रिवर्स में घुमाता है।
4.9 frame system: square welding structure, firm and reliable, surface baking paint, color customized according to customer needs. 4.9 फ्रेम प्रणाली: वर्ग वेल्डिंग संरचना, फर्म और विश्वसनीय, सतह पाक पेंट, ग्राहक की जरूरतों के अनुसार अनुकूलित रंग। The substrate is made of 25mm thick steel plate and its surface is electroplated. सब्सट्रेट 25 मिमी मोटी स्टील प्लेट से बना है और इसकी सतह इलेक्ट्रोप्लेटेड है।
4.10 नियंत्रण प्रणाली: omron PLC नियंत्रण, स्वचालन की उच्च डिग्री।
4.112 ऑपरेटिंग सिस्टम: कुनलुन जीभई टच स्क्रीन को अपनाना, इंटरफ़ेस स्पष्ट, सहज और सुंदर है, और डेटा सेट किया जा सकता है।
4.123 सिस्टम कॉन्फ़िगरेशन:
| क्रम संख्या | का नाम | उत्पत्ति का स्थान |
| 1 | नियंत्रक | OMRON |
| 2 | मैं / हे विस्तार | OMRON |
| 3 | संचार मॉड्यूल | OMRON |
| 4 | टच स्क्रीन | कुनलुन पास ती |
| 5 | थर्मोस्टेट | OMRON |
| 6 | I / F रूपांतरण मॉड्यूल | रैयत साइबर |
| 7 | वायवीय घटक | CHELIC 及 सीकेडी |
| 8 | लिनियर गाइड | HIWIN |
| 9 | गोल पेंच | HIWIN |
| 10 | फोटोइलेक्ट्रिक सेंसर | SUNX |
| 1 1 | स्टेपर मोटर | आर नियंत्रण |
| 12 | तीन चरण की मोटर |
5. उत्पाद उपयोग पर्यावरण
संपीड़ित हवा: 0.4 ~ 0.6mpa (4-6kgf / cm2), संपीड़ित हवा के प्रत्येक टुकड़े की प्रवाह दर 10L / मिनट है, उपयोग की दर 50% है
परिवेश का तापमान: 20 ~ 35 ℃
सापेक्ष आर्द्रता: 5 ~ 55% एचआर
Power source: AC220V, single-phase; शक्ति का स्रोत: AC220V, एकल-चरण; Voltage fluctuation is less than ±10%; वोल्टेज में उतार-चढ़ाव% 10% से कम है; Power supply: 3KVA बिजली की आपूर्ति: 3KVA
6. उपकरण का योजनाबद्ध आरेख
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
