टच स्क्रीन लिथियम आयन बैटरी उत्पादन लाइन इलेक्ट्रिक सेल दीर्घकाय मशीन

टच स्क्रीन लिथियम आयन बैटरी उत्पादन लाइन इलेक्ट्रिक सेल स्ट्रैपिंग मशीन

1. बैटरी दीर्घकाय मशीन

डिवाइस को इलेक्ट्रिक सेल के फाड़ना के बाद चिपकने वाली टेप प्रक्रिया के लिए डिज़ाइन किया गया है, जो इलेक्ट्रिक सेल के चपटे होने के बाद एक ही समय में चार या कई इलेक्ट्रिक सेल को चिपकने वाली टेप के साथ लेपित करने के लिए उपयुक्त है।

2. डिजाइन आवश्यकताओं

2.1. 2.1। The battery is bundled twice. बैटरी को दो बार बंडल किया गया है।

2.2. 2.2। There are no bubbles and wrinkles after the tape wrapping. टेप लपेटने के बाद कोई बुलबुले और झुर्रियाँ नहीं हैं।

2.3. 2.3। Adhesive tape position error: ±1mm; चिपकने वाली टेप स्थिति त्रुटि:; 1 मिमी;

2.4 टेप घुमावदार जगह: कॉइल कोर के समग्र पक्ष ओवरलैप mm5 मिमी है।

2.5. 2.5। Suitable for cell size: cell: 170mm long, 100mm wide, 10mm thick; सेल आकार के लिए उपयुक्त: सेल: 170 मिमी लंबा, 100 मिमी चौड़ा, 10 मिमी मोटा; Tape: 50m long, 30mm wide, inner diameter 76mm, outer diameter 150mm, thickness 0.05mm. टेप: 50 मीटर लंबा, 30 मिमी चौड़ा, भीतरी व्यास 76 मिमी, बाहरी व्यास 150 मिमी, मोटाई 0.05 मिमी।

2.5.1. 2.5.1। Main components of equipment उपकरणों के मुख्य घटक

2.5.2. 2.5.2। Equipment technical parameters उपकरण तकनीकी मापदंडों

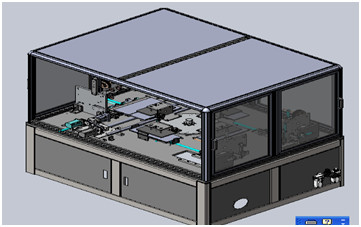

2.5.3. 2.5.3। Device profile view2.5.4. डिवाइस प्रोफ़ाइल दृश्य २.५.४ Description of main equipment parts मुख्य उपकरण भागों का विवरण

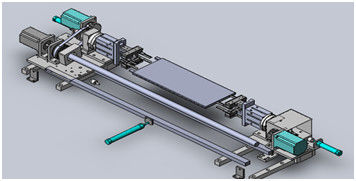

2.5.4.1 process description: work as shown in the figure below, after artificial will flatten batteries into 4 station stick tape machines on the empty position 1, each into a batteries, cylinder push batteries located on both sides, after when stacked 6 batteries, wheel rotate 90 °, the batteries in the middle of the stick tape location, living on both sides of the clamping fingers batteries, shall be submitted to the office of tape to tape on the batteries, set by the rotary Angle of rotating machine, tape seizing on batteries, after cutting knife to cut off the tape, motor rotation Angle, pressure roller on the batteries will end adhesive joint on the batteries. 2.5.4.1 प्रक्रिया विवरण: नीचे की आकृति में दिखाए गए अनुसार काम करें, कृत्रिम के बाद खाली स्थान पर बैटरी को 4 स्टेशन स्टिक टेप मशीनों में 1, प्रत्येक में एक बैटरी, सिलेंडर पुश बैटरी दोनों पक्षों पर स्थित है, जब 6 बैटरी स्टैक्ड होगी, व्हील रोटेट 90 °, स्टिक टेप लोकेशन के बीच में बैटरी, क्लैंपिंग अंगुलियों की बैटरी के दोनों तरफ रहने वाले, बैटरी पर टेप करने के लिए टेप के कार्यालय में प्रस्तुत किए जाएंगे, रोटेटिंग मशीन के रोटरी एंगल द्वारा निर्धारित, टेप टेप को काटने के लिए चाकू काटने के बाद, बैटरियों पर मोटर को घुमाना, मोटर रोटेशन, बैटरी पर दबाव रोलर, बैटरी पर चिपकने वाला जोड़ समाप्त हो जाएगा। Rotate the turntable by 90° to the adhesive tape wrapping station at the bottom, and then move forward the left and right packaging mechanism. तल पर चिपकने वाली टेप रैपिंग स्टेशन के लिए 90 ° से टर्नटेबल घुमाएँ, और फिर बाएँ और दाएँ पैकेजिंग तंत्र को आगे बढ़ाएं। Stick the adhesive tape at the bottom of the cell, and move the upper and lower mechanisms to stick the upper and lower tapes. सेल के नीचे चिपकने वाला टेप चिपकाएं, और ऊपरी और निचले टेप को छड़ी करने के लिए ऊपरी और निचले तंत्र को स्थानांतरित करें। The turntable rotates 90°. टर्नटेबल 90 ° घूमता है।2.5.4.2. 2.5.4.2। Battery positioning clamping mechanism: when the turntable rotates 90°, the CAM follower of the battery clamping mechanism enters the card of the pull plate बैटरी पोजिशनिंग क्लैम्पिंग मैकेनिज्म: जब टर्नटेबल 90 ° घूमता है, तो बैटरी क्लैम्पिंग मैकेनिज्म का CAM अनुयायी पुल प्लेट के कार्ड में प्रवेश करता है

खांचे में, हर बार जब एक बैटरी लगाई जाती है, तो सिलेंडर एक निश्चित स्थिति बनाने के लिए साइड प्लेट को खींचता है, जब बैटरी को रखा जाता है, तो सिलेंडर चार्ज करने के लिए साइड प्लेट को धक्का देता है

कोर संरेखण।

2.5.4.3. 2.5.4.3। Adhesive tape mechanism in the middle: clamp the electric cell by clamping the finger cylinder, tape is attached to the electric cell, and the motor is rotated. बीच में चिपकने वाला टेप तंत्र: इलेक्ट्रिक सेल को उंगली के सिलेंडर से दबाकर बंद करें, टेप को इलेक्ट्रिक सेल से जोड़ा जाता है, और मोटर को घुमाया जाता है।

Wrap the rubber belt around the electric cell, the rubber belt cutter cuts off the rubber belt, the motor turns the set Angle again, and the upper press roll sticks the tail glue on the electric cell.2.5.4.4. इलेक्ट्रिक सेल के चारों ओर रबर बेल्ट लपेटें, रबर बेल्ट कटर रबर बेल्ट से कट जाता है, मोटर सेट एंगल को फिर से चालू करता है, और ऊपरी प्रेस रोल इलेक्ट्रिक सेल पर पूंछ गोंद चिपक जाता है। Control system: the machine is equipped with independent electrical board, leakage switch, dc stability power supply and other power circuit components, control PLC, relay, motor control device, etc. And external connection, using connectors and terminal table. नियंत्रण प्रणाली: मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन से कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है। PLC USES OMRON. पीएलसी का उपयोग करता है। The ceiling of the power cable is partially perforated. पावर केबल की छत आंशिक रूप से छिद्रित है। Cables and air ducts between other equipment are wired and piped below. अन्य उपकरणों के बीच केबल और हवा नलिकाएं वायर्ड और नीचे पाइप की जाती हैं।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
