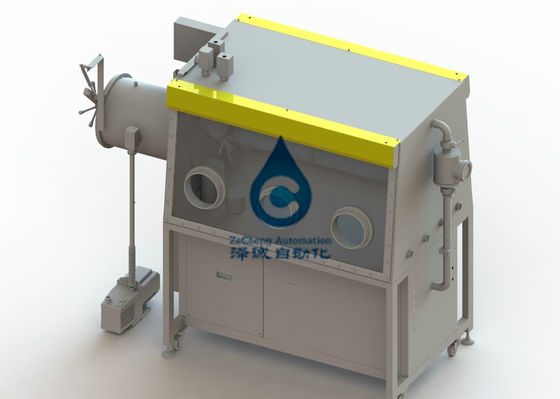

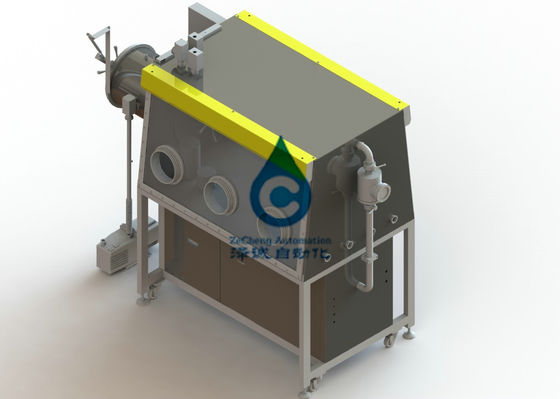

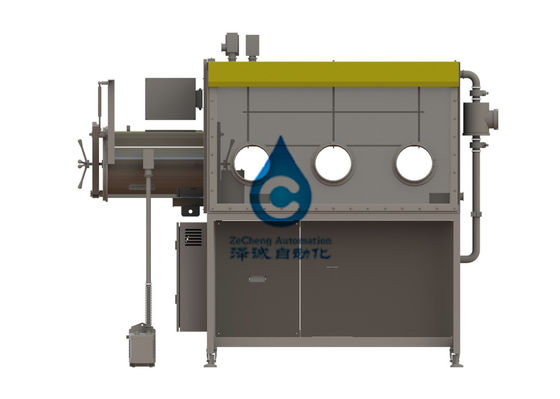

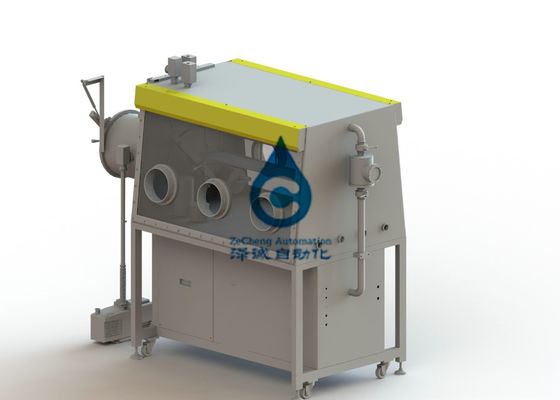

लिथियम आयन बैटरी विधानसभा के लिए 1 खंड 1500 मिमी मानक वैक्यूम दस्ताने बॉक्स
दस्ताने बॉक्स का अवलोकन:
दस्ताने बॉक्स व्यापक रूप से लिथियम बैटरी अनुसंधान और उत्पादन, भौतिक और रासायनिक अनुसंधान, पाउडर धातु विज्ञान, परमाणु प्रौद्योगिकी, विशेष वेल्डिंग, OLED और PLED अनुसंधान, उत्प्रेरक अनुसंधान, दवा उद्योग, सामग्री प्रसंस्करण, विशेष दीपक अनुसंधान और विकास और उत्पादन में इस्तेमाल किया गया है, ठीक रसायन, धातु कार्बनिक, बहुलक सामग्री और अन्य उद्योग।
दस्ताने बॉक्स डिजाइन सुंदर, कॉम्पैक्ट संरचना, ठीक कारीगरी, उपकरण का स्थिर संचालन, निरंतर दीर्घकालिक संचालन; स्वचालित नियंत्रण, सरल ऑपरेशन, कम रखरखाव लागत।
दस्ताने बॉक्स मुख्य रूप से दस्ताने बॉक्स शरीर, आकार संक्रमण केबिन, परिसंचरण शुद्धि प्रणाली, पीएलसी नियंत्रण प्रणाली, वैक्यूम प्रणाली, प्रदर्शन प्रणाली, माप प्रणाली, आदि से बना है।
1, बॉक्स शरीर
1.1, आकार: 1520 मिमी (लंबाई) × 900 मिमी (ऊंचाई) × 750 मिमी (नीचे की चौड़ाई) के दो दस्ताने बक्से बीच में एक टी-आकार के संक्रमण केबिन से जुड़े हुए हैं।
1.2 सामग्री: सभी स्टेनलेस स्टील संरचना (प्रकार 304), मोटाई 3 मिमी।
1.3 दस्ताने मुंह: व्यास: ∅220mm, हार्ड एल्यूमीनियम मिश्र धातु सामग्री, विरोधी जंग उपचार के बाद।
1.4 दस्ताने: अमेरिकन नॉर्थ, कैलिबर 8 इंच, मोटाई 0.4 मिमी, ब्यूटाइल रबर सामग्री।
1.5 खिड़की: इच्छुक ऑपरेटिंग सतह, वियोज्य 8 मिमी सुरक्षा कड़ा ग्लास सामने खिड़की, पहनने के प्रतिरोध, संक्षारण प्रतिरोध, अच्छा प्रकाश संप्रेषण, 3/8 इंच मोटी ओमेगा सील की अंगूठी के साथ सील की अंगूठी।
1.6 निश्चित सकारात्मक और नकारात्मक दबाव (-12mbar -12mbar) का उपयोग किए जाने पर बनाए रखा जा सकता है।
1.7 कैबिनेट नरम रोशनी के साथ विरोधी प्रतिबिंब प्रकाश ऊर्जा की बचत लैंप से सुसज्जित है।
1.8 एक छिद्रपूर्ण बिजली पट्टी बॉक्स में पूर्व निर्धारित है (बिजली की आपूर्ति: 220V 50 10% 50Hz% 10%)
1.9 कैबिनेट तरल, गैस और सिग्नल तक आसान पहुंच के लिए कई मानक केएफ -40 इंटरफेस से लैस है।
1.10 बॉक्स में 2 अलमारियां हैं।
1.11 ब्रैकेट: कलाकारों में शामिल हैं, 950 मिमी उच्च। आपदाओं को समतल करने, स्थानांतरित करने और ठीक करने के कार्य हैं।
2. संक्रमण केबिन
2.1 आकार: टी (304 स्टेनलेस स्टील), वाल्व द्वारा नियंत्रित, दस्ताने बॉक्स के साथ जुड़ा हुआ है।
2.2 आकार: 360 मिमी व्यास, 600 मिमी लंबा संक्रमण टैंक, पिस्टन, स्लाइड ट्रे के लिए संक्रमण, चमकाने, एक छोटे से संक्रमण टैंक, के लिए अन्य सेट विनिर्देशों: mm 100 मिमी x 300 मिमी।
2.3 फूस: स्टेनलेस स्टील 300 मिमी × 450 मिमी, स्थानांतरित करने और विस्तारित करने के लिए स्वतंत्र (बड़े संक्रमण केबिन कॉन्फ़िगरेशन)।
2.4 वैक्यूम डिग्री: .1 -0.1mpa (बड़े और छोटे सही संक्रमण टैंक को वैक्यूम बेल्ट डिस्प्ले की आवश्यकता होती है), जर्मनी से वैक्यूम दबाव गेज का चयन किया जाता है।
3. नियंत्रण प्रणाली
3.1 विधियाँ: दबाव नियंत्रण और अनुकूली कार्यों के साथ आत्म-निदान, बिजली की विफलता और स्वयं शुरू करने वाली विशेषताएं। वैकल्पिक: चीनी।
3.2 दबाव नियंत्रण: एक निश्चित सेट मूल्य पर कैबिनेट और संक्रमण केबिन के दबाव को नियंत्रित करें।
3.3 फुट पेडल: दस्ताने बॉक्स के दबाव को नियंत्रित कर सकता है, संचालित करने में आसान है।
Ii. Ii। Selection and configuration of glove box and main technical indexes दस्ताने बॉक्स और मुख्य तकनीकी अनुक्रमितों का चयन और विन्यास
|
नहीं। |
विन्यास |
क्षेत्र |
त्रुटि |
वातावरण |
प्रदर्शन |
|
1 |
जल विश्लेषक |
0-1000ppm |
Pm 1% पीपीएम |
-10 ℃ -50 ℃ |
पीएलसी |
|
2 |
ऑक्सीजन विश्लेषक |
0-1000ppm |
Pm 1% पीपीएम |
-10 ℃ -50 ℃ |
पीएलसी |
4. सर्कुलेशन शुद्धि प्रणाली
4.1 नियंत्रण: पानी, ऑक्सीजन <1ppm, डिजाइन शुद्धि स्तंभ अवशोषण क्षमता: पानी 1.3kg ऑक्सीजन 30 लीटर।
4.2 समायोजन डिवाइस: पीएलसी स्पर्श समायोजन (हीटिंग, निष्कर्षण, शुद्धि, उत्थान), मानव निगरानी के बिना पूरी प्रक्रिया।
4.3 कार्यशील गैस: N2 या Ar (गैस चक्र)।
4.5 परिसंचारी प्रशंसक: जर्मन सीमेंस उच्च गति चर आवृत्ति प्रशंसक, प्रवाह दर 0-100m3 / h, माइक्रोप्रोसेसर नियंत्रण, दबाव परीक्षण स्टेनलेस स्टील डिवाइस।
4.6 एकल शुद्धि स्तंभ: जर्मन BASF deoxidizing सामग्री, अमेरिकी UOP अत्यधिक प्रभावी पानी अवशोषित सामग्री।
4.7 सफाई वाल्व: बर्कर्ट, जर्मनी, पूरी तरह से स्वचालित विद्युत वायवीय वाल्व। मॉड्यूलर डिजाइन।
4.8 फिल्टर: HEPA मानक के अनुसार 0.3 माइक्रोन एपर्चर फिल्टर जाल के साथ उच्च दक्षता फिल्टर।
3. सॉल्वेंट फिल्ट्रेशन सिस्टम। शुद्धिकरण कॉलम पर कार्बनिक सॉल्वैंट्स के प्रभाव को रोकने के लिए, बाईपास सिस्टम को ग्लोव बॉक्स सिस्टम में एकीकृत किया गया है, जो सिस्टम से वाष्पशील सॉल्वैंट्स को प्रभावी ढंग से हटा सकता है।
