बैटरी पोल टुकड़ा बनाने की मशीन स्वचालित वेल्डिंग बैटरी इलेक्ट्रोड टुकड़े

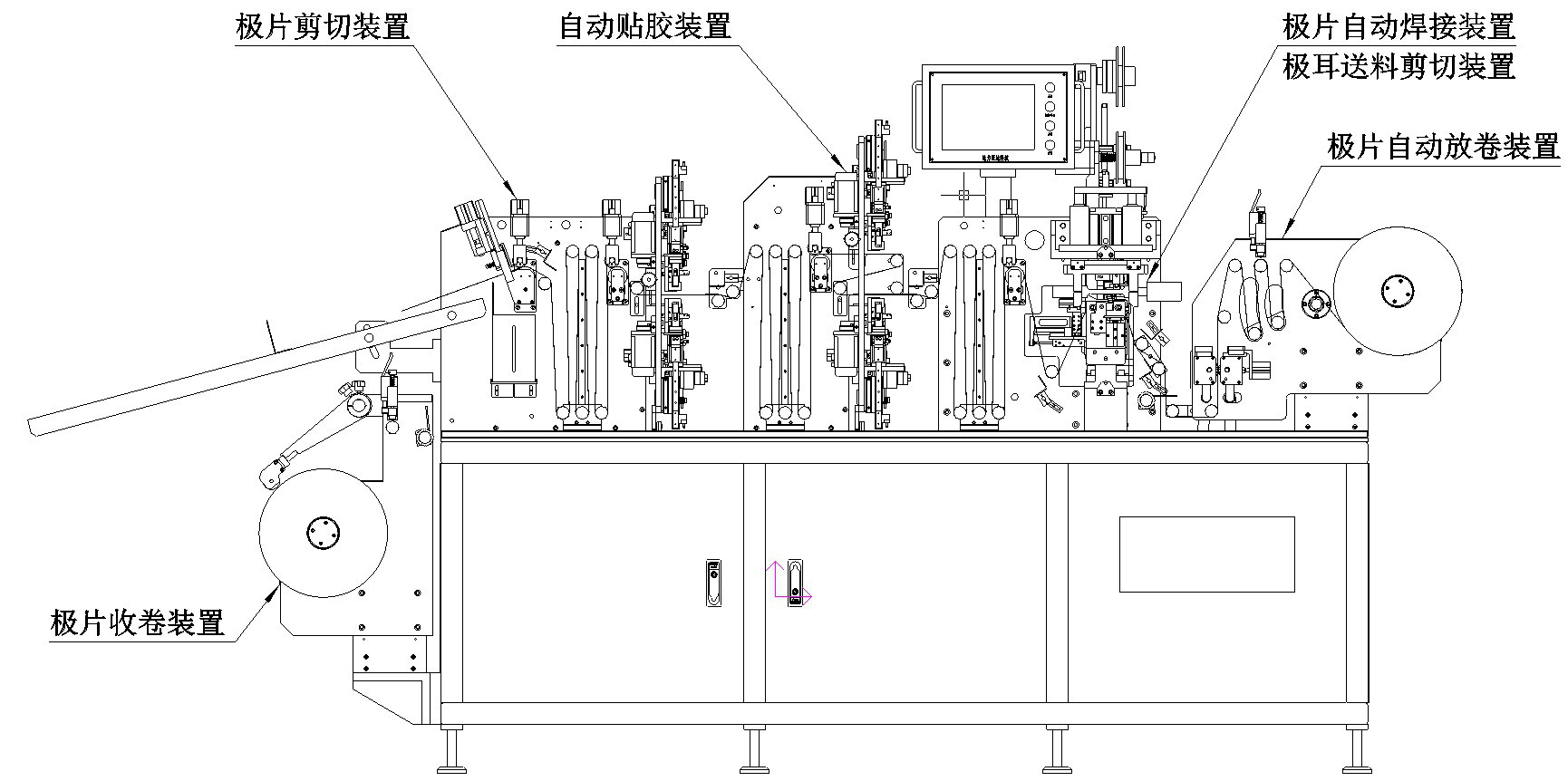

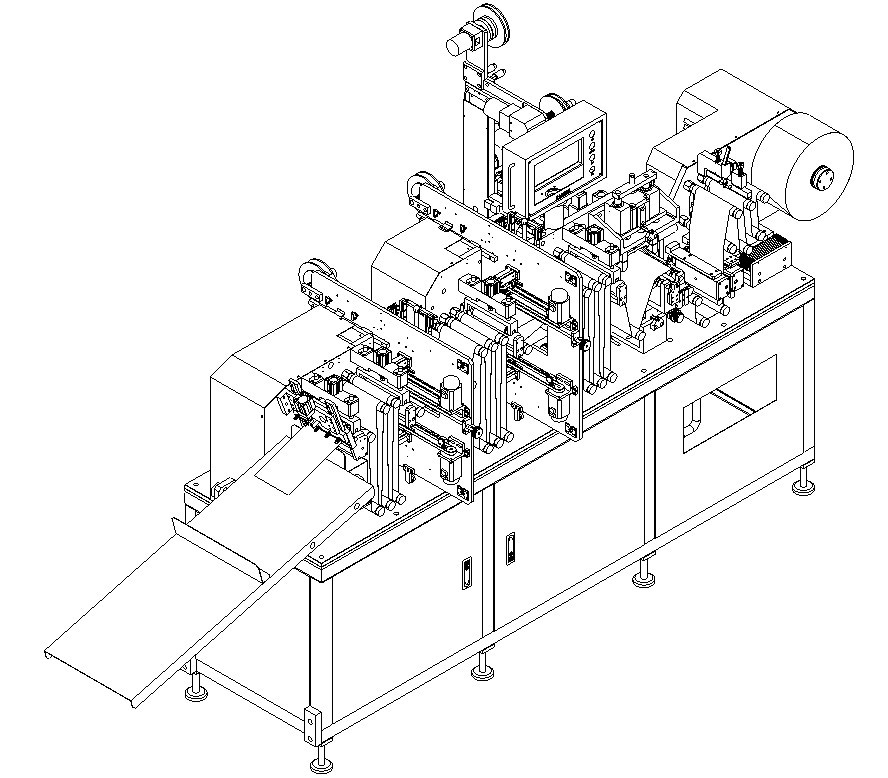

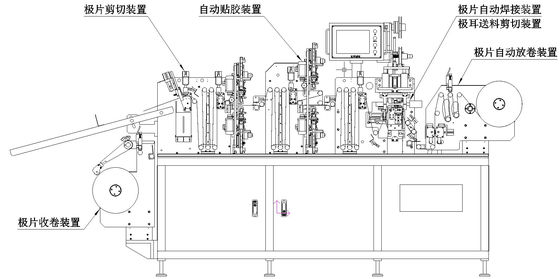

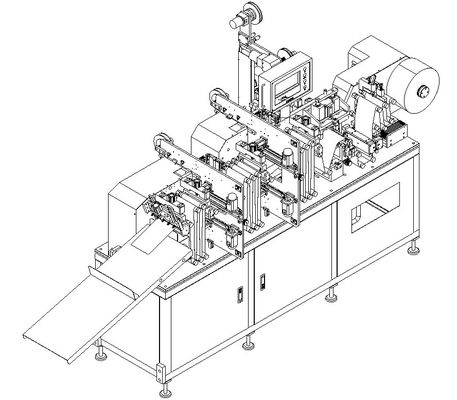

यह उपकरण डीवाईजी - 145 - बी निगेटिव पोल ईयर ऑटोमैटिक वेल्डिंग मशीन है जो मुख्य रूप से लिथियम आयन बैटरियां के लिए उपयुक्त है, निरंतर वेल्डिंग पोल ईयर, प्रोटेक्शन टेप, फिक्स्ड लेंथ कटिंग या वाइंडिंग के पॉजिटिव / निगेटिव पीस को अलग करती है, यह मशीन मुख्य रूप से एक से बनी होती है। कागज का टुकड़ा और कार्रवाई तंत्र, पोल कान वेल्डिंग, प्लेट बफर डिवाइस, पोल टुकड़ा छड़ी टेप डिवाइस, धूल हटाने उपकरण का एक टुकड़ा, प्लेट कतरनी डिवाइस या घुमावदार डिवाइस, मशीन स्वचालन का एक उच्च स्तर है, उच्च उत्पादन क्षमता, अच्छा स्थिरता।
उपकरण के तकनीकी कार्य:
1. इस मशीन का उपयोग मुख्य रूप से लिथियम आयन बैटरी इलेक्ट्रोड टुकड़ों की स्वचालित वेल्डिंग के लिए किया जाता है;
2. ध्रुव कान और पोल के टुकड़े को वेल्डिंग करने के बाद सामने की तरफ और पीछे की तरफ गोंद करें;
3. मशीन को गोद ले पीएलसी नियंत्रण, एक प्लास्टिक बैग, कतरनी, सकारात्मक और नकारात्मक प्लेट वेल्डिंग, छड़ी गोंद, कतरनी या घुमावदार स्वचालन की प्राप्ति, जनशक्ति का एक बहुत बचाने के लिए, चोट की दर के लिए उत्पादन की प्रक्रिया में पोल टुकड़ा बहुत कम , 18650 बैटरी, एल्यूमीनियम खोल, लचीला पैकेजिंग बैटरी वेल्डिंग मशीन, उच्च दक्षता की वेल्डिंग और एक ऊपरी और निचले छड़ी गोंद को प्राप्त करने के लिए समर्पित;
4. अर्ध-स्वचालित घुमावदार मशीन के लिए पोल वेल्डिंग और टैपिंग के बाद गैप कटिंग किया जा सकता है;
5. इस मशीन में पोल स्लाइस के उत्पादन में उच्च स्तर का स्वचालन है, जो निरंतर पोल स्लाइस को रोल करने और स्ट्रिप्स में निरंतर पोल स्लाइस को विभाजित करने से बना है।
सहायक उपकरण: उपकरण के इस सेट में पोल ईयर कटिंग और ग्लूइंग मशीन, पोल ईयर स्वचालित वेल्डिंग मशीन मुख्य इंजन और अल्ट्रासोनिक वेल्डिंग मशीन, ऊपरी और निचले ग्लूइंग डिवाइस, विचलन सुधार प्रणाली और विद्युत नियंत्रण प्रणाली शामिल हैं।
Ii. Ii। Main functions: मुख्य कार्य:
1. वेल्डिंग से पहले पैकिंग टेप के लिए (उपयोगकर्ता की आवश्यकताओं के अनुसार), पोल की लंबाई में कटौती करें;
2. पोल टुकड़ों के अंतराल पर स्वचालित वेल्डिंग, जो एकल पोल लैग और कई पोल लैग की वेल्डिंग का एहसास कर सकता है;
3. पोल लूग पर लेमिनेशन फंक्शन, प्रोटेक्टिव टेप के दो टुकड़े (नेगेटिव प्लेट) या प्रोटेक्टिव टेप के चार टुकड़े (पॉजिटिव प्लेट) को पोल लैग पर चिपकाया जा सकता है, जिसे यूजर की जरूरतों के अनुसार कस्टमाइज किया जा सकता है;
4. पोल के टुकड़ों की स्वचालित कटाई या रीवाइंडिंग।
5. सहायक उपकरण: 1 सकारात्मक और 1 नकारात्मक फिल्म निर्माता।
उपकरण पैरामीटर सूची
| 2, | 4, | 6, | |
| लंबाई × चौड़ाई × ऊँचाई (मिमी) | 3000 * 1200 * 1700 | 3500 * 1200 * 1700 | 4000 * 1200 * 1700 |
| कुल उपकरण शक्ति | छह किलोवाट | सामग्री 7 किलोवाट | सामग्री 8 किलोवाट |
| उपकरणों की कुल क्षमता | 0.2 m3 / मिनट की सामग्री | 0.3 m3 / मिनट की सामग्री | 0.4 m3 / मिनट की सामग्री |
Iv. Iv। Technical parameters: तकनीकी पैमाने:
| ध्रुव कान चिपकने वाला कैंची भाग |
1. Shear length of the metal band: 20 ~ 45mm; 1. धातु बैंड की लंबाई: 20 ~ 45 मिमी; (size and specifications provided by the user) (आकार और विनिर्देशों उपयोगकर्ता द्वारा प्रदान की गई) 2. धातु बैंड की चौड़ाई: 3 ~ 6 मिमी; 3. बेल्ट की चौड़ाई: 5 ~ 12 मिमी (3 ~ 6 मिमी); 4. धातु बैंड की कतरनी लंबाई त्रुटि: mm 0.25 मिमी; 5. चिपकने वाला टेप पेस्ट स्थिति त्रुटि: hes 0.5 मिमी; 6. ध्रुवीय कान काटने की गड़गड़ाहट: b ar 0.025 मिमी। |
| स्वचालित इलेक्ट्रोड वेल्डिंग भाग |
1. पोल स्लाइस की चौड़ाई mm80 मिमी; 2. पोल स्लाइस का सुधार नियंत्रण सटीकता: precision precision 0.2 मिमी; 3. पोल पेंटिंग, पेंटिंग, बेल्ट को जल्दी से पहनना; 4. ध्रुव के टुकड़ों की वेल्डिंग ट्रैकिंग गैप, पॉजिटिव इलेक्ट्रोड 25 × 3 स्ट्रिप वेल्डिंग, नेगेटिव इलेक्ट्रोड 3 × 3 चार-पॉइंट वेल्डिंग को अपनाता है; 5. उत्पादन क्षमता: 20-32ppm (18650 दो रबर मोनोपोल कान), विशिष्ट उत्पादन दक्षता पोल टुकड़ा की लंबाई, अंतराल चौड़ाई और विशिष्ट प्रक्रिया से संबंधित है; 6. पोल पोजीशन पर ऑटोमैटिक लैमिनेटिंग फंक्शन ऑटोमैटिक लैमिनेटिंग का एहसास करता है, और लैमिनेटिंग सिंप्लेक्स डबल ब्रेड ग्लू को गोद लेता है; 7, पोल चिपकने वाला: दो तरह से चिपकने वाला, स्थिति सेट किया जा सकता है। |
| प्लेट कतरनी |
1. पोल शीट की कतरनी लंबाई त्रुटि ear 0.2 मिमी;
2. पोल कतरनी गड़गड़ाहट: sh 0.015 मिमी; |
वी। उपकरण प्रदर्शन:
1) उच्च उपकरण परिशुद्धता, कम विफलता दर, उच्च उत्पाद पास दर;
2) यह छोटे गोंद / चलती वेल्डिंग के साथ एकध्रुवीय कान और बहुध्रुवीय कान / पोल कान के वेल्डिंग कार्य का एहसास कर सकता है;
3) यह पोल लंबाई त्रुटि और पोल स्नैकिंग त्रुटि का स्वत: मुआवजा कार्य करता है;
4) मशीन में पोल ब्रश पाउडर और धूल संग्रह उपकरण शामिल हैं;
5) पोल फिल्म को अनुकूलित निर्माता फ़ंक्शन की विभिन्न तकनीकी आवश्यकताओं को पूरा करने के लिए, सुरक्षात्मक टेप के दो या चार टुकड़ों के साथ अनुकूलित किया जा सकता है;
6) ध्रुव के टुकड़े सीधे काटे जा सकते हैं और स्वचालित रूप से एकत्र किए जा सकते हैं।
सहयोग की प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
