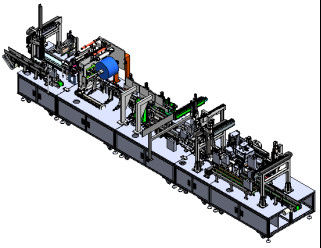

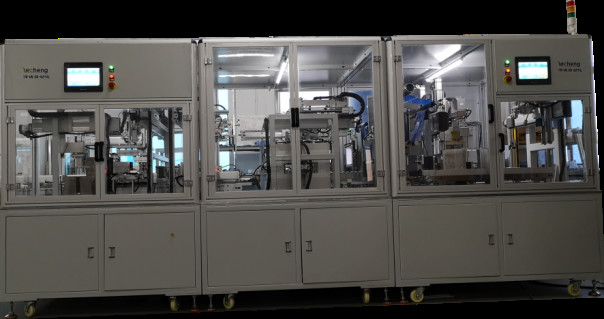

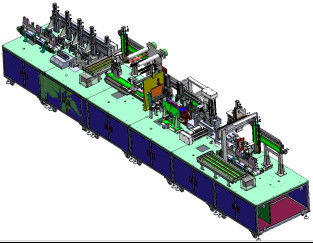

ऑटो लिथियम आयन बैटरी असेंबली लाइन एल्यूमिनियम शैल चिपकने वाला टेप मशीन
1. डिवाइस कार्य
यह मुख्य रूप से स्वचालित बैटरी फीडिंग, कोड स्कैनिंग, संलग्नक फिल्म, इन्सुलेशन फिल्म, ब्लैंकिंग इत्यादि सहित स्क्वायर एल्यूमीनियम खोल पावर बैटरी की संलग्नक फिल्म के लिए उपयोग किया जाता है। यह लिफाफा लाइन स्वचालित लिफाफा लाइन है, इसमें अयोग्य बैटरी डिस्चार्ज चैनल है, और प्रासंगिक पहचान डेटा स्वचालित रूप से रिकॉर्ड किया जाता है।
2. उपकरण प्रक्रिया पैरामीटर आवश्यकताएं
परियोजना | विशेष विवरण |
आयामी माप सटीकता | ± 0.01 मिमी, 0.001 मिमी . के संकल्प के साथ |
एकल मशीन क्षमता | 6 पीपीएम या उच्चतर |
एक इष्टतम दर | 99.8% या अधिक |
स्क्रैप दर | 0.01% या उससे कम |
डिवाइस रोटेशन दर | ≥99% (केवल उपकरण के कारण विफलता) |
मीन फेल-फ्री रनिंग टाइम MTBF | 4 घंटे या अधिक |
मशीन का शोर | 75dB (उपकरण की बाहरी दीवार से एक मीटर) |
इंजन असर | 1.0 टी / या उससे कम |
|
|
3. उपकरण के विद्युत पैरामीटर
3.1 बुनियादी पैरामीटर आवश्यकताएँ
रेखा शरीर का नाम
| संपीड़ित हवा | शून्य स्थान | पर्यावरण का तापमान | पर्यावरण आर्द्रता | जमीन असर | उपकरण शक्ति |
डबल-स्टेशन लिफाफा परीक्षण मशीन | 14 मीटर / घंटा / 0.4 0.7 एमपीए के बाद | 15 मीटर/घंटा के बाद - 80 केपी ~ - 90 केपी | 20 ~ 35 ℃ | 5 ~ 55% एचआर | > 800 किग्रा / | एसी 380 वी, तीन चरण;वोल्टेज में उतार-चढ़ाव ± 10% से कम है;बिजली की आपूर्ति: 18 केवीए |
3.2 हवाई मार्ग की आवश्यकताएं (लाल मुख्य पाइपलाइन का प्रतिनिधित्व करता है, हरा वायु मार्ग आउटलेट का प्रतिनिधित्व करता है, और पीला स्टैंडबाय एयर आउटलेट का प्रतिनिधित्व करता है), पाइपलाइन सीधे रसद लाइन से ऊपर है।
रेखा शरीर का नाम | संपीड़ित हवा के लिए हवा के आउटलेट की संख्या (हरा) | पावर आउटलेट (पीला) | वैक्यूम आउटलेट (नीला) | विशिष्टता (मिमी) |
डबल-स्टेशन लिफाफा परीक्षण मशीन | 6 | 6 | 3 | 12 |
